Antenna verticale

utilizzando una comune canna da pesca

Per realizzare questa e altre antenne, ho utilizzato esclusivamente materiale recuperato da  vecchie antenne o altro, e questo mi è stato possibile anche con l'aiuto di amici om della mia zona, che fortunatamente conservano nei loro magazzini di tutto ..........hi

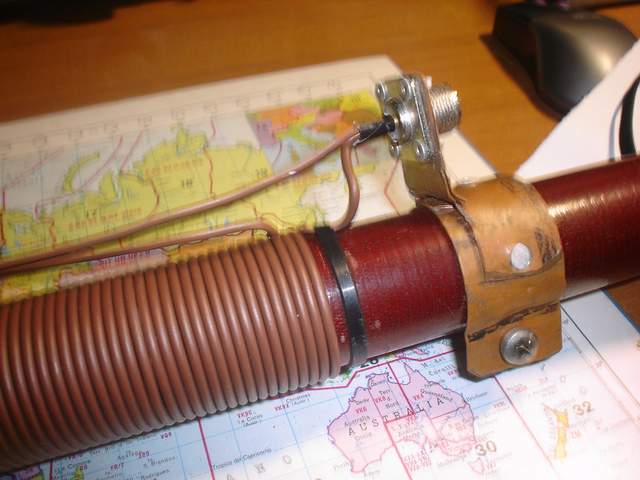

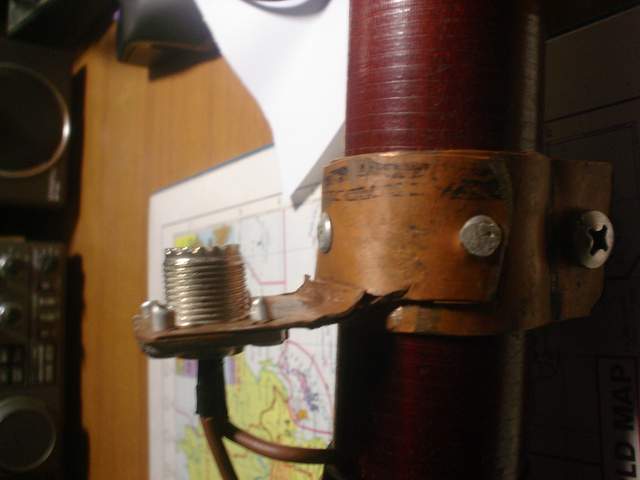

Alla base della canna, tramite una barretta in rame opportunamente sagomata, ho fissato il PLSO239, alla quale vengono collegati anche i radiali.

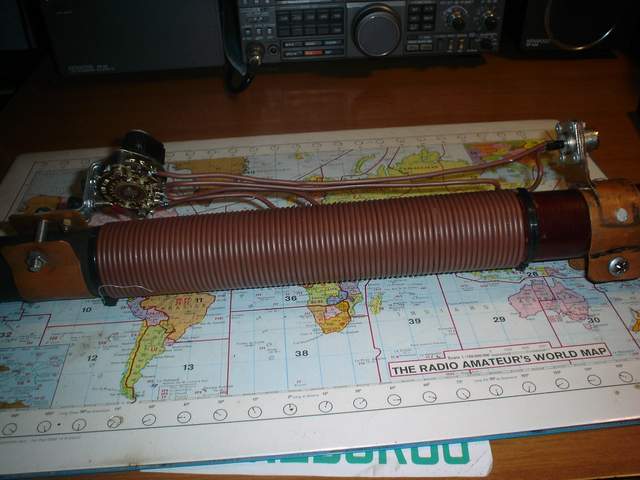

Ho avvolto sulla canna circa 120 spire di cavo elettrico da 1 mm², e ho collegato una estremità dell'avvolgimento al centrale del PL e la parte superiore isolata e fissata alla canna con una fascetta di plastica
Il numero delle spire è stato calcolato per fare risuonare l'antenna di 8 metri anche per la frequenza dei 3,5 MHz.

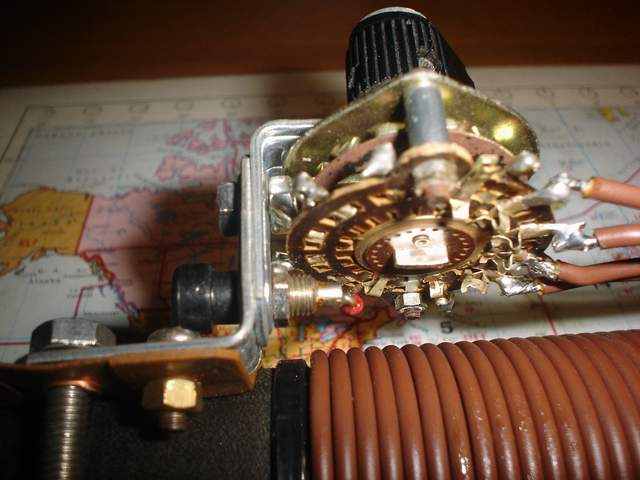

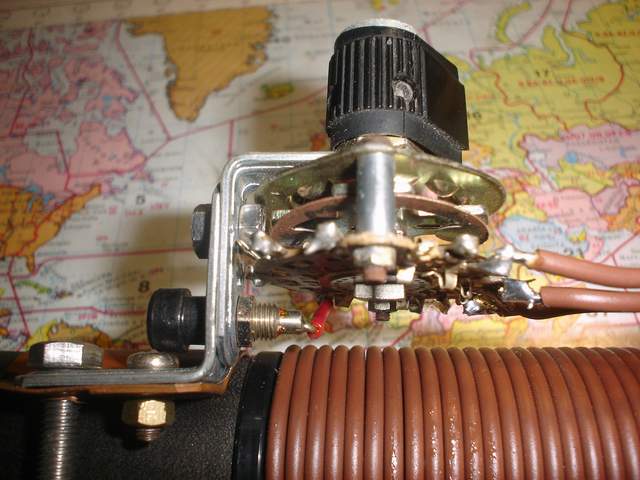

 Dopo la bobina, ho fissato sempre utilizzando una fascetta in rame due angolari da supporto per il commutatore, ed in parallelo alla canna anche un morsetto per collegare il cavo elettrico da 1 mm² per la lunghezza della canna

A questo punto ho collegato al comune del commutatore uno spezzone di cavo da collegare al morsetto ed agli altri contatti del commutatore degli spezzoni di cavo alla cui estremità ho saldato degli spilli, con i quali sono andato a ricercare sull'avvolgimento il punto di risonanza per la banda desiderata; una volta trovato il punto ottimale con un catter ho tolto il rivestimento del cavo elettrico e saldato il cavo dopo aver rimosso lo spillo.
Naturalmente con il cavo di 8 metri e tutta la bobina inserita , l'antenna mi funzionava dagli 80 ai 30 metri.
Per le bande superiori, e necessario sostituire il cavo di 8 metri con altri più corti risonanti per le varie frequenze, e posizionando il commutatore in modo che mi escluda l'avvolgimento.
E' naturalmente necessario mettere dei radiali appropriati alla frequenza in uso.
