Beacon Componenti
Beacon PCB
Beacon finito

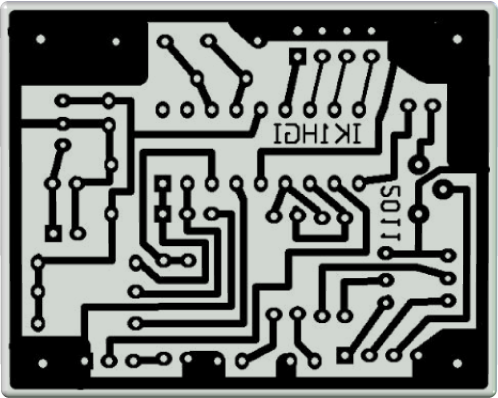

PCB Beacon Multi QRP
Schemi e PCB completi
© Antonio Musumeci IK1HGI Home By 2011
Un piccolo programma per semplificare i
messaggi che cambiano nel Expanded
spettro Sistemi di controllo Beacon Freakin.
Il programma rende facile modificare un
messaggio esistente o di avere più messaggi
disponibili in diversi file pronti per la
programmazione nel controllore Beacon.
http://www.benlo.com/fbeacon/
Nessun abilità o attrezzature speciali sono
obbligatori. Basta collegare il Beacon
Freakin, a qualsiasi PC con un emulatore di
terminale, accenderlo e digitare il messaggio. Il set di comandi unico utilizza lettere maiuscole, come istruzioni per il beacon, e le
lettere minuscole, numeri e segni di punteggiatura come "inviati" caratteri. Questo è tutto! Basta digitare la stringa di caratteri, che
è memorizzato in EEPROM non volatile all'interno del micro controllore PIC su Beacon il Freakin e si è pronti ad andare qui che parla
dell’articolo http://www.expandedspectrumsystems.com/prod5.html
Cerchiamo di capire la funzione delle lettere come settare dentro la Pic con i comandi dal programma per scaricare l'Applicazione,
del programma per generare la pic fbeacon11.zip, (CLICCA QUI
La prima prova: PTRD ik1hgi/b kS ik1hgi/b QFZ
(Rispettare gli spazi dei caratteri dei comandi riferimento al Manuale (Clicca qui)
Specifico le lettere poi il beacon lo ripete per due volte (( le lettere in maiuscolo sono i comandi generati della gestione della PIC,
in piccolo e beacon che trasmette ))
P attiva il ptt
T aspetta una decima di secondo
R modo qrss
D (21 wpm n"QRSS)
ik1hgi/b (qui il nominativo)
K comincia a trasmettere il cw
S ritarda un 1 secondo
ik1hgi/b (metti seconda volta nominativo)
Q disattiva ptt
F finisci un ritardo di 5 secondi
Z fine del messaggio
Scaricare il programma per la Pic per il messaggio http://www.expandedspectrumsystems.com/beacon6.hex
Beacon freakin programma di installazione Versione 2.0 da VE3SUN nella seguente pagina troverete le spiegazioni di come Rick ha
risolto programmando adeguatamente il pic 16F628
Un piccolo programma per semplificare i messaggi cambiando nel Sistemi di spettro espanso Beacon Freakin controlla.
Il programma rende facile modificare un messaggio esistente o di avere più messaggi disponibili in diversi file pronti per
programmare nel controlla Beacon, vedi il sito del http://www.benlo.com/fbeacon/
Se volete saperne di più sul sincronizzatore Freakin ' Beacon leggere il Synchronized Freakin 'Beacon manuale (453 KB). Andare al sito
originale dell'autore http://www.expandedspectrumsystems.com/prod5.html
Gli schemi sono forniti solo a scopo di studio e vieta ogni utilizzo per scopi commerciali. L’ autori non prende
responsabità per eventuali errori o danni causati da cattivo utilizzo dei progetto descritto.
obbligatori. Basta collegare il Beacon
Freakin, a qualsiasi PC con un emulatore di
terminale, accenderlo e digitare il messaggio. Il set di comandi unico utilizza lettere maiuscole, come istruzioni per il beacon, e le
lettere minuscole, numeri e segni di punteggiatura come "inviati" caratteri. Questo è tutto! Basta digitare la stringa di caratteri, che
è memorizzato in EEPROM non volatile all'interno del micro controllore PIC su Beacon il Freakin e si è pronti ad andare qui che parla
dell’articolo http://www.expandedspectrumsystems.com/prod5.html
Cerchiamo di capire la funzione delle lettere come settare dentro la Pic con i comandi dal programma per scaricare l'Applicazione,
del programma per generare la pic fbeacon11.zip, (CLICCA QUI
La prima prova: PTRD ik1hgi/b kS ik1hgi/b QFZ
(Rispettare gli spazi dei caratteri dei comandi riferimento al Manuale (Clicca qui)
Specifico le lettere poi il beacon lo ripete per due volte (( le lettere in maiuscolo sono i comandi generati della gestione della PIC,
in piccolo e beacon che trasmette ))
P attiva il ptt
T aspetta una decima di secondo
R modo qrss
D (21 wpm n"QRSS)
ik1hgi/b (qui il nominativo)
K comincia a trasmettere il cw
S ritarda un 1 secondo
ik1hgi/b (metti seconda volta nominativo)
Q disattiva ptt
F finisci un ritardo di 5 secondi
Z fine del messaggio
Scaricare il programma per la Pic per il messaggio http://www.expandedspectrumsystems.com/beacon6.hex
Beacon freakin programma di installazione Versione 2.0 da VE3SUN nella seguente pagina troverete le spiegazioni di come Rick ha
risolto programmando adeguatamente il pic 16F628
Un piccolo programma per semplificare i messaggi cambiando nel Sistemi di spettro espanso Beacon Freakin controlla.
Il programma rende facile modificare un messaggio esistente o di avere più messaggi disponibili in diversi file pronti per
programmare nel controlla Beacon, vedi il sito del http://www.benlo.com/fbeacon/
Se volete saperne di più sul sincronizzatore Freakin ' Beacon leggere il Synchronized Freakin 'Beacon manuale (453 KB). Andare al sito
originale dell'autore http://www.expandedspectrumsystems.com/prod5.html
Gli schemi sono forniti solo a scopo di studio e vieta ogni utilizzo per scopi commerciali. L’ autori non prende
responsabità per eventuali errori o danni causati da cattivo utilizzo dei progetto descritto.
Schema del Beacon

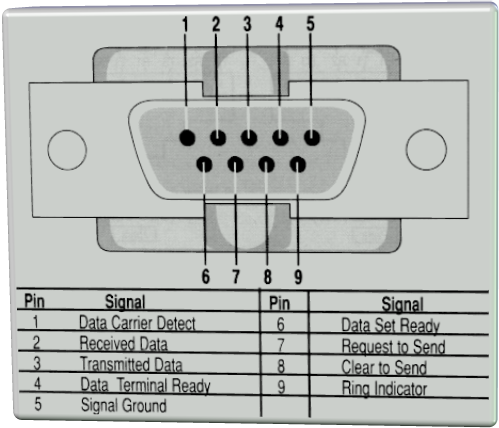

Sriale sr-232
Cavetto per programmare PIC
