1.2 GHz Amplifier TP3024 B

Modifiche all'amplificatore motorola TP 3024B

descrizione step by step con immagini autospieganti

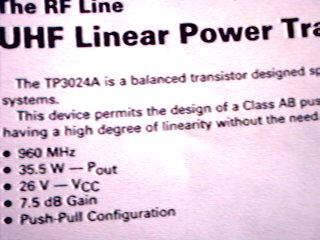

data sheet

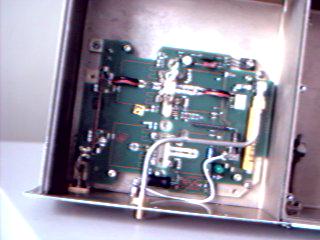

test module

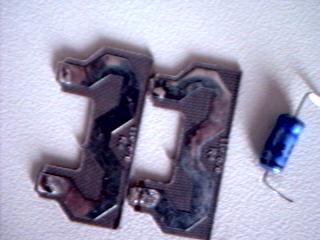

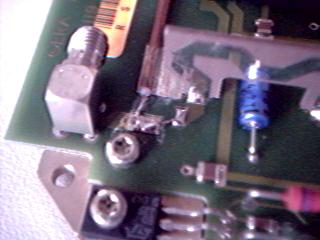

togliere le strip in teflon che accoppiano il transistor e il condensatore elettrolitico





togliere le strip in teflon lato input

togliere le strip in teflon lato out

togliere i condensatori in paralleo alle linee in

togliere i condensatori in parallelo alle linee out

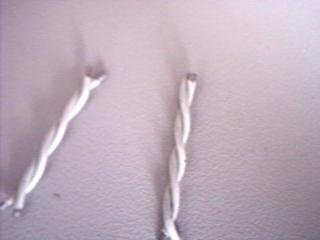

preperare due fili isolati intrecciati diametro 1mm lunghi 35 mm

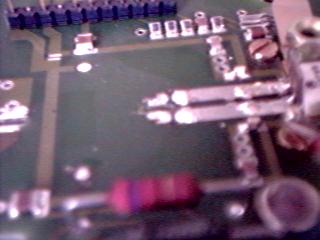

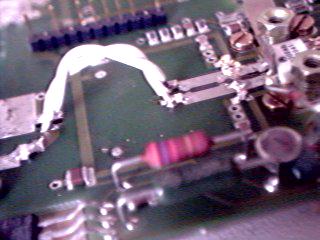

saldare i fili incrociati sia in ingresso che in uscita al posto delle strip

togliere il cavetto semirigido di rame dall'Uscita del Transistor e mettere i due condensatori recuperati precedentemente

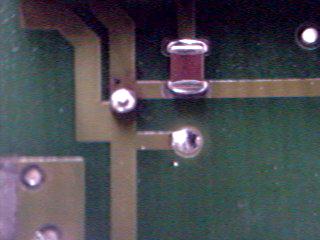

ponticellare vicino al condensatore per alimentare entrambi i collettori

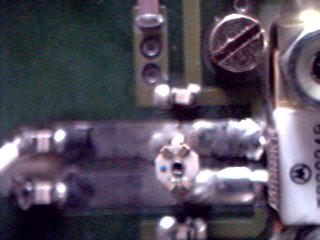

saldare il trimmer in questa posizione sui collettori

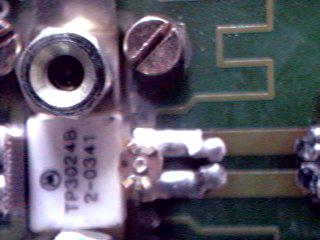

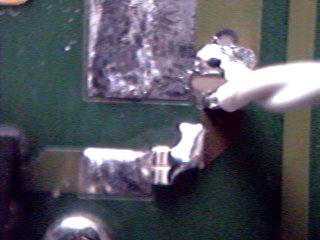

particolare delle treccie saldate e del doppio condensatore di uscita ricavati dai condensatori in paralleo alle linee

particolare

particolare

posizione trimmer ingresso (invariata)

particolare



predisporre idoneo dissipatore con pasta conduttrice ( 10*20*5 cm)

costruirsi piccolo cacciavite in metallo per i trimmer

saldare le alimentazioni 24 Vcc al primo pin (positivo) verso il codice a barre e il

negativo a massa

Alimentare con precauzione e con resistenza in serie da 1-2 ohm

limitare la corrente di uscita a 0.5 A

verificare la tensione di base (0.7-0.9 Vcc)

(eventualmente regolarla con il trimmer)

controllare la tensione di collettore 24 Vcc

Pilotare con 1w e regolare i trimmer per il massimo;

Togliere resistenza di protezione e aumentare la cornete disponibile

aumentare gradatamente il pilotaggio e regolare sempre i trimmer

non superare i 7 w di pilotaggio

puo essere utile mettere dei trimmer tra le basi e massa (purche siano in grado di reggere 7 W)

per migliorare l'adattamento.

Si otterrano circa 30 W RF , i pił bravi 35.....





mandami un messaggio per info
