gain
24dB noise 2.5 dB
preamplificatore ATV LOW NOISE
con MMIC INA 03170
gain
24dB noise 2.5 dB
----------
viene inserito direttamente dentro il RX SAT con i due cavetti
test modulazione

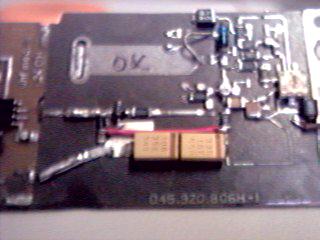

TX ATV da 1 w con pll
preenfasi e VCO
VCO
prescaler

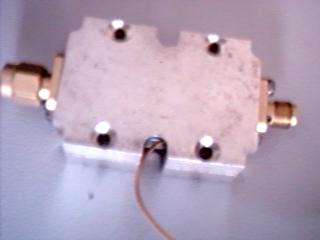

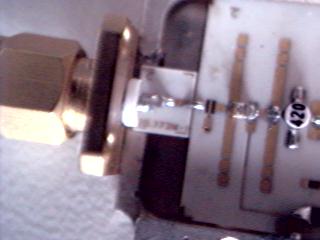

Amplificatore banda larga 500-3000 mhz con AT42035 max 100 mW out
quiky test equipment

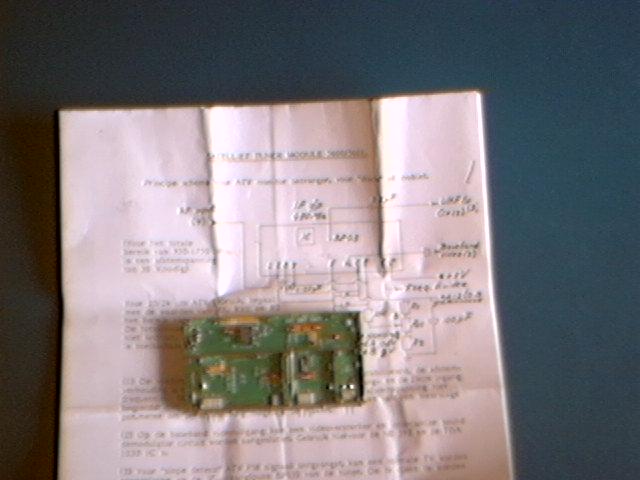

RX ATV FM 1240 PLL
con MC1452
--
-

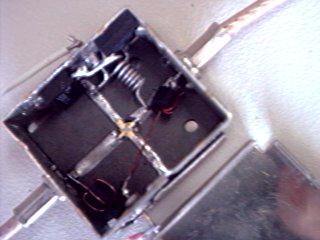

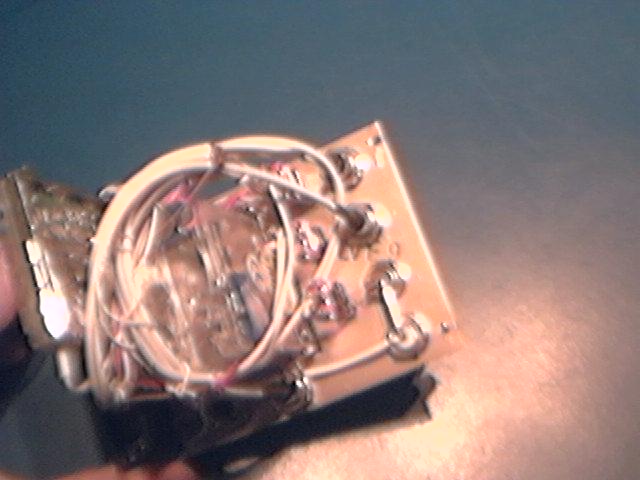

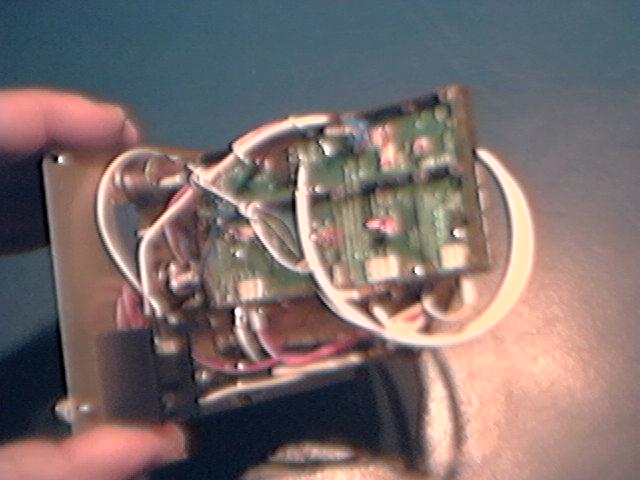

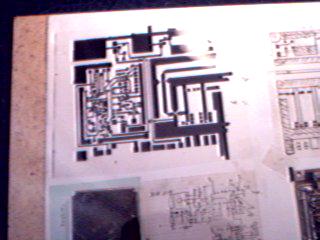

RX SAT 1240 ATV con pre ATF35076 e doppio filtro di ingresso con Banda base e audio

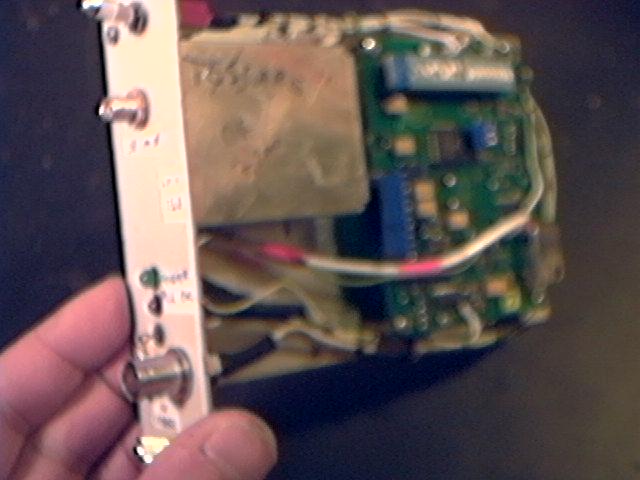

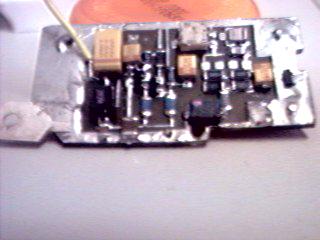

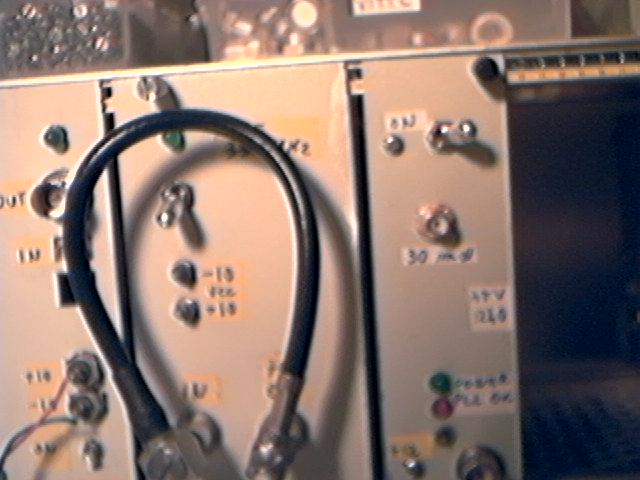

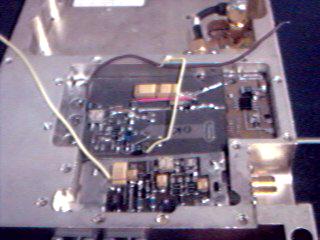

TX ATV PLL da 1 W RF 1.2 ghz

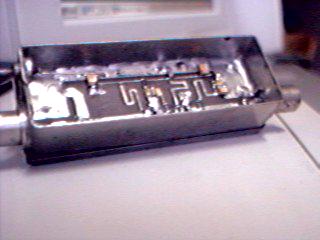

pre a 1.2 GHz con due gasfet ATF 35076

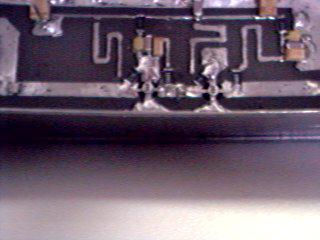

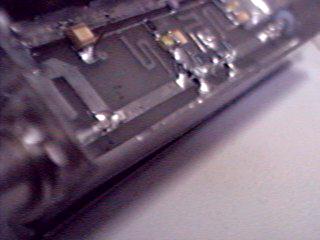

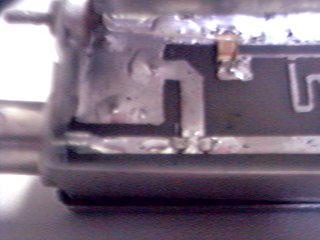

Particolari del pre a 1.2 GHz con due gasfet ATF 35076

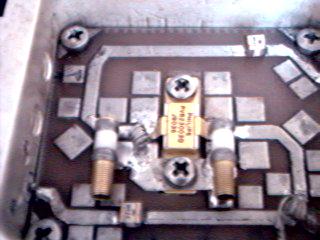

amplificatore da 1w SSB/ATV con LTE23010Q
amplificatore da 3w SSB/ATV con PWB32003Q
amplificatore lineare con PVB2303Q 3 w out
preamplificatore 1.2 ghz con ATF35076

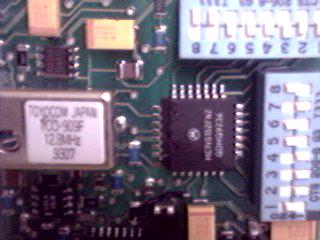

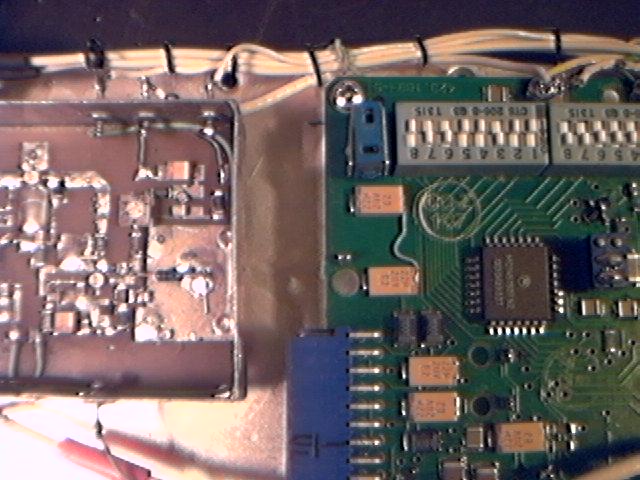

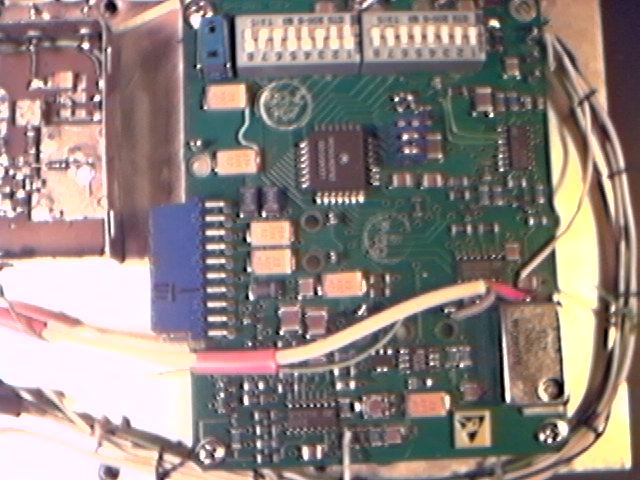

TX ATV con PLL MC145152 e MC032 (max 2 ghz)
prescaler
TX ATV 1.2 Ghz KIT di montaggio composto da:: AT 42035 Hewlett
Packard ( 15-20 dB Gain, 20 dBm 4 Ghz) INA 10386 + Circuito
stampato in teflon+ istruzioni + alimentazione 12 VCC (Eventuale
PLL gia montato) ISTRUZIONI per il montaggio: dopo essersi
procurati la componentistica iniziare il montaggio seguendo il
piano e partendo dai “ponticelli”. Completati gli
stessi procedere con le resistenze e i condensatori tralasciando
quelli di valore inferiore ai tre pF il cui valore andrà trovato
sperimentalmente. Tagliare la pista che unisce il collettore
all’uscita in quanto si è preferita l’uscita di
emittore e collettore a massa per la RF. Saldare in uscita un
connettore SMA Fare attenzione ai corti sulle linee vicine al
trimmer e alla resistenza da 5K6 verso il transistor. Saldare
bene la piazzola dove è alloggiato l’INA 10386 per evitare
instabilità e bassa potenza di uscita. Quindi saldare i
semiconduttori e per ultimo il VARICAP ALPHA, cuore del sistema.
I reofori andranno tagliati in modo da coprire le piste; se si
riscontrassero problemi disinserire l’alimentazione del
varicap e portare in frequenza cambiando le piccole capacita sul
transistor. Prendere un reoforo da una resistenza lunco circa 1
cm piegarlo a V e conetterlo tra la linea ed il Varicap.
Alzandolo da massa più o meno si effettuerà la taratura in
frequenza del VCO. Questa è l’unica operazione delicata da
effettuare: purtroppo si è visto che la qualità delle ceramiche
e dei condensatori incide fortemente sulla frequenza di uscita ed
è quindi necessario variare le capacità per portare in gamma
ilVCO. Una volta portato in frequenza collegare il varicap e
procedere alla sintonia che varierà di circa 200 Mhz . Applicare
quindi un segnale video con preefasi CCIR e regolare il livello
sino trovare il punto per la giusta deviazione (oltre 20 Mhz )e
la buona qualità. Verificare la potenza di uscita con apposito
mWatmetro che dovra essere compresa tra 9 e 13 mW. Se possibile
verificare il sincronismo con l’oscilloscopio, in quanto
spesso una discreta qualità non corrisponde ad un sincronismo
regolare. La qualità e la modulabilità del VCO è ottima poiche
l’alto Q del varicap utilizzato permette un punto di lavoro
ottimale per il VCO; se avete dei varicap tipo bb505 o simili
provate la differenza.... Se disponibile l’analisi spettrale
verificare la deviazione e la presenza di AM ma i possesori di
tale strumentazione non hanno bisogno di molti consigli... Se
possibile salloggiare lo stampato in un contenitore adeguato e
stabile poiche essendo un VCO risente della meccanica di
alloggiamento. E’ possibile usare anche il PLL per bloccare
la frequenza in modo stabile, e all’uopo è pronta una
schedina già montata con MC145152 e prescaler MC12032 sino a 2.5
GHZ che risolve il problema.

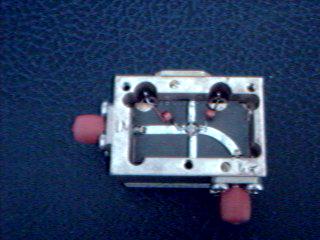

preamplificatore 1.2 Ghz con HP AT42035 20 db Gain
preamplificatore MMIC INA 10386 max 2 Ghz 22 dB gain
Antenne

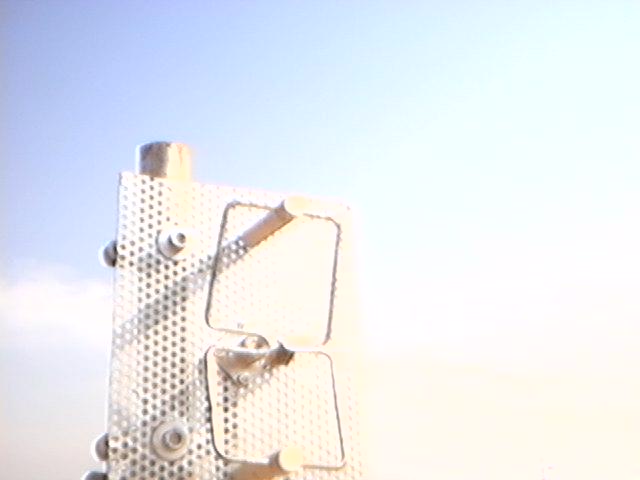

Antenna a pannello Quad 2 elementi per
