generatore
tracking per analizzatore
di spettro |

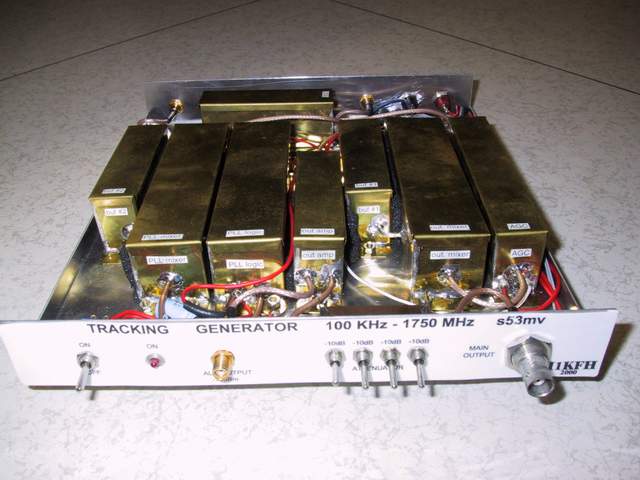

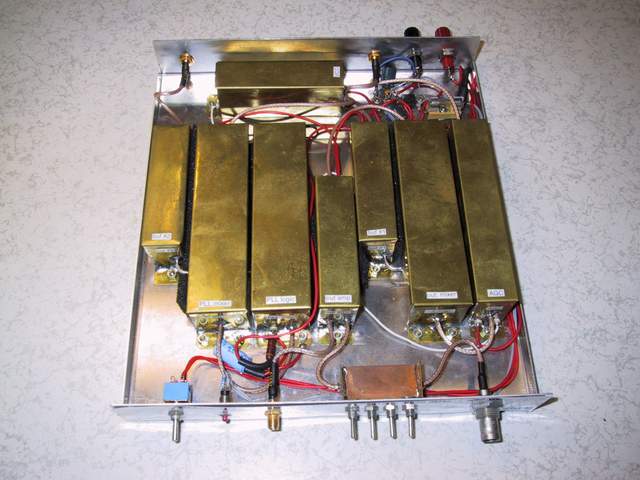

photo gallery
Cliccare sulla foto per
vedere la massima grandezza con
la miglior qualità
Click
on a picture to view it full size with full quality

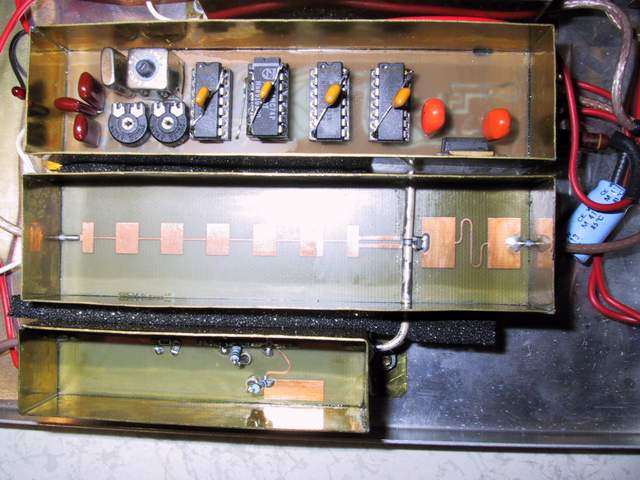

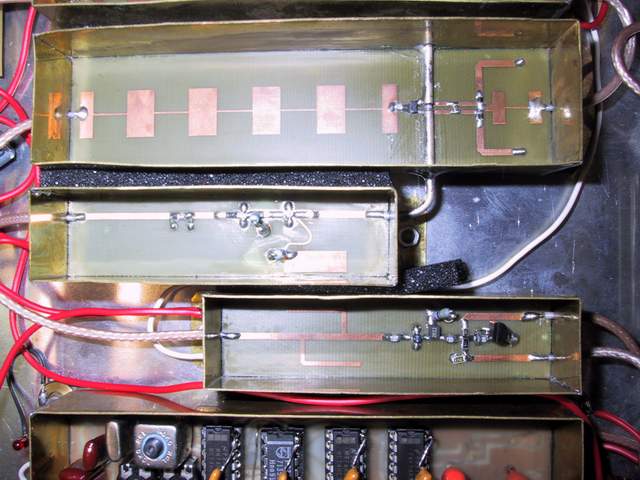

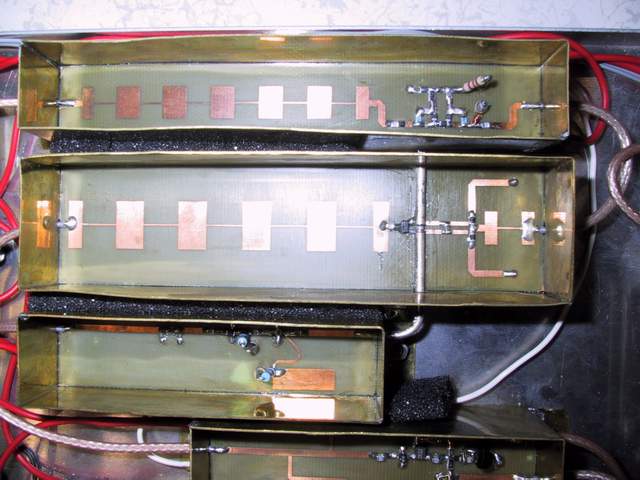

disposizione componenti delle schede

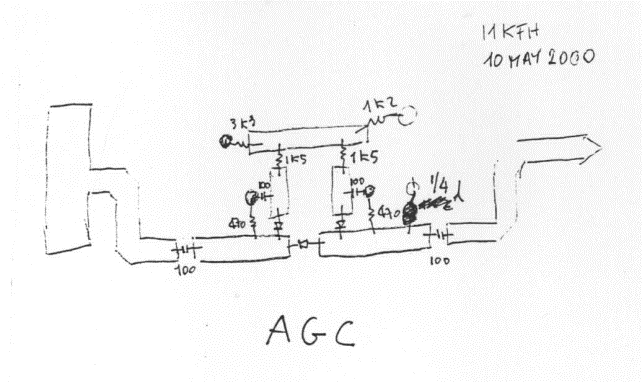

agc

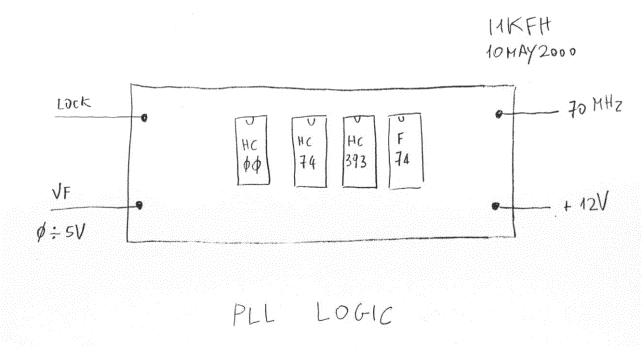

pll logic
output amplifier

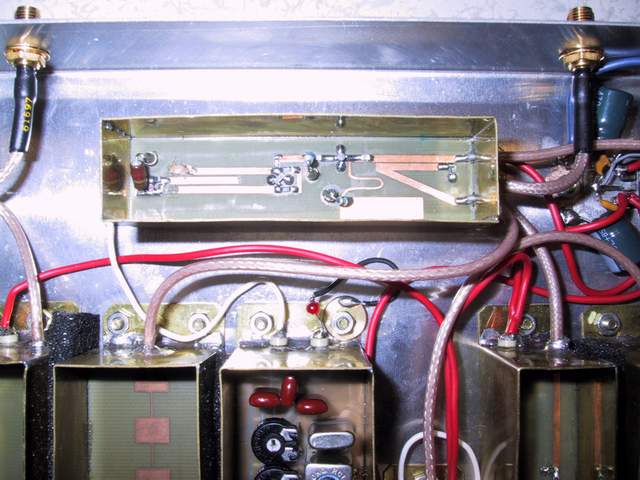

vco
input attenuator
pll mixer
output mixer
documentazione
Il
progetto completo del Generatore Tracking in lingua inglese si può
trovare su:
VHF Communication
2/99 – Tracking Generator for the Spectrum Analyser 100KHz to 1750 MHz
Non esiste però la disposizione componenti, che però puoi trovare su questo
sito.
Su Internet al sito
http://lea.hamradio.si/~s53mv/spectana/tg.html
I circuiti stampati, i componenti elettronici, il
contenitore di alluminio e gli scatolini di ottone sono disponobili da Branko
S57C
[email protected]
http://lea.hamradio.si/~s57c
E' Disponibile il CD video DivX sul Generatore Tracking della conferenza tenuta da Matjaz Vidmar al congressino microonde di Suzzara (Mantova) del 1999 in ligua italiana (durata ~100 min.) : per info rivolgersi a iz1cym
layout of the boards
agc
pll logic
output amplifier
vco
input attenuator
pll mixer
output mixer
documentation
The
Tracking Generator for Spectrum Analyser project in English language is on:
2/99 – Tracking Generator for the Spectrum Analyser 100KHz to 1750 MHz
but you don’t find layout of the boards.
Layout of the boards are on this web site.
On Internet at
http://lea.hamradio.si/~s53mv/spectana/tg.html
The PCBoards and some mechanicals and
electronic material are available from Branko S57C
[email protected]
http://lea.hamradio.si/~s57c
|
