analizzatore di spettro
spectrum analyser page

photo gallery

   Cliccare sulla foto per vedere la massima grandezza con la miglior qualità
   Click on a picture to view it full size with full quality


under construction by i1kfh

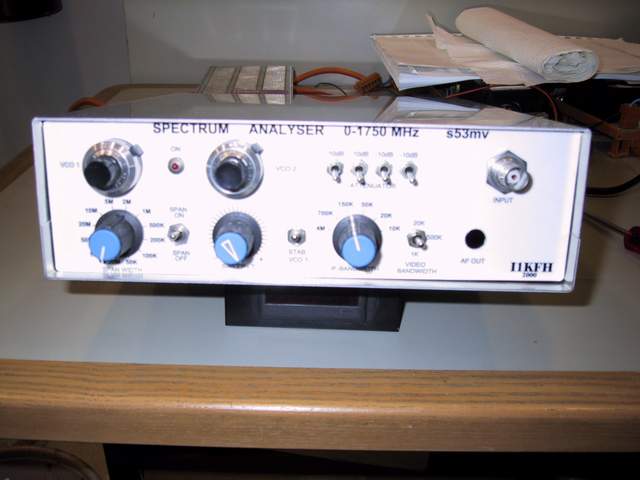

front view

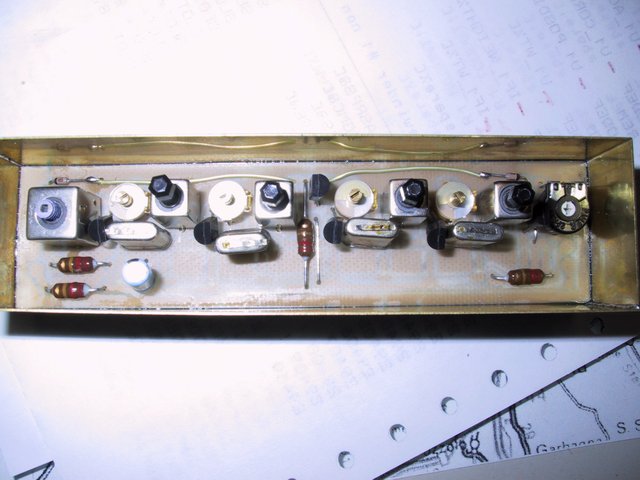

crystal filter

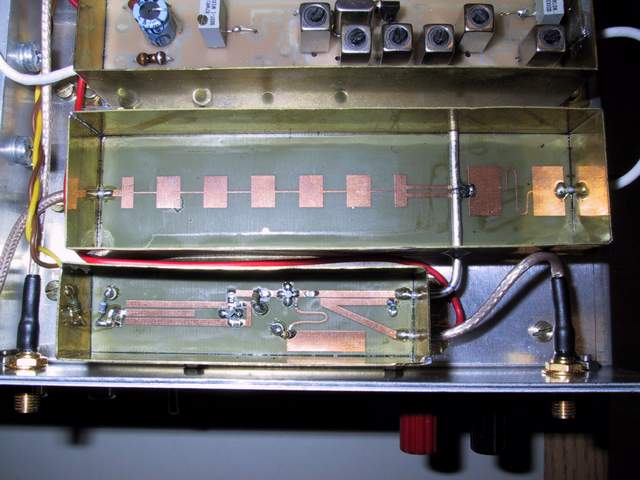

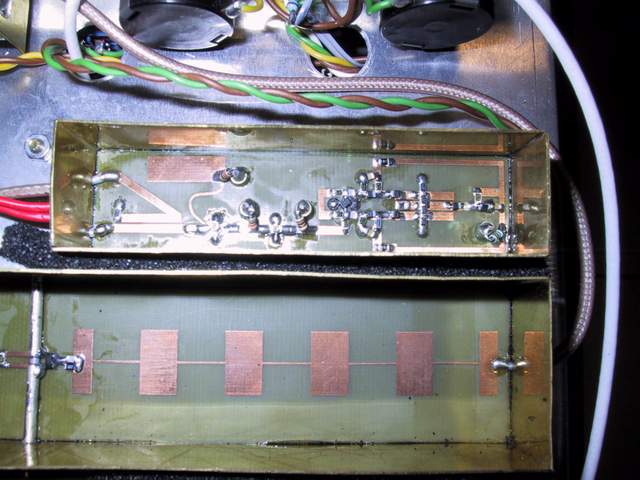

first mixer & wideband VCO

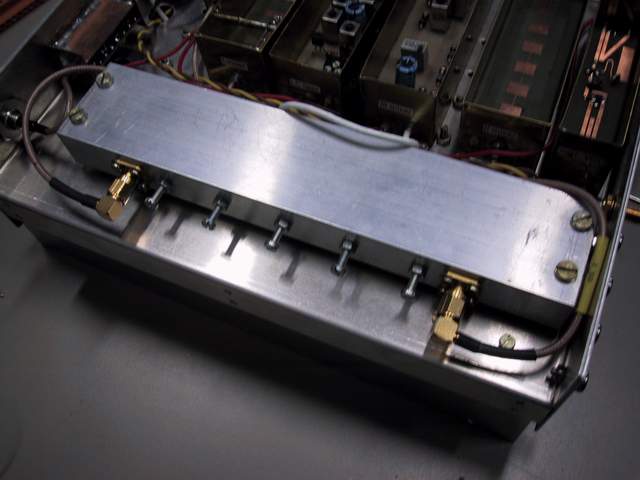

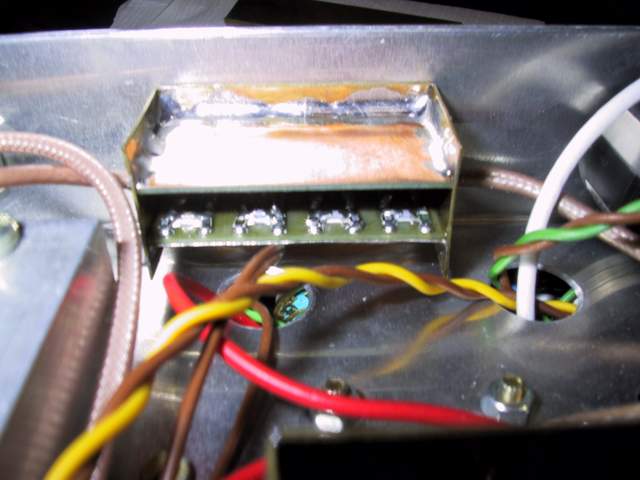

input attenuator


mechanical filter

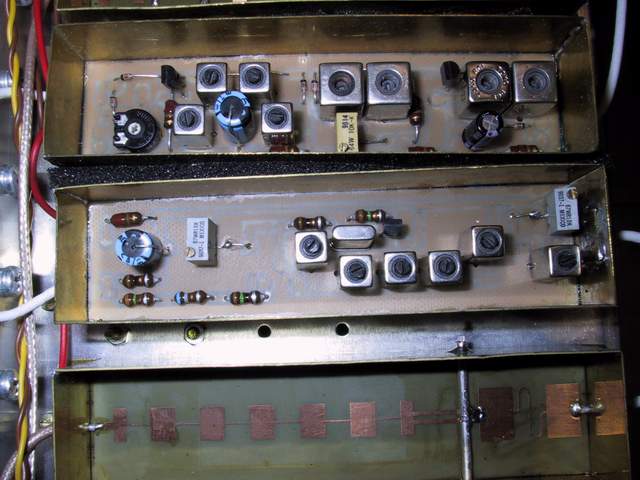

narr. band VCO & sec. filter


rear view




sweep linearizations


third mixer & LC filter

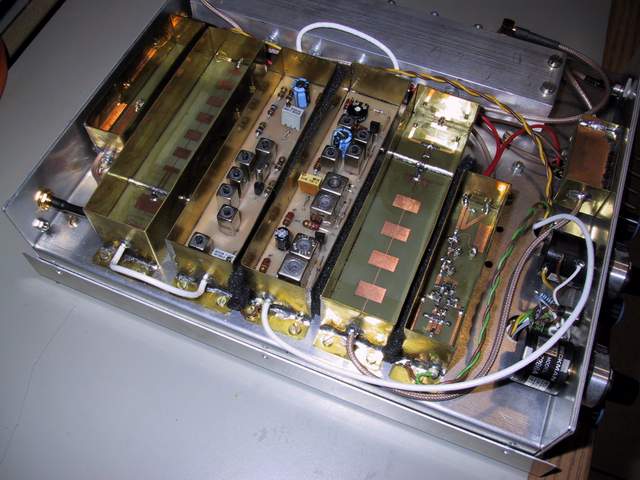

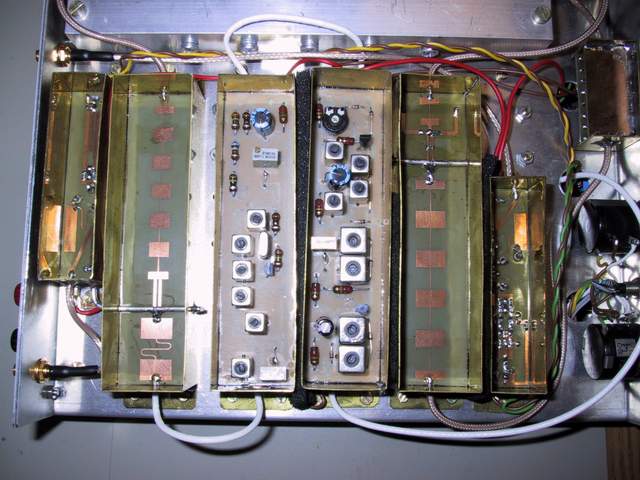

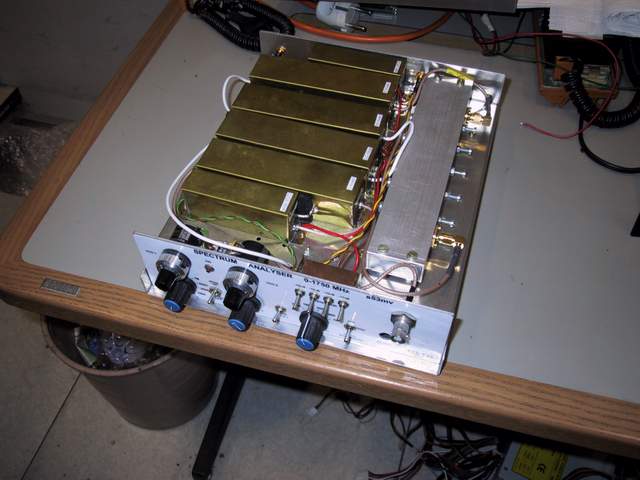

top view


top view




top view


top view

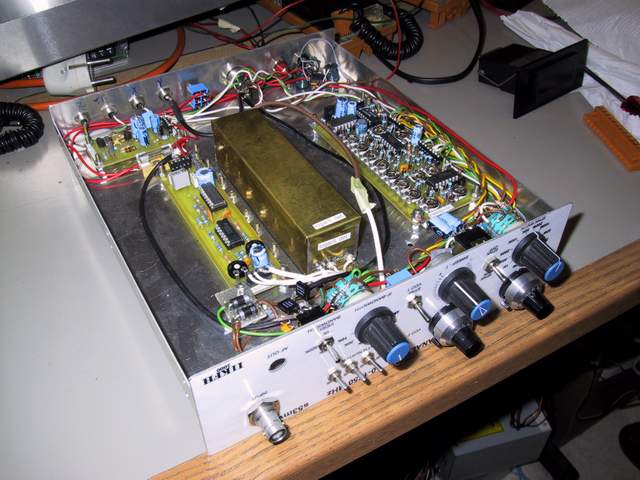

bottom & front view


bottom view


   disposizione componenti delle schede

filtro a quarzo
convertitore dc-dc
primo mixer
attenuatore d'ingresso
filtro LC
rivelatore logaritmico
VCO a banda stretta
secondo mixer
linearizzatore
terzo mixer
amplificatore video
VCO a banda larga

   documentazione

Il  progetto completo dell’Analizzatore di Spettro in lingua inglese si può trovare su:
VHF Communication

4/98 – Wideband & Low-noise  Microvave VCO

1/99 – Spectrum Analyser 100KHz to 1750 MHz
Non esiste però la disposizione componenti, che però puoi trovare su questo sito.
Su Internet al sito
http://lea.hamradio.si/~s53mv/spectana/sa.html  analizzatore di spettro
Su Internet al sito  http://lea.hamradio.si/~s53mv/spectana/vco.html  VCO a larga banda

   Modifica:  Asse x con uscita positiva o negativa

L’ingresso asse x dell’oscilloscopio per una miglior visione del segnale deve essere commutato in DC.
Può succedere che la traccia non si riesca a centrare bene sullo schermo e per ovviare a questo si deve commutare l’ingresso asse x in AC. Però così facendo non visualizziamo più un bel segnale.
Ecco allora la necessità di avere un segnale a dente di sega che si possa spostare a nostro piacimento sullo schermo dell’oscilloscopio.
Il risultato l’ho ottenuto con una semplice schedina da interporre in serie al segnale a dente di sega per l’asse x dell’oscilloscopio.
Possiamo vedere dallo
schema elettrico  che ciò è ottenuto con un operazionale uA747. Sul piedino 1 tramite una resistenza da 22 Kohm ci colleghiamo all’uscita del dente di sega della scheda sawtooth generator. Dal piedino 10 preleviamo l’uscita da mandare all’asse x dell’oscilloscopio commutato in DC.
Con il trimmer da 10 Kohm regoliamo la posizione della traccia sullo schermo. Il circuito integrato ne555 serve per generare la tensione negativa (–10 volt) per alimentare il ua747.
Il tutto è montato su di un

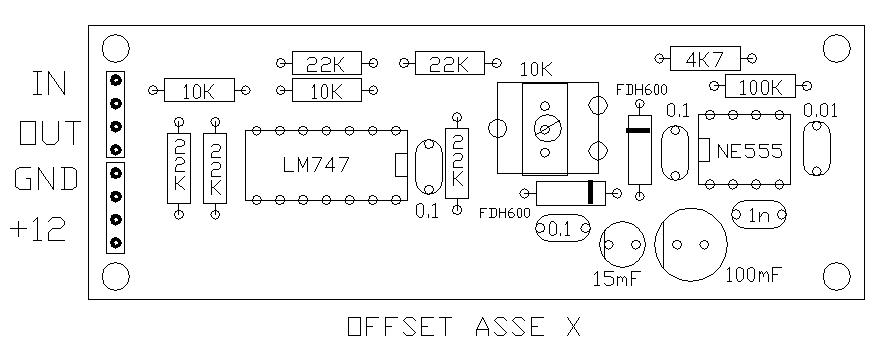

circuito stampato (made by ik1nep) che misura 85x30 mm e fissato all’interno del contenitore dell’analizzatore di spettro. La disposizione componenti ne facilita il montaggio.

   I circuiti stampati, i componenti elettronici, il contenitore di alluminio e gli scatolini di ottone sono disponobili da Branko S57C

[email protected]

http://lea.hamradio.si/~s57c



   E' Disponibile il CD video DivX sull'Analizzatore di Spettro della conferenza tenuta da Matjaz Vidmar al congressino microonde di Suzzara (Mantova) del 1999 in ligua italiana (durata ~100 min.) : per info rivolgersi a iz1cym

   layout of the boards

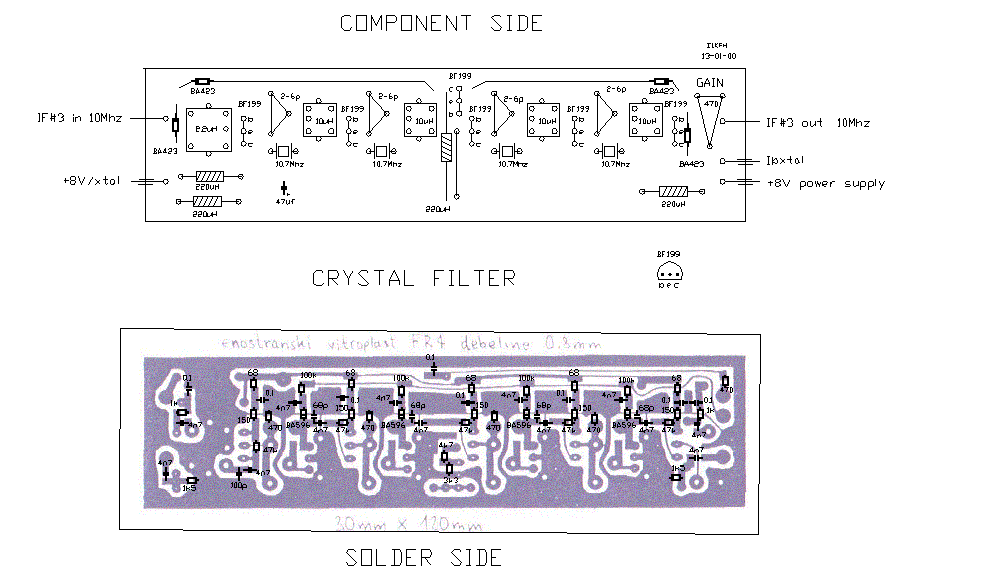

crystal filter
dc-dc converter

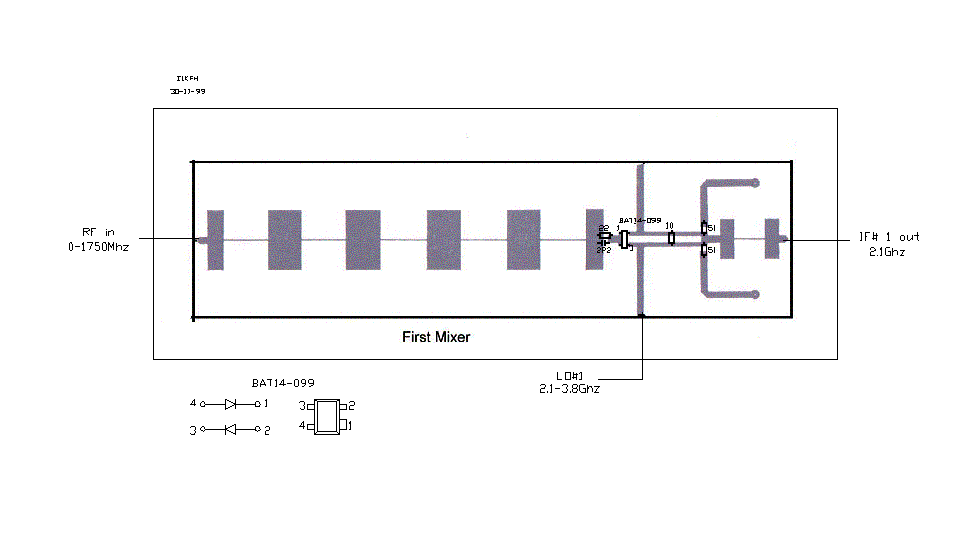

first  mixer

input attenuator

LC filter

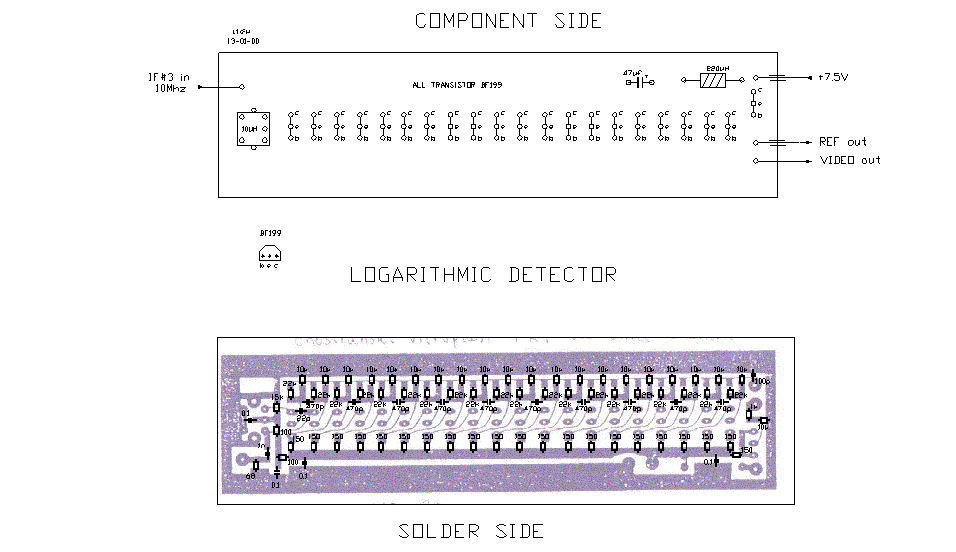

logarithmic detector

narrowband VCO

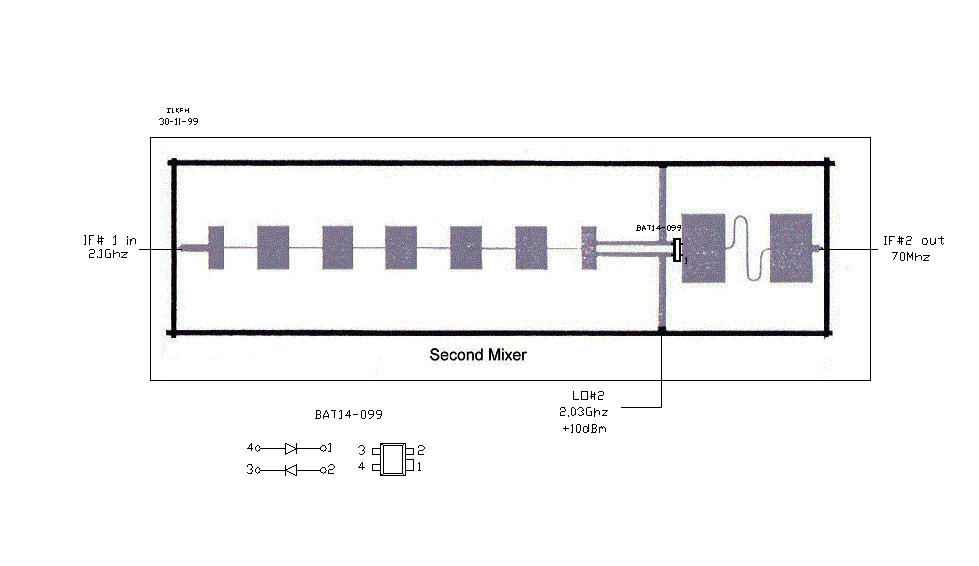

second mixer

sweep linearisations

third mixer

video amplifier

wideband VCO

   documentation

The Spectrum Analyser project in English language is on:
VHF Communication

4/98 – Wideband & Low-noise  Microvave VCO
1/99 – Spectrum Analyser 100KHz to 1750 MHz
but you don’t find layout of the boards.  Layout of the boards are on this web site.

On Internet at
  http://lea.hamradio.si/~s53mv/spectana/sa.html  Spectrum Analyser 100KHz to 1750 MHz
On Internet at  http://lea.hamradio.si/~s53mv/spectana/vco.html  Wideband & Low-noise  Microvave VCO

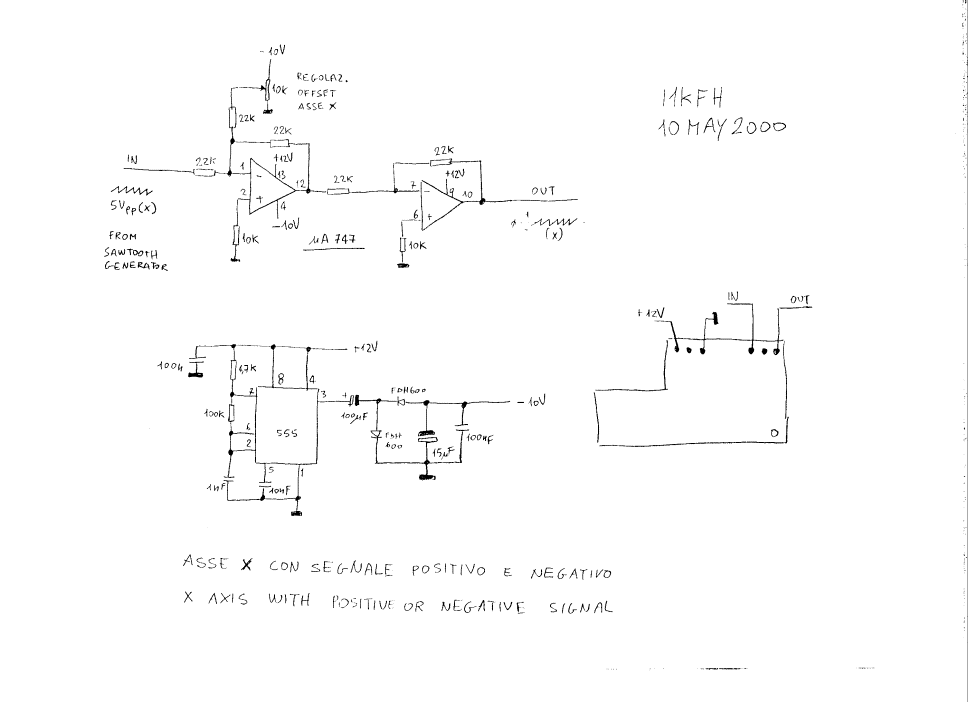

    Modification:  X axis with positive or negative output

For best view on the oscilloscope you can set x axis input on DC mode.
If you don’t see a good trace on the oscilloscope you can set  x axis input on AC mode, but you will not see a good signal.
We need , at this point, a sawtooth signal wich we can move from left to right on the oscilloscope screen.
The solution is to make a small board between the sawtooth signal from spectrum analyser and x axis input oscilloscope.
The solution is made by ua747 integrated circuit. You can see the
schematic . At pin 1 via a 22 Kohm resistor you connect the old sawtooth signal. At pin 10 you connect x axis input oscilloscope in DC mode.
A 10 Kohm trimmer adjust the trace position on the oscilloscope screen. NE555 integrated circuit make the negative power supply (-10 volt) for ua747.
The board is placed into spectrum analyser box. The
printed board is 85x30 mm size. The board layout  is view on fig 1.

   The PCBoards and some mechanicals and electronic material are available from Branko S57C

[email protected]

http://lea.hamradio.si/~s57c
