February 2012

57G2 DB6NT Transverter per 5760 MHz

photo gallery

   Cliccare sulla foto per vedere la massima grandezza con la miglior qualità
   Click on a picture to view it full size with full quality

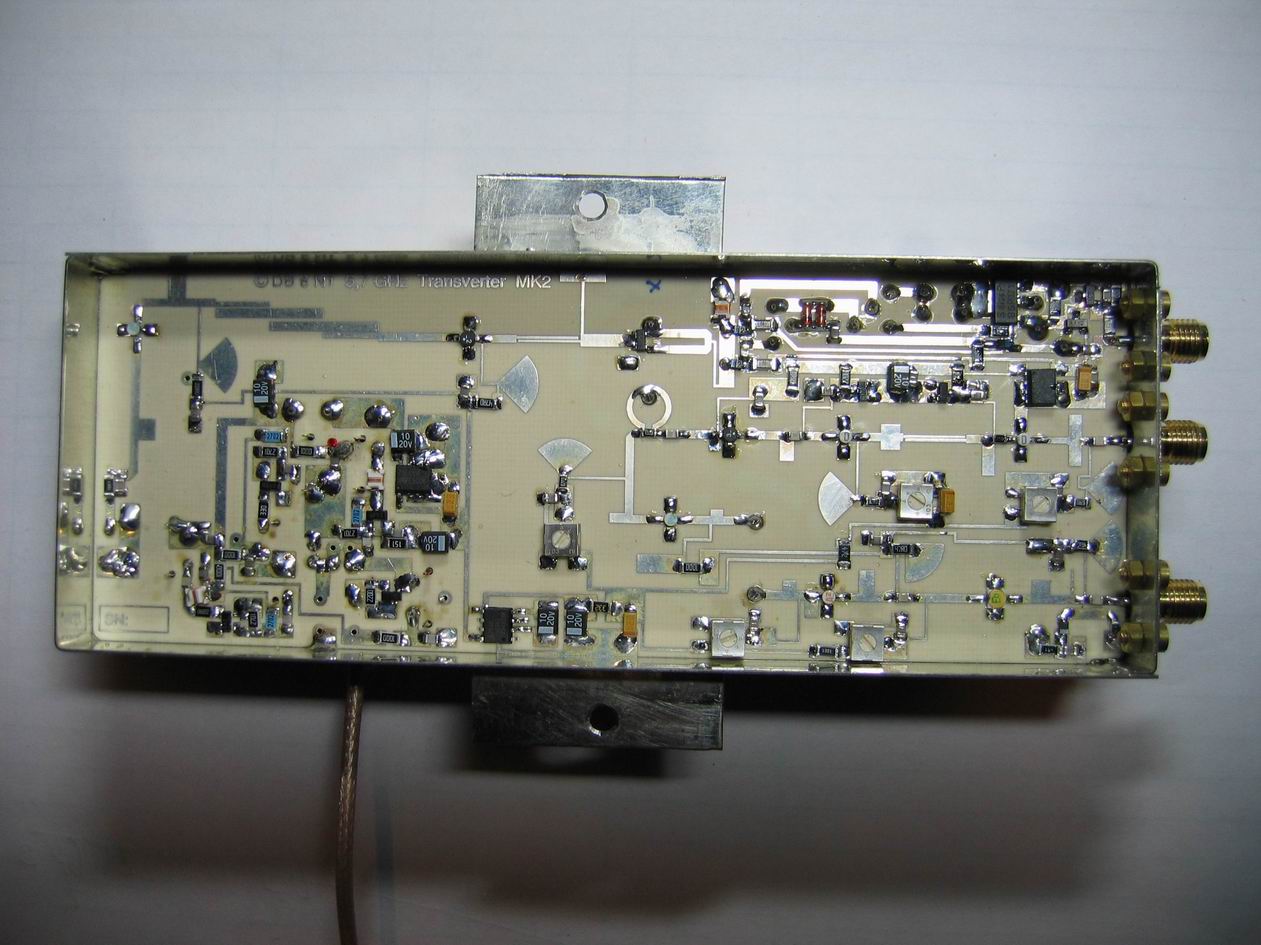

vista lato smd

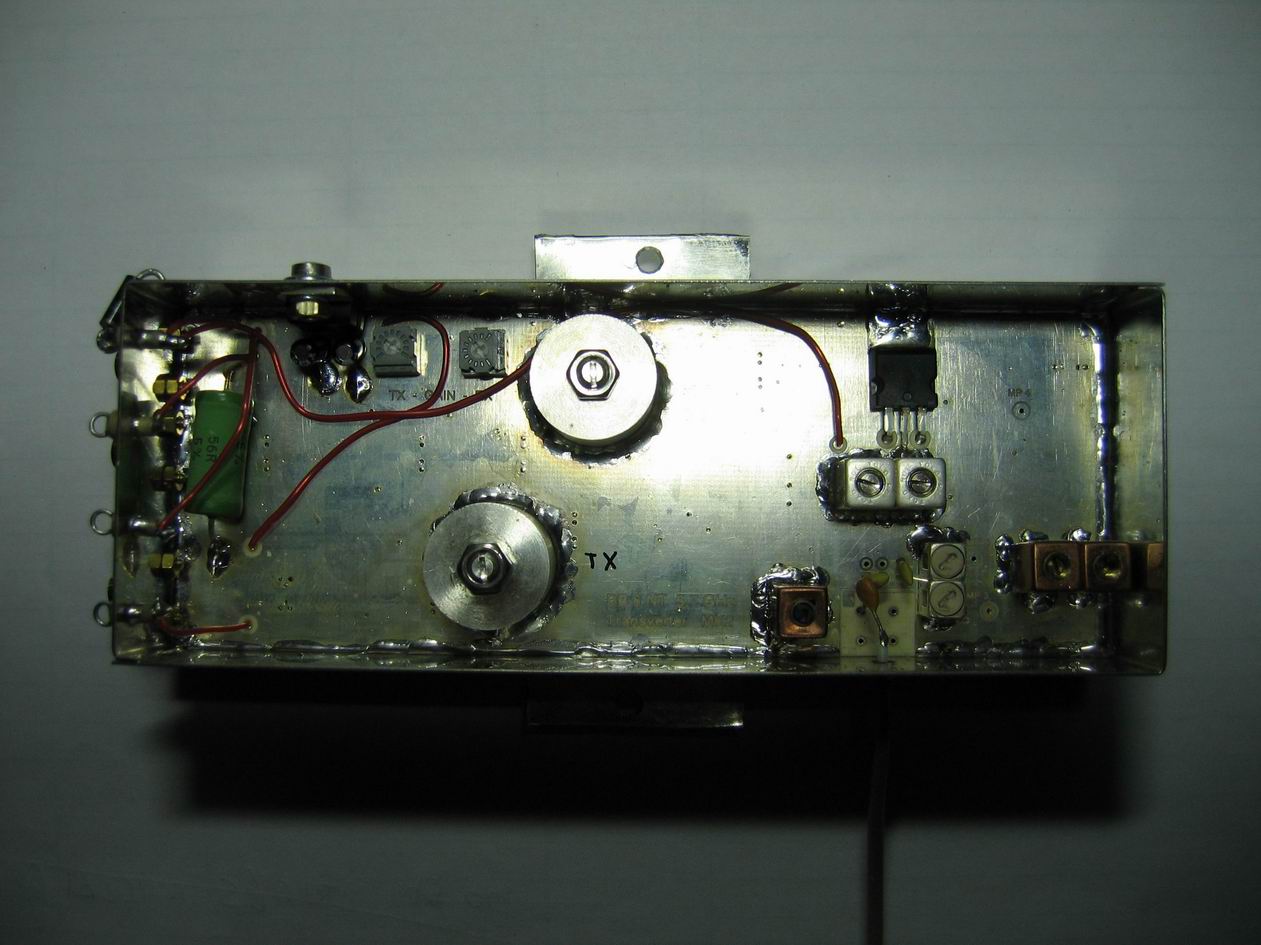

vista superiore

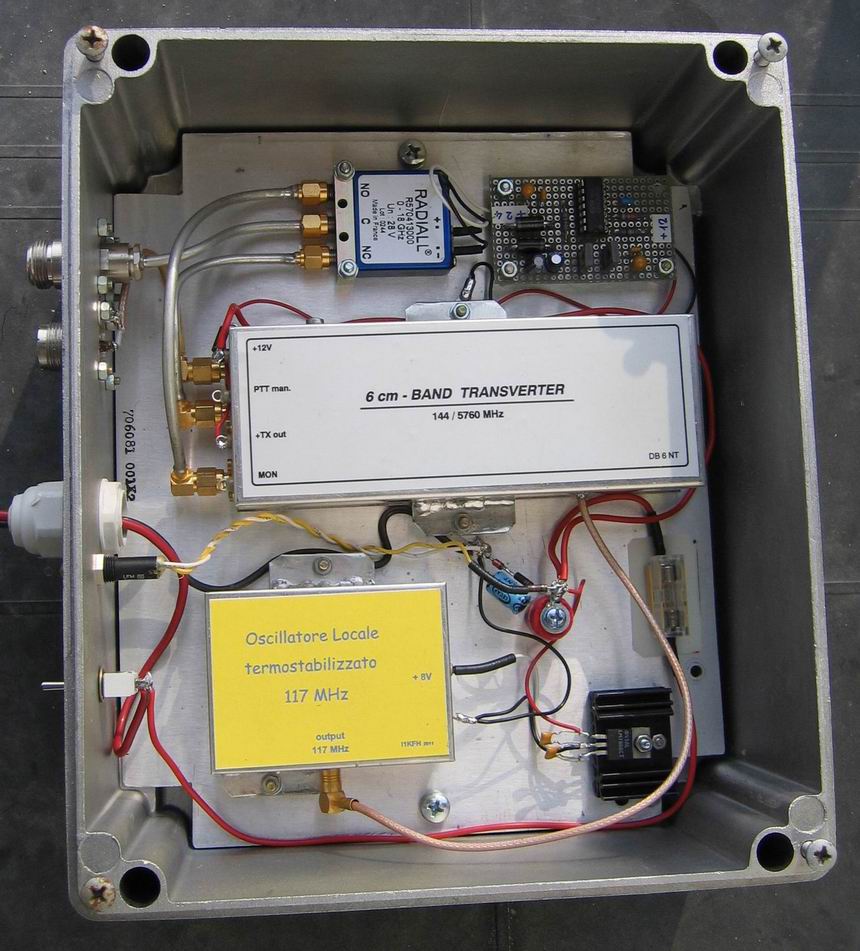

vista superiore


vista superiore



   Premessa

La mia attività in banda 5760 MHz si è svolta con successo per oltre 10 anni con un rtx ZIF autocostruito.
Nonostante la grande soddisfazione che mi diede decisi di passare alla costruzione di un altro transverter: MKU 57G2 di DB6NT.
Il mio nuovo transverter per i 6 cm è quindi così composto:
XVTR MKU 57G2, Oscillatore Locale esterno termostabilizzato, convertitore di tensione (12 > 24 Volt) per il relè coassiale d'antenna .
Tutto questo è inserito in un contenitore metallico e sistemato nel sottotetto di casa per avere minor cavo possibile verso l'antenna.

   MKU 57G2

E' sicuramente il più famoso, il più ambito e il più performante transverter dell'ultima generazione per la banda dei 6 cm. Si trova in kit o già montato e collaudato.
Personalmente preferisco la versione in kit perchè, oltre alla differenza di costo, c'è la soddisfazione di averlo assemblato con le proprie mani. E' una costruzione molta compatta e con componenti SMD, ed è necessaria una certa esperienza per il montaggio. Il manuale di costruzione spiega di montare prima tutti i componenti e poi passare alla fase di taratura che si effettua tramite un normale tester.
Personalmente non ho seguito alla lettere le istruzioni di montaggio, ma ho preferito installare i componenti per stadi:
1° - la parte di alimentazione e il suo collaudo
2°- l'oscillatore locale e la taratura della frequenza con il controllato della stabilità
3°- lo stadio RX e taratura
4°- lo stadio TX.e taratura

   Oscillatore Locale esterno termostabilizzato a 117 MHz

Per migliorare la stabilità del transverter ho preferito realizzare l'oscillatore locale in uno scatolino di lamiera stagnata (teko) separato dal transverter e lontano da fonti di calore.
Questo circuito ha bisogno di una sua alimentazione a 8 Volt fornita dal regolatore di tensione 7808.
Per stabilizzare ulteriormente la frequenza del quarzo ho usato un riscaldatore per quarzi tipo QH40A.
Questo riscaldatore serve per portare alla temperatura di 41°C il quarzo. Questo dispositivo è costituito da un minuscolo circuito elettronico su allumina dove verrà appoggiato il quarzo da riscaldare e fissato con guaina termorestringente (fornita), il circuito stampato in allumina permette un notevole trasferimento di calore dal riscaldatore al quarzo. La precisione in temperatura ottenuta sarà di circa +/- 0.1°C
Il circuito dell'oscillatore locale del transverter viene montato con tutti i componenti ad eccezione del quarzo che deve essere inserito nel nuovo circuito.
La connessione tra il nuovo oscillatore locale e il transverter avviene tramite cavetto in teflon al punto 'EXT OCXO IN' come descritto sul manuale del transverter.

Schema dell'Oscillatore Locale

   Convertitore di tensione 12/24 V

Questo dispositivo serve per alimentare il relè coassiale che funziona a 24 V.
     Schema elettrico




   Cablaggio

Disegno del Cablaggio del Transverter completo



November 2012


57G2 DB6NT Transverter per 5760 MHz
(retrofit)

photo gallery

   Cliccare sulla foto per vedere la massima grandezza con la miglior qualità
   Click on a picture to view it full size with full quality

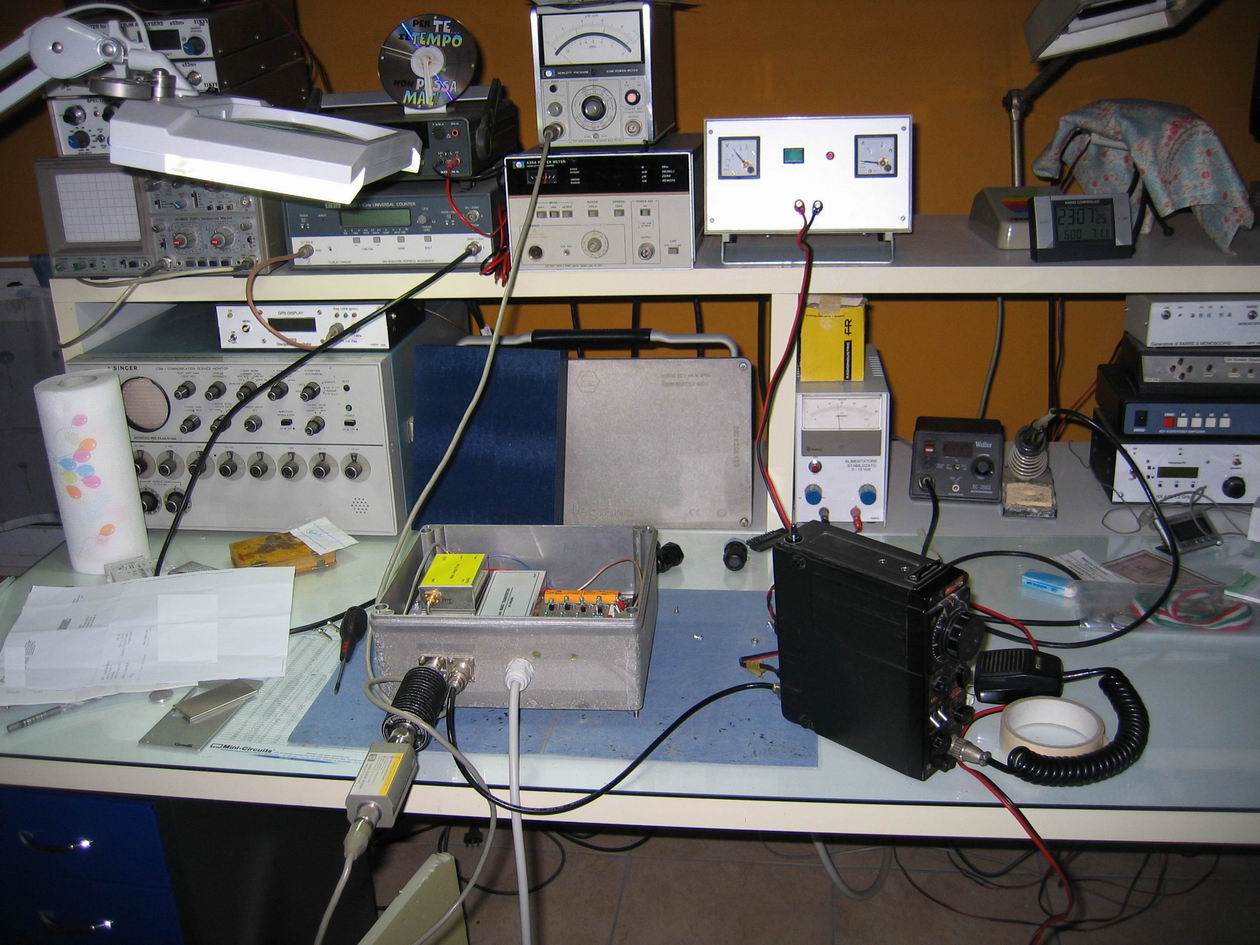

collaudo del transverter

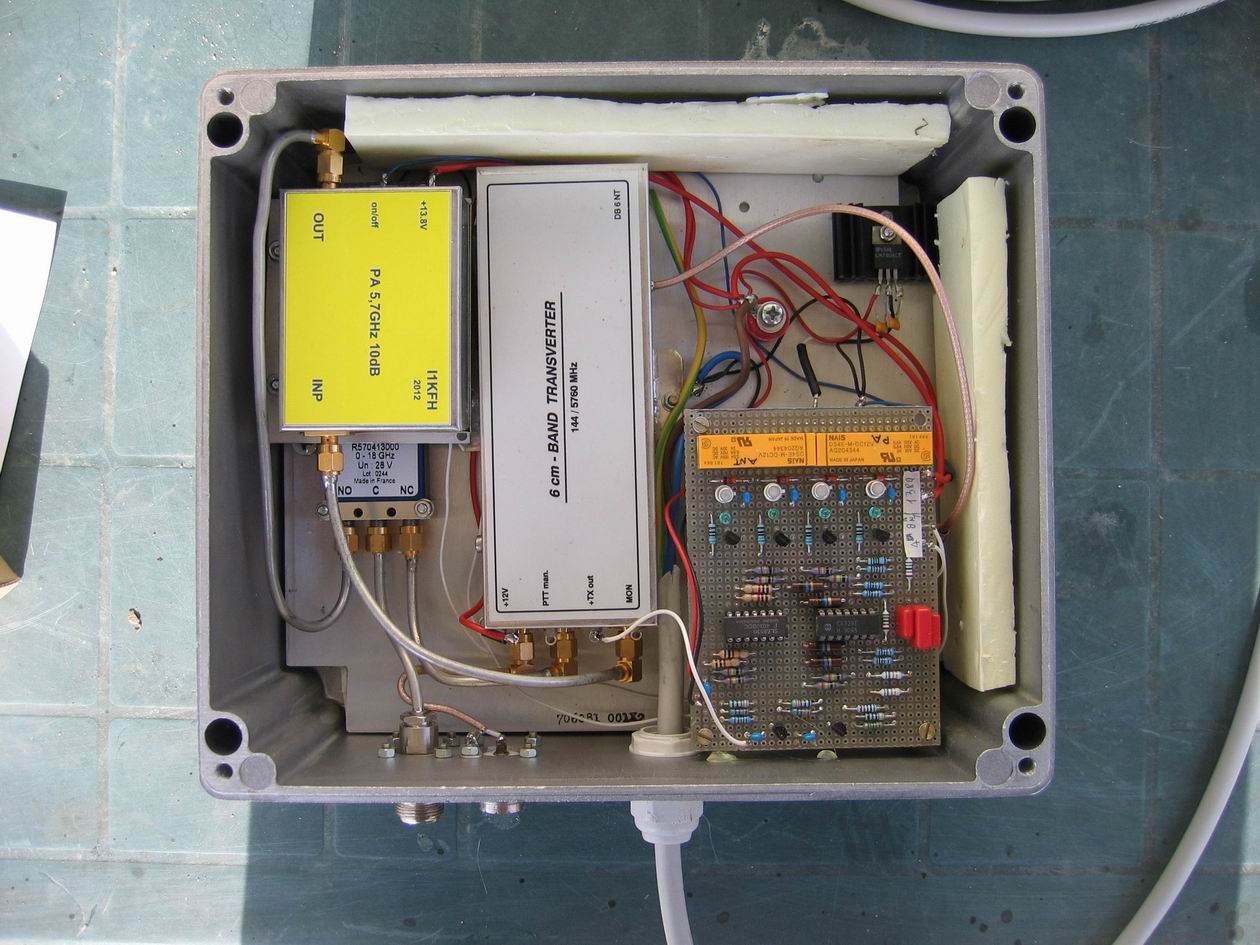

vista superiore

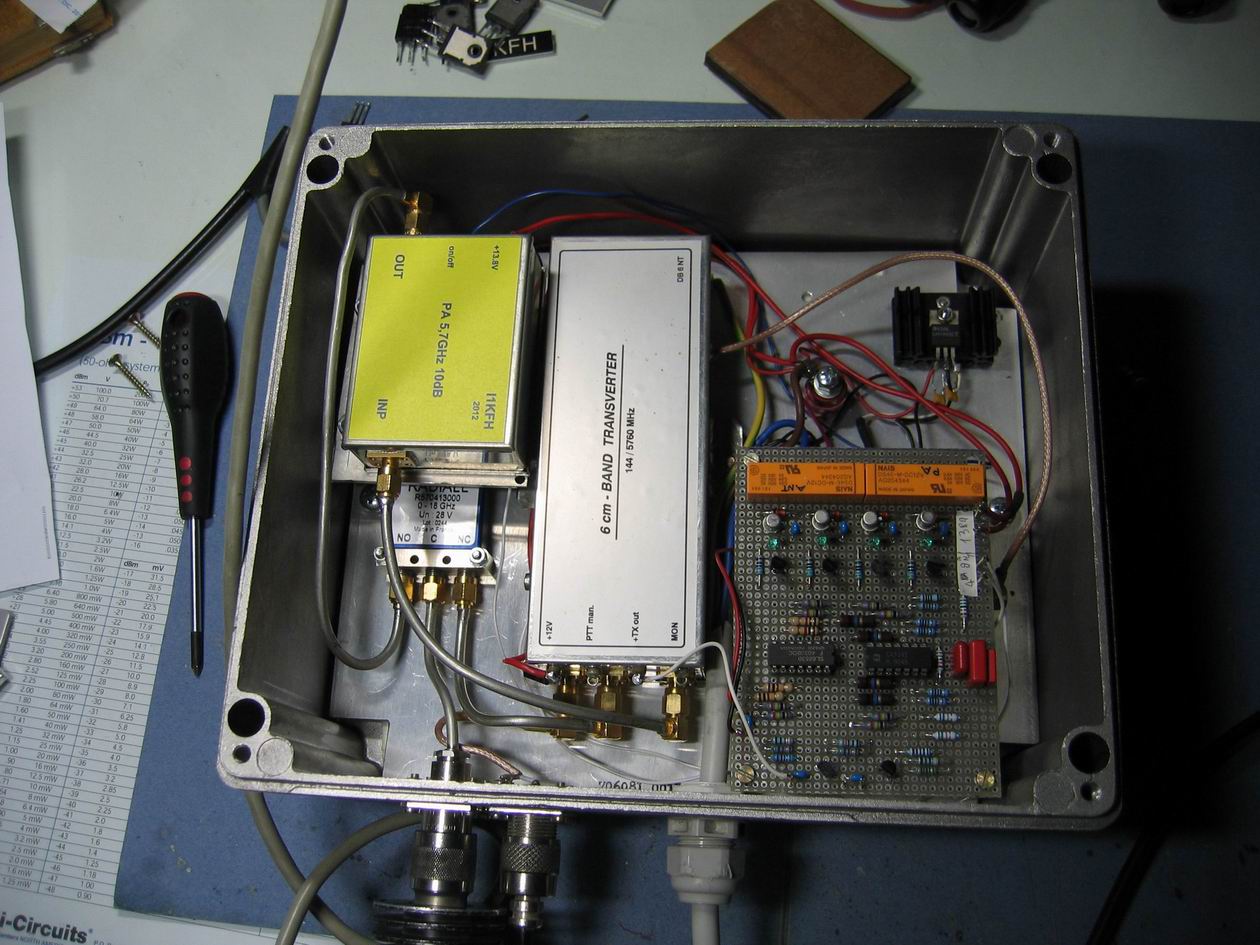

vista superiore


transverter in posizione



   Premessa

A distanza di pochi mesi dalla costruzione di questo transverter decisi di aumentarne le prestazioni aggiungendo un PA da 10 dB (by I2SG) e installando il tutto in un contenitore stagno da sistemare all'aperto il più vicino possibile alla parabola per avere minor cavo possibile tra illuminatore e transverter. Con l'installazione del PA ho preferito gestire il transverter da un sequencer.

   PA

 Il progetto è di I2SG e lo troviamo sul suo libro 'Compendium UHF e Microonde' a pag. 85.

   Sequencer

Questo sequencer (N6CA project) è quello che uso ormai da anni con successo in tutte le mie autocostruzioni.
Questa volta però ho filato il circuito su una piastrina millefori: era una sfida con me stesso per dimostrare che ne ero ancora capace!
   Info sulla mia realizzazione


   Cablaggio

Disegno del Cablaggio del Transverter completo
