Transverter per 47 GHz (2019)

   Premessa

Avendo alcuni amici attivi sula banda dei 47 Ghz, mi venne la voglia di tentare l'impresa. Man mano che si sale di frequenza i QSO si fanno sempre più difficili e molto raramente. Capita di perdere delle ore per tentare un QSO senza poi neanche riuscire a farlo! Ci sono diverse opzioni per la costruzione di un transverter 47 GHz, Io ho scelto la via più facile e sicura: acquistare i moduli da DB6NT e assemblarli in un contenitore stagno da sistemare sul tetto. Non avendo strumentazione per questa banda non avrei potuto fare diversamente.
Il mio transverter per i 47 GHz è quindi composto dai seguenti moduli che sono:
1 – transverter KUHNE modello MKU 47 G2
2 – oscillatore locale con il modulo KUHNE  MKU LO 8-13 PLL
3 – power amplifier KUHNE MKU PA 6MM - 1W A
5 – relè in guida d'onda
6 – sequencer

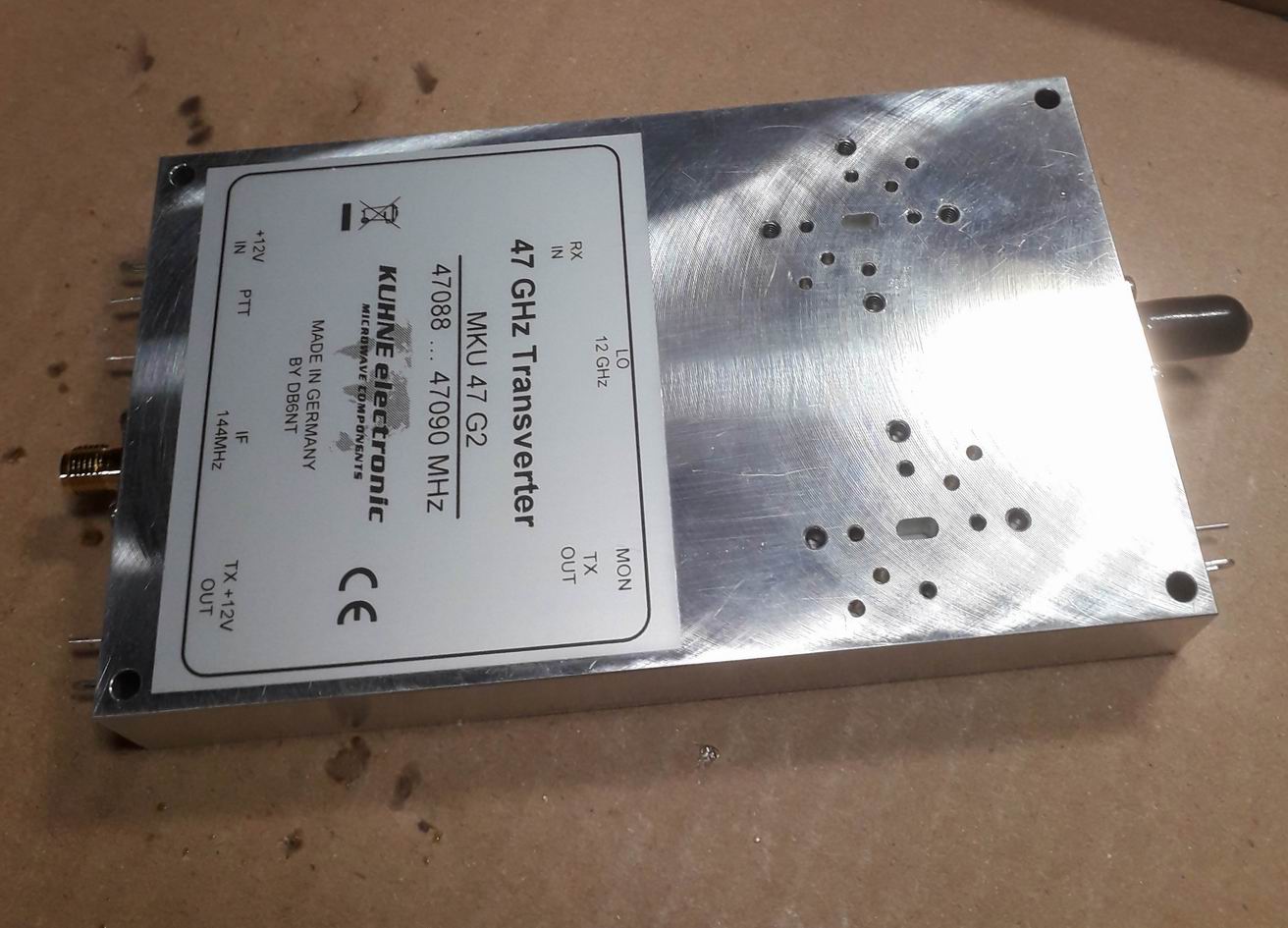

   IL Transverter MKU 47 G2

La scelta del transverter senza ombra di dubbio è caduta sul KUHNE modello MKU 47 G2.
Esso è equipaggiato di un connettore SMA per la IF a 144 MHz e uno per l'input oscillatore locale (11736 MHz). I segnali in 47 GHz RX e TX viaggiano in guida d'onda.
Come tutti i transverter DB6NT il PTT si può attivare tramite un piedino presente (PTT) oppure tramite un tensione di 8…12 V sul centrale del cavo coassiale: io ho scelto questa ultima opzione per evitare di aggiungere un ulteriore filo!
La potenza di uscita di questo transverter in 47 GHz è di circa 30 mW.

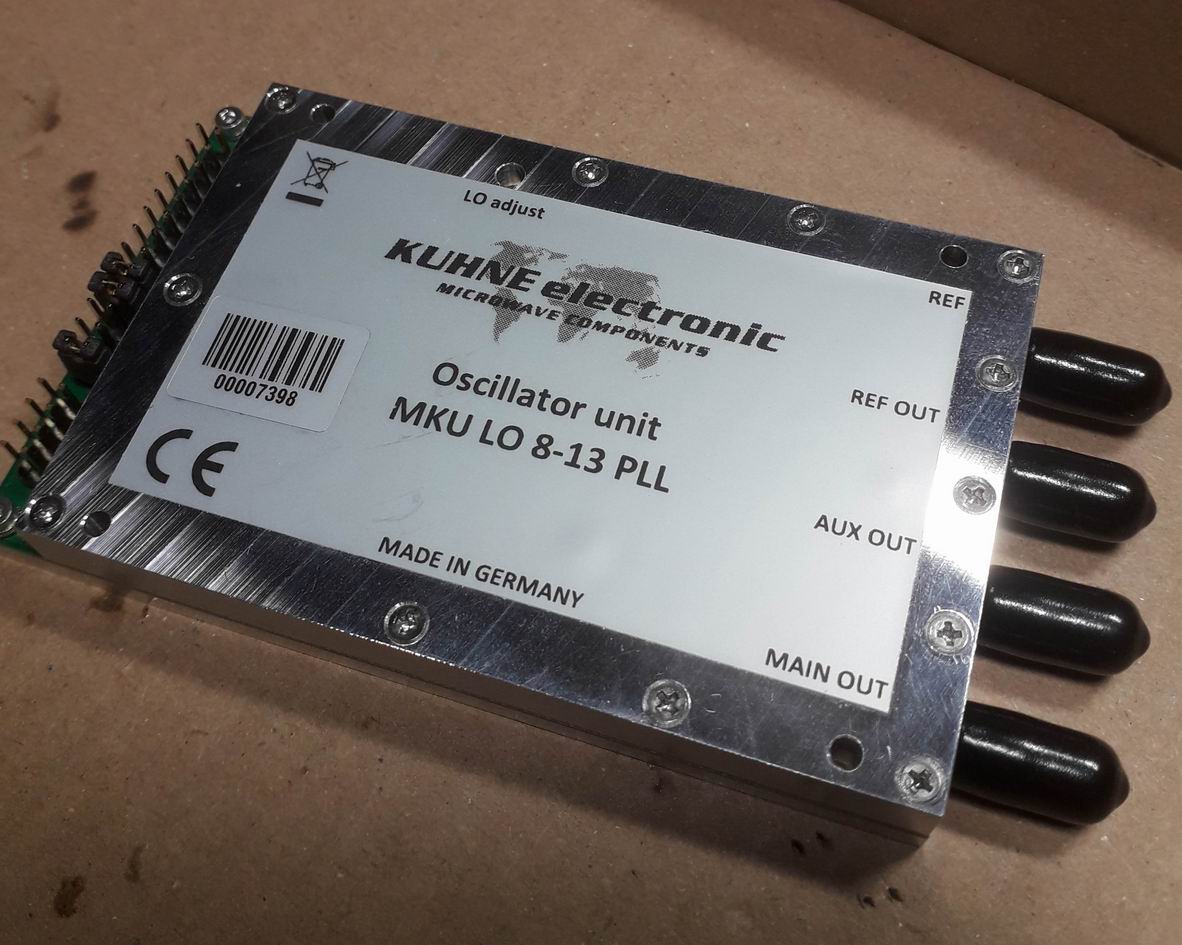

   L'Oscillatore Locale (modulo MKU LO 8-13 PL)

Si tratta di un oscillatore programmabile da 8400 a 13600 MHz con uscita di 20 mW. E' particolarmente indicato come oscillatore locale per transverter microonde. Ci sono trenta posizioni programmabili tramite ponticelli, per esempio per il transverter 47 GHz useremo la posizione numero dodici che corrisponde a 11736 MHz (frequenza dell'oscillatore locale).

   Il relè in guida d'onda

Ho usato il relè in guida d'onda di I3OPW.

   Il sequencer.

Il sequencer è sempre lo stesso usato in molte altre occasioni.  (vedi descrizione)
Sempre per ridurre gli spazi è stato cablato su una piastrina millefori e utilizzando il più possibile componenti SMD.

   La parabola

Al momento non si trovano più parabole della Procomm per i 47 GHz.Piero IZ1EVF ha adattato una parabola da 27 GHz, modificando l'illuminatore, in una per i 47 GHz.


   Cablaggio del transverter

Il cablaggio per un transverter a 47 GHz è molto difficile, è da curare tutto nei minimi particolari, basta una minima disattenzione per cadere in un insuccesso totale.
Il mio transverter è stato installato sul tetto collegato direttamente alla parabola per cui è molto importante tenere conto delle condizioni atmosferiche sia estive che invernali.
A questo punto inizia anche un fine lavoro di meccanica per cercare di fare quadrare tutto in poco spazio. Io ho usato un contenitore di alluminio a tenuta stagna e siliconando eventuali ipotetiche fessure tra contenitore e parabola, che, alla fine diventano un blocco unico.
Dalla parte inferiore del contenitore di alluminio ho praticato un foro per un passacavo e un altro per un connettore N femmina per l’IF. Nel passacavo avremo un cavo con tre fili: due per l’alimentazione di adeguata sezione e uno di ‘monitor’ dal PA. Al connettore N collegheremo un cavo RG213 che porteremo in stazione alla nostra IF a 144 MHz.

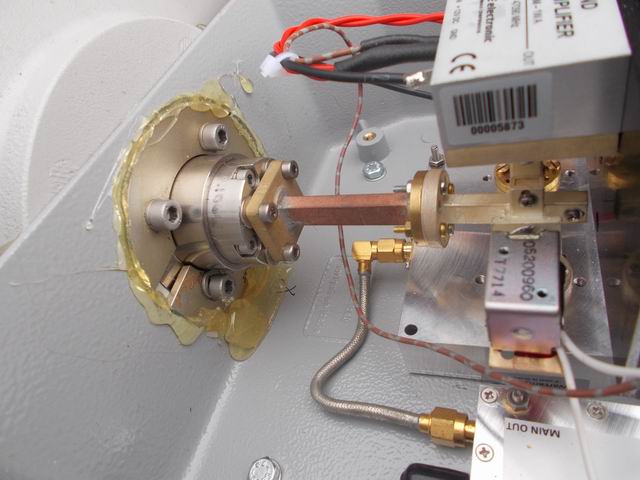

I collegamenti tra transverter, PA e relè in guida d'onda devono essere fatti esclusivamente con guida d'onda (grazie a Piero IZ1EVF).

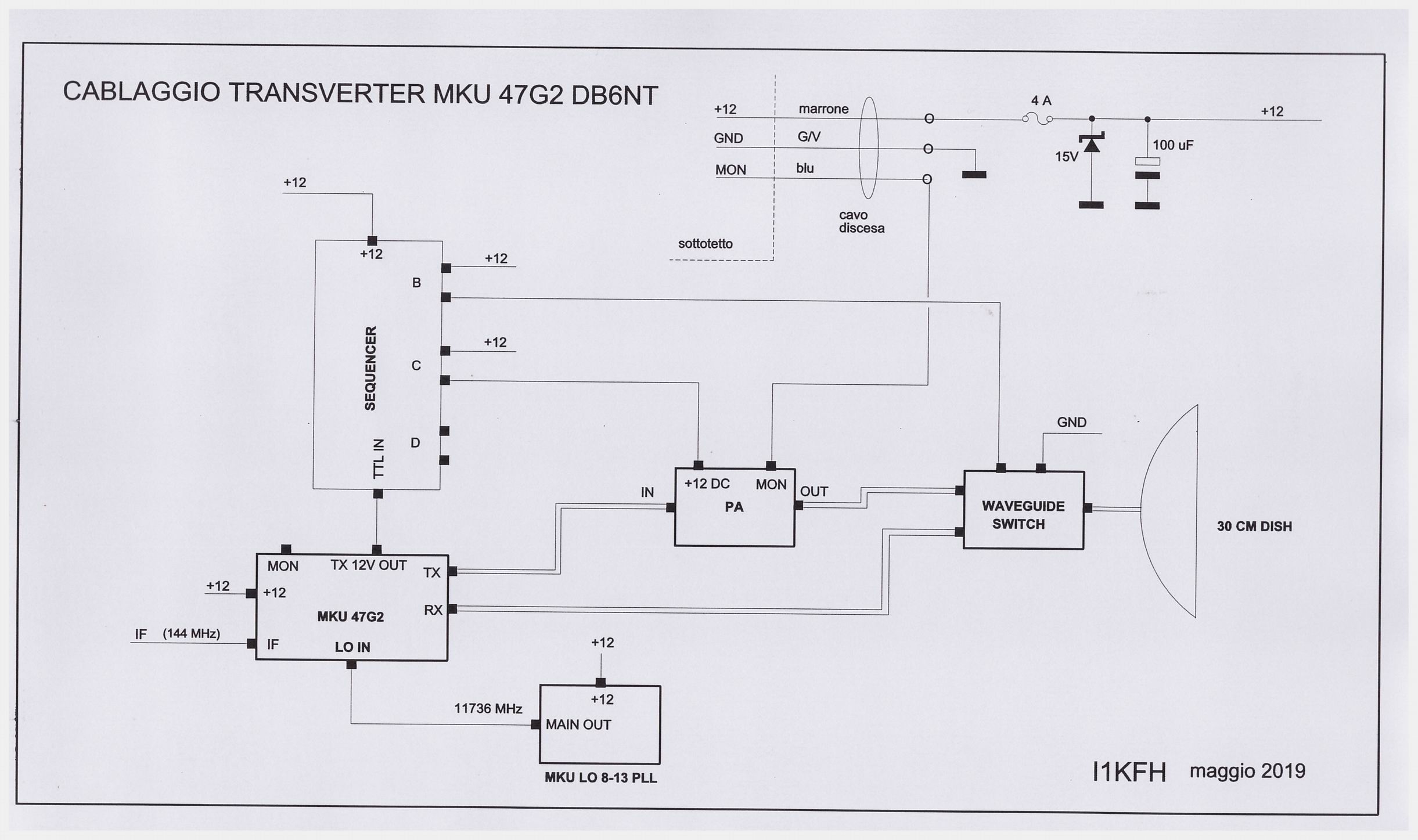

Disegno del Cablaggio del Transverter completo
