Transverter per 24 GHz (2022)

   Premessa

Il transverter è composto da diversi dispositivi collegati tra di loro che sono:
1 – transverter DB6NT modello MKU 24 G3
2 – oscillatore locale KUHNE modulo MKU LO 8-13 PLL
3 – relè coassiale Ducommun modello 2SE1T11JB
4 – schedina di pilotaggio per relè coassiale

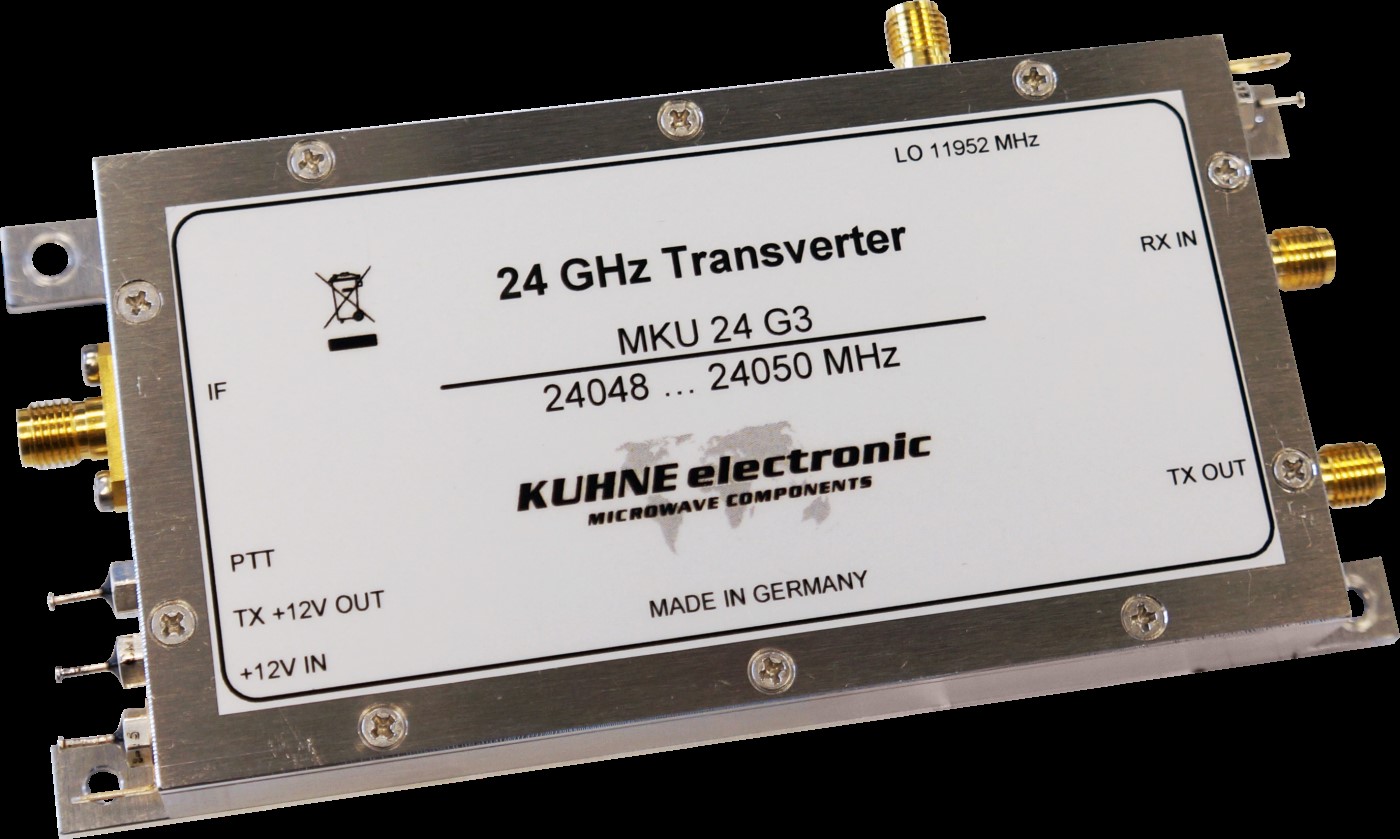

   IL Transverter MKU 24 G3

La scelta del transverter senza ombra di dubbio è caduta sul DB6NT modello MKU 24 G3.
Esso è equipaggiato di 4 connettori SMA: TX out, RX in, LO 11952 MHz e IF.
Come tutti i transverter DB6NT il PTT si può attivare tramite un piedino presente (PTT) oppure tramite un tensione di 8…12 V sul centrale del cavo coassiale: io ho scelto questa ultima opzione per evitare di aggiungere un ulteriore filo!
La potenza di uscita di questo transverter in 24 GHz è di circa 2 W.

   L'Oscillatore Locale (modulo MKU LO 8-13 PLL)

Si tratta di un oscillatore programmabile da 8400 a 13600 MHz con uscita di 20 mW. E' particolarmente indicato come oscillatore locale per transverter microonde. Ci sono trenta posizioni programmabili tramite ponticelli, per esempio per il transverter 24 GHz useremo la posizione numero 16  che corrisponde a 11952 MHz (frequenza dell'oscillatore locale). Ho collegato il riferimento a 10 MHz tramite un GPSDO, a queste frequenze e' importantissimo avere una stabilità e frequenza precisa.

   Il relè coassiale

Non è una scelta facile perché deve essere adatto per una frequenza di almeno 24 GHz.
Per questioni di costo abbiamo acquistato dagli Stati Uniti su Ebay un paio di relè Ducommun modello 2SE1T11JB, con bobina a 12 V e un range di frequenza dalla DC a 26.5 GHz.
Sono relè coassiali a basso costo che però necessitano di un circuito particolare di pilotaggio perché sono ‘latching’ o bistabili. Lo schema di questo circuito è stato scelto tra i tanti trovati sul web e poi modificato per il nostro uso.
Nel mio caso lo spazio a disposizione nel contenitore del transverter  è veramente poco per cui ho deciso di usare componenti SMD per ridurne le dimensioni. Come si può vedere dallo schema per pilotare le due bobine del relè coassiale ho usato un driver SMD FZT751 recuperato da una vecchia scheda da rottamare. In ogni caso non è un componente critico, l’importante è che abbia una corrente sufficiente per il pilotaggio della bobina del relè.

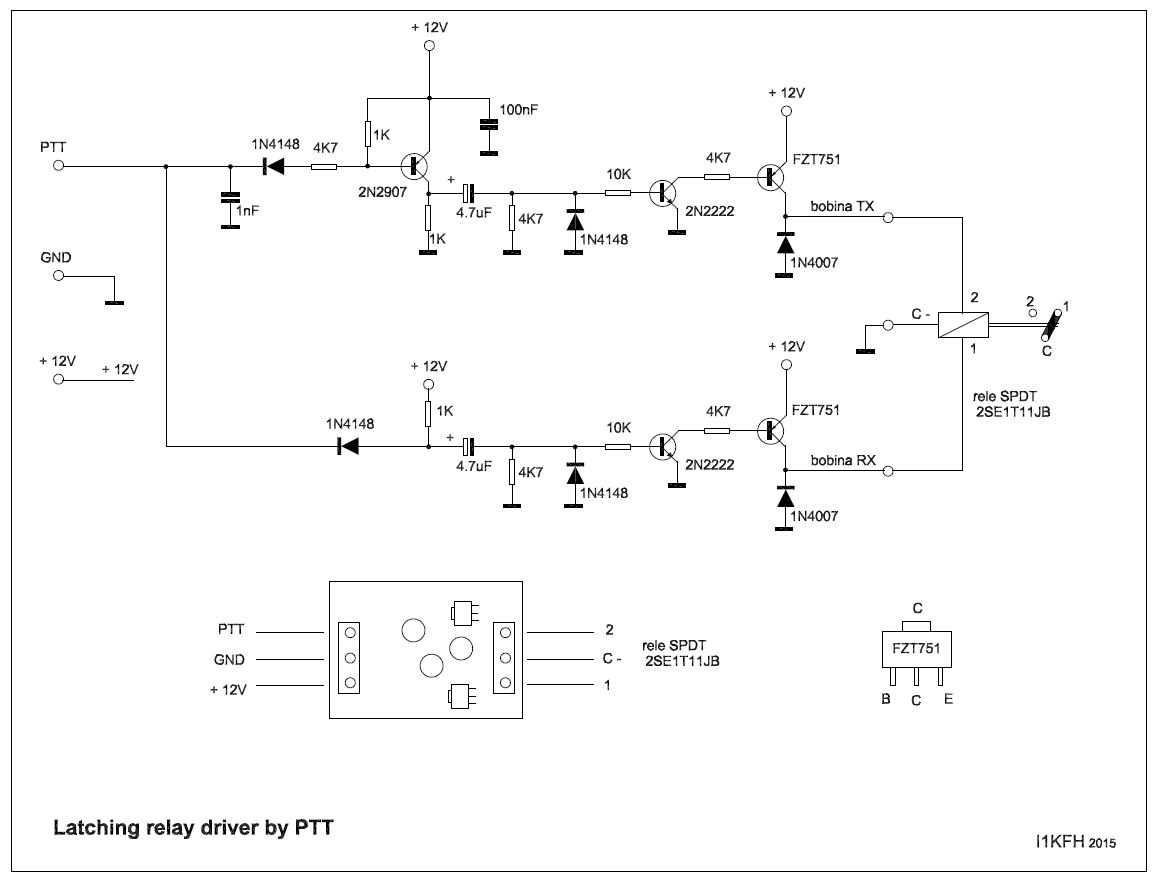

schema elettrico del comando relè

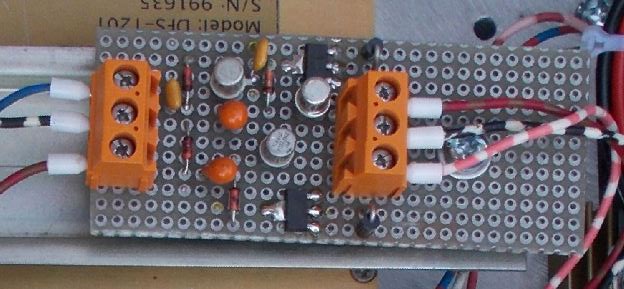

circuito montato su millefori
i componenti SMD si trovano nella parte inferiore

     La parabola

La parabola con illuminatore sono stati acquistati al mercatino di Moncalvo per puro caso, dando il via alla corsa dei 24 GHz.
L’attacco per l’illuminatore è in guida d’onda, per cui è stato necessario procurarsi degli adattatori guida d’onda-connettore SMA.

adattatori guida d’onda-connettore SMA

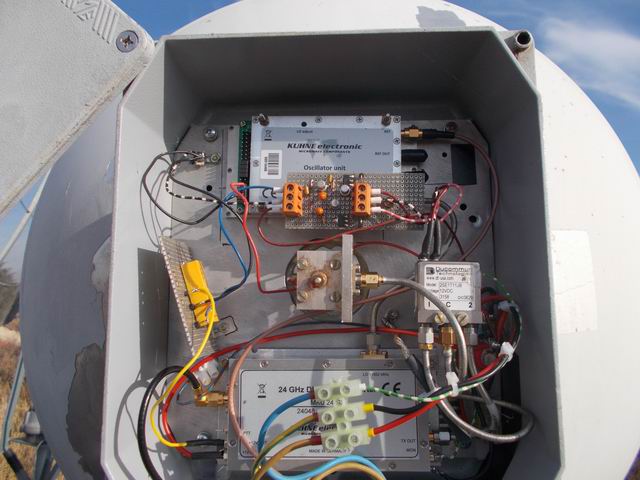

   Cablaggio del transverter

Il cablaggio per un transverter a 24 GHz è molto difficile, è da curare tutto nei minimi particolari, basta una minima disattenzione per cadere in un insuccesso totale.

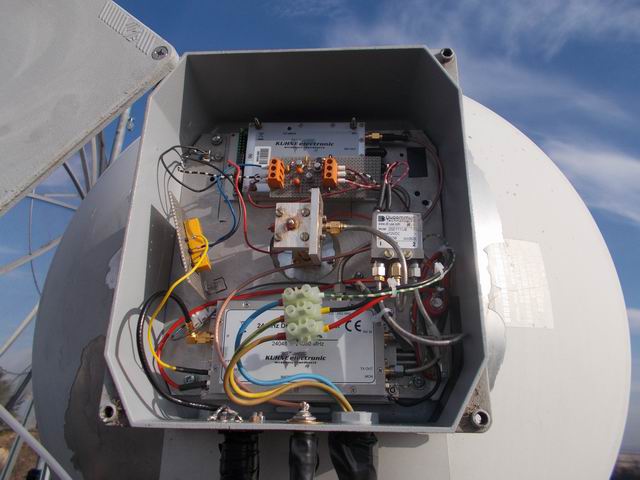

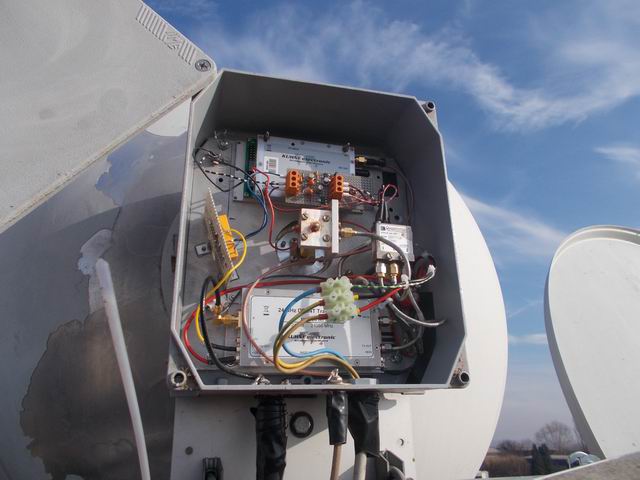

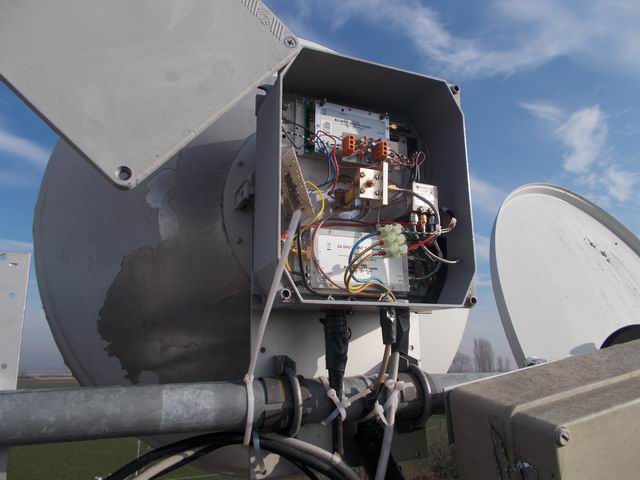

Il mio transverter è stato installato sul tetto collegato direttamente alla parabola per cui è molto importante tenere conto delle condizioni atmosferiche sia estive che invernali.

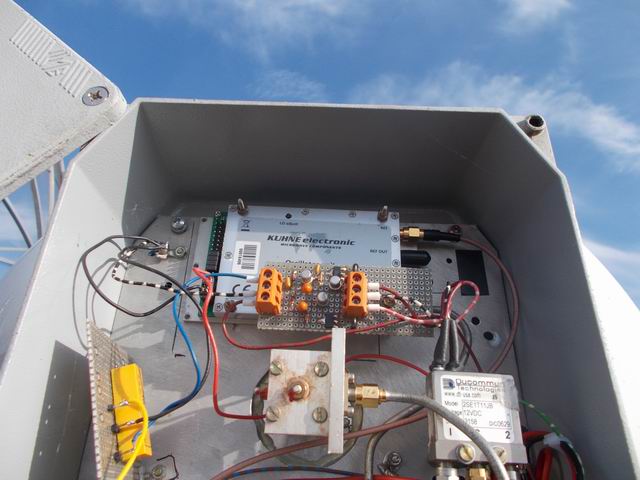

A questo punto inizia anche un fine lavoro di meccanica per cercare di fare quadrare tutto in poco spazio. Io ho usato un contenitore di alluminio a tenuta stagna e siliconando eventuali ipotetiche fessure tra contenitore e parabola, che, alla fine diventano un blocco unico.

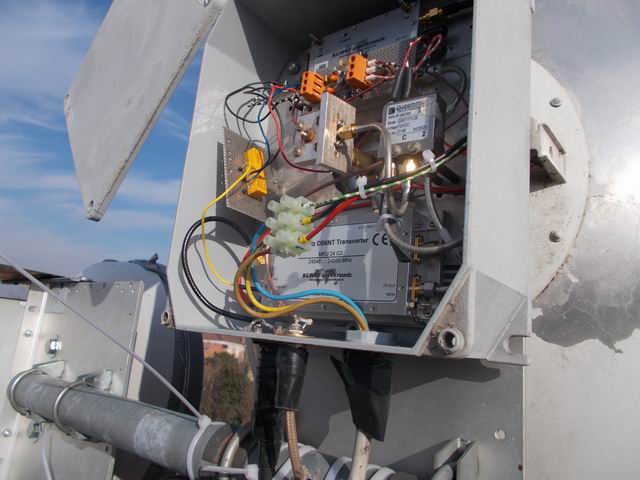

Dalla parte inferiore del contenitore di alluminio ho praticato un foro per un passacavo, un connettore N femmina per l’IF e un BNC per il collegamento al GPSDO. Nel passacavo avremo un cavo con tre fili: due per l’alimentazione di adeguata sezione e uno di monitor (MON) dal transverter per il controllo della potenza di uscita. Al connettore N collegheremo un cavo RG213 che porteremo in stazione alla nostra IF a 144 MHz.

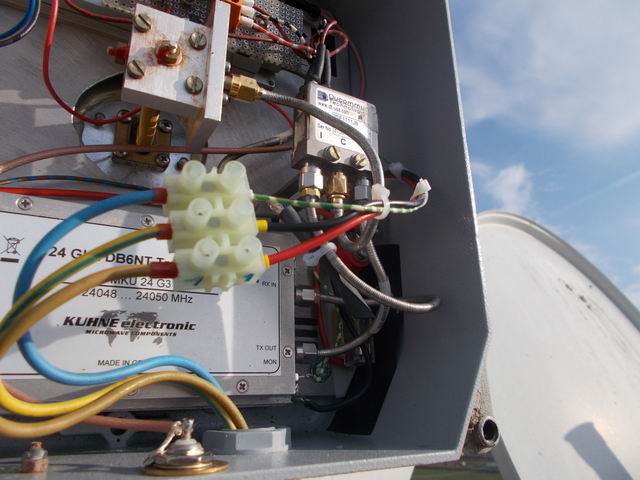

Dovremo poi alloggiare tutti i moduli cercando una sistemazione strategica per il collegamento tra di loro che va fatto tramite cavetti intestati SMA maschio-maschio.
Non tutti i cavetti vanno bene, esistono anche quelli apposta per le frequenza dei 24 GHz, l’ideale sarebbe poi costruirseli della lunghezza giusta per avere una minor perdita di segnale.
È un attimo perdere 3dB su un cavetto , e 3 dB sono potenza dimezzata e segnale di ricezione dimezzato.
Io ho cercato di selezionare i migliori tra quelli che avevo provandoli con l’analizzatore di spettro.

Disegno del Cablaggio del Transverter completo
