   Premessa

La mia attività in banda 1296 MHz si è svolta con successo per anni con un transverter autocostruito della DEMI, un PA con modulo M57762 e un LNA con ATF35376.
Nonostante la grande soddisfazione che mi diede decisi di passare alla costruzione di un altro transverter: MKU 13G2E di DB6NT.

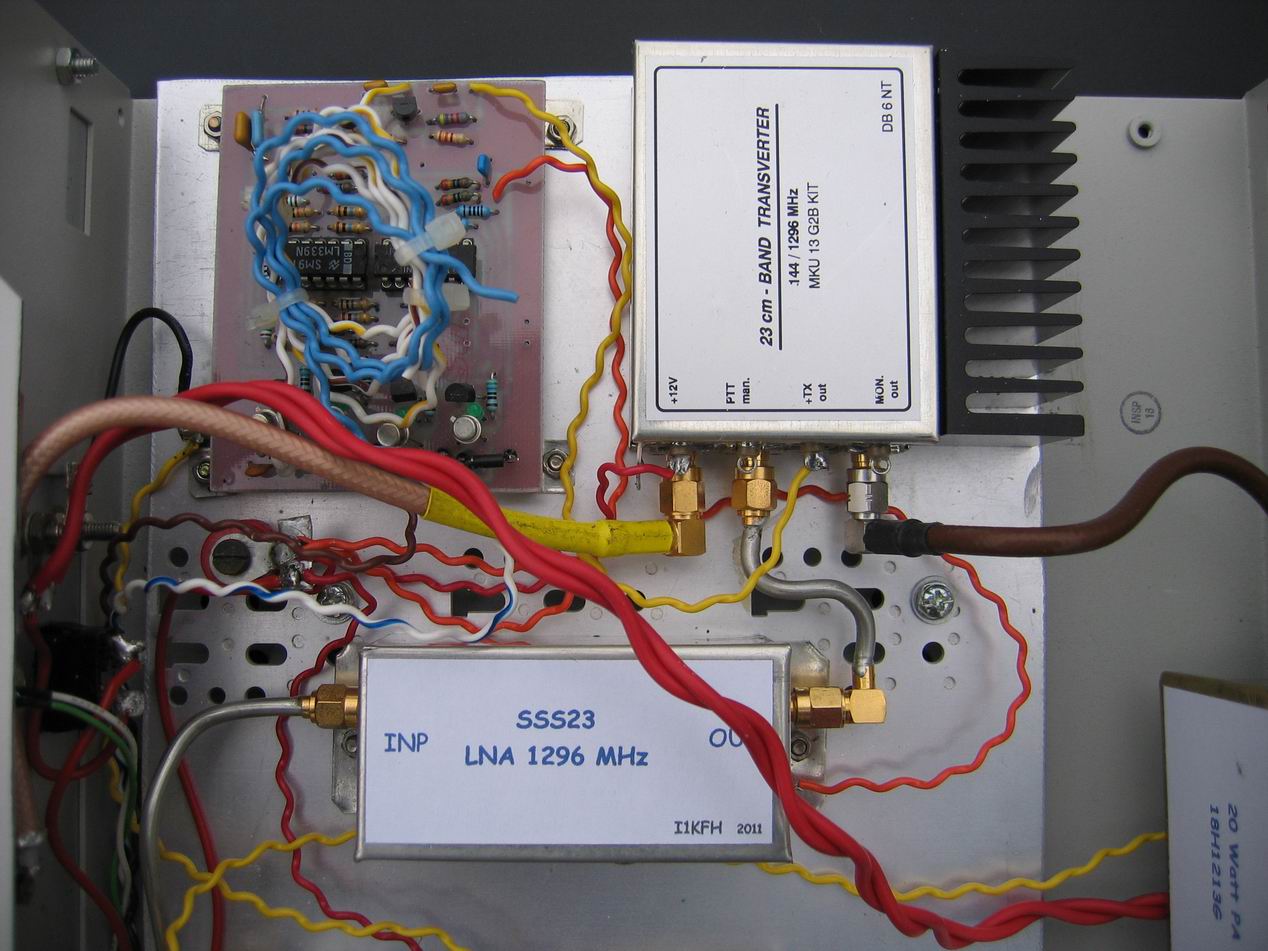

Il mio nuovo transverter per i 23 cm è quindi così composto:
XVTR MKU 13G2E, PA con RA18H1213G,  LNA con ATF35376, sequencer, convertitore di tensione (12 > 24 Volt) per il relè coassiale d'antenna .

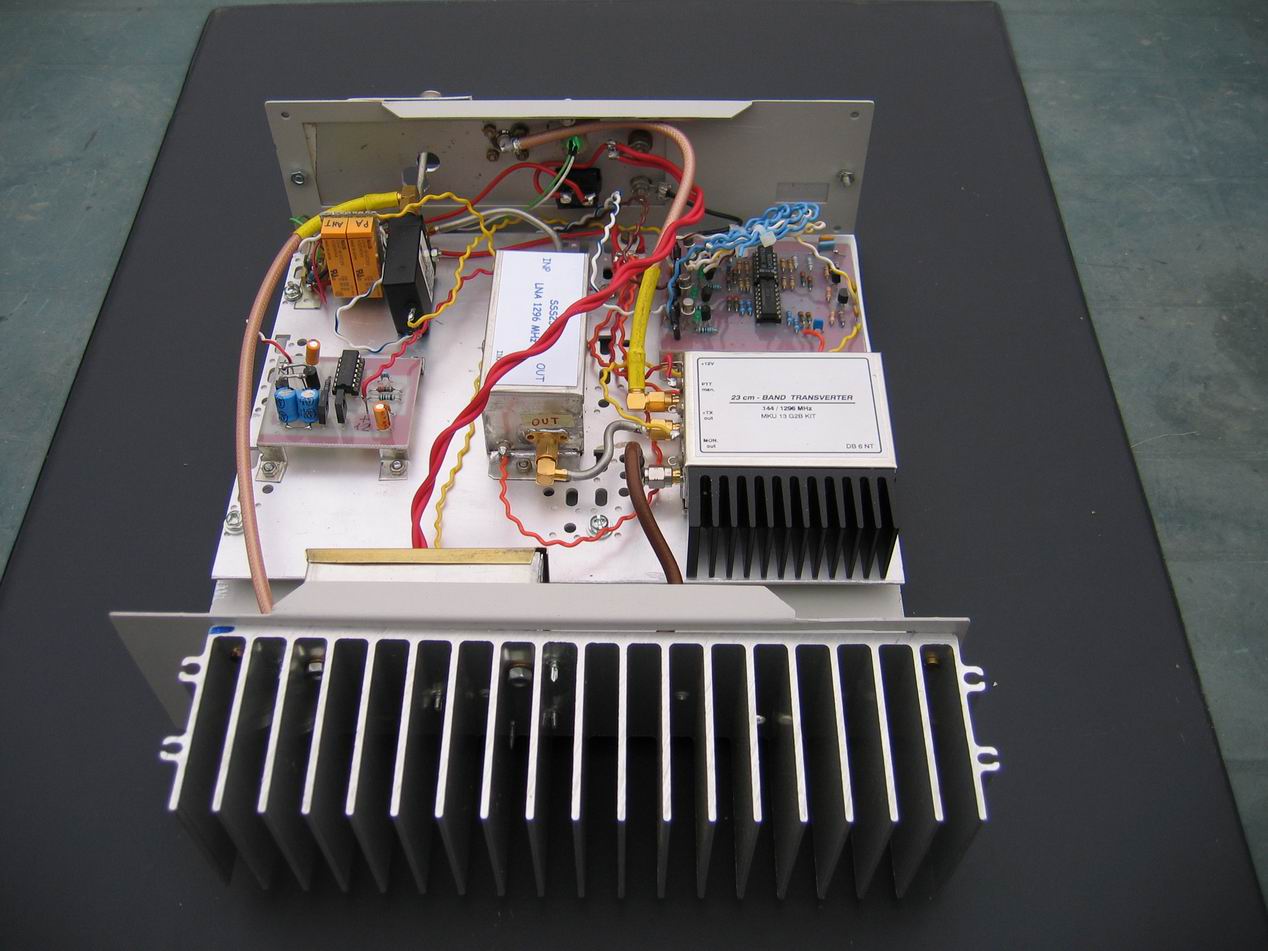

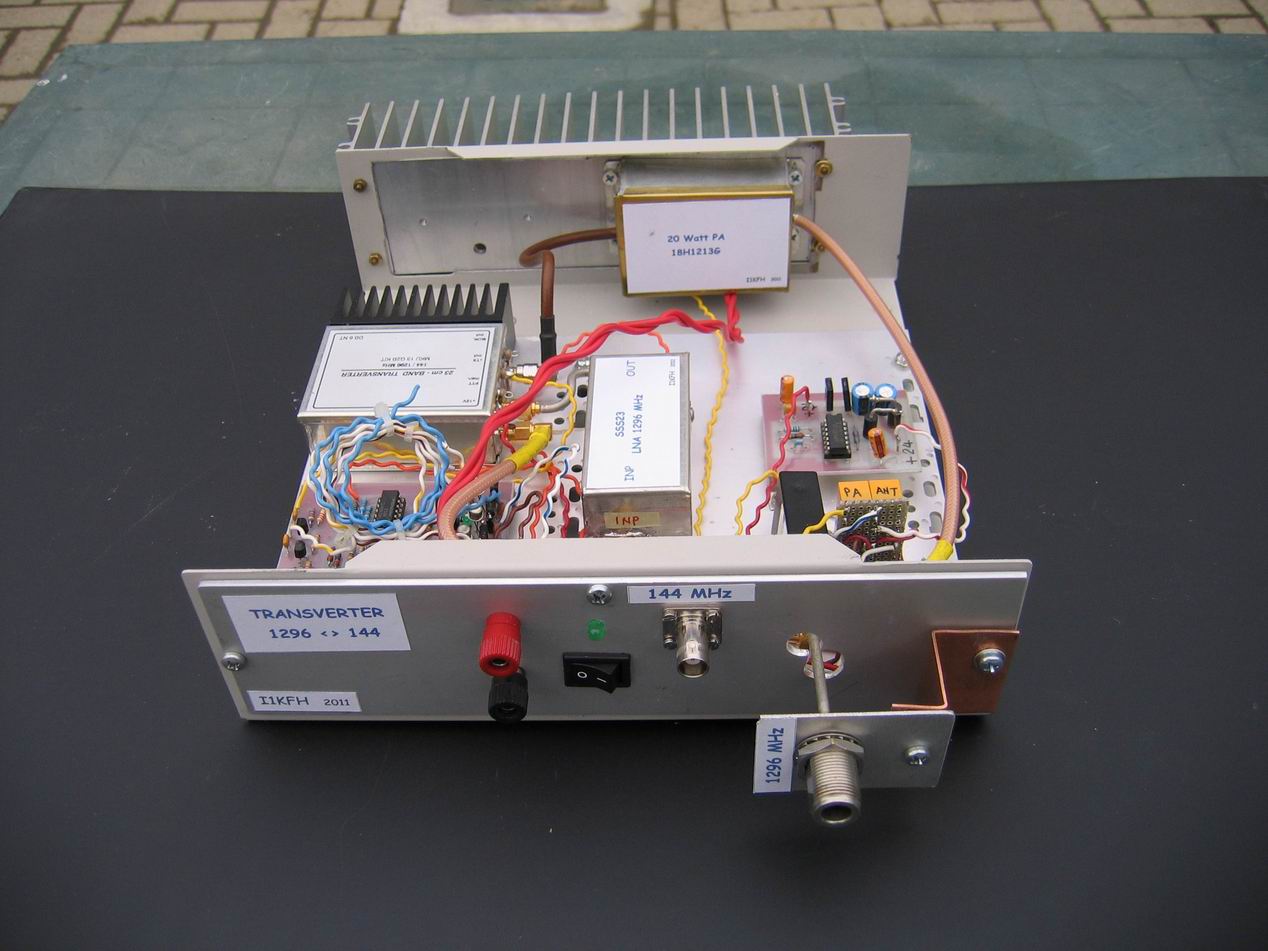

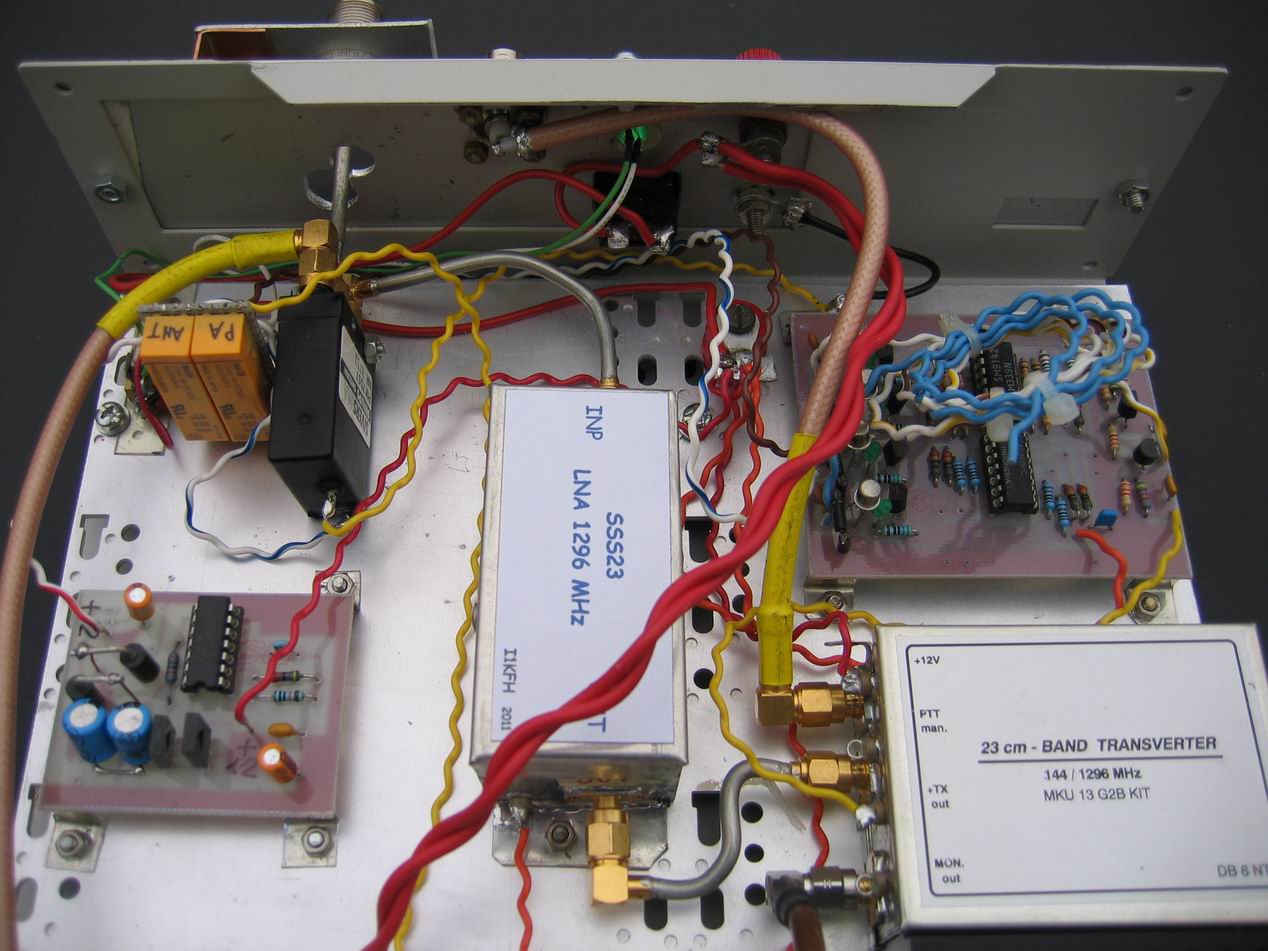

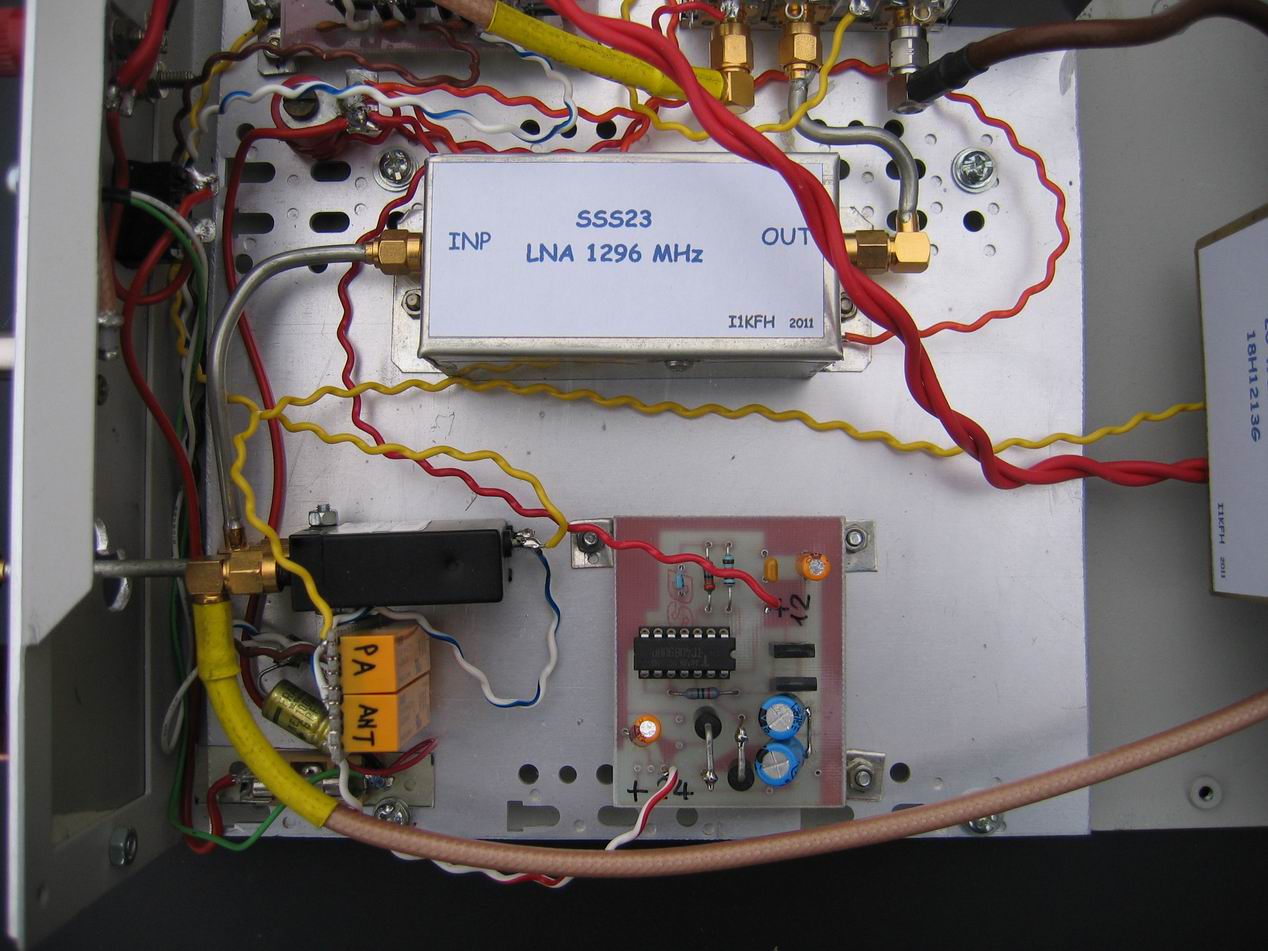

Tutto questo è inserito in un contenitore metallico e sistemato nel sottotetto di casa per avere minor cavo possibile verso l'antenna.

   MKU 13G2B

E' sicuramente il più famoso, il più ambito e il più performante transverter dell'ultima generazione per la banda dei 23 cm. Si trova in kit o già montato e collaudato.
Personalmente preferisco la versione in kit perchè, oltre alla differenza di costo, c'è la soddisfazione di averlo assemblato con le proprie mani. E' una costruzione molta compatta e con componenti SMD, ed è necessaria una certa esperienza per il montaggio. Il manuale di costruzione spiega di montare prima tutti i componenti e poi passare alla fase di taratura che si effettua tramite un normale tester.
Personalmente non ho seguito alla lettere le istruzioni di montaggio, ma ho preferito installare i componenti per stadi:
1° - la parte di alimentazione e il suo collaudo
2°- l'oscillatore locale e la taratura della frequenza con il controllato della stabilità
3°- lo stadio RX e taratura
4°- lo stadio TX.e taratura

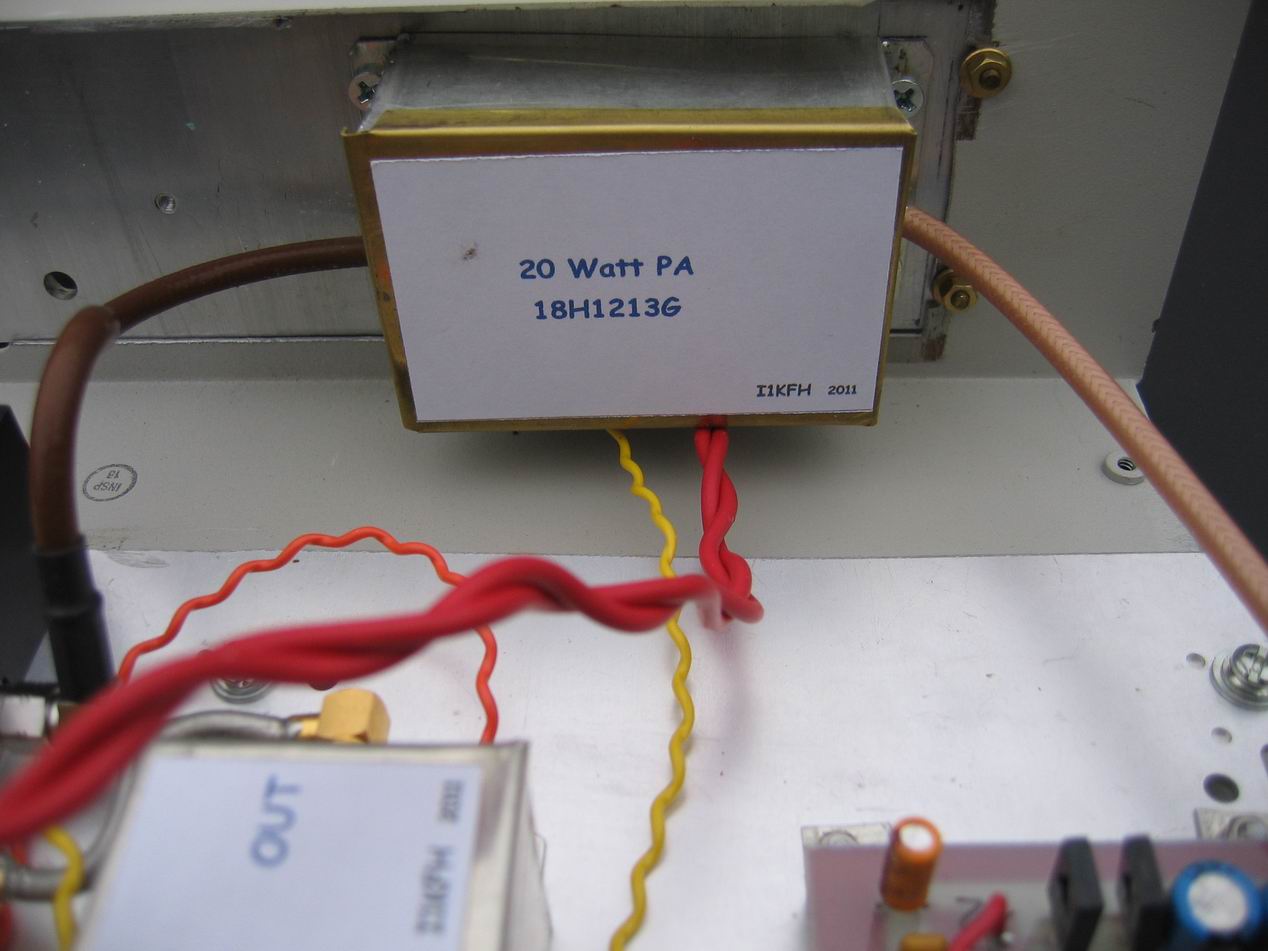

   PA con  RA18H1213G

Premessa. Si tratta di un modulo ibrido a mosfet della Mitsubishi. Con questo modulo nella mia realizzazione sono riuscito ad ottenere una potenza d'uscita di 30 W con un pilotaggio di 150 mW.
Questo PA ha l'inconveniente di scaldare molto e assorbire parecchia corrente (7-10 A), per questo motivo il pcb è preferibile realizzarlo su teflon piuttosto che su vetronite.

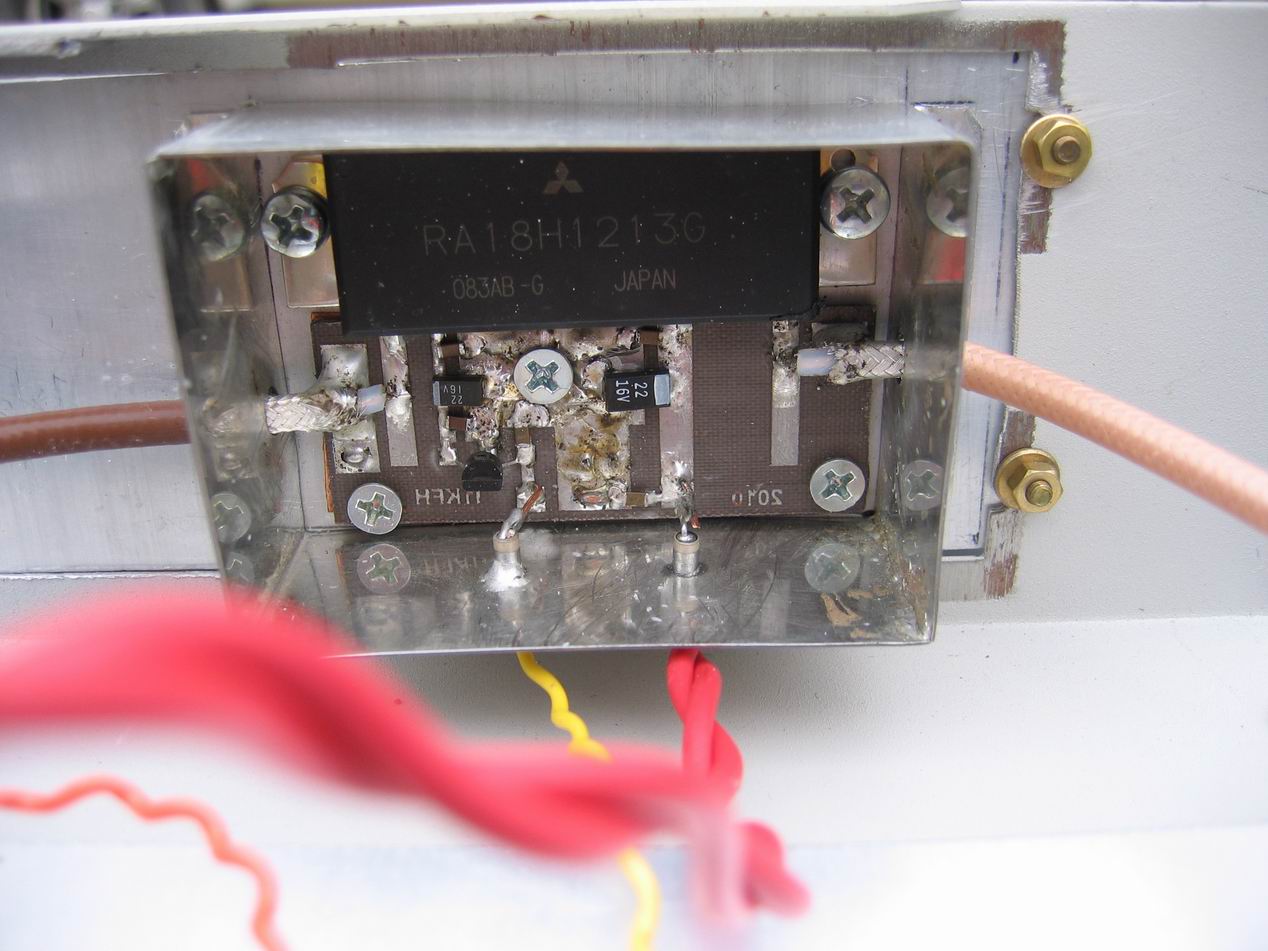

Costruzione. Incidere il circuito stampato che deve misurare 26x64 mm. su basetta in teflon a doppia faccia e di spessore 1.6 mm. La faccia inferiore del circuito stampato rimane completamente ramata e ha lo scopo di mantenere un buon ritorno di massa. Fare tre fori nel pcb per il fissaggio al supporto del PA con viti da 3 mm.. Fare dei fori da 1 mm. sulle piste di massa e saldare un filo rigido da 1 mm. tra le due facce, per garantire un miglior ritorno di massa (vedi foto). La superficie metallica del modulo presenta una scanalatura, quindi
è necessario livellarla: io per esempio ho usato della carta vetrata finissima.
E' fondamentale avere una buona massa tra il modulo RA18H1213G, pcb ed il contenitore per evitare fastidiosi rientri di RF. Io, per esempio, ho montato il PA su una grossa aletta di raffreddamento e poi avvitata al contenitore generale.
Montare sulla basetta tutti i condensatori che devono essere SMD e il regolatore di tensione 78L05.
Fissare con le viti il pcb e il modulo e, in seguito, saldare i quattro terminali di esso al pcb.
Collaudo.  Pilotare il transverter 13G2E in modo da avere una uscita di circa 150 mW. Collegare un carico fittizio da almeno 30 Watt all'uscita del PA e alimentare il tutto con 13.8 V (compreso l'input BIAS). In queste condizione si dovrebbero ottenere circa una trentina di watt, però molto dipende dalla costruzione e soprattutto dalla bontà dei collegamenti di massa.
A questo punto variare leggermente la potenza di uscita del transverter fino a quando non si ha più l'incremento di uscita del PA, poi scendere di un pelino con la potenza:
se invece di ottenere per esempio 30 W ne otterremo 29 non cambierà nulla!

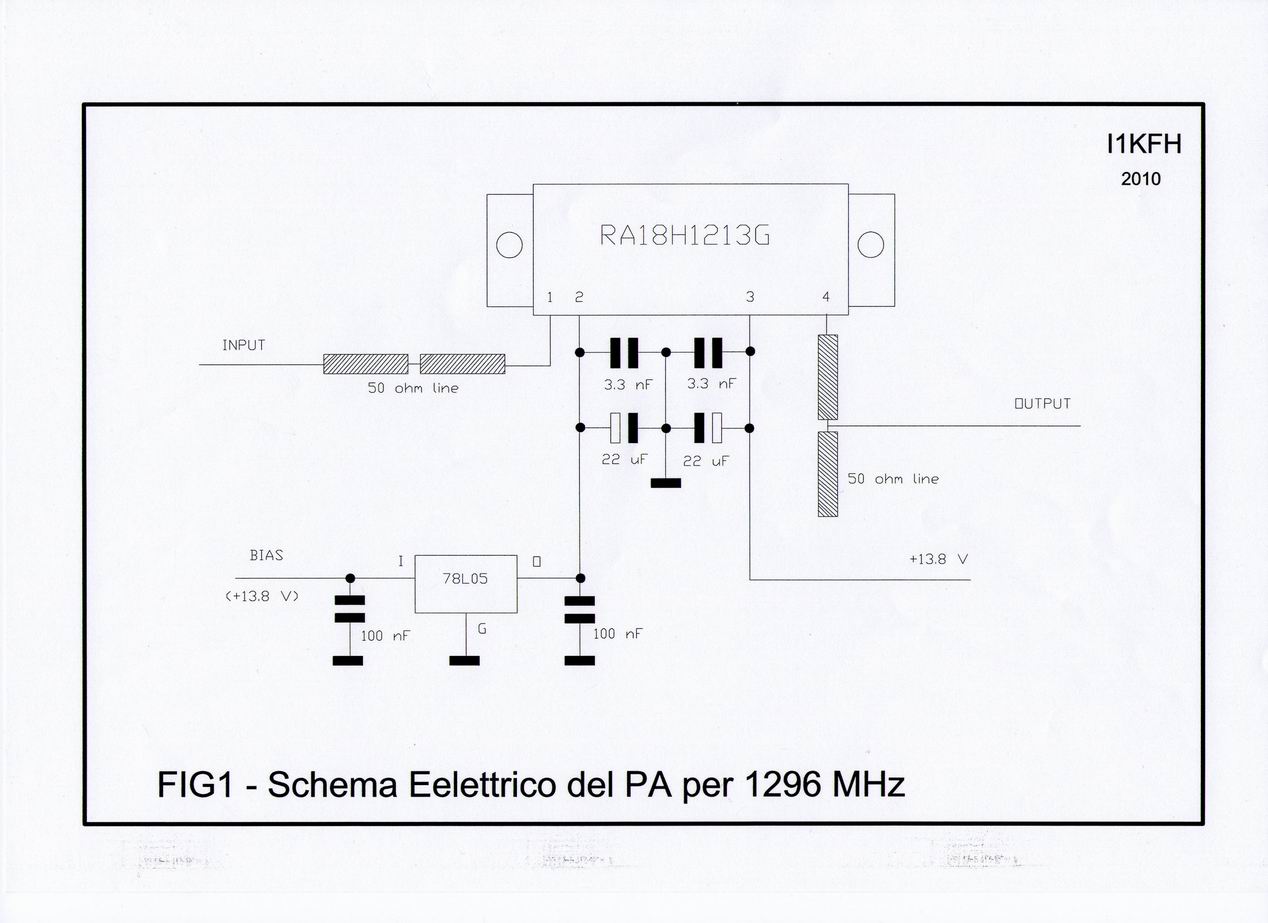

Schema Elettrico del PA

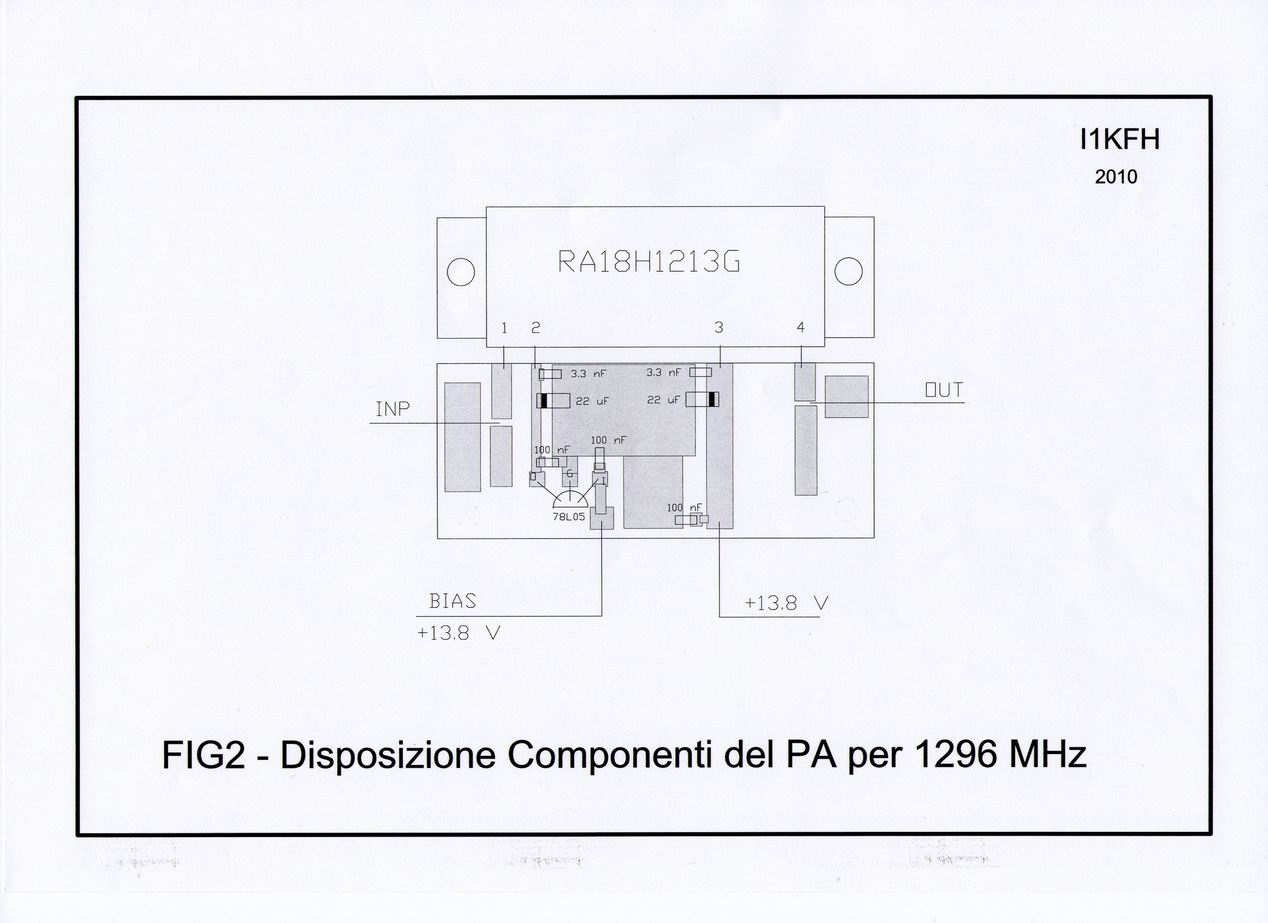

Disposizione Componenti del PA

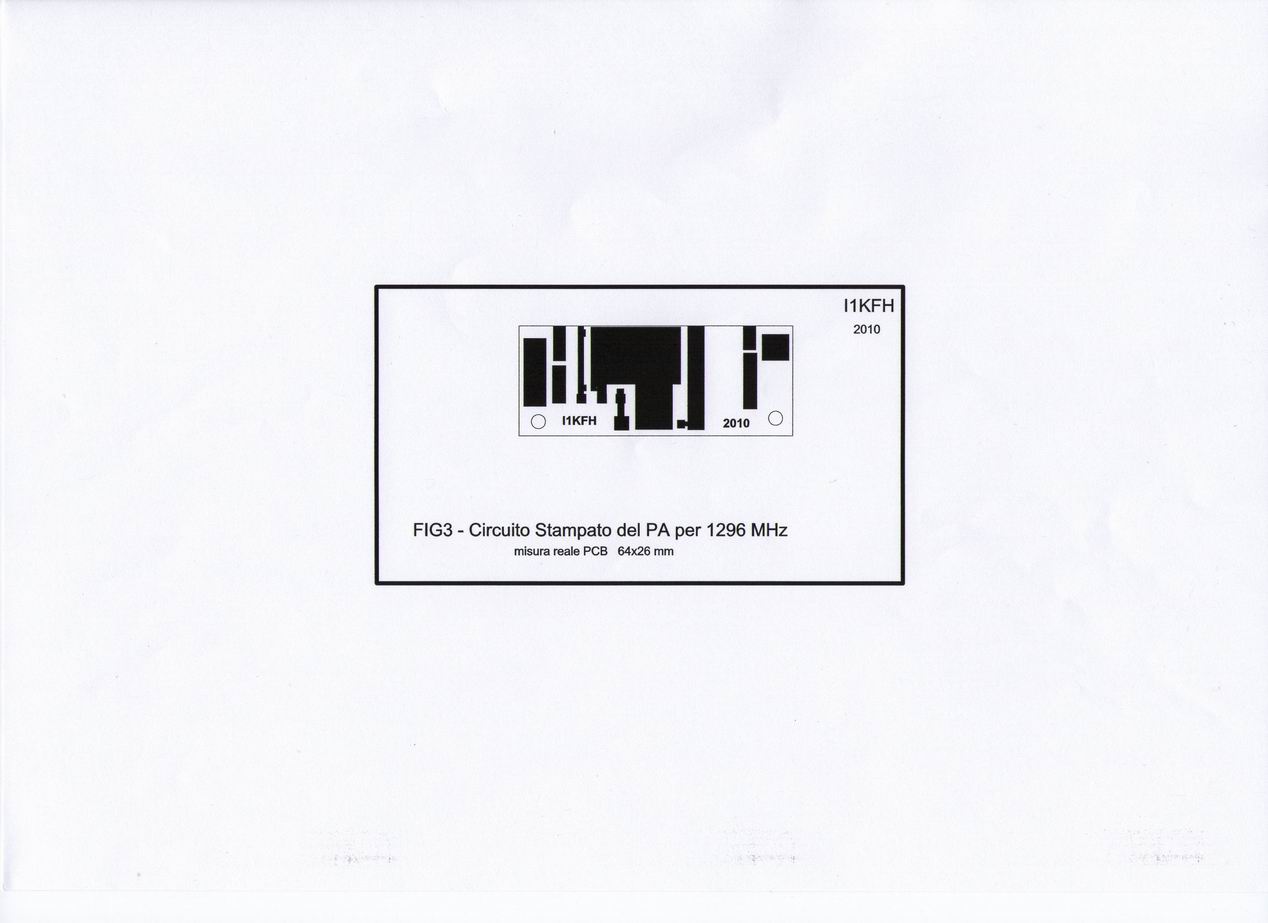

Disegno del Circuito Stampato

   Il modulo LNA con ATF 35376

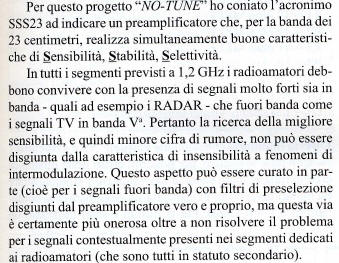

La mia scelta è caduta sul tipo SSS23 di I2SG presentato sul suo libro a pag. 61. Mi sono piaciute le caratteristiche che I2SG descrive all'inizio dell'articolo e che secondo me meritano di essere citate.

La realizzazione del pcb è stata eseguita dal sottoscritto su un supporto in teflon da 0.8 mm.
Utilizzando questo dispositivo sono riuscito, oltre ad aumentare il guadagno in ricezione, ad eliminare delle fastidiose interferenze che ogni tanto si presentavano in banda 1296 MHz.

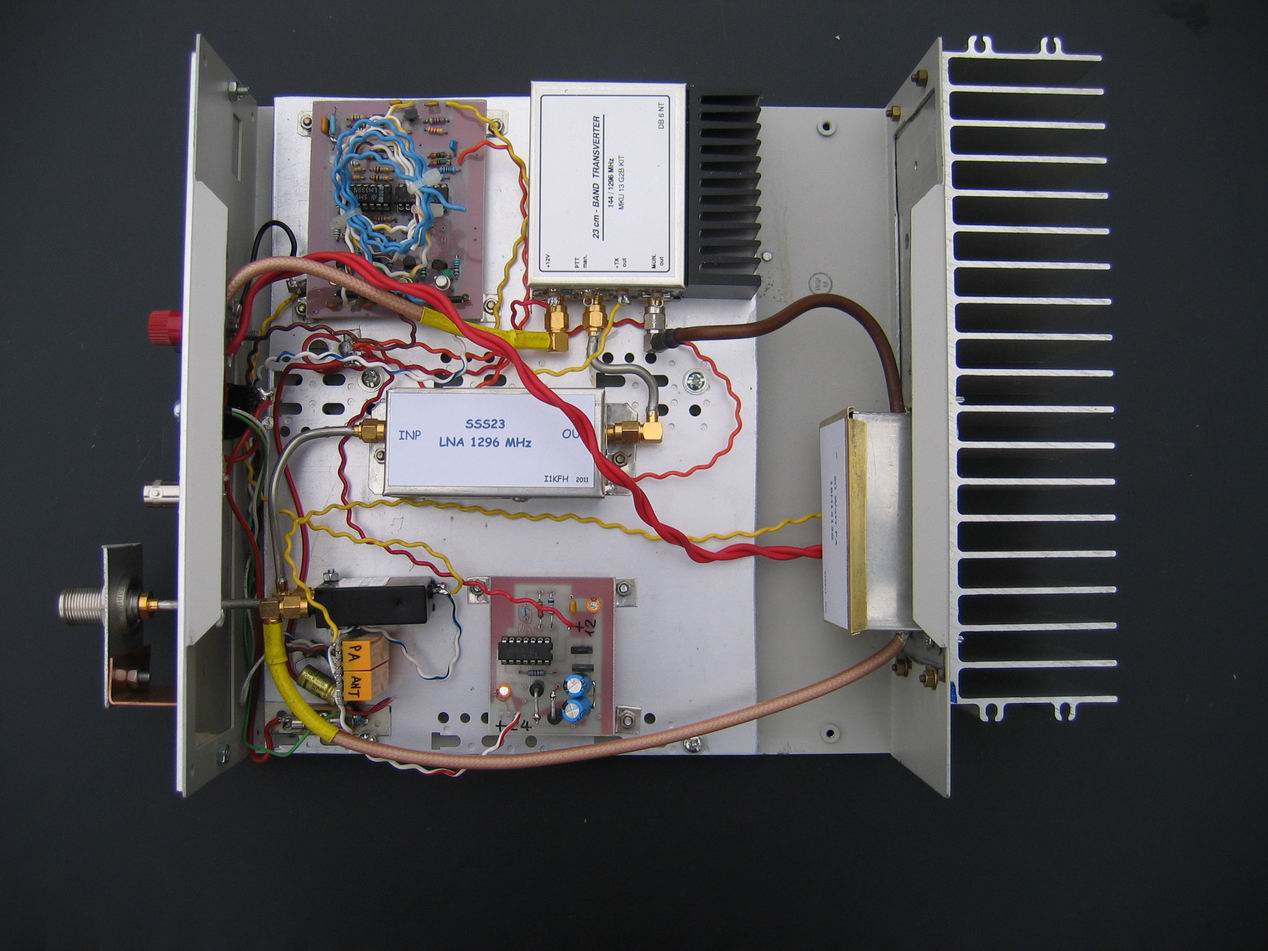

   Cablaggio

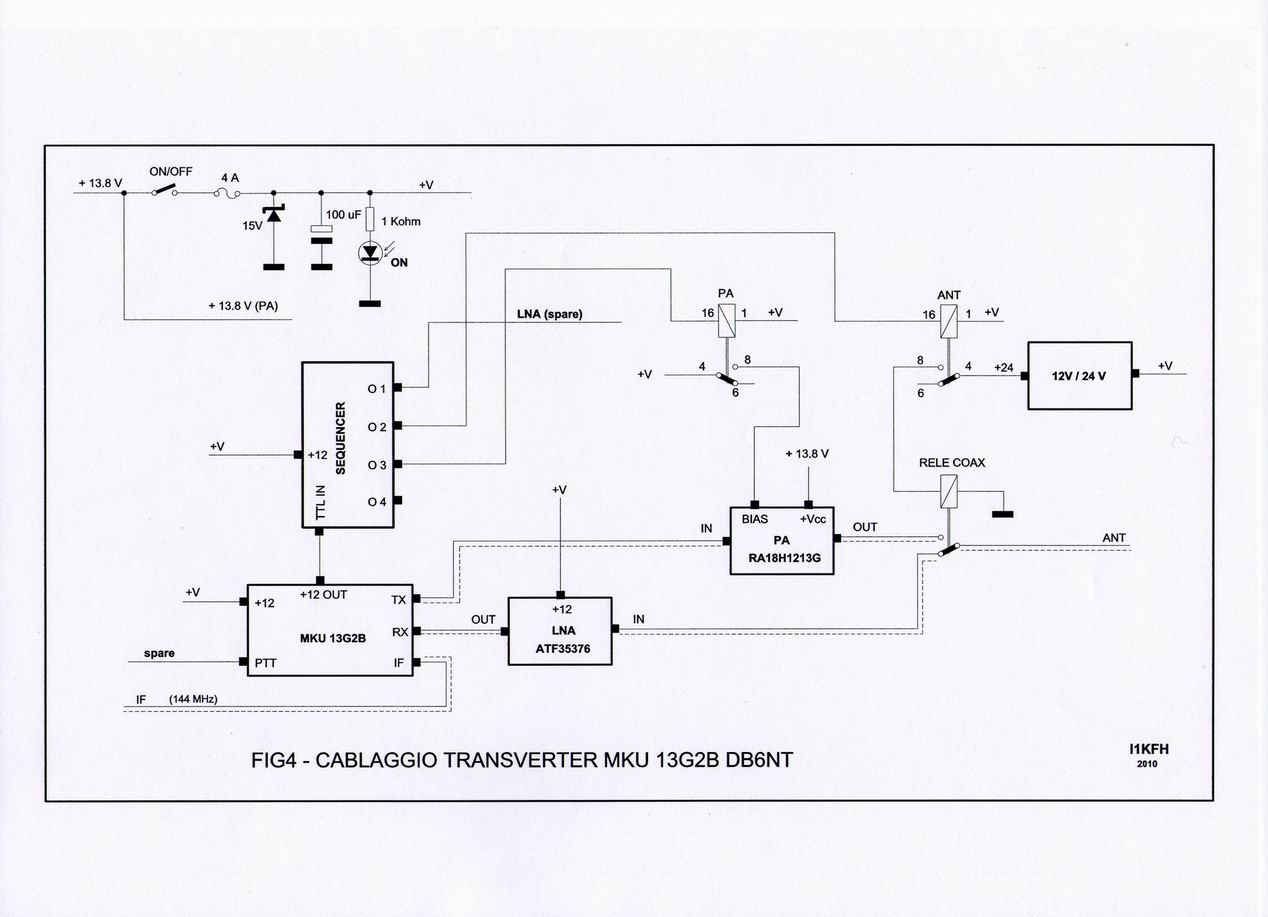

Disegno del Cablaggio del Transverter completo
