photo gallery
 disposizione componenti del trasmettitore |

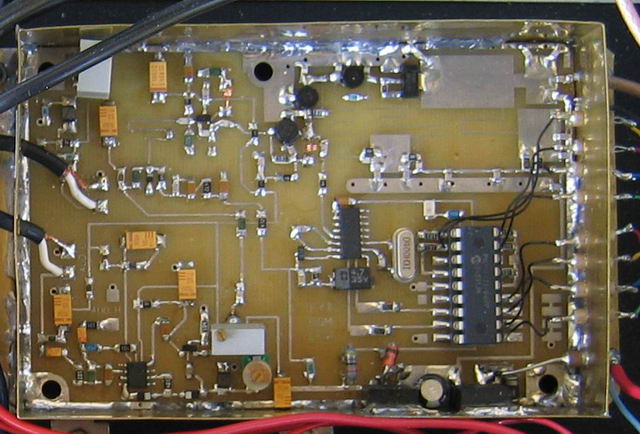

 trasmettitore montato da I2ROM |
 pcb del trasmettitore |
 collegamenti esterni |
 trasmettitore costruito da I1KFH |
Taratura
compensatore Frequenza Sottoportante Video C20
Accendere il trasmettitore ATV. Sintonizzare nelle vicinanze un ricevitore per onde corte a 6.5 MHz posizionato in FM. Collegare un filo all’ingresso antenna del rx HF e posizionarlo nelle vicinanze del trasmettitore ATV. Regolare il compensatore della Frequenza Sottoportante Video C20 del tx ATV in modo da avere il massimo segnale sul ricevitore HF.
Tensioni
sui transistor
- T1 (primo BFR91) in parallelo a R9 (47 ohm) dobbiamo misurare circa 2 Volt. Sulla sua base dobbiamo misurare circa + 0.75 Volt.
- T3 (primo BFR96) in parallelo a R35 (47 ohm) dobbiamo misurare circa 1.9 Volt. Sulla sua base dobbiamo misurare circa + 0.7 Volt.
- T4 (secondo BFR96) in parallelo a R37 (47 ohm) dobbiamo misurare circa 2.3 Volt. Sulla sua base dobbiamo misurare circa + 0.5 Volt.
- T5 (primo BFG35) in parallelo a R39,41 (47 // 47 ohm) dobbiamo misurare circa 3 Volt. Sulla sua base dobbiamo misurare circa - 0.5 Volt.
Se non si
raggiunge la piena potenza di uscita ...
Il trasmettitore deve dare una uscita tra 930 e 970 mW.
Se ciò non accade verificare che tutte le tensioni dei transistor siano giuste.
Nel mio caso il tx aveva un’uscita di circa 800 mW. Eliminando il condensatore
C41 da 0.5 pF l’uscita è salita a 970 mW.
Taratura
trimmer Livello Sottoportante Audio (V1)
Se si dispone di analizzatore di spettro fare in modo che
tra la portante video e quella audio ci siano -15 dB regolando il trimmer V1
senza segnali in ingresso del TX.
Se non si dispone di tale strumento collegare al TX telecamera e microfono,
andare in trasmissione sulla frequenza di un ripetitore e regolare il trimmer V1
fino a quando si aggancia in maniera stabile il ripetitore.
Descrizione dei circuiti
