photo gallery

   Cliccare sulla foto per vedere la massima grandezza con la miglior qualità
   Click on a picture to view it full size with full quality

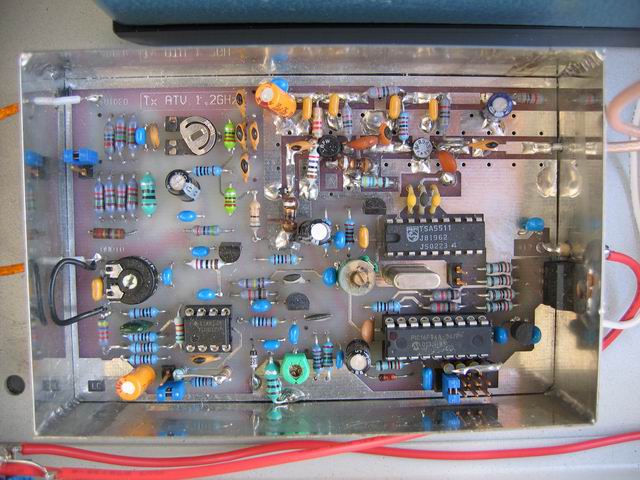

23 cm exciter view

23 cm driver view

23 cm transmitter view

   exciter
Il  progetto dell'exciter per ATV dei 23 cm è stato presentato al meeting microonde di Treviso 2001.
E' stato ideato da IZ3CTS, I3OIB, I3ELL e IW3HNP.
La descrizione, gli schemi e il SW da caricare nel PIC si possono trovare su http://www.arivv.org
Il dispositivo lo ho racchiuso in un contenitore di lamiera stagnata delle stesse dimensioni del circuito stampato. L' alimentazione è collegata allo stampato tramite un condensatore passante da 1 nF forando al punto giusto le pareti di lamiera. I segnali IN VIDEO, IN AUDIO e quello di uscita RF sono forniti o prelevati con del cavetto in teflon tipo RG316 forando la parete di lamiera stagnata e saldando ad essa la calza del cavetto (come si vede chiaramente dalla foto). Se si eseguono le istruzioni degli autori non ci sono problemi e l'exciter funziona subito. L'eccitatore fornisce un'uscita di circa 50 mw.

   programmazione PIC per l'uso del ponte ATV di Campo dei Fiori (VA)
Tutto il mio sistema ATV è stato concepito per l'uso col ponte di Campo dei Fiori (VA). La frequenza di ingresso di questo ponte è di 1237 MHz, ho quindi dovuto modificare il programma del PIC (che originariamente non aveva questa frequenza).

download programma per il PIC

Con il SW modificato i quattro canali sono così diventati:

ch. 1 = 1237 MHz
ch. 2 = 1240 MHz
ch. 3 = 1256 MHz
ch. 4 = 1272 MHz

   driver
Di schemi elettrici di questo tipo se ne trovano in giro dappertutto. Prendendo un po' di qua, un po' di là ho messo assieme il circuito del driver che uso io. Il primo transistor è un BFR96 che amplifica inizialmente il segnale dell'exciter, il secondo è un transistor SMD tipo BFG135. Tutte le induttanze sono disegnate su circuito stampato, tranne L1 che è avvolta con del filo in rame smaltato da 0.15 mm su un diametro da 1 mm (punta da trapano) per una lunghezza di circa 1 cm. Tutti i componenti vengono montati su un circuito stampato in vetronite che misura 53x68 mm.
Per la taratura collegare in uscita un carico da 50 ohm con un wattmetro, e ruotare poi i compensatori blu per la massima deviazione dell'ago dello strumento. Nel mio caso collegando in uscita il bolometro leggevo 330 mW.
Ho dovuto inscatolare il dispositivo in un contenitore di lamiera stagnata altrimenti autoscillava. L' alimentazione è collegata allo stampato tramite un condensatore passante da 1 nF forando al punto giusto le pareti di lamiera.  I segnali RF sono forniti o prelevati con del cavetto in teflon tipo RG316 forando la parete di lamiera stagnata e saldando ad essa la calza del cavetto (come si vede dalla foto).

   PA
Il PA è un vecchio amplificatore lineare per i 23 cm della SSB Electronic, modello PA2310.

   schemi:

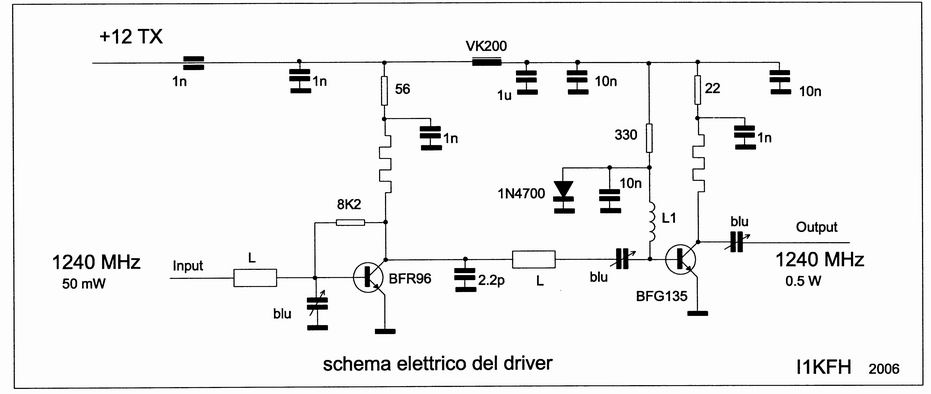

Schema elettrico del driver

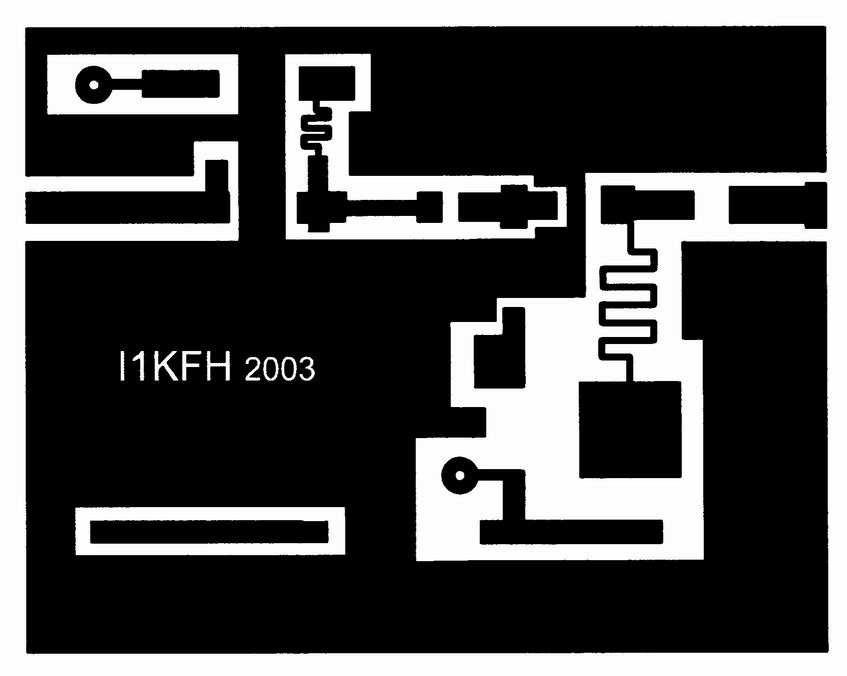

Circuito stampato del driver

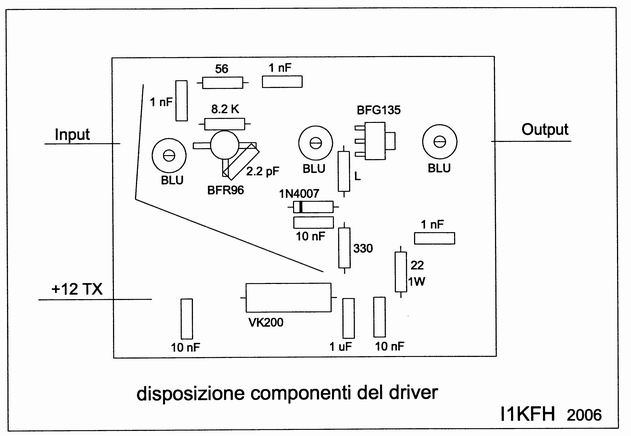

Disposizione componenti del driver
Cablaggio del trasmettitore

   exciter
The exciter project for ATV on 23 cm band is showed to “meeting microonde of Treviso 2001”.
The designers are IZ3CTS, I3OIB, I3ELL and IW3HNP.
You can find ( in Italian language) on http://www.arivv.org   the description, the schematics and the program for download to PIC.
I have installed the exciter in a brass box with the same size of the printed board.
The power supply is connected to printed board by 1 nF feedthrough capacitor. The IN VIDEO, IN AUDIO and RF output signals are connected by teflon cable RG316.
The output power of the exciter is about 50 mW.

   PIC program for using ATV Campo dei Fiori (VA) repeater
My ATV system is made for using ATV Campo dei Fiori (VA) repeater. The input frequency of this repeater is 1237 MHz: at this point I have modified the PIC program.

download PIC program

The frequency channels with the new program are:

ch. 1 = 1237 MHz
ch. 2 = 1240 MHz
ch. 3 = 1256 MHz
ch. 4 = 1272 MHz

   driver
Watch you now the schematic. The first transistor is a BFR96 and it amplifies the exciter signal, the second transistor is a SMD BFG135. All the inductor are drawing on the printed board, only L1 is made (wind about 40 turns of  0.2 mm enamelled wire around 1 mm core).
The size of the printed circuit board is 53x68 mm.
Now connect you to output driver board a 50 ohm load and a wattmeter. Tuning next the blue compensator for maximum signal. I have measured about 330 mW.
I have installed the driver in a brass box with the same size of the printed board.
The power supply is connected to printed board by 1 nF feedthrough capacitor. The RF output signal is connected by teflon cable RG316.

   PA
The PA is an old power amplifier for 23 cm band made SSB Electronic, type  PA2310.

   schematics:
Driver schematic
Driver printed circuit board
Driver layout of components
Transmitter layout and connections
