IL PROGETTO
- Rivelatore a prodotto: la schermatura -

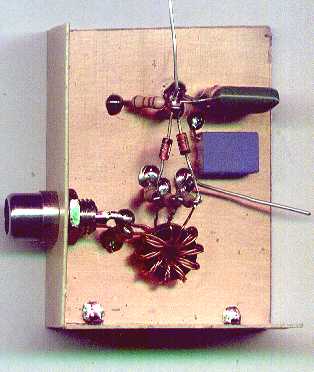

Ora cominciamo a montare i lati della futura scatolina, in un primo momento li fissiamo con due soli punti di saldatura
Poi si monta un secondo lato dopo aver praticato un foro e aver fissato un connettorino RCA

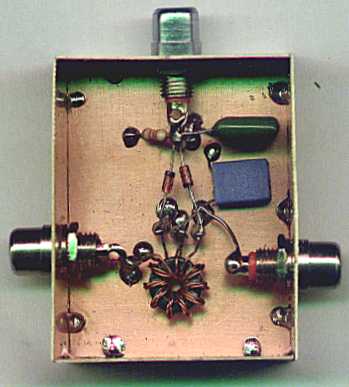

Si completa con gli altri lati
Si applicano altri punti di saldatura per fissare bene e avere un contatto di massa migliore
Infine si prepara un coperchietto che sara' di dimensioni tali da entrare con un minimo sforzo.
Si introduce con il rame verso l'esterno a differenza dei lati che hanno tutti il rame all'interno.
Dopo aver controllato che non ci siano errori nel montaggio si potra' applicare fissandolo provvisoriamente
con un paio di punti di saldatura in modo da rimuoverlo facilmente per eventuali interventi.
Quando poi il circuito sara' stato collaudato totalmente potra' essere fissato in modo definitivo
