IL PROGETTO
VFO seconda parte:- il separatore-amplificatore e l'alimentazione -

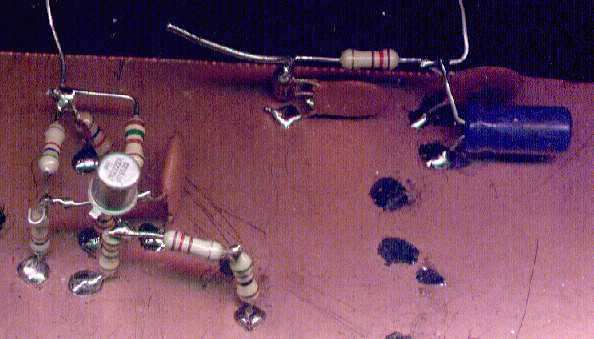

inizio del montaggio:
separatamente ci sono sia i componenti del separatore che quelli relativi allo Zener
il telaietto finito:
il cavetto sul lato sinistro viene dall'oscillatore, quello sul lato destro va al rivelatore a prodotto
il condensatore passante a destra e' l'ingresso dei 12 V, quello a sinistra porta i 9 V all'oscillatore
particolare dello stadio dello Zener, il diodo e' a sinistra della resistenza, in verticale verso massa
