IL PROGETTO
- l'amplificatore di bassa frequenza -
Cliccare per ascoltare una breve registrazione
di cosa si ascolta con il ricevitore
(meta' mattina, puntale di tester come antenna)

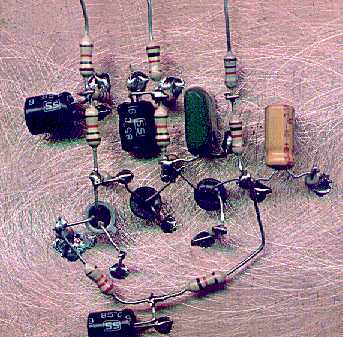

La maggior parte dei componenti montati sulla basetta

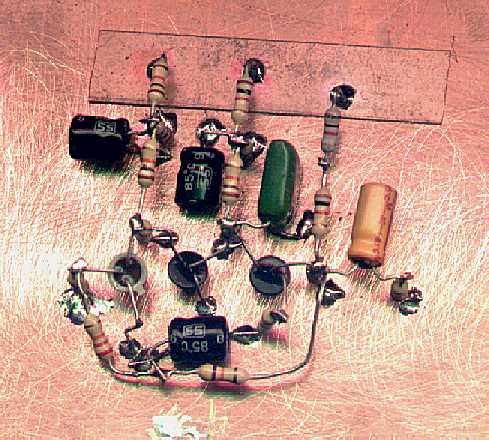

Prosegue il montaggio: e' stata usata una "isola" per l'alimentazione
notare la perfetta "leggibilita'" confrontando l'immagine con lo schema
L'amplificatore inscatolato
a sinistra esce una codina di cavetto verso il rivelatore a prodotto,
a destra il jack femmina per la "cassa" e il passante per l'alimentazione
E' altamente consigliabile montare "bene" e schermare tutto
... pero' funziona anche cosi' ......

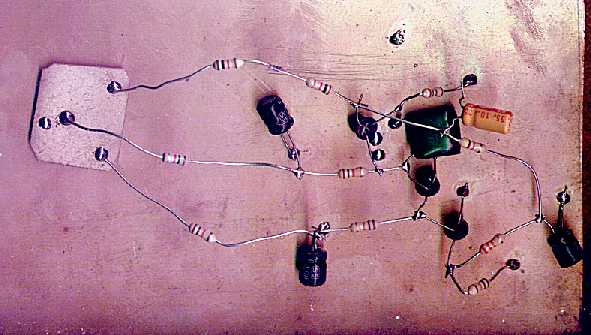

Tre immagini di una diversa versione dello stesso amplificatore
E' tuttavia poco consigliabile cercare la miniaturizzazione in un circuito di cosi' alto guadagno
(in realta' e' sempre consigliabile "stare comodi" se non sussistono motivi importanti per fare diversamente)
-
-
La risposta in frequenza dell'amplificatore
