Ho acquistato Arduino per poter darmi delle grande soddisfazione in merito che tutti parlano, prometto non sono un programmatore C++ la soddisfazione di capire la mia capacita di Radio Amatore dove poteva arrivare delle mie esigente inizia alla ricerca di poter capire le sue caratteristiche di funzionamento del Arduino ho chiesto in parecchi come si programma in C++ nulla, inizia alla ricerca su internet una vasta di programmi di come si usa questo giocattolo, trovo piccoli oggetti di sperimentazione dei ragazzi per la scuola, la mia idea era di poter utilizzare OSD OUT VIDEO la mia scrittura, dopo due mesi di ricerche ho trovato qualcosa che mi ha dato la spinta di poter lavorare ho desiderato il mio call e lo smetter che mi poteva dare il segnale di ricezione del ponte ATV e quando dB avessi sulla mia ricezione, e la possibilità in assenza di segnale.

Questo progetto nasce da un radio amatore Anthony che ha realizzato un sistema video CALL, con il suo progetto e nato questo che vi presento.

Utilizzando Atmega328, del programma OSD e stato scritto da IS0DQH Michele, che ha avuto la pazienza di poter scrivere sull' ASM del codice C++. chi può interessare chiedere il lista scriva una e-mal: [email protected]

Ho cercato di capire come avviene la programmazione, mi e stato inutile essendo poco in materia della programmazione di Arduino, no ho esperienza, con l'aiuto di Maurizio IZ4FTD, mi ha dato la possibilità di capire come realizzare la programmazione, ha spiegato tutto il procedimento come avviene la preparazione sul Arduino, la libreria del Video OSD-OUT, e il file OSD-Video e stata realizzato da Michele, sul listato si può modificare mettendo i vostri dati, il Call, Locar, Città, e altri sistemi da poter visualizzare, una volta fatto si passa sulla programmazione con Arduino tramite la porta USB, avviene l'uscita dei dati.

Ho realizzato una PCB grazie un OM Anthony mi ha fatto una scintilla, di esterno utilizzando i due integrati Atmega 328 e LM1881, e ringrazio anche Luigi I2BGB mi ha suggerito mettere LM358 per il segnali che si possano invertire sui tipi di ricevitori, sul Pin 8 IC LM1881 a SINCRONISMO generato di un segnale in uscita.
PCB-HGI OSD per Arduino dopo aver realizzato il master e montato tutti i componenti, ho programmato Altimega328, il risultato e stato alla grande vedendo la capacità di generare la bassa risoluzione pixel bianchi come si vede le foto, Ringrazio Michele che ha avuto la pazienza di poter scrivere sull' ASM del codice C++ di Arduino.

OUT-TV Video il codice della sorgente per fare prove su altri sistemi io ho ricavato in questo sito fili originale in questo sito http://nootropicdesign.com/ve/ per fare dei altri prove in futuro.

Una volta messo in atto mi permetteva di vedere lo SMITTER con un segnale riceve da un ponte, a questo punto ed nato il primo prototipo, a sua volta ho inserito anche un LM358 che mi permette di utilizzare il segnale in entrata alla rovesci con il progettino dato da Luigi hai il compito che possa lavorare e una conversione di rovescio di tensione se il segnale va a salire la tensione scende se va il discesa la tensione sale, questa variante si autoregola automaticamente a secondo il tipo di segnale in arrivo della propagazione, vedi lo smitter che lavora vedi foto.

ARDUINO link sono tutte le prove test con Arduino..

http://forum.arduino.cc/index.php?topic=13706.0

http://garydion.com/projects/videoverlay/

ARDUINO Shield per uscita video prove test

http://www.adrirobot.it/arduino/video_shield/arduino_video_shield.htm

Chi vuole progettare dei circuiti : http://fritzing.org/download/

Le prime prove per capire il sistema: https://code.google.com/p/arduino-tvout/

Le prime Barre fatte le prime esperienze : http://www.javiervalcarce.eu/

Generare video OSD con Arduino : http://kiwitricopter.blogspot.it/generate-video

ARDUINO Shield uscita video spiega Michele Youtube........

Osd atv video: https://www.youtube.com/watch?v=8dWj46woOwc

L'ospite di questo sito ha creato più o meno il circuito utilizzato qui , tutto quello che ho fatto è striscia giù e così ho potuto creare un unico versione unilaterale del suo disegno originale.

Le librerie necessarie per questo progetto possono essere scaricati da qui o dal sito degli autori. Le librerie utilizzate sono versioni del codice sorgente originale che crea il generatore video composito modificati. Scaricare il file zip e aggiungerli alla cartella Arduino / Librarie esistente, caricare il codice nella parte inferiore della pagina nel Arduino IDE e flash tuo Atmega 328.

Questo circuito è ideale come un video economico per un video composito, una sorgente video composito può venire dalle vostre telecamera o da una sorgente vostra video sorveglianza di casa.

Ho usato il tutorial di trasferimento di stampa qui per creare il circuito stampato .
Quello che ho fatto con il seguente circuito è striscia giù il più possibile e creare un circuito stampato per esso. Aggiunto un pulsante per il circuito e codificato esso.

Creare il circuito stampato, e seguire la sovrapposizione di immagini qui sotto per costruire la vostra tavola, Upload il codice sottostante per un Arduino tramite un trasferimento Arduino Uno R3 il chip per il circuito e aggiungere una telecamera . È possibile modificare il codice per quanto è in questo modo che visualizzi quello che vuoi dire , la sua abbastanza facile da seguire basta guardare la funzione in basso e modificano i valori al loro interno, si raccoglierlo in pochissimo tempo e se si rovinare tutto appena rifasare il chip con il codice originale e ricominciare .

http://en.wikipedia.org/wiki/PAL

http://en.wikipedia.org/wiki/Ntsc

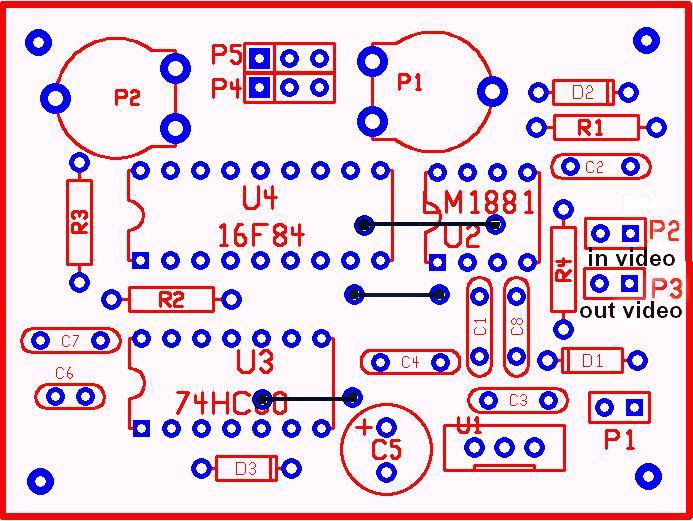

No Master, no PCB, No Schema

grazie no progetto

OSD test in Video

PCB solo test

OSD ( Finito )

OSD ( Finito )

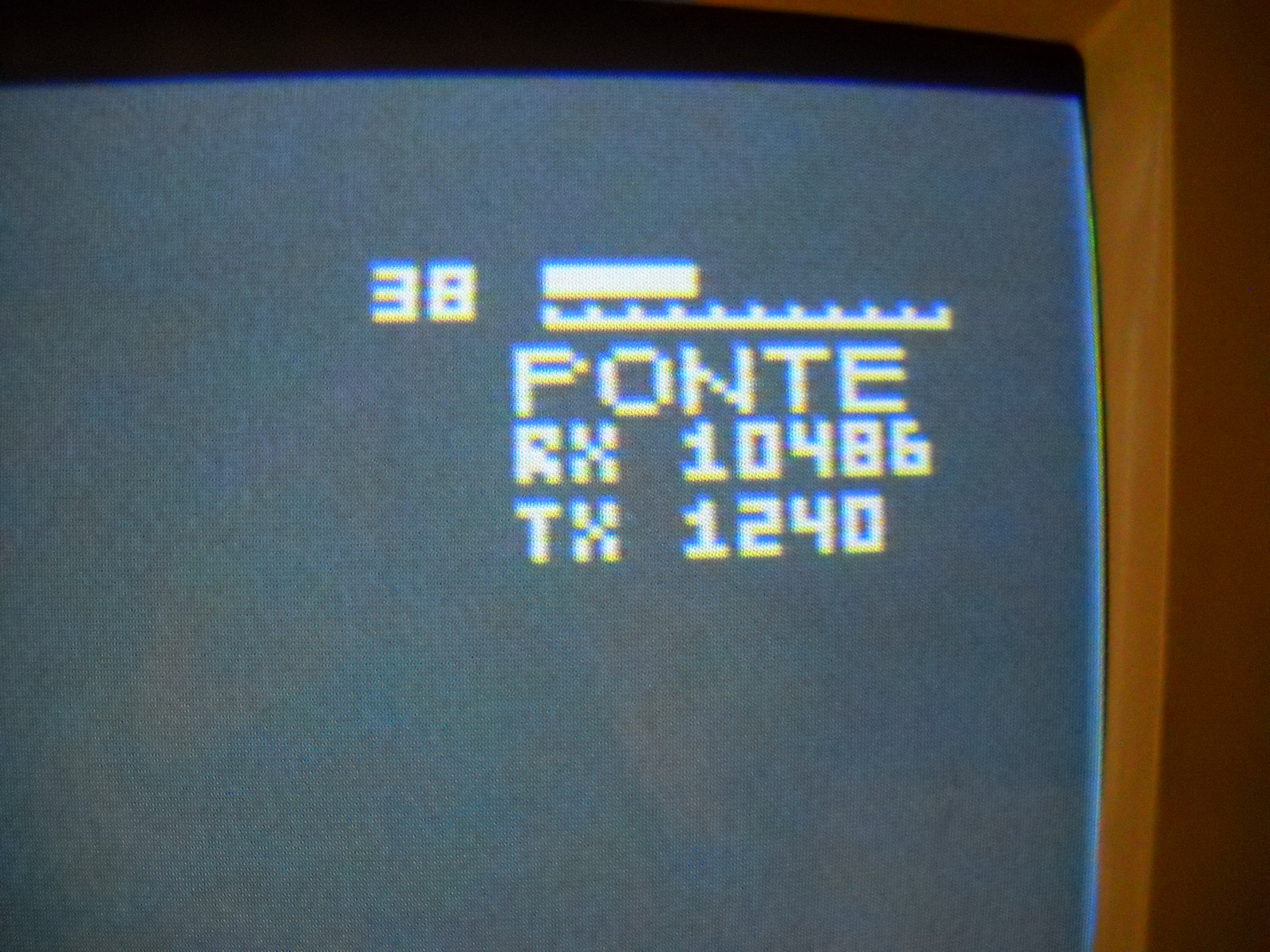

OSD ( ATV TX-RX 38 dB )

OSD ( ATV TEST )

OSD ( schermata video )

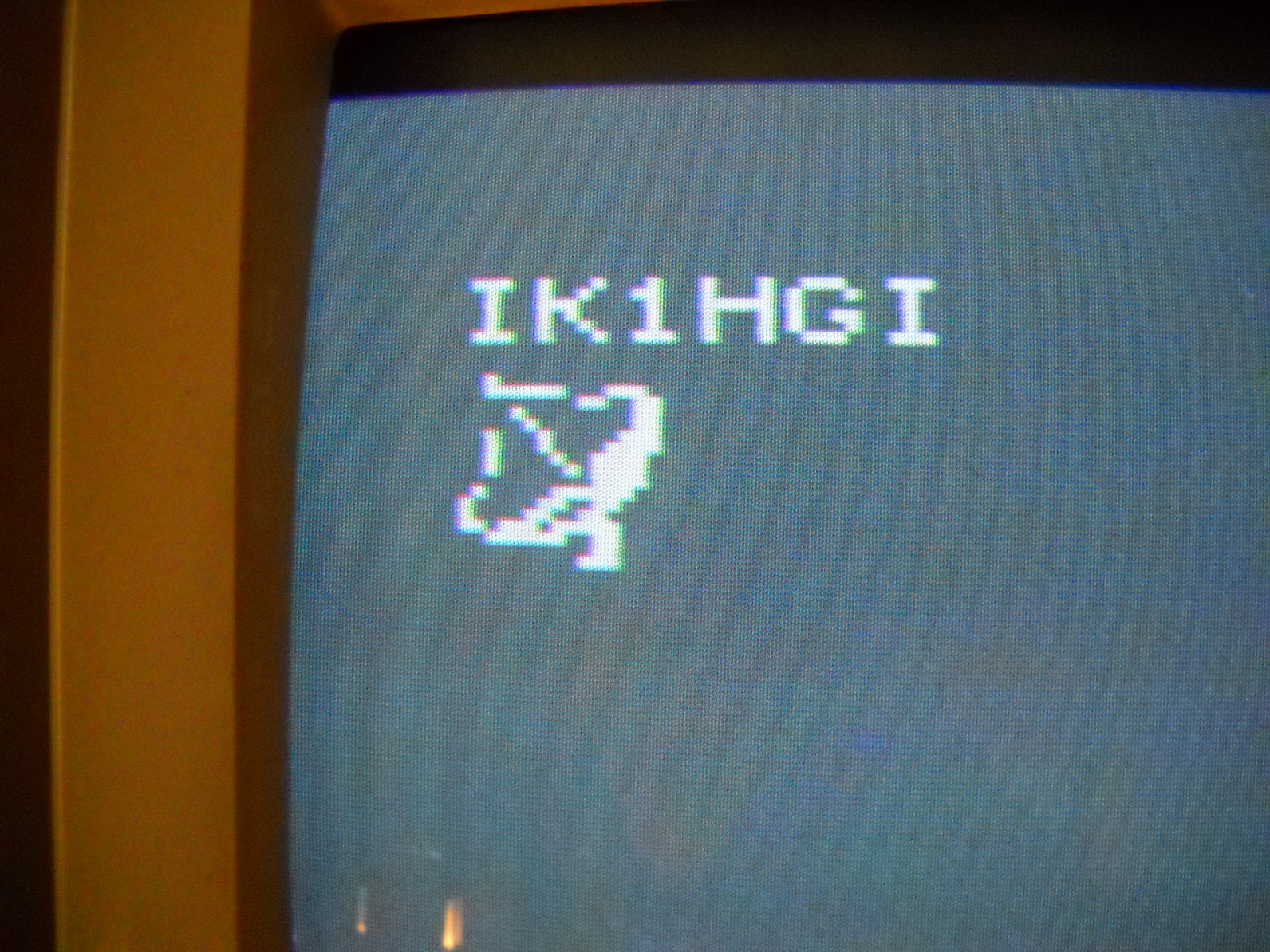

OSD ( IK1HGI )

OSD ( la posizione sul ricevitore )

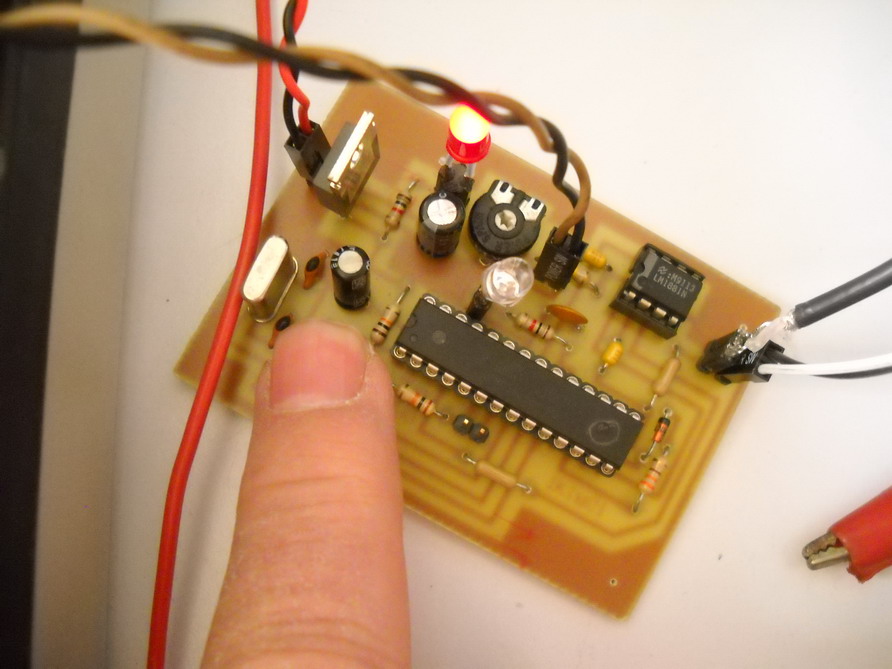

OSD ( Reset )

OSD ( video )

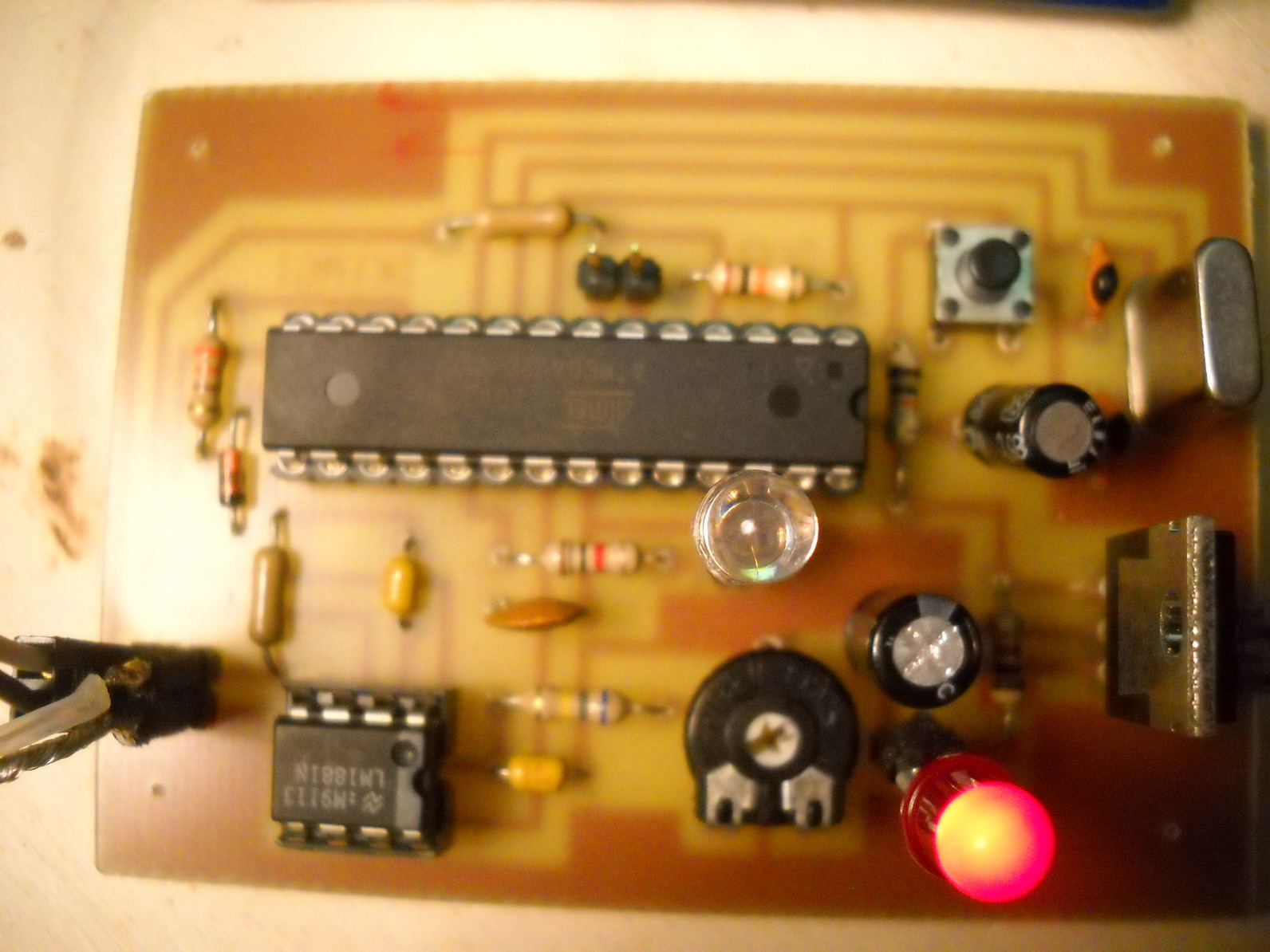

OSD ( Finito )

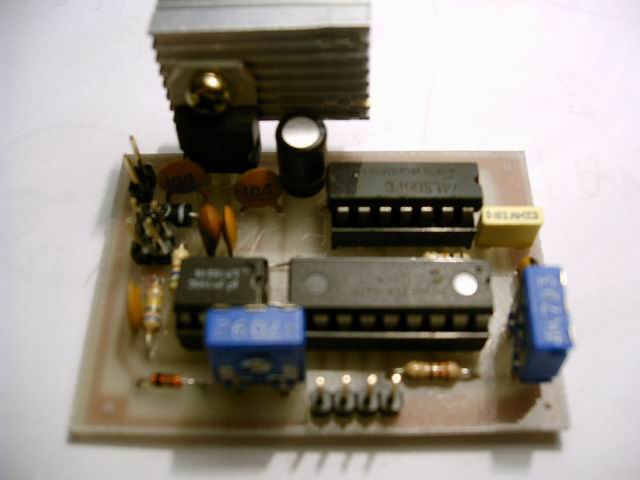

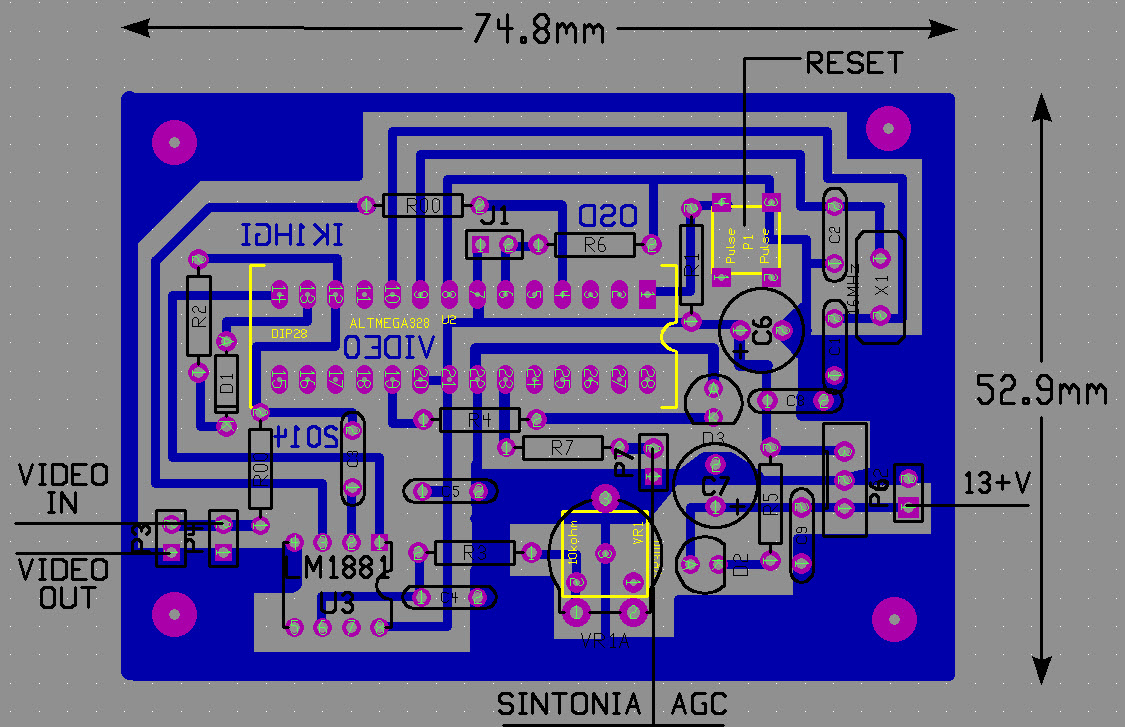

OSD ( PCB )

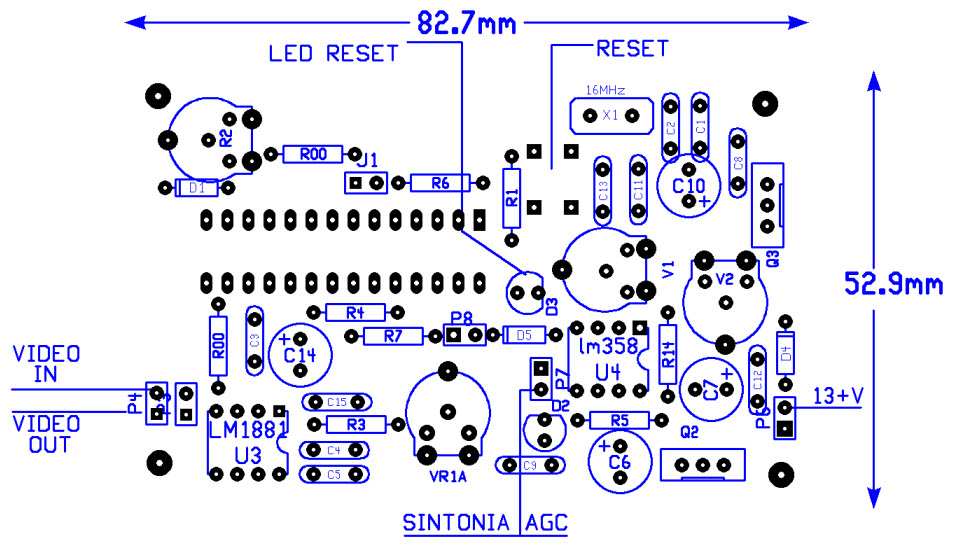

OSD-lm358 ( Finito )

Mi rimane altro che augurarvi buon lavoro saluti ik1hgi Antonio Se avete dei problemi mandami un messaggio rispondo, accetto consigli.
