ATV 10Ghz
ATV 10 Ghz Diodo Gunn
Il progetto
realizzato da me nel passato del 2000 ho ricavato nelle fiere un
Dion Gunn, una cavità per la sorveglianza dei dei appartamento o
negozi.

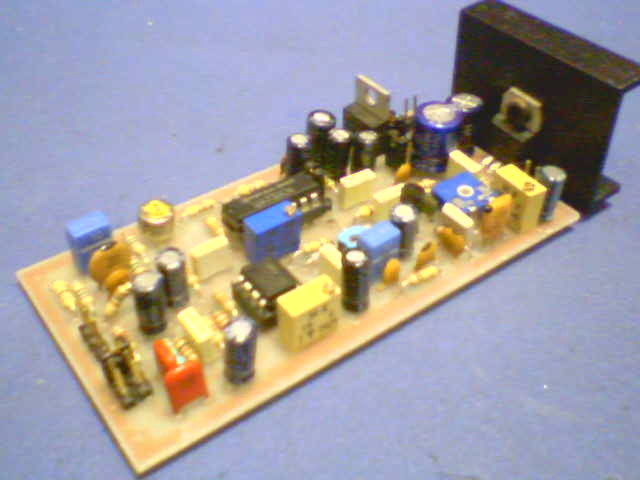

Ho rifatto una nuova basetta Modulatore
Banda Base ho utilizzando il solito integrato NE592 oppure
UA733, la parte trasmittente si può utilizzare due
modi di trasmissione sia con
Diodo Gunn oppure utilizzare DRO, in quando sulla basetta
predisposto anche la parte per far modulare il Diodo Gunn,
vedi schema poter utilizzare entrambi facendo riferimento al circuito la
parte modulatore del diodo Gunn ulteriori vantaggi di poter fare delle esperienze in ATV la
foto si vede è un semplice trasmettitore per i
10Ghz con potenza in
7 milliwatt, vede all' origine cavità
antifurto.
Per inizializzare
TV out,
monoscopio è necessario specificare
una risoluzione e se
utilizzare lo standard
NTSC (USA,
Canada, Giappone,
parti del Sud America)
o allo standard
PAL (Europa,
Australia, Africa,
Asia, parti del
Sud America).
può essere utilizzato
per visualizzare monoscopio a colore
TV-out
|

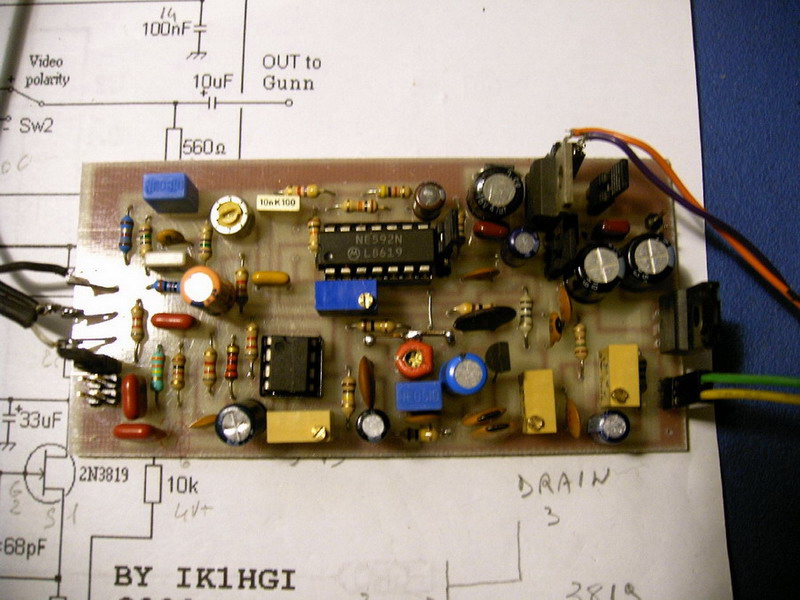

Modulatore ho utilizzato due
diversi sistemi basta selezionare con dei jamp DRO ho
GUNN
http://en.wikipedia.org/wiki/PAL
http://en.wikipedia.org/wiki/Ntsc |
|
Ho utilizzato Cavità diodo Gunn
Il diodo
Gunn è un componente affidabile, facile da poter
sperimentare livelli di uscita particolarmente segnali video
e audio, rende particolarmente adatti basso rumore di
fondo, sistemi di
trasmissione nelle applicazioni del controllo della dinamica
essendo una elevata potenze di
trasmissione, sui 7 milliwatt
Gunn schema
Gunn PCB
Gunn schema pcb comp.rar
|
Ho
utilizzato con cavità Diodo Gunn
Il Diodo Gunn è un componente a microonde utilizzato in
moltissime applicazioni che prevedono una conversione di
segnale di bassa frequenza ad altissima frequenza, come bassa impedenza, alimentazione
a basso voltaggio e sopra tutto stabilità della frequenza di
oscillazione, di cui la sua alimentazione si aggira intorno
6,7 volt non superare la soglia dei 8 volt.
Quest'ultima, viene determinata da una cavità
risonante sulla vite, varia la frequenza per esempio il mio Gunn varia la
frequenza fra 10.300 al 10.500 Mhz, di fatti più su si va perde
la densità di video.
Scots_Guide diodo gunn
|
|
 |

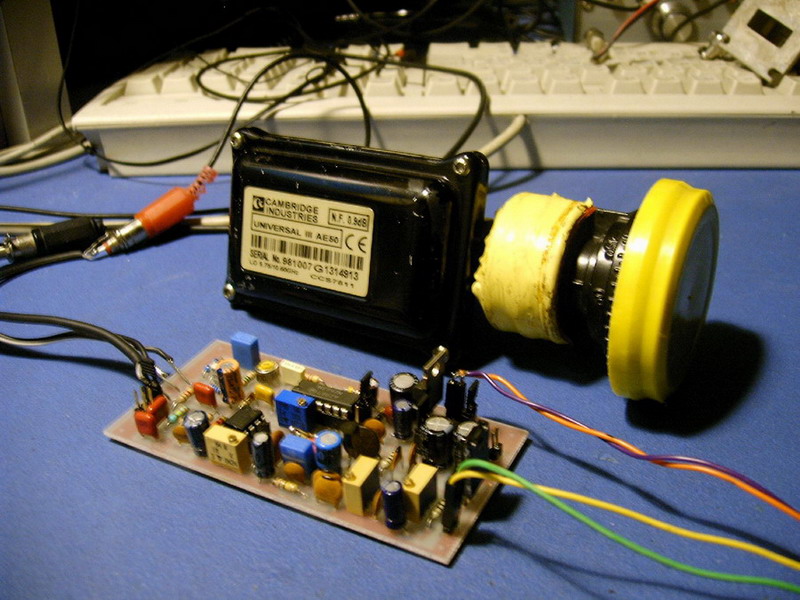

Modulatore DRO
Nella foto ho fatto anche delle
prove con un DRO
ho utilizzato Cambridge
modificato da me nei anni passati, nel sito dall'autore
Alberto ik8uif spiega come agire alla modifica.
Chi interessato ad modificare
un LNB Cambridge può andare sul sito IK8UIF
IL sistema viene regolato
secondo la sua risonanza di oscillazione del DRO della
frequenza adatta da utilizzare e
sufficiente il segnale del video.
Cambridge modificato nel 2004 chi e interessato può andare sul
sito IK8UIF |
|
|

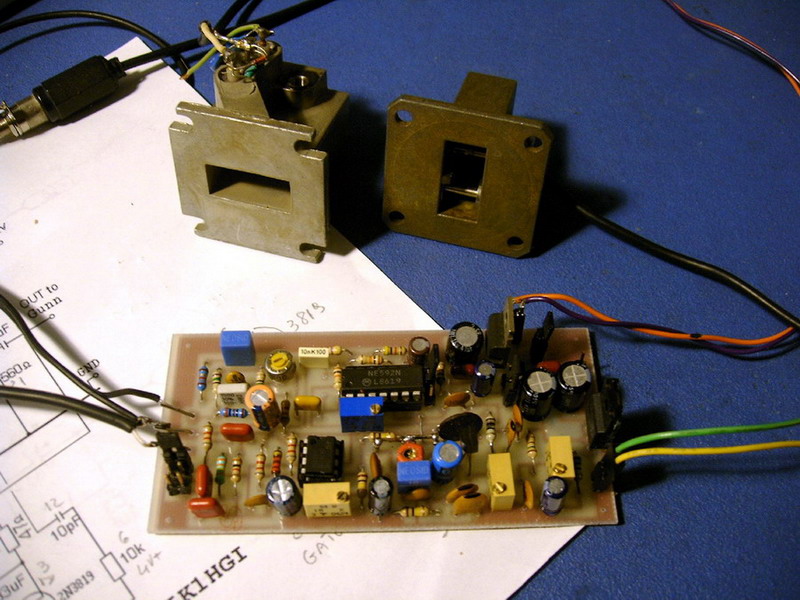

Modulatore GUNN
Nella foto ho fatto la stesse prove con una cavità diodo Gunn da 7
milliwatt, ATTENZIONE non tutti i diodo Gunn riescono a modulare
perfettamente, nella mia relazione ho provato DIVERSI DIODI,
ho scontrato su 4 su 2 non riuscivo a stabilire la qualità, ho inserito un segnale
delle barre
come vedere sul filmato, se avete la vostra cavità, modula
perfettamente sei stati fortunati all'acquisto, oppure se
volete che vi porti una potenza di 1 watt ho realizzato
accoppiato un lanciatore ed un Gunn di poter di 7mw al una
potenza di 1 watt, qui in questa pagina ho avuto il
risultato 1WAT
atv-progeto Gunn_Diode_Controller
UN SEMPLICE
BASE BAND FM 10GHz
