ATV 10Ghz
Prima sperimentazione ATV 10 GHz Diodo Gunn
Come molte persone hanno scoperto, di produrre un'immagine TV da
un oscillatore a diodo Gunn, ma molto difficile da ottenere
immagini di alta qualità con audio. Questo disegno supera molti
dei problemi incontrati con semplici circuiti è tuttavia ancora
facile da costruire e creare.

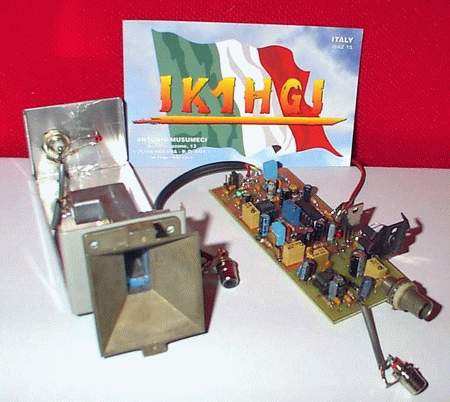

Questo progetto
come vedete la
foto è un semplice Trasmettitore a 10 Ghz con Diodo Gunn con potenza in
7 mW, si tratta oggetto di antifurto che si utilizzava in casa
o
nei negozi, come si vede all' origine cavità
antifurto
Ho ricavato la parte dove utilizza il diodo
Gunn, ed sulla ricezione non ho utilizzato ma non fa caso per noi, in quando
utilizziamo un ricevitore SAT per TV. Ho realizzato questo progetto
che mi tenevo dentro da anni la trasmissione ATV, volevo avvicinare
i neo Radio Amatori sulla sperimentazione delle prime
esperienze delle microonde, per
la trasmissione ATV in banda 10g amatoriale.
|
 click
Per inizializzare
TV out,
monoscopio è necessario specificare
una risoluzione e se
utilizzare lo standard
NTSC (USA,
Canada, Giappone,
parti del Sud America)
o allo standard
PAL (Europa,
Australia, Africa,
Asia, parti del
Sud America).
può essere utilizzato
per visualizzare monoscopio a colore
TV-out
http://en.wikipedia.org/wiki/PAL
http://en.wikipedia.org/wiki/Ntsc |
|

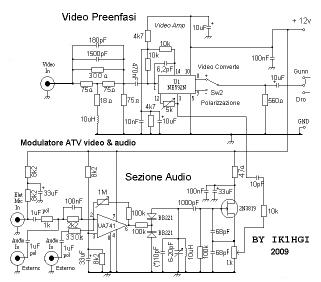

Modulatore
La realizzato della basetta con
entrata video e audio, il cuore del modulatore integrato Ne592 un mix audio e video,
nella sezione audio ho
utilizzato un semplice integrato UA741. La composizione dei componenti
osservare con attenzione i punti in rosso del link, la massa sul lato componenti e sotto
lato
rame devo essere un saldati.
La basetta come è stata
preparata in opera, si nota bene la saldatura di sopra sulla
massa. |

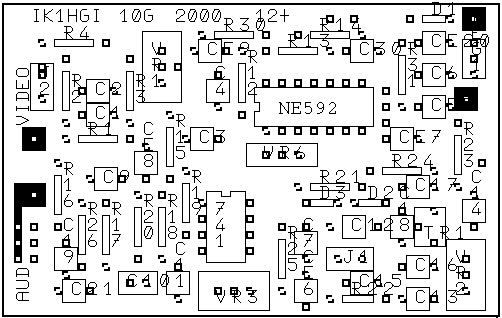

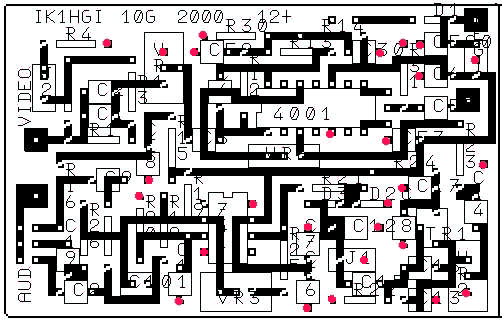

Master doppia faccia
IL Master e composto a doppia facciata la misura
corrisponde 80x50. Come si vede i componenti messa in
rosso è il link, un piccolo
suggerimento i fori anche se non
sono ramati va bene lo stesso purché la saldatura del componente
viene fatta in due posizioni sopra e sotto
il link. (vedi
foto)
|
Sull' ingresso audio sono presenti dei
ponticelli nel circuito per la connessione: (1) 8 +V microfono,
(2-3) video, tv, videoregistratore o altro, quindi fate attenzione
a non CORTO CIRCUITARE meglio se create tre ingressi distinti.
|
Click
8 x 5 cm
|
OPERA Di REGOLAZIONE
Una volta montato il
tutto dovrete effettuare le semplicissime tarature anche senza
strumenti.
Regolate il
trimmer 5k
del Video Gain
Controllo è regolatelo per il massimo guadagno. In caso di
scarso risultato, accertatavi che il sintonizzatore sia in
frequenza giusta.
Regolate il
trimmer100
per quanto
riguarda la luminosità in uscita del video.
Regolate il
compensatore
di Turner.
La frequenza della due sottoportante Audio si deve
regolare fino a leggere sul piedino di ingresso del filtro la
frequenza di 6,5Mhz. |
click
 |
Master in stampa
La
basetta è composta a doppio facciata ramata, il circuito
misura cm 8 x 5 usare una normale basetta per circuiti
stampati del tipo teflon, la basetta per collegare al diodo
Gunn misura in cm 4 x 2.5, chi e interessato può ricavare il
file
download
Arianna 442K disegni master
ho
utilizzato la stampante HP910 per la stampa:
Gunn. prn /s >prn
Basetta Diodo Gunn
(Lato Saldatura
Gunn)
Qui potete scaricare il
programma
Arianna
(Arianna 380kmb)
Una volta installato il programma
pronto per uso, necessario per la
visualizzazione del file txatv1.wbr gunn.wbr da stampare :
Caricare il file
txatv1.wbr
Printer Pcb per stampare il file txatv1.wbr Programma per utilizzare Arianna completo Qui puoi scaricare il programma
Arianna
Arianna Download
|
Modulatore Audio e Video

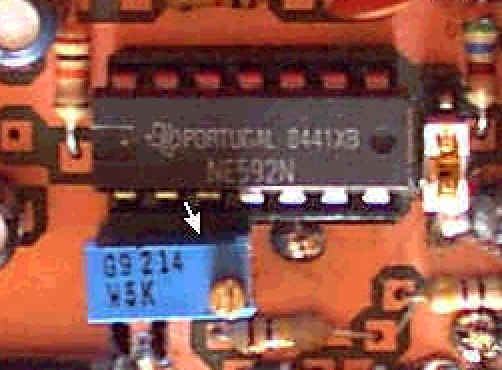

IL
controllo Trimmer del piedino 12-5 del integrato NE 592 e
il Video del Guadagno andrà di volta in volta
regolato il livello video in ingresso.
Il
cavo da utilizzare per andare al diodo Gunn è del tipo TV da
75 OHM, oppure del cavo R58. |

click
|
Antifurto a Diodo Gunn
click
La ricerca
del Diodo Gunn di solito si trova sulle bancarelle delle fiere,
organizzati dei radioamatori o dei venditore.
Primi tempi
veniva utilizzato per impianti antifurti, in casa o negozi, come si vede
la cavità
antifurto |
Band plein
3cm
(10Ghz) |
BAND
GHz |
STATUTO |
Power Fixed Mobile |
NOTE |
10,300 10,450 |
Secondario |
300w 10w |
Al Mode |
10,450 10,500 |
Secondario |
300w 10w |
Al Mode |
|
click
|

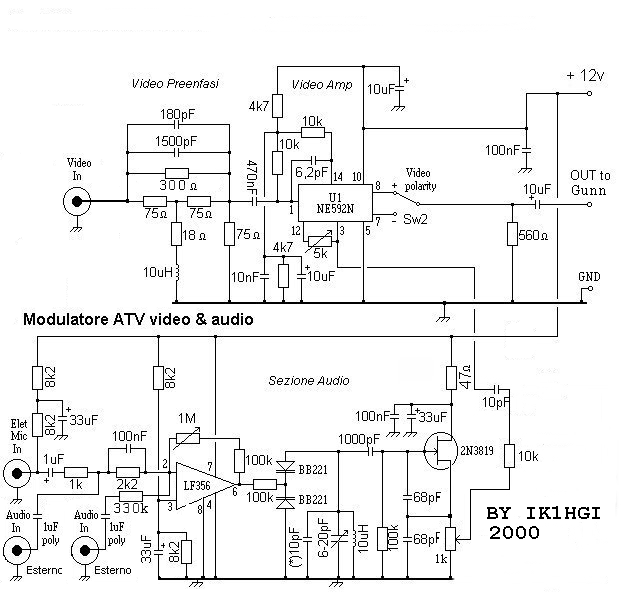

Schema Modulatore DIodo Gunn TX
Lo schema che si vede in lato nella foto è il
cuore del modulatore, del TX del Gunn, il funzionamento
del Diodo Gunn, consiste con un regolatore di tensione il
78L05, entrata IN e
alimentata 12+V, entrata del segnale della Banda-base
erogata del segnale del Video e Audio del modulatore, la
tensione di pochi volt 1, viene la miscelazione del Video e Audio, ad questo punto
regolare il trimmer Vr5 sul Diodo GUNN di
6,5/7,5 volt non superare la soglia dei 8 volt di
tensione in uscita del Diodo Gunn che si brucia.

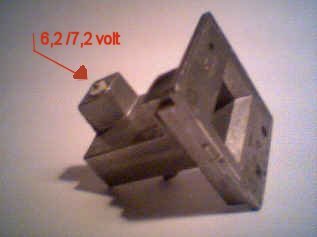

Tramite il
Trimmer Multi Giri da 1k (VR5) e la R23 150 ohm
si regola la tensione fra 6,2
/ 7,2 volt all'uscita del regolatore del 78L05 questa tensione
di corrente stabilisce la portante del VIDEO E AUDIO, non è un complesso, solo avendo stabilito la
soglia della tensione al diodo Gunn.
Chi non
avesse della strumentazione, ricavate un LNB già modificato
per la banda 10GHz amatoriale, quelli non modificati non si può
utilizzare non avviene nulla.
A questo
punto agire sulla ricevitore analogico SAT trovare il segnale
della sintonia da voi trasmesso.
|

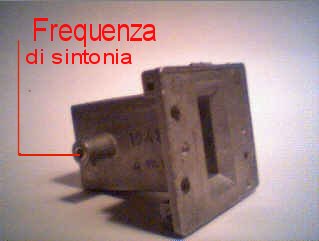

Regolazione Diodo Gunn
Trovare di frequenza sul diodo Gunn, tramite la vite
che agisce sull'oscillazione di frequenza, girare di volta in volta
sulla vite di regolazione, basato al livello video e audio in
ingresso. Se abbinate un segnale sull' ingresso del
modulatore anche un generatore di segnale a
barre a colore, potete
vedere il segnale tramite un cavetto schermato nell' ingresso
video, regolando la vite lentamente, fino che il segnale
avviene si vedrà sul
vostro monito ricevitore SAT analogico, sintonizzare
la frequenza xxxx sui 10 Ghz, fino che trovate il segnale modulato
sul video le barre è l' audio, ho nota si può
ricavare dal uscita della Pic 16F84 che genere del
suono. |
 |
Modulatore Diodo Gunn
Ho rifatto
la basetta che il mio prototipo era stata realizzata su mille
fori, la basetta realizzata su una piastra ramata comune per
circuiti misura 40 x 20,5 mm.
Master per diodo Gunn
2kb
Download |
click |
click
|

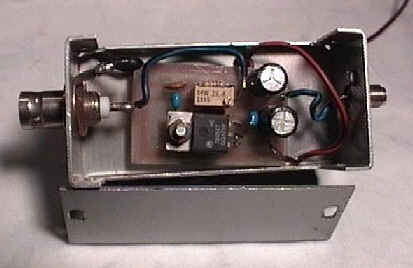

Istallazione
Qui viene dettagliata come inserire dentro la scatola, una
piccola raccomandazione se Possibile! i fili corti, la basetta si può realizzare anche
con la basetta mille fori, non comporta nessuna variazione del
modulatore, il segnale produce corrente modulata viene
regolato il trimmer V1 1k, regolare la corrente fino ha leggere
sul test 6,2+ volt, al capo del OUT
del 7805 verso il diodo Gunn è la
massa.
