Il primo OSCAR in orbita
Geostazionaria: Phase
4-A Solo pochi giorni fa
la designazione Amsat
QO-100: Qatar-Oscar 100
Il satellite che ospita il nostro payload,
Es’Hail-2, è stato lanciato il 15 Novembre 2018 da Cape
Canaveral (Air Force Station Space Launch Complex 40) su un
Falcon 9 di SpaceXCome molte persone hanno dato la possibilità a tutti
radioamatori di collegarsi con Satellite geostazionario Sat
Q-O -100 Es'Hail-2P
OSCAR payload: - S-band UP / X-Band DOWN -
Linear Transponder (bent-pipe) - WB: DATV & NB: SSB, CW, PSK
Es'hail-2 (P4-A) il primo OSCAR geostazionario del Qatar
(2400 Mhz UP - 10.489 Mhz DW) Stazione RX
Parabola 60 Primo fuoco Stazione TX
Parabola 80 Offset 10W SSB / CW) (DATV a banda larga da 10W
)
DVBS-2 V2.0.12
L'ultima versione DVBS-2
SWL-markro92
programma
ottimo lavoro realizzatocirca l'anno scorso ho sviluppato un
ricevitore DVB-S in software per saperne di più
sull'elaborazione del segnale e il multi threading /
ottimizzazione SIMD. Questo software dovrebbe essere il punto di
partenza per sperimentare e implementare il mio ricevitore DVB-S
su una scheda FPGA. È stato principalmente scritto per uso
personale, quindi non è molto facile da usare.
Forse questo è interessante anche per te, perché ci sono molte
persone qui con le schede SDR.
Spero che tu possa dare un feedback e critiche costruttive.
Questo software funziona solo su CPU abbastanza moderne con set
di istruzioni SIMD e supporto AVX, controlla se la tua
CPU non supporta
potresti provare a
eseguire CPU-Z se non
sei sicuro.
Dovrebbe essere Intel Haswell e versioni successive.
Ci sono alcuni screenshot allegati come riferimento a come
dovrebbero apparire le cose l'output MPEG-TS è localhost, UDP sulla porta 8888.
Testato con RTL-SDR e hackrf. LimeSDR non è testato, forse
funziona, forse no.
- Centra il transponder
DVB-S, in modo che sia
al centro del diagramma
FFT.

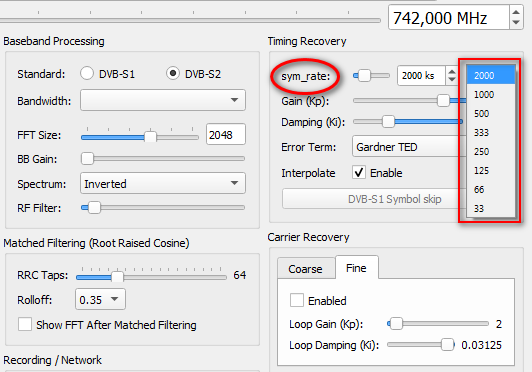

- Cambia il cursore
Symbolrate in modo che
sia vicino alla velocità
effettiva del simbolo.
L'utilizzo della casella
di controllo "Mostra
filtro FFT dopo
corrispondenza" aiuta.
- Gioca con i cursori di
guadagno e smorzamento
del loop di recupero del
tempo fino a quando non
riesci a vedere un
cerchio all'interno del
diagramma IQ e imposta
le impostazioni di
guadagno in banda base
appropriate senza
overdrive.
- Abilita il ripristino
dell'elemento portante
(grossolano, fine non
utilizzabile al
momento)e gioca con il
guadagno / smorzamento
del loop. Maggiore
guadagno per il blocco,
fino a quando non si
vede una costellazione
QPSK derotata. IL
guadagno più basso
successivo con lo
smorzamento ridotto
funziona meglio.
- Ruota la costellazione
e salta i simboli, fino
a quando non vedi il
contatore della
sincronizzazione salire.

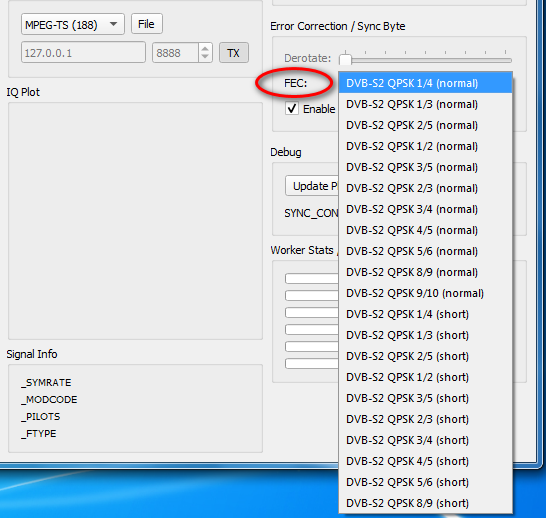

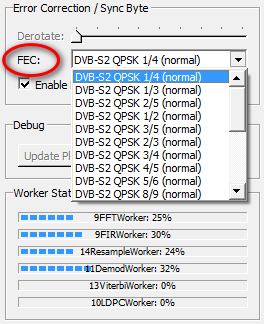

Non dimenticare di
scegliere la tariffa FEC
corretta prima.
Sono stato in grado di gestire facilmente il
software e realizzato una semplice
guida di avvio, disponibile per chiunque nella mia casella personale
nico on7ndr.
eccolo anche sul mio dropbox ... versione 2.0.10
dvbs-gui
nel caso in cui qualcosa sia andato storto sul server ...
Il segnare
era molto buono non riuscivo ha
capire come potrei potessi
riceve questo e la seconda volta
che vedo questo segnale il
dubbio non ricevevo non e molto
facile questo tipo di
trasmissione e ricevere era
passati dell'ultima volta lo
stesso segnale ma ricevuto

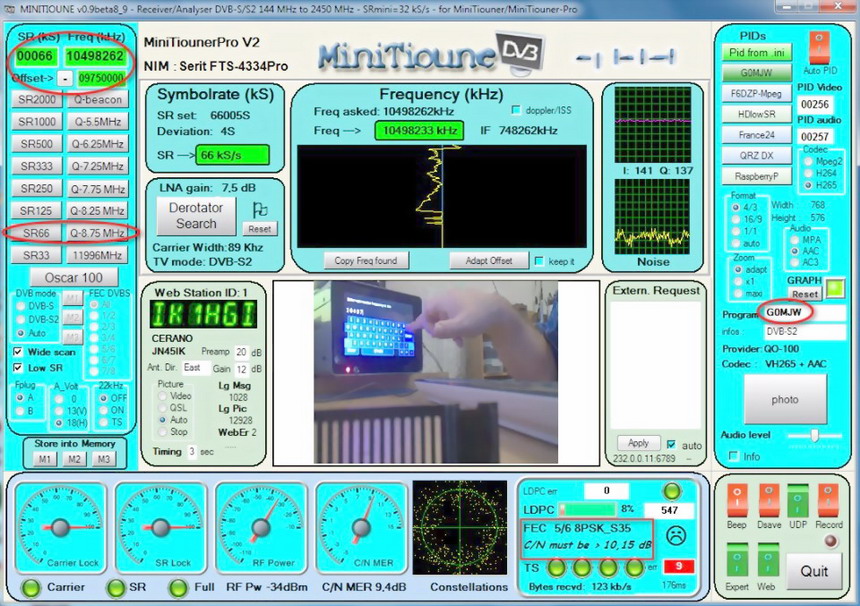

MiniTioune e di poter

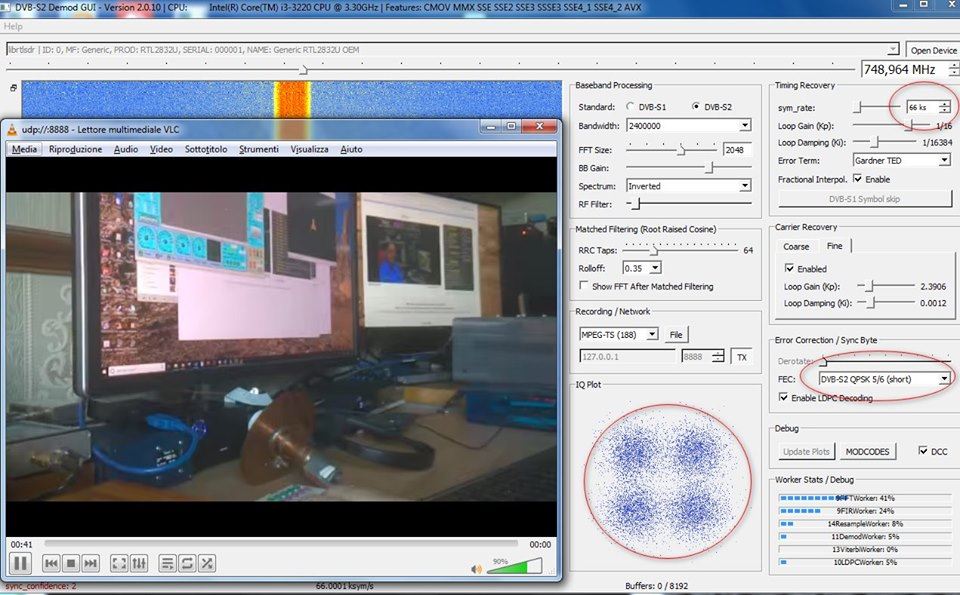

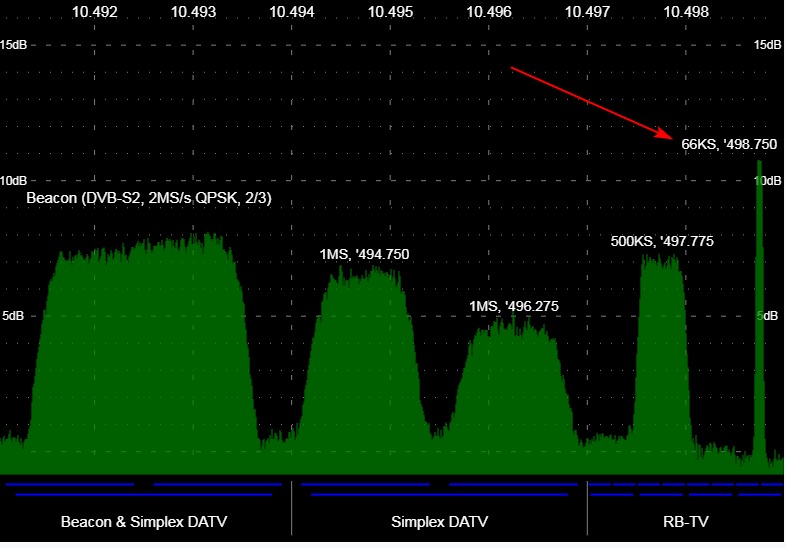

ricevere il segnale sym_rate 66
e fec dal om G0MJW dei Test di
questo tipo di trasmissione Sry_Rate 66
Ricevuto la prima volta
Sym_Rate 66
Ricevuto seconda volta Sym_Rate 66
Segnale di codifica Sym_Rate
e Fec

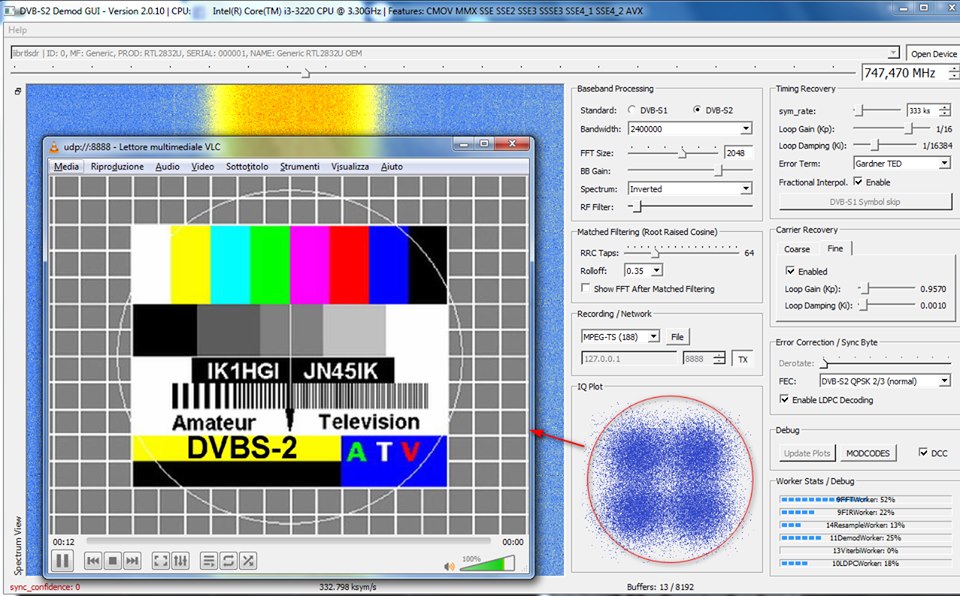

Sistema di
ricevere i segnali Video DATV
con il programma VLC e di
impostare URL

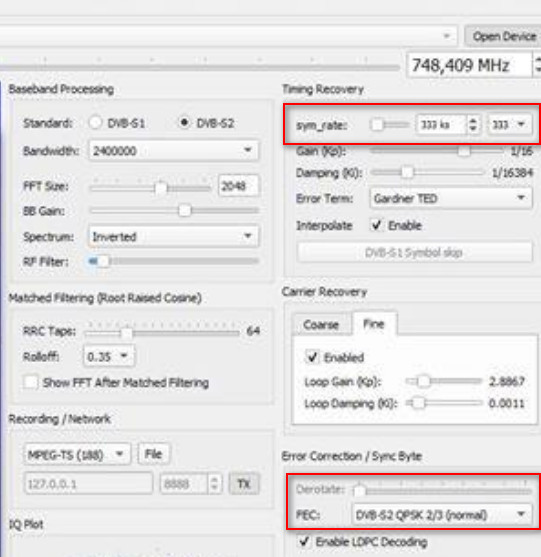

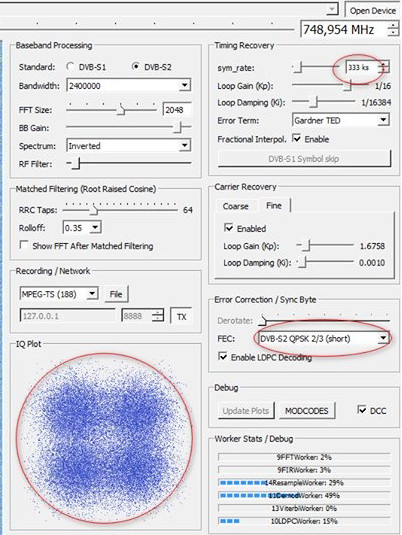

Come
configurare il programma dvbs-2
con le informazioni utile si
puoi liberamente ricevere le
immagini con
il programma senza dover
spendere dei €uro, in

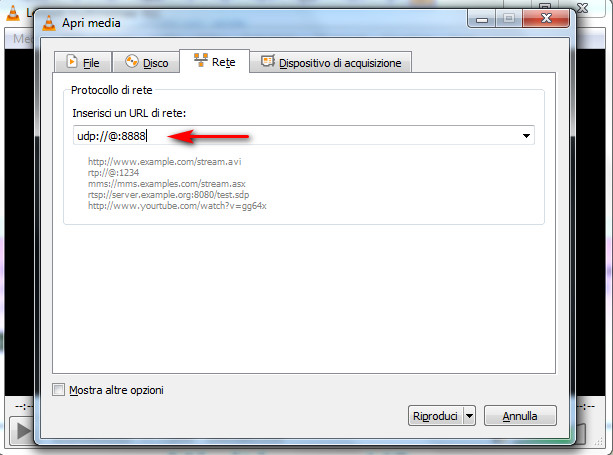

seguito di usare VLC
per ricevere immagini del video e di
impostare il parametro
la porta 8888 di udp,
come descrivo sulle
foto.
1) Installazione del driver:
decomprimere CDM212xx_Setup.zip
ed eseguire CDM212xx_Setup.exe
come amministratore.
Ciò installerà il driver e il
D2XX.dll. >

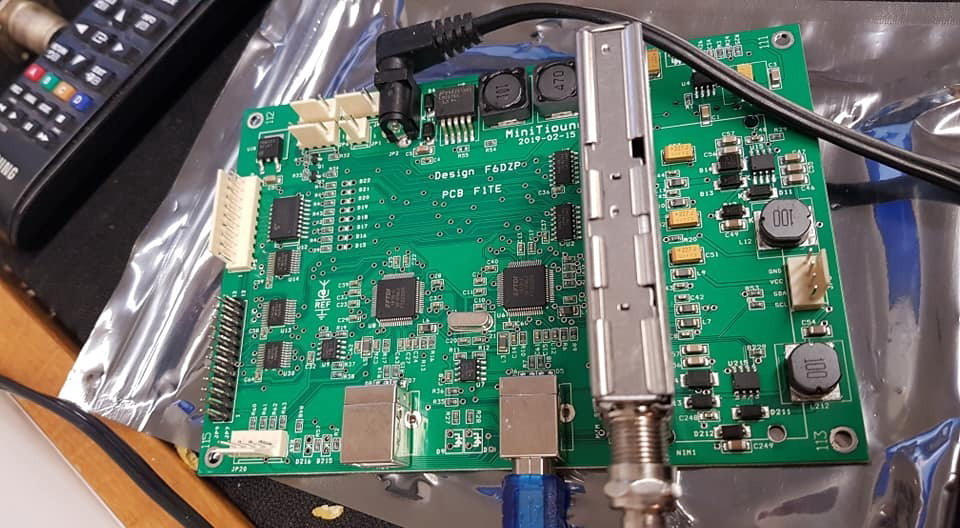

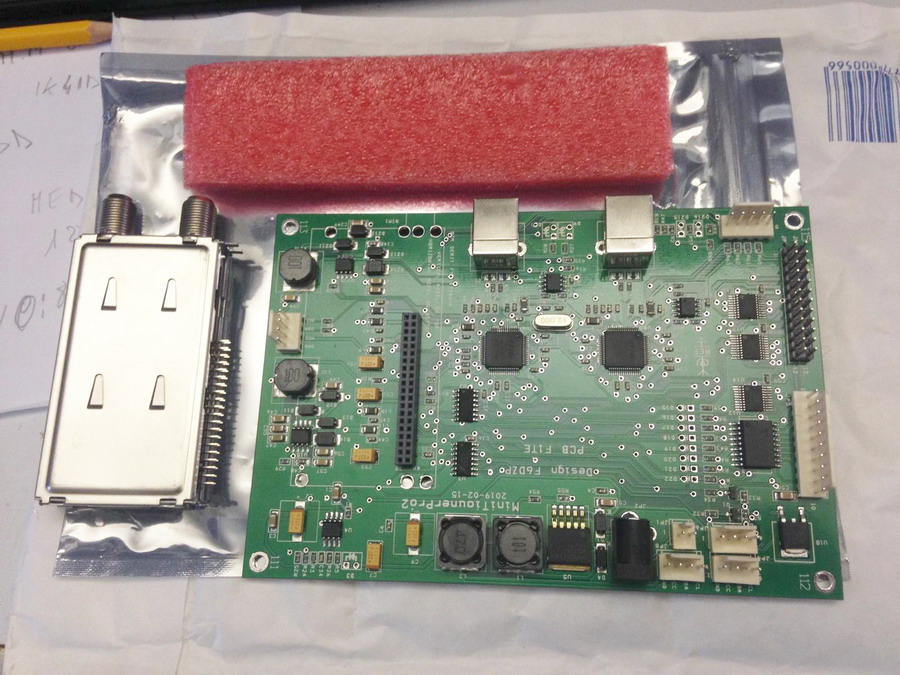

2) Collegare MiniTiouner al PC.
Utilizzare un cavo USB di buona
qualità
Quindi, quando si collega il
MiniModule per la prima volta,
Windows installerà i driver che
corrispondono all'impostazione
predefinita del minimodulo.
Qui in ricezione
Selezione tipo DVB-S
Il software
essere riavviato
Riavvia il
software e sarai in grado di
configurarlo. (Per finire i dettagli ...)

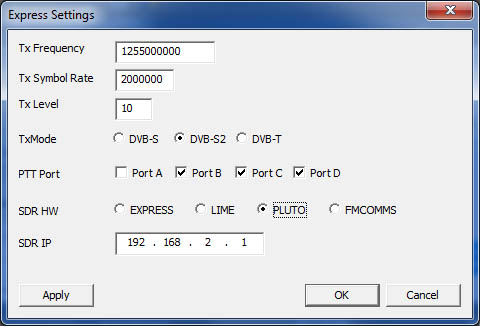

Quando tutto sarà impostato,
puoi fare clic sul pulsante
PTT "Trasmetti"

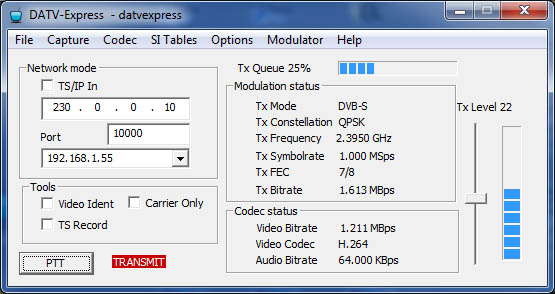

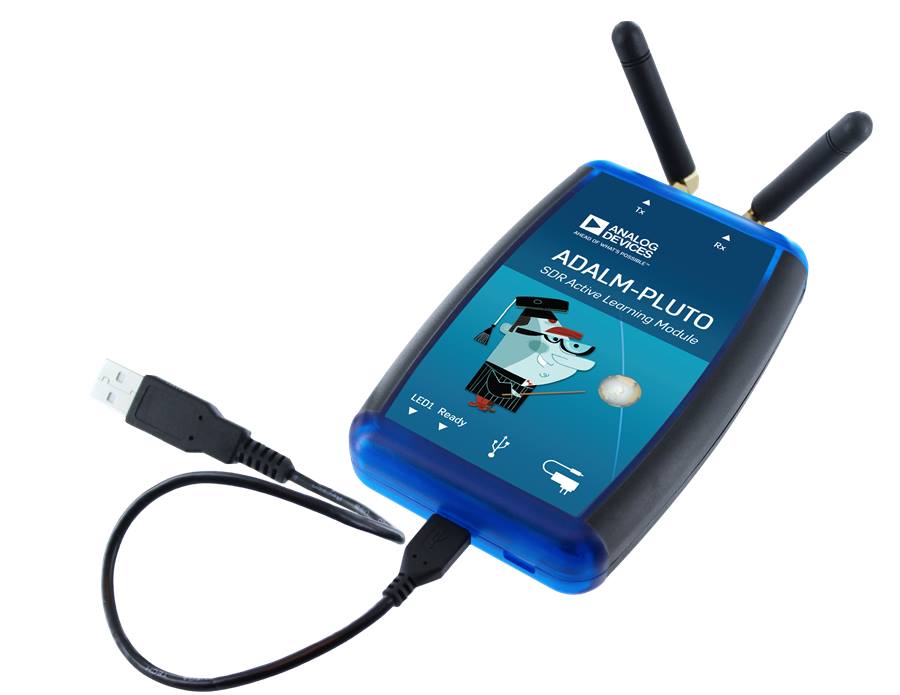

Con solo questo dispositivo e il
suo PC o Rpi, possiamo
trasmettere in DATV, DVB-S o
DVB-S2 su molte delle nostre
bande. Ho testato 437 MHz, 1255
MHz e 2.395 GHz.
Risultati in ricezione con
Minitioune: 1a impostazione:
SR1000 in DVB-S che offre il
miglior risultato.
Qui vediamo
che la scheda DATV-Express è molto potente
in DVB-S2 8PSK,
quindi questo è un problema relativo al
Pluto: DVB-S2 nei segnali IQ di
temporizzazione a bassa velocità è
degradato.
(di nuovo: questo degrado non è catastrofico
e non impedisce l'uso di Pluto e DVB-S2_8PSK
a basso tasso) F6DZP
