Dal progetto realizzato Om G8GML Paul Melbourne ha progettato una antenna pannello per 23 cm, la pubblicato cq-tv182.pdf  29-Apr-1998 17:06 863K, la descrizione della antenna si può utilizzare 6 Loop con un guadagno 12 dB. L' antenna  principalmente del risulta eccellente superiore ad una long Yagi, e composta di bay 1, 2, 4, fino a 8 bay loop:

• 1 bay 6 loop guadagno 16 dB

• 2 bay 6 loop guadagno 19 dB

• 4 bay 6 loop guadagno 22 dB

• 8 bay 6 loop guadagno 25 dB



  La mia descrizione riporto come si può realizzare in due orette, chi ha un po' esperienza di fare antenne. Ricavare del filo rigido del diametro 2,8 mm, (oppure 2,0 mm) la lunghezza del filo di  80 cm, ricavare 2 pezzetti di  alluminio  ho  ferro  per delle  misure 30 x 89, (creare una dima) per iniziare ha realizzare l'antenna  sotto ci sono le foto da eseguire.  oppure fine pagina ricavare il manuali originali  cq-tv182.pdf  29-Apr-1998  863Kb

Antenna finita su due Pannelli

La polarizzazione Orizzontale

L'angolo che sia perfettamente a 90°

Qui indica il punto da piegare ad angolo retto

Parte finale del primo pezzo

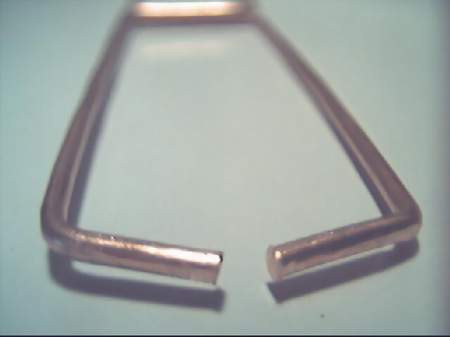

Fate  un distacco di 5 mm a formare una

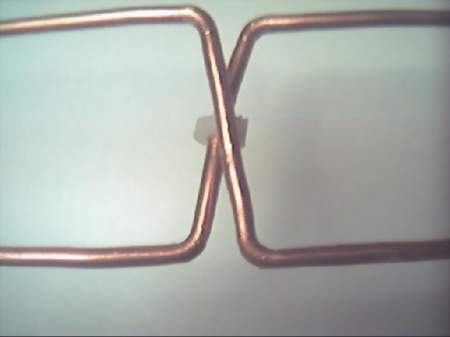

 (  X  )  inserire  una rondella di teflon

Qui in serie dentro a pressione

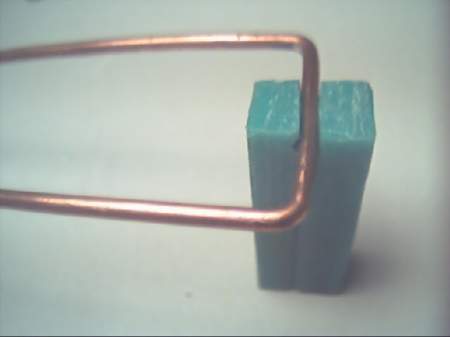

Qui di sagomare la distanza 5 mm

Tagliate del teflon 4x1,5 cm, un foro 3mm in

un lato ho usato filo rame 2,8mm

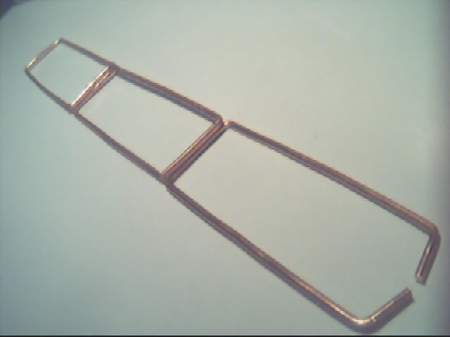

Qui il finale già pronta

Tagliare 10 cm della lunghezza sagomare il rame

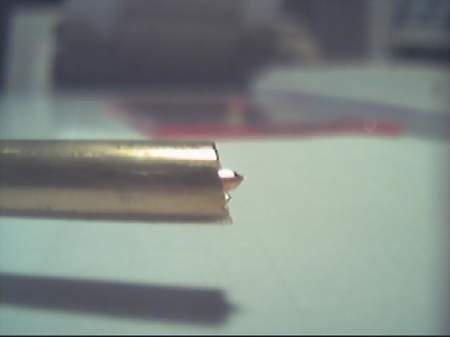

Tagliare le punte una distanza 1,5 mm ed ben limate

Saldare ( N ) come spiega sui cerchietti la procedura

Qui come si vede le due pezzi saldati

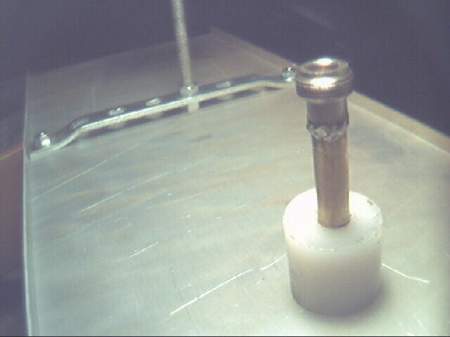

Qui si vede il finale già saldata sul tondino

Come fissare il teflon con 4 bulloni di rame

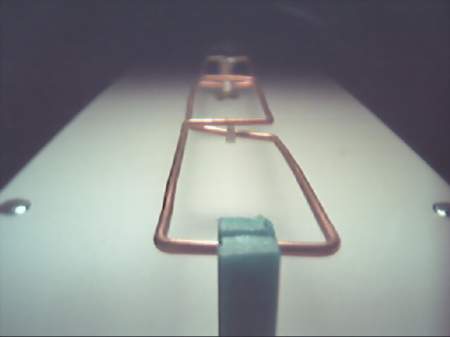

Qui si vede L'Antenna Finita

Qui come si vede sull' altro lato dietro

Schema dell'antenna  Drawing

La polarizzazione Orizzontale

Magazine cq-tv182.pdf  29-Apr-1998 17:06 863K
