Benvenuti nel Firmware personalizzato
ADALM-PLUTO QO-100 DATV

Grazie per aver testato questo firmware personalizzato. È principalmente destinato a creare una piattaforma facile per TX / RX sul satellite QO-100, ma potrebbe essere utilizzato su altre bande.

This zip file should include these files:



Professore ADI

Filename Purpose
boot.dfu DFU file for First Stage Boot Loader, and U-Boot
boot.frm Firmware file for First Stage Boot Loader, U-Boot and it's default environment
pluto.dfu DFU file for Pluto Firmware, this would include FPGA Bit File, Linux kernel (all drivers), and ram based file system
m2k.dfu DFU file for M2k Firmware, this would include FPGA Bit File, Linux kernel (all drivers), and ram based file system
pluto.frm Firmware file for Pluto Firmware, this would include FPGA Bit File, Linux kernel (all drivers), and ram based file system
m2k.frm Firmware file for M2k Firmware, this would include FPGA Bit File, Linux kernel (all drivers), and ram based file system
uboot-env.dfu DFU file which includes the default U-Boot environment

Pluto/M2k Firmware Updates [Analog Devices Wiki]

Come posso verificare se il dispositivo è in modalità DFU?

Quando il dispositivo è in modalità DFU, il LED DONE SPENTO,LED1 è costantemente ACCESO. Il dispositivo commuta il suo USB PID in 0xB674 (PlutoSDR DFU) Finestre

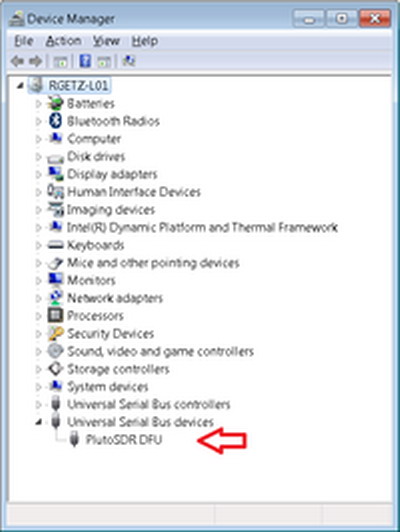

Verificare con Gestione periferiche e verificare se viene visualizzata la modalità DFU.





Rigenerazione Firmware in modalità DFU



Inizialmente, il Plutone è collegato al PC tramite un cavo USB che gli porta anche il suo alimentatore da 5V (presa USB a sinistra sul Plutone, la destra è libera). Se non vedi (o non vedi più) un'unità Pluto (G: ad esempio) con Esplora risorse, devi ripristinare il firmware utilizzando il seguente metodo. Inizia trasformando il Pluto SDR in un lampeggiatore EPROM.

  1. Scollegare

    il cavo USB da Pluto

  2. Sul PC, creare una directory C:\DFU (utile se si

    deve ripetere l'operazione nel tempo)

  3. Scarica il


    software da mettere lì: UPDATE. BAT
    a) Vai https://raw.githubusercontent.com/analogdevicesinc/plutosdr_scripts/master/UPDATE.BAT
    b) Copia

    il contenuto (seleziona tutto il testo e fai CTRL-C) c) Apri

    il blocco note (Blocco note) e copia questo contenuto su di esso (CTRL-V) d) Salva questo contenuto in

  4. C: DFU chiamandolo UPDATE.BAT (scrivere tutto in maiuscolo)


  5. Contenuto di aggiornamento BAT.

    Firmware  vai a

  6. https://github.com/analogdevicesinc/plutosdr-fw/releases

    Scarica  plutosdr-fw-v032.zip

    (in fondo alla pagina, sotto "Risorse") Decomprimi e metti pluto.dfu e uboot-env.dfu nella directory C: \ tmp\DFU (abbandona altri file) Alla fine, abbiamo 3 file in
    C: \ tmp\DUF\UPDATE.BAT, pluto.dfu e uboot-env.dfu


  7. Su Pluto, tieni premuto il pulsante Reset (a sinistra della presa USB) e collega il cavo USB.
    Fallo in quest'ordine. Una volta collegato il cavo, rilasciare il pulsante di ripristino.


  8. Eseguire UPDATE. BAT
    a) Nella finestra delle domande (in basso a sinistra del desktop), digitare shell, che apre la finestra di esecuzione della riga di comando.
    b) Vai a DFU>  C:\tmp\DFU
    c) Digitare UPDATE. BAT uboot-env.dfu <INVIO> Lo script si svolge e termina con "done".
    d) Digitare UPDATE. BAT pluto.dfu <INVIO> Attendere un minuti lo script si svolge a termina dice sulla scritta con "fatto".
    e) Digitare Exit per chiudere la finestra alla fine scrive come sotto!!:

Microsoft Windows [Version 6.1.7601]
Copyright (c) 2009 Microsoft Corporation. All rights reserved.

C:\tmp>UPDATE.BAT c:\tmp\pluto.dfu
dfu-util 0.9

Copyright 2005-2009 Weston Schmidt, Harald Welte and OpenMoko Inc.
Copyright 2010-2016 Tormod Volden and Stefan Schmidt
This program is Free Software and has ABSOLUTELY NO WARRANTY
Please report bugs to http://sourceforge.net/p/dfu-util/tickets/

Opening DFU capable USB device...
ID 0456:b674
Run-time device DFU version 0110
Claiming USB DFU Interface...
Setting Alternate Setting #1 ...
Determining device status: state = dfuIDLE, status = 0
dfuIDLE, continuing
DFU mode device DFU version 0110
Device returned transfer size 4096
Copying data from PC to DFU device
Download [=========================] 100% 8694467 bytes
Download done.
state(7) = dfuMANIFEST, status(0) = No error condition is present
state(2) = dfuIDLE, status(0) = No error condition is present
Done!

C:\tmp>

  1. Rimuovere il cavo USB PLUTO. Il riavvio è fatto e il LED a destra brilla e quello a sinistra lampeggia.
    PlutoSDR (D:) può essere trovato in Esplora risorse (o F: o G: o altro a seconda dell'albero del PC) e puoi vederne il contenuto.

  2. Puoi trovare IIO (riepilogo di "Pluto SDR IIO USBD") nel gestore dispositivi (sotto "Dispositivi Serial Universal Bus").
    Lo stesso sotto "schede di rete": Pluto SDR USB Ethernet / RNDIS gadget.

Grazie a  ON7NDR del suo supporto di attivare Pluto in originale.
