FST4W 136,000 Khz e 474,200 Khz
e
Tutte le bande
|
|
Auto calibrato Si5351A FST4W & WSPR MEPT
Ieri
sera trovato un pò di tempo ho giocato con il mio

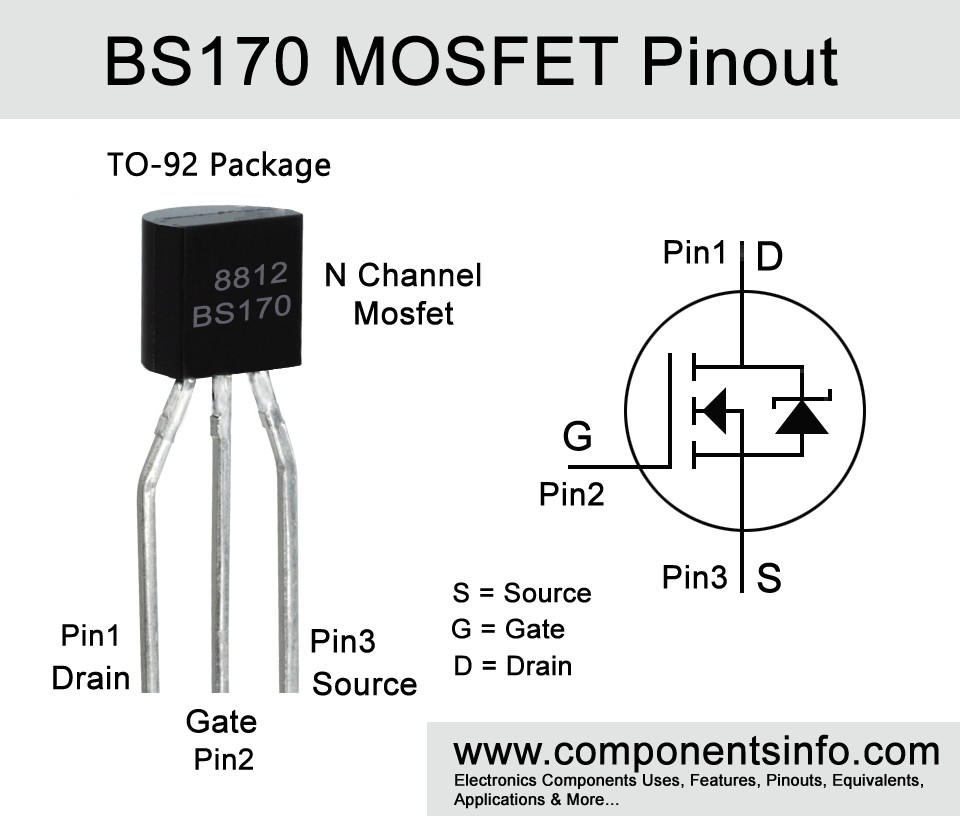

trasmettitore FST4W ho fatto un piccolo amplificatore
con 4 BS170 e ho ottenuto 200mw il sulla banda FL risultato è stato un
grande successo su 136khz in locale
Arduino Nano e ESP8266 Si5351A
e GPS scheda generatore di
clock, test locale LF 136khz nel sistema modo FST4W e WSPR.
L'accuratezza
della frequenza e del tempo sono mantenuti reali time clock
utilizzando un GPS satellite ricevitore i segnale e avere il clock
del tempo reale per la sua trasmissione si può impostare
nel sistema assecondo il modo e la banda. |
|
Oggi dopo tanti
test dei due mini qrp
oggi attivi Funzionanti
Ripreso il mio mini qrp il sistema FST4W per 472khz
e sulle altre bande 10-160 metri risultati positivo test
50mW, oggi ripreso anche una
prova nel sistema FST4W con e con il modulo ESP8266 e Arduino Nano, questi ha la possibilità di poter
lavorare tutte le bande, il mio il sistema
di lavoro 472khz,
ho 136khz ma tutto ciò basta andare sul SKETCH cambiare la
frequenza, altro risultato positivo provato 80mW 137khz.
Le

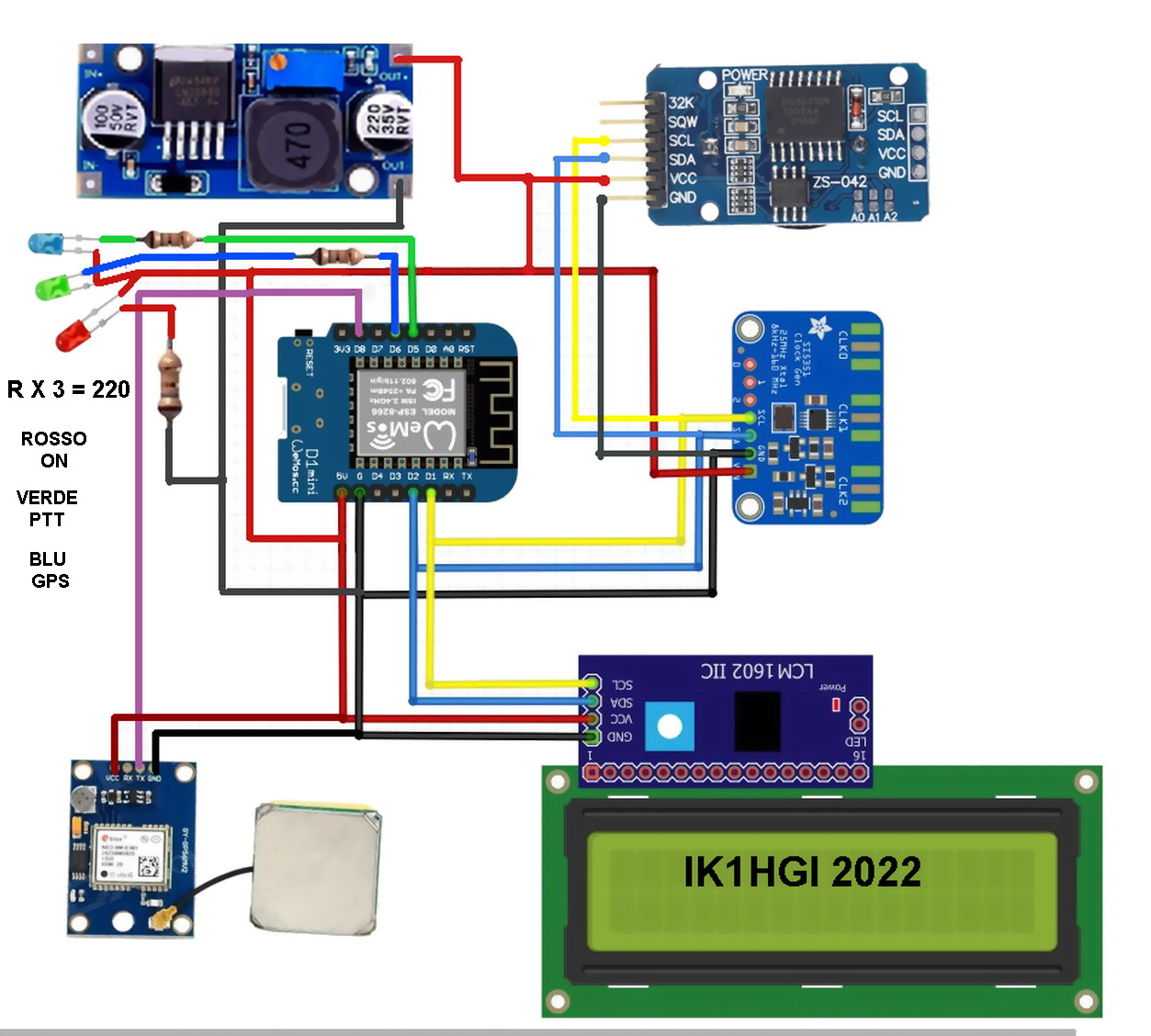

schede ESP32-WROOM-32 WiFi, Arduino Nano, Si535a, DS3231 e OLED,
GPS, comunicano con il microcontrollore su un bus I2C usando solo tre fili di collegamenti
lavorano tutti con la tensione 5 volt vedi
schema. |
|

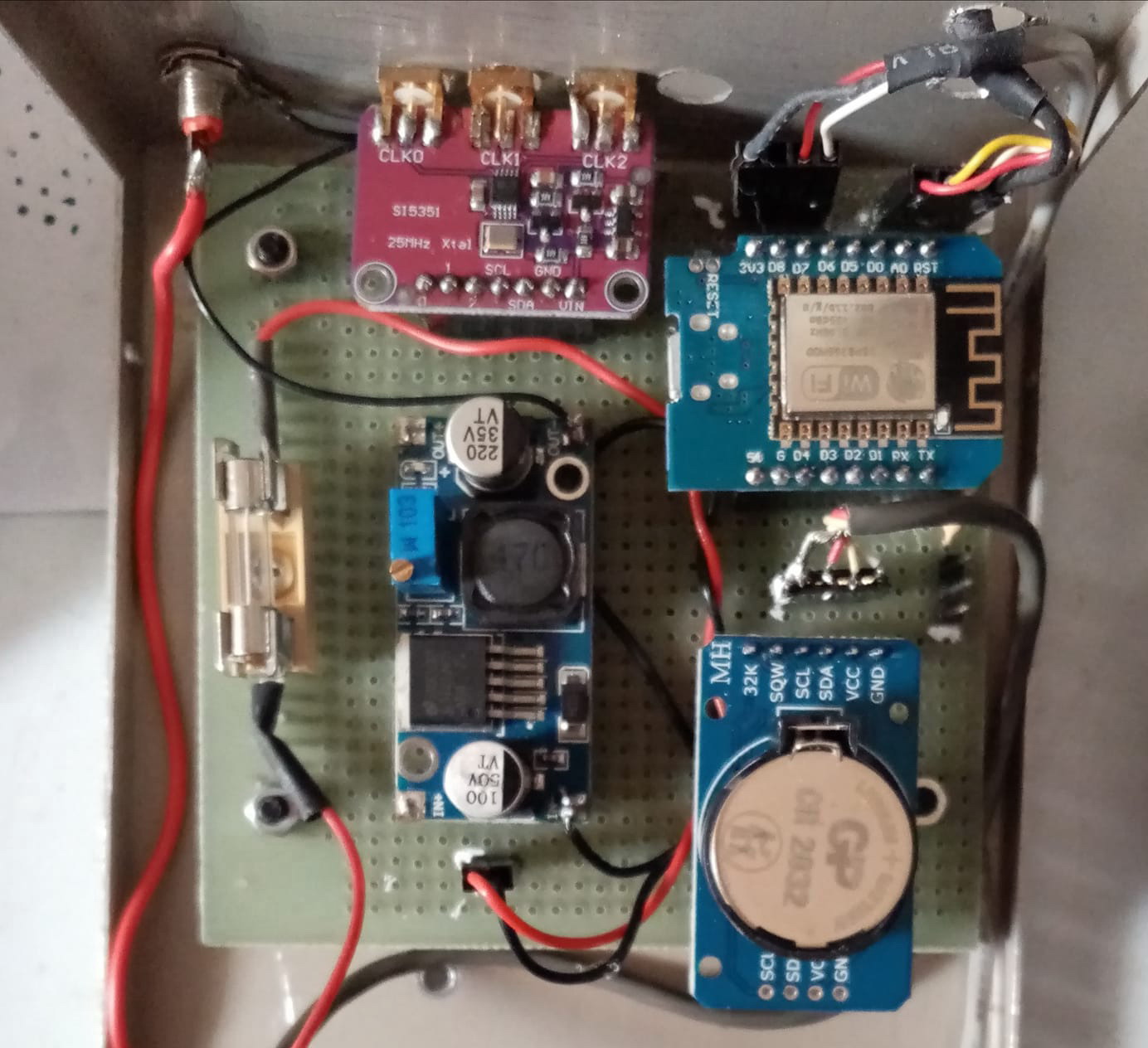

Mini Qrp ESP32 ESP-WROOM-32 WiFi le Scheda tutti 5+V
Nuova relazione di cosa si voglia fare nel modo WSPR
|
 |

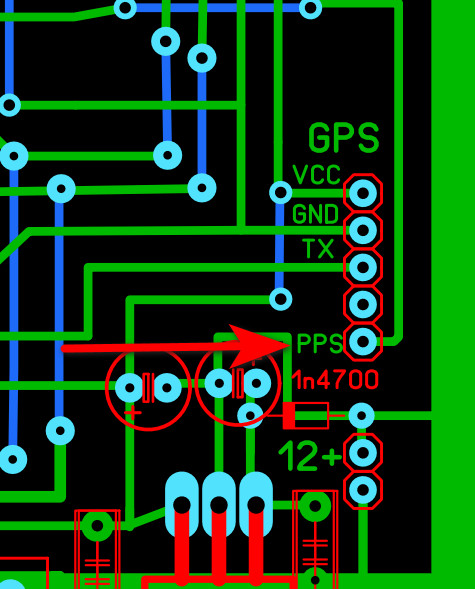

Collegare il pin TX del modulo GPS NEO-6M
Pin D7 a un Led esterno
(tramite una resistenza220 ohm) PPS.
Pin D5 a un LED esterno (tramite una
resistenza 220 ohm) per PTT TX.
Pin D6 a un LED esterno (tramite una
resistenza 220 ohm) per il GPS SYNC.
All'avvio ESP8266 cercherà automaticamente
di sincronizzare l'ora del GPS per circa un minuto attendere
affinché il led lampeggia.
Alimentare il display LCD I2C (16x2) con 5+v.
Nota: l'RTC NON è necessario per questo codice. |
I moduli da poter utilizzare del sistema WST4W
Si5351A, ARDUINO, WSPR, RTC DS3231 LCD1203
|
LCD con il suo
Modulo |
Modulo di sintonia Si5351 |
|

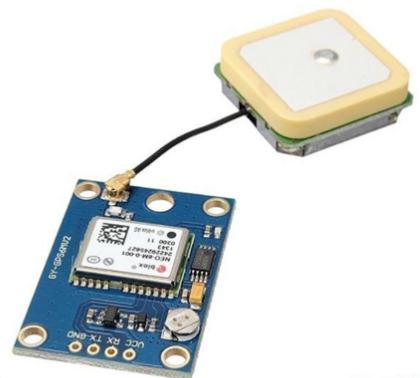

GPS NEO-6 |

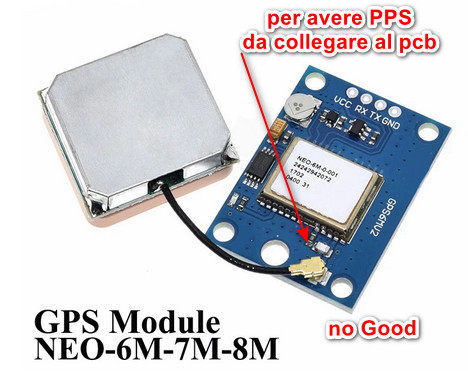

il Modulo
GPS se viene inserito dentro la scatola non si nota se e
agganciato il led del GPS |
|
GPS NEO-6 |
GPS NEO-6 |

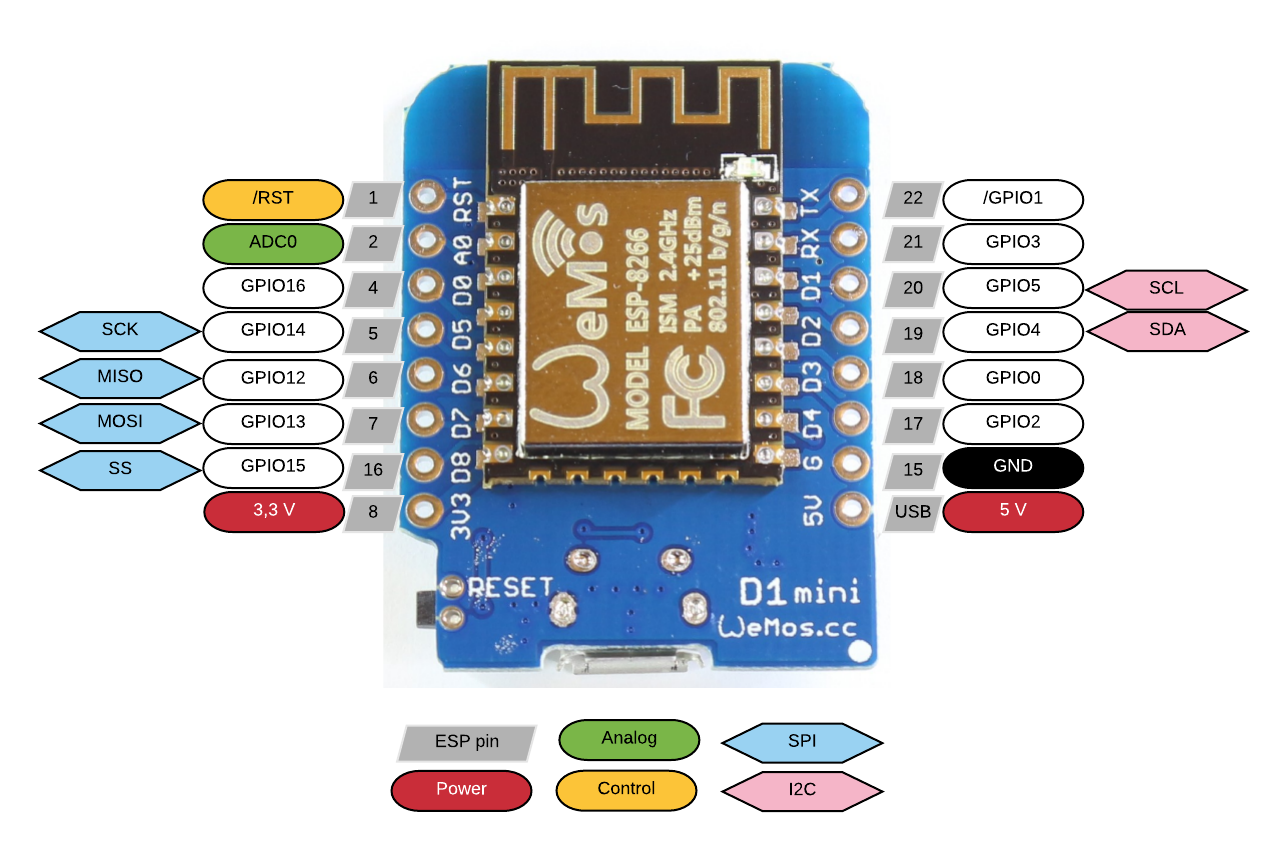

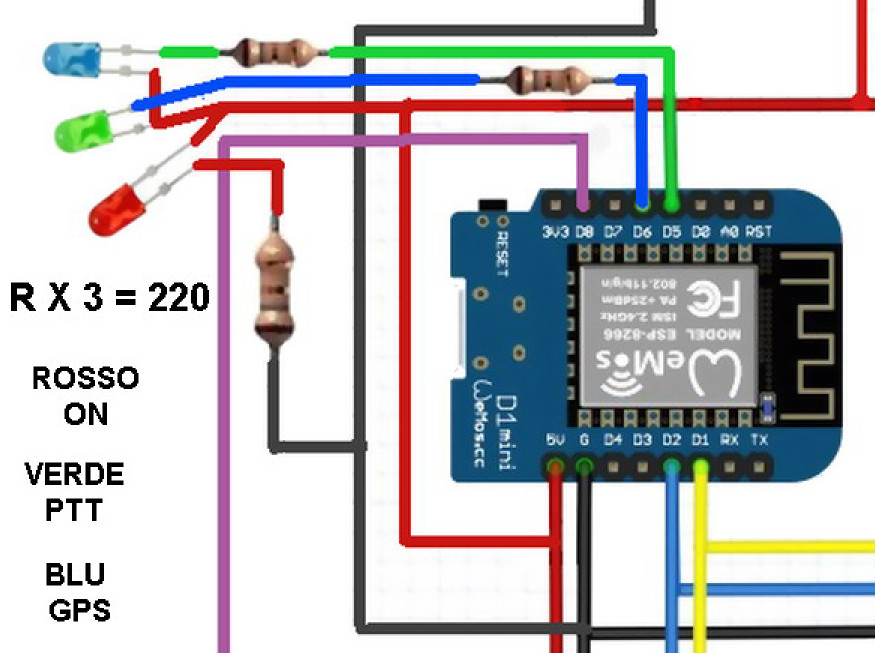

Configurazione ESAP8266
|
 |
Configurazione
Collegare il pin TX del modulo GPS NEO-6M
Pin D8 da collegare GPS TX
Pin D5 a un LED esterno (tramite una
resistenza 220 ohm) per PTT TX.
Pin D6 a un LED esterno (tramite una
resistenza 220 ohm) per il GPS SYNC.
All'avvio ESP8266 cercherà automaticamente
di sincronizzare l'ora del GPS per circa un minuto attendere
affinché il led lampeggia.
Alimentare il display LCD I2C (16x2) con 5+v.
Nota: l'RTC NON è necessario per questo codice.
Collegare il Pin D5 a un
LED esterno (tramite una resistenza
220ohm)
indica GPS SYNC.
Collegare il Pin D6 a un LED esterno
(tramite una resistenza 220 ohm) indica quando e attivo
Collegare il Pin D8
(tramite una resistenza 220 ohm) GPS TX
All'avvio di ESP cercherà automaticamente il
sincronizzazione GPS Pin5 attende qualche 30 Secondi
incomincia
lampeggio è agganciato.
|
Assemblaggio

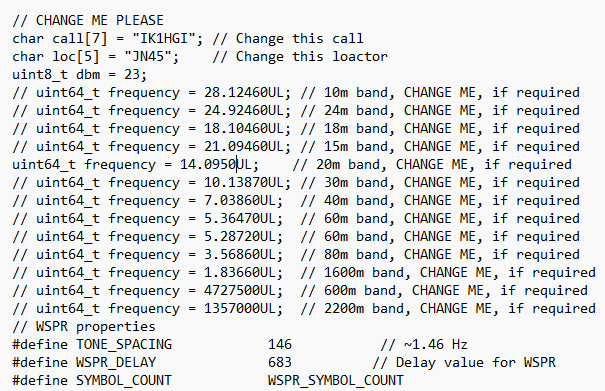

Vediamo adesso di capire come si lavora cambiando la banda desiderata
come si vede sotto le impostare della banda sulla frequenza 10 metri 160metri anche sui 136 khz e 472 khz
Prima di procedere il caricamento sui moduli sia Arduino ho ESP8266
andare nella parte interna e andare come si vede come sotto e modificare
togliendo le due (
// )
senza commettere errori
//#define
FST4W_DEFAULT_FREQ 14097050UL // 20 meter band for testing
#define
FST4W_DEFAULT_FREQ 14097050UL // 20 meter band for testing
___________________________________________________________
Configurazione ESP Modulo
|
|
Configurazione ESP Modulo
La configurazione del sistema dei due mini qrp
esp8266 e Arduino
Nota: il modulo RTC DS3231 è richiesto da questo codice! SDA - A4. SCL - A5.
Collegare il
pin TX del modulo NEO-6M GPS al
pin D8 di Arduino Nano.
Collegare il pin D5 a un LED esterno (tramite una resistenza
220ohm)
indica del TX.
Collegare il pin D6 a un LED esterno
(tramite una resistenza 220 ohm) indica GPS SYNC.
All'avvio di Arduino cercherà automaticamente il
sincronizzazione GPS attende si nota qualche minuto
lampeggio agganciato.
|

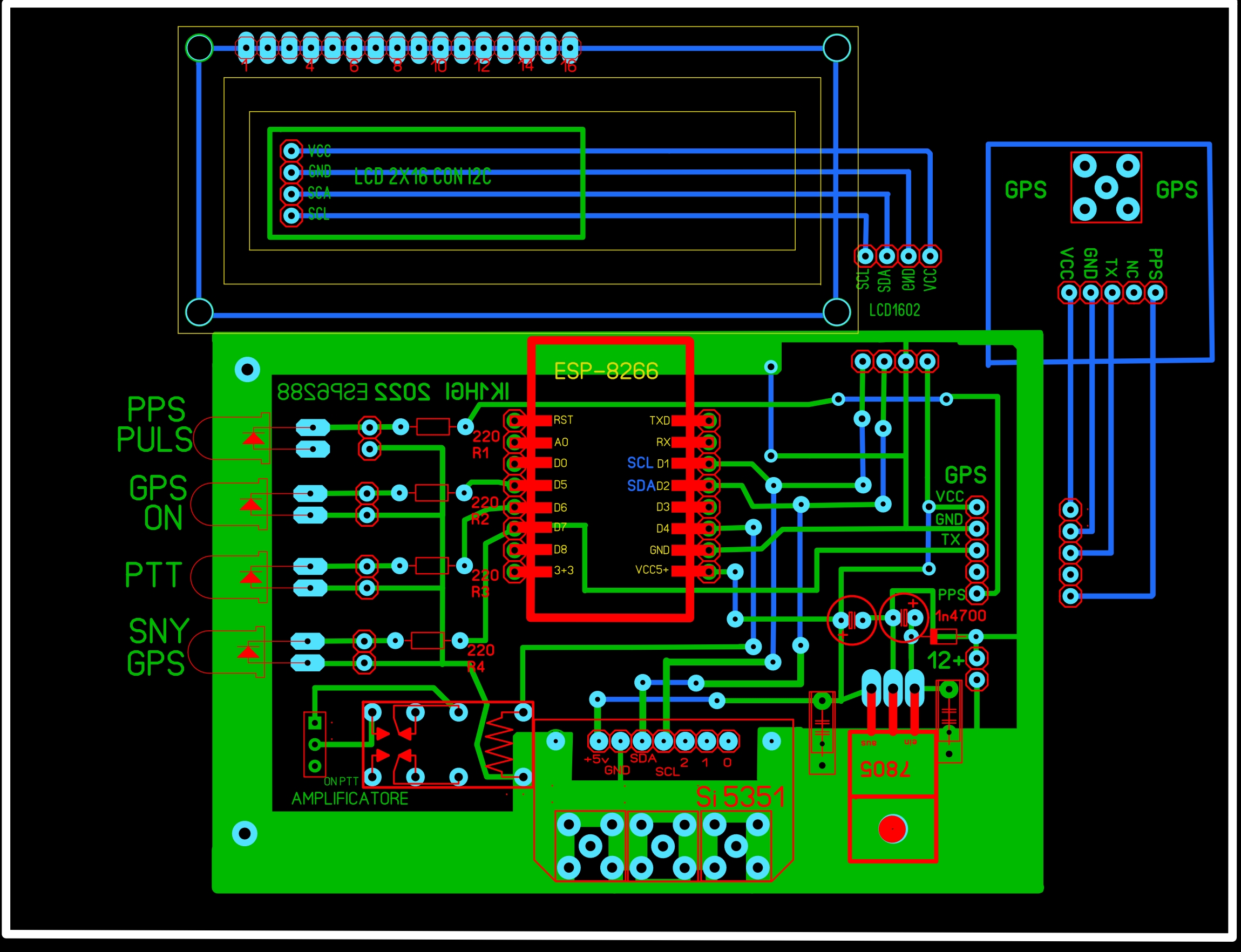

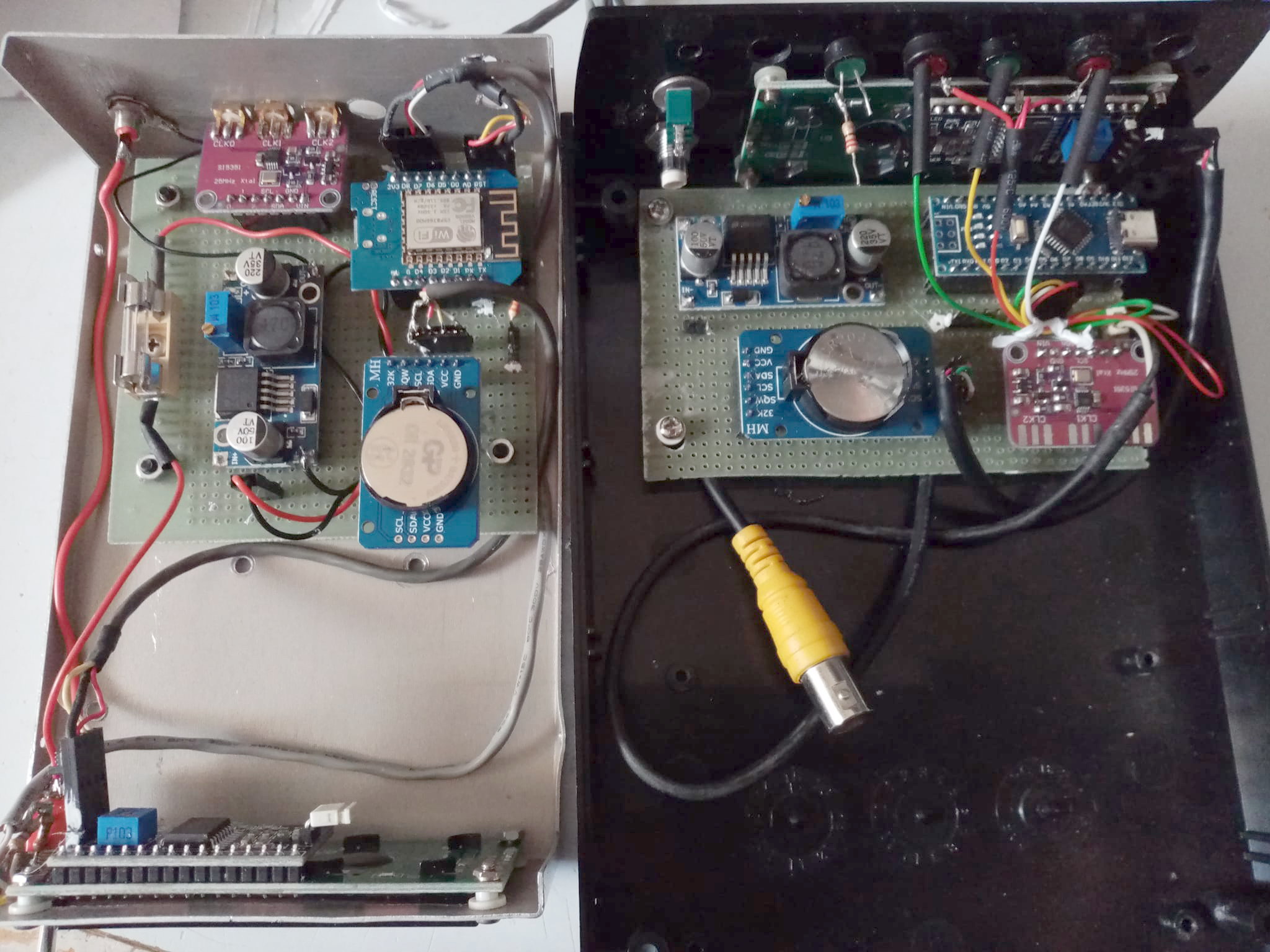

Le parte come si presenta

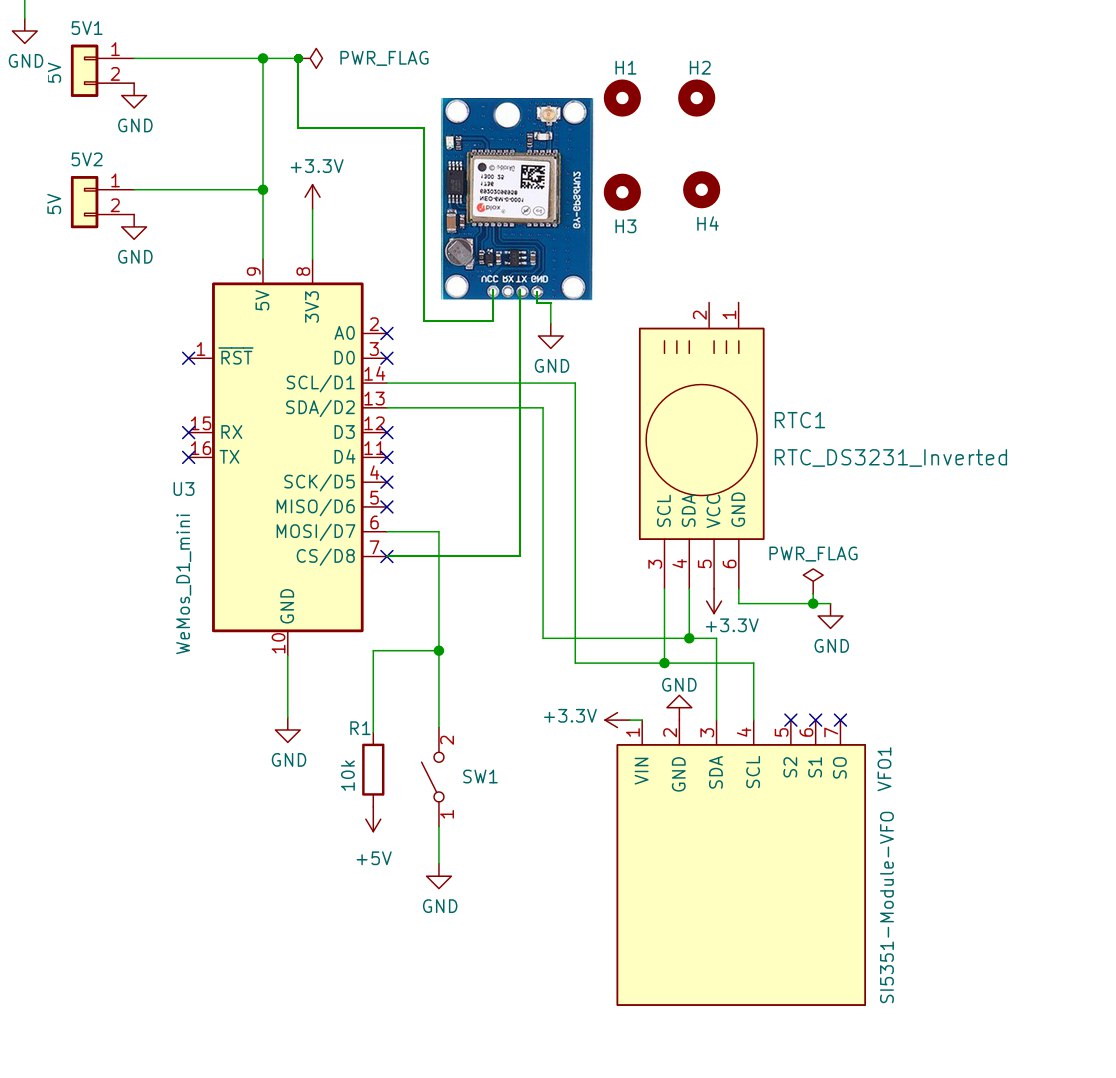

gli schema
Qui tutti i tipi di SKETCH da utilizzare
https://github.com/kholia/Easy-Digital
______________________________________________________________________
Un piccolo amplificatore da utilizzare come
primo stadio di potenza per il SI5351
kholia/HF-PA-v6
Amplificatore RF
L'idea alla base di questo lavoro è di costruire
radio-cose (TM) a tappe che si collegano tra loro.
Nota: questo HF-PA-v6 è come
https://github.com/kholia/HF-PA-v5 che è stato suddiviso in
fasi. Questo rende la progettazione e i processi di debug molto più
facili.
Risultati
IRF510 @ 14 MHz -> 20v @ drain. Uscita RF > 7.5W. Nessun LPF. Uscita
dall'aspetto pulito. Nessuna oscillazione. BS170 @ 5.5v. DC bias
impostato alto per il massimo "Idq".
___________________________________________________________________________________________________

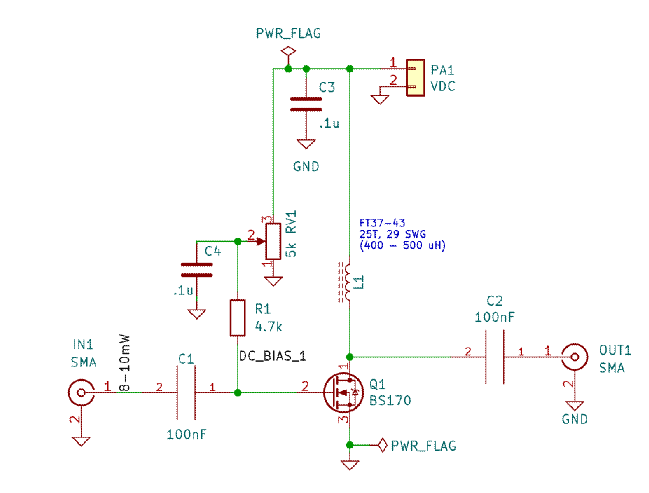

Questo un piccolo schema
Amplificatore da 200mw
ringrazio del Autore del
QrpLab
Amplificatore da 200mw
Questo e il risultato dei test 19 Aprile 136khz
e 6 Agosto 472 khz
____________________________________________________________
L'hardware per la versione tutto il controllo sia
Arduino RTC è compatibile con
l
Progetti Multi funzione un semplice e facile sistema di segnalatori WSPR,
FT8 e FT4 alimentato da ESP8266 abilitato al WiFi che utilizza NTP Super estensibile!
Ora viene fornito
con supporto GPS opzionale.
https://github.com/kholia/Easy-Digital-Beacons-v1
kholia (Dhiru
Kholia) (github.com) VU3CER
