Scritto da Hans Summers

Martedì 20 Gennaio 2015 02:26

Con Toni HB9ASB, 13-mag-2014



LF amp

Un consiglio di Hans l'autore del KIT Ultimate 3  alcuni info su 472khz in nostro amico OM HB9ASB ha ottenuto con la potenza di 50watt sul KIT Ultimate 3 una modifica da 1watt a 50watt val al sito, il consigli di capire di come aumentare la potenza.

http://www.hanssummers.com/





Ciao a tutti sono Antonio ik1hgi

dopo una pausa sulla costruzione del mio Ultimate 3 qrp, leggevo delle informazioni sui i 630 metri, ho ripreso con l'interesse questo trasmettitore di GW3UEP ha realizzato  un tx con stadio finale IRF510 che eroga circa 5 Watt, finalmente dopo anni che si parla questa banda adesso si può possa  realizzare qualche Trasmettitore da 1 watt, su questa banda, già  alcuni OM già la utilizzavano. voglio darvi la mia testimonianza del mio primo trasmettitore test sui 472,50khz ufficiale utilizzo per le mie prove di trasmissione.

Un consiglio di Hans l'autore del KIT Ultimate 3  alcuni info su 472khz in nostro amico OM HB9ASB ha ottenuto con la potenza di 50watt sul KIT Ultimate 3 capire di come aumentare la potenza.

Un semplice amplificatore per la Ultimate 3 per 136 e 472 kHz

LF amp

La descrizione dell'Autore Tony HB9ASB

La Ultimate 3 può essere usato come un trasmettitore CW, WSPR, OPERA, se il tipo di modulazione è impostato TX e una chiave è collegato in parallelo al secondo interruttore. Con l'uscita di 25W a 50 W si può avere qualche bella CW QSO nelle bande basse, anche con antenne relativamente modesti.

Questo PA è facile da installare, ha pochi componenti ed è abbastanza robusto. Se si dimentica una volta per collegare l'antenna, non ci sono i fuochi d'artificio. Il trasformatore di uscita è 1: 9unun, trafilar avvolto su un nucleo Ferroxcube EPCOS N30. I condensatori di blocco e di accoppiamento sono MKP.

Circuito PA

La corrente di porta può essere impostata a partire da 10mA. Distorsione intermodulazione non è un problema per i modi come WSPR, QRSS e CW, dal momento che solo un unico vettore viene inviato. Ma al corrente di polarizzazione 100mA eroga più potenza.

La PA è seguito da filtri passa-basso separati per la band 2200m e 630m. Usano solo valore condensatore singolo (10nF). Ho usato 500V condensatori mica (NOS, Russia). Ma MKP o ceramica dovrebbero funzionare così, se le tolleranze sono stretti (5%).

Le bobine sono avvolte su un Amidon T106-2 (72 e 38 giri)

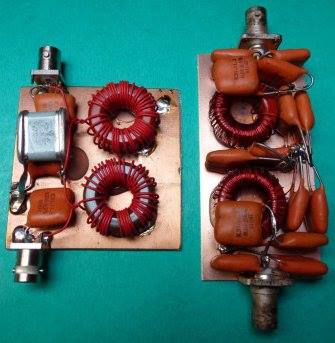

LPF

LPF photo

La descrizione da me come avviene

La relazione Tony HB9ABS, ho avuto la possibilità di aumentare del Ultimate 3 per la banda 630 metri con la potenza 250 mW da 1 watt al 13 watt utilizzando IRF510, Amplificatore da me realizzato non e stato un complesso di montare, a funzionato subito senza errori ho visto la potenza sui 5 watt, con una tensione del Gate di 1,3 volt, si può avere due possibilità di potenze da 5 watt, con 10 watt ha un assorbimento di 5A, sto lavorando con una tensione maggiore previsto, attuale la tensione in uso di 16+ volt, la regolazione per la potenza si può agire con cura il gate non superare il livello di (tensione 2 volt provate si riscalda il finale) l'entrata ho messo un trimmer sull'amplificatore vicino al condensatore 100nF ho aggiunto una ferite sul Gate per RF, utilizzando 100 mW avrete al massimo 10 watt regolabile.

Finito amplificatore

Finito amplificatore

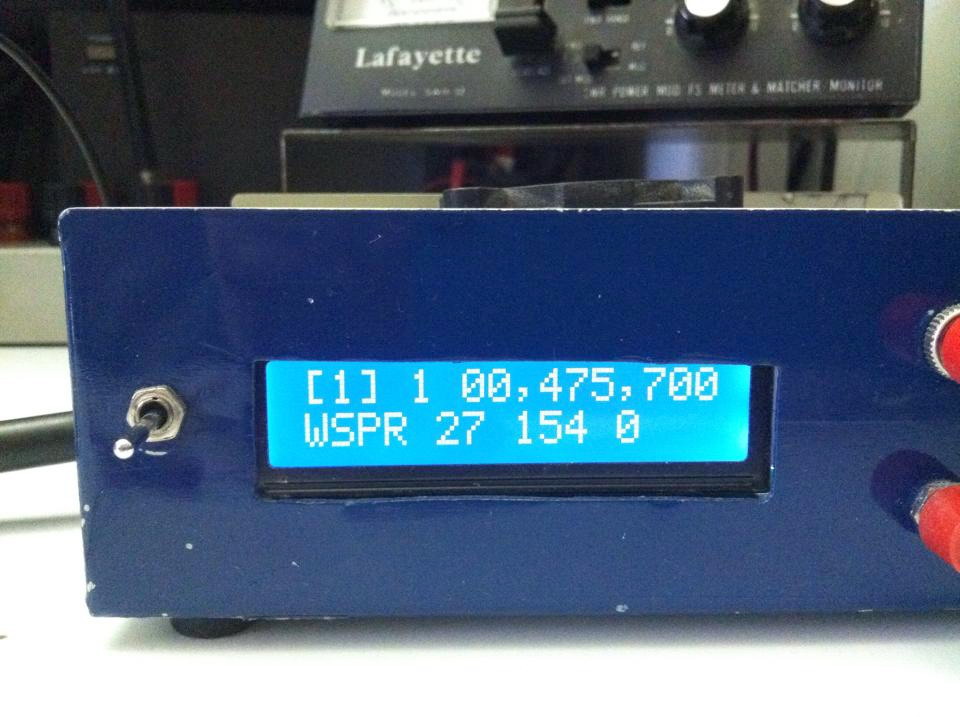

Ultimate 3

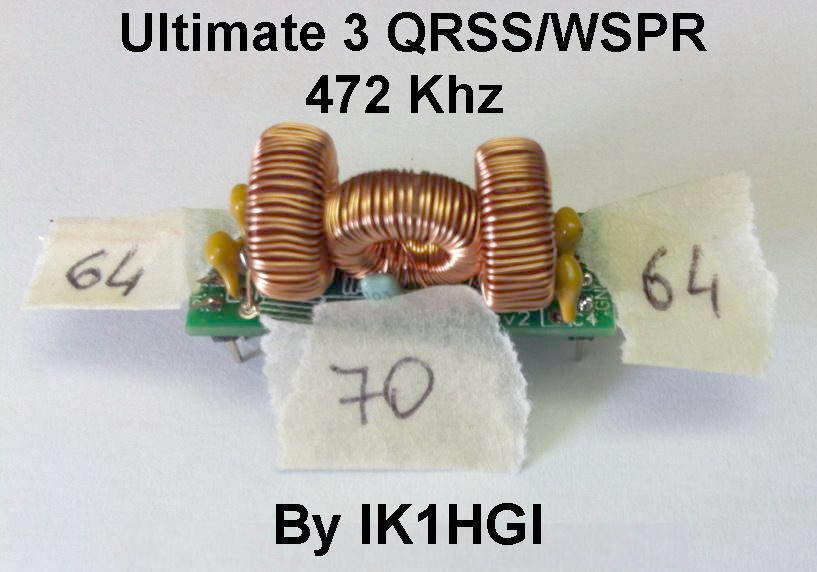

Filtro 472 khz

La preparazione come avviene un amplificatore

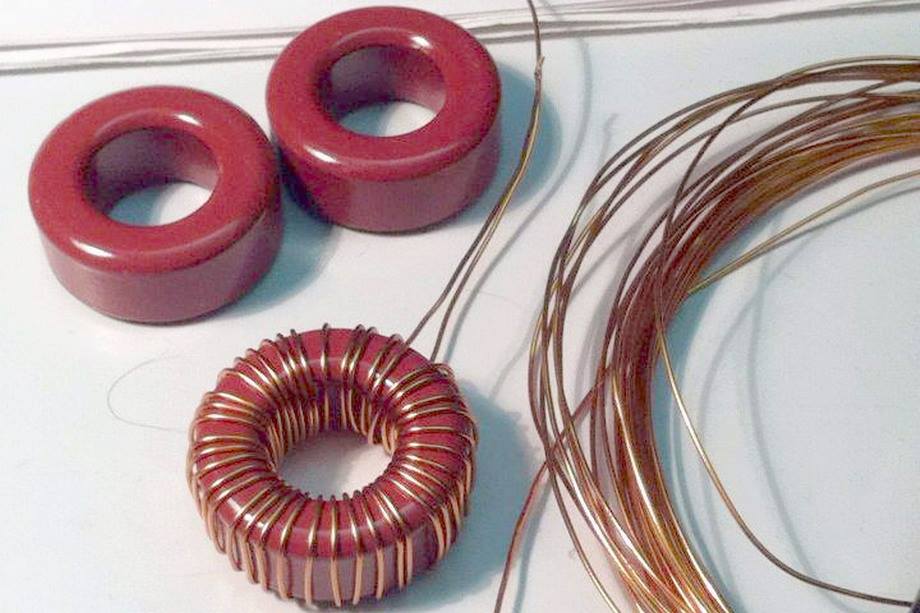

T106-2 filo 0,9 mm

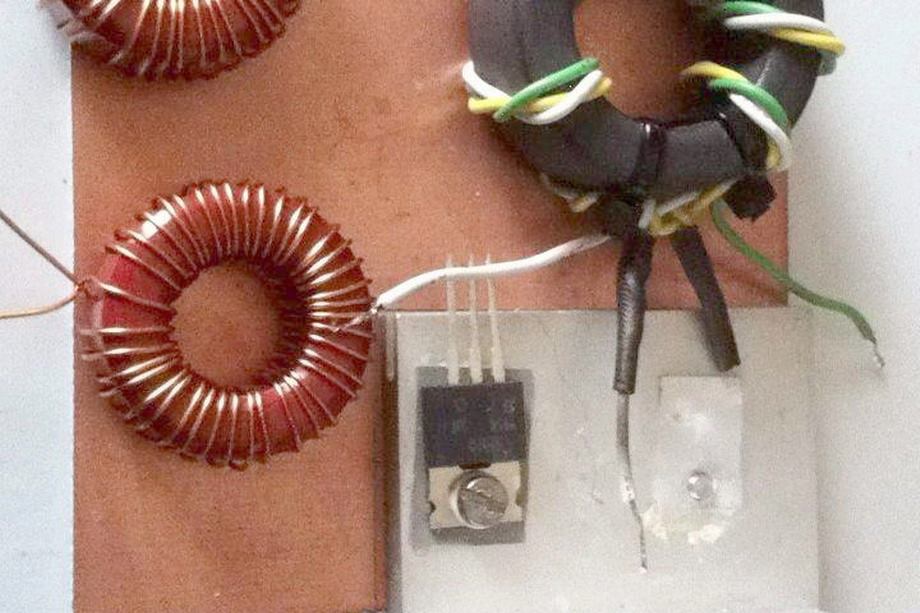

La sistemazione del finale


Sistemazione del finale e Toroide

Come avviene il tracciato


T106-2 T-38

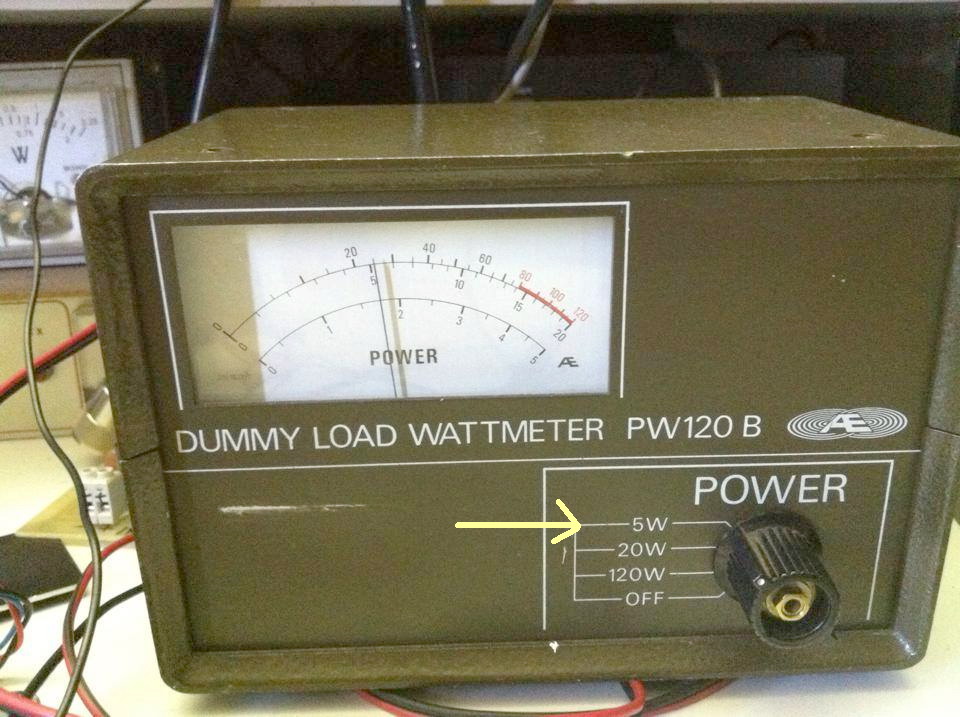

Potenza 5 watt

Una tensione di lavoro di 16 + Volti

Una tensione di lavoro di 24 + Volti

La primi risultati dopo i primi test con l'amplificatore


Timestamp Call MHz SNR Drift Grid Pwr Reporter RGrid km az
 2016-04-02 20:52   IK1HGI   0.475702   -16   0   JN45jj   1   DL4RAJ   JN68kj   455   41
 2016-04-02 20:52   IK1HGI   0.475701   -20   0   JN45jj   1   DF6MK   JN68ik   450   40
 2016-04-02 20:52   IK1HGI   0.475702   -21   0   JN45jj   1   DH5RAE   JN68qv   521   40
 2016-04-02 20:42   IK1HGI   0.475702   -15   0   JN45jj   1   DL4RAJ   JN68kj   455   41
 2016-04-02 20:42   IK1HGI   0.475701   -24   0   JN45jj   1   F5WK   JN18hp   591   310
 2016-04-02 20:32   IK1HGI   0.475702   -16   1   JN45jj   1   DJ0ABR   JN68nt   502   39
 2016-04-02 20:32   IK1HGI   0.475702   -19   0   JN45jj   1   DH5RAE   JN68qv   521   40
 2016-04-02 20:02   IK1HGI   0.475701   -25   0   JN45jj   1   F5WK   JN18hp   591   310
 2016-04-02 20:02   IK1HGI   0.475702   -28   0   JN45jj   1   F4DTL/2   JN18fp   601   309
 2016-04-02 19:52   IK1HGI   0.475702   -19   0   JN45jj   1   DL4RAJ   JN68kj   455   41
 2016-04-02 19:52   IK1HGI   0.475702   -22   0   JN45jj   1   DH5RAE   JN68qv   521   40
 2016-04-02 19:52   IK1HGI   0.475705   -24   0   JN45jj   1   DK7FC/P   JN49ik   449   359
 2016-04-02 19:52   IK1HGI   0.475703   -14   0   JN45jj   1   DK2DB   JN48fw   395   356
 2016-04-02 19:52   IK1HGI   0.475701   -27   1   JN45jj   1   DL6II   JO30nx   633   349
 2016-04-02 19:12   IK1HGI   0.475702   -17   0   JN45jj   1   OM1II   JN88ql   736   59
 2016-04-02 19:02   IK1HGI   0.475702   -24   0   JN45jj   1   DL4RAJ   JN68kj   455   41







Il filmato come lavora da 100mw 5 watt



  https://www.youtube.com/watch?v=DmToxW2YEF0

Ho fatto questo filmato per dare la possibilità di capire la verità no frottole!!!!! notiamo la differenza in entrata dal Ultimate 3 con 100 mW e regoliamo la potenza da 0.1mw fino al massimo uscita 7 / 13 watt, la regolando avviene con un trimmer messo per la mia comodità di regola la RF in entrata del amplificatore con 100 mW 200 mW del Ultimate 3 cosi si puoi avere la potenza desiderata, è possibile ottenere fino a 50W, l'efficienza è di circa 85%

Con la tensione  di 12+V, offre U3 di 350mW sulla bande del 630 metri, utilizzando (3 BS170). Per sopprimere la tendenza ad oscillare ad elevate correnti, ho aggiunto un condensatore mica 2n4 argento tra gate e terra, anche SSB sarebbe possibile sulla 630m Band.

73 de Toni HB9ASB http://funkperlen.blogspot.it/

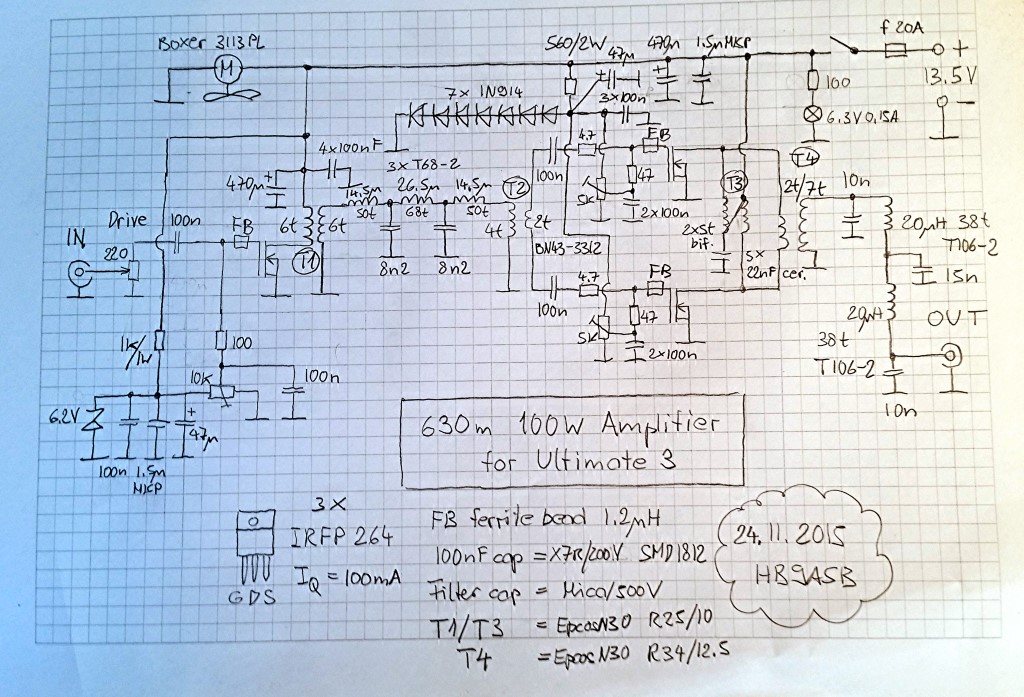

 Altro sistema da proporre su 630 metri un amplificatore da 100 watt

http://funkperlen.blogspot.it/630m-band-100-watt

http://funkperlen.blogspot.it/search?q=472
