Avendo alcuni amici attivi sula banda dei 47 Ghz, mi venne la voglia di
tentare l'impresa. Man mano che si sale di frequenza i QSO si fanno sempre più
difficili e molto raramente. Capita di perdere delle ore per tentare un QSO
senza poi neanche riuscire a farlo! Ci sono diverse opzioni per la costruzione
di un transverter 47 GHz, Io ho scelto la via più facile e sicura: acquistare i
moduli da DB6NT e assemblarli in un contenitore stagno da sistemare sul tetto.
Non avendo strumentazione per questa banda non avrei potuto fare diversamente.
Il mio transverter per i 47 GHz è quindi composto dai seguenti moduli che sono:
1 – transverter
2 – oscillatore locale con il modulo
3 – power amplifier KUHNE MKU PA 6MM - 1W A
5 – relè in guida d'onda
6 – sequencer

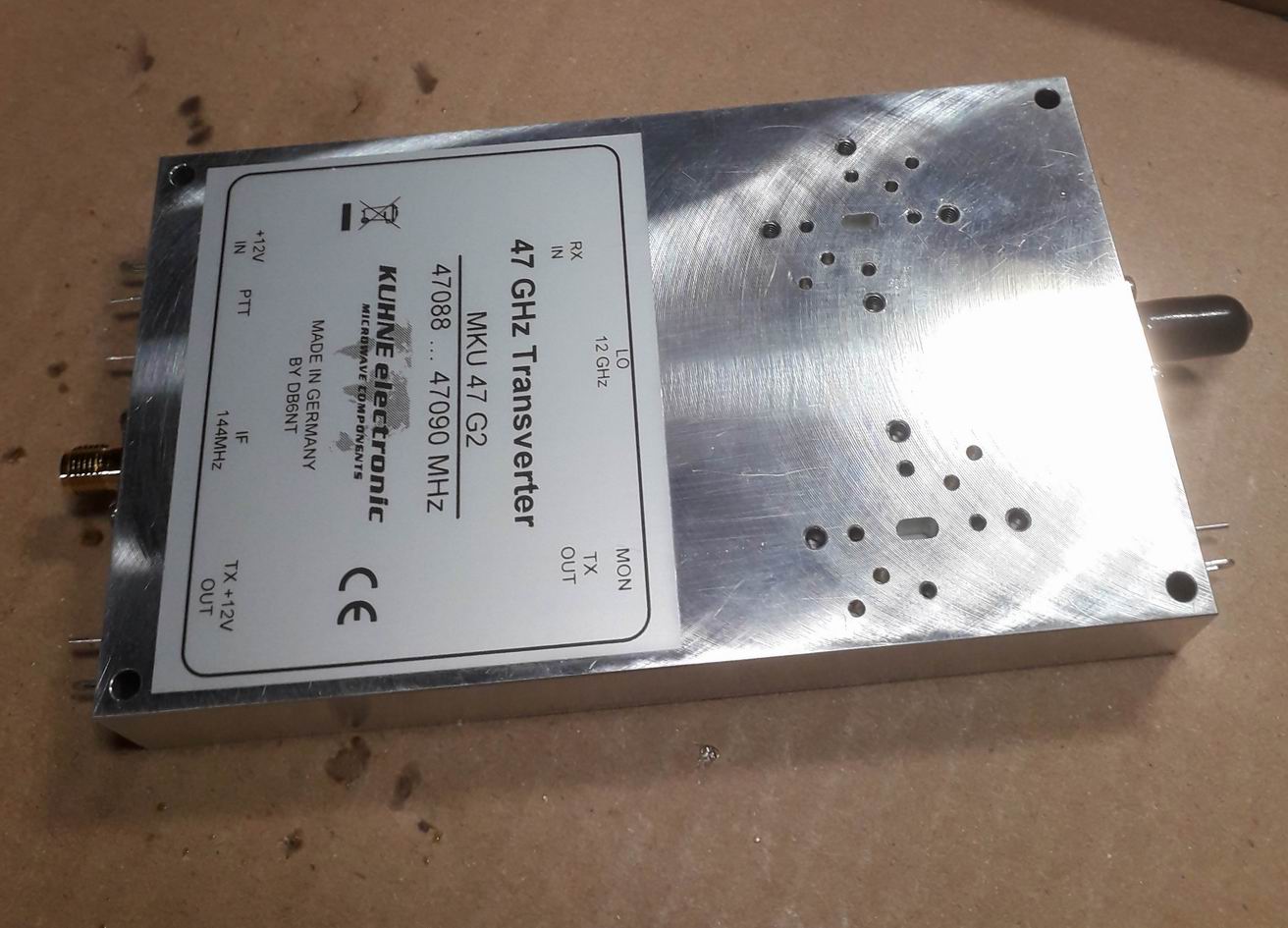

La scelta del transverter senza ombra di dubbio è caduta
sul
Esso è equipaggiato di un connettore SMA per la IF a 144 MHz e uno per l'input
oscillatore locale (11736 MHz). I segnali in 47 GHz RX e TX viaggiano in guida
d'onda.
Come tutti i transverter DB6NT il PTT si può attivare tramite un piedino
presente (PTT) oppure tramite un tensione di 8…12 V sul centrale del cavo
coassiale: io ho scelto questa ultima opzione per evitare di aggiungere un
ulteriore filo!
La potenza di uscita di questo transverter in 47 GHz è di circa 30 mW.

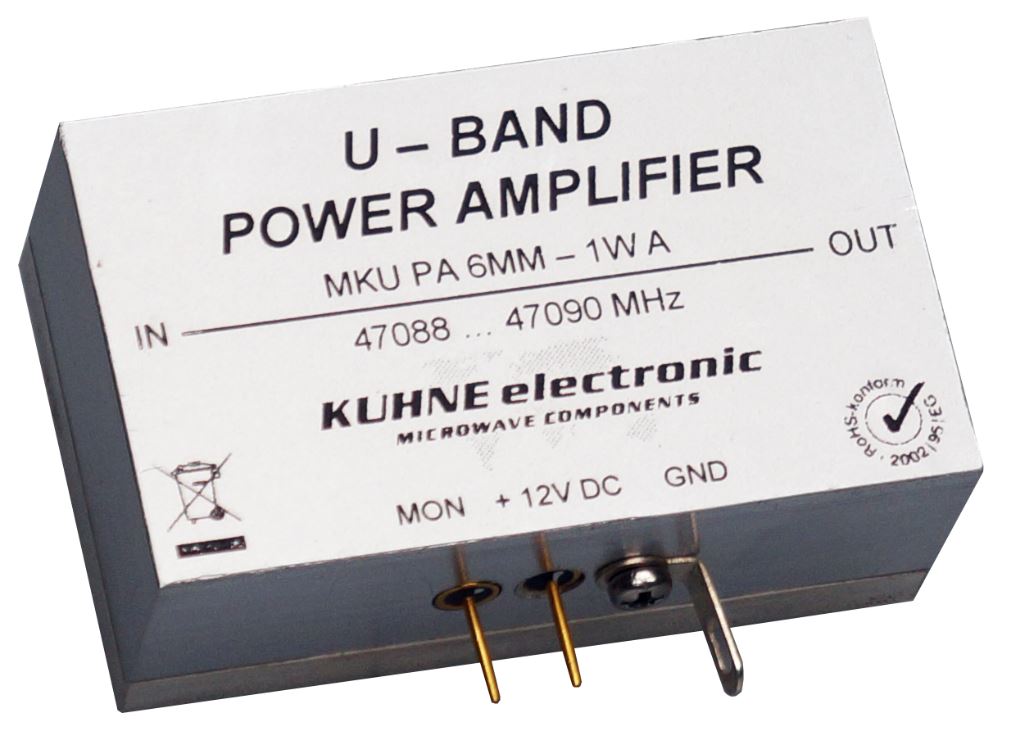

Il PA è da 1 W con pilotaggio 30 mW. I collegamenti a 47 GHz dvono essere fatti in guida d'onda. L'assorbimento massimo è di 1,6 A. E' necessario fissare una aletta di raffreddamento ai fori filettati presenti sul PA.
Ho usato il relè in guida d'onda di I3OPW.
Il sequencer è sempre lo stesso usato in molte altre
occasioni.
Sempre per ridurre gli spazi è stato cablato su una piastrina millefori e
utilizzando il più possibile componenti SMD.
Al momento non si trovano più parabole della Procomm per i
47 GHz.Piero IZ1EVF ha adattato una parabola da 27 GHz, modificando
l'illuminatore, in una per i 47 GHz.
Il cablaggio per un transverter a 47 GHz è molto difficile,
è da curare tutto nei minimi particolari, basta una minima disattenzione per
cadere in un insuccesso totale.

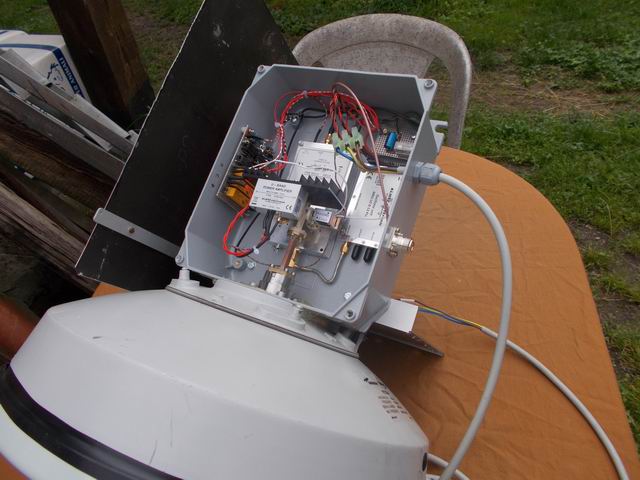

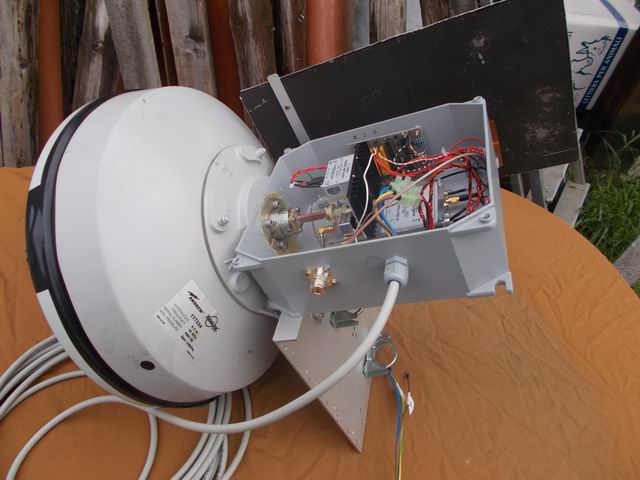

Il mio transverter è stato installato sul tetto collegato direttamente alla
parabola per cui è molto importante tenere conto delle condizioni atmosferiche
sia estive che invernali.

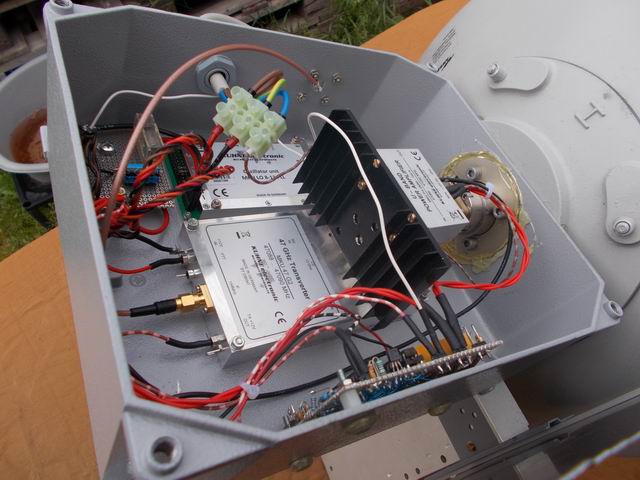

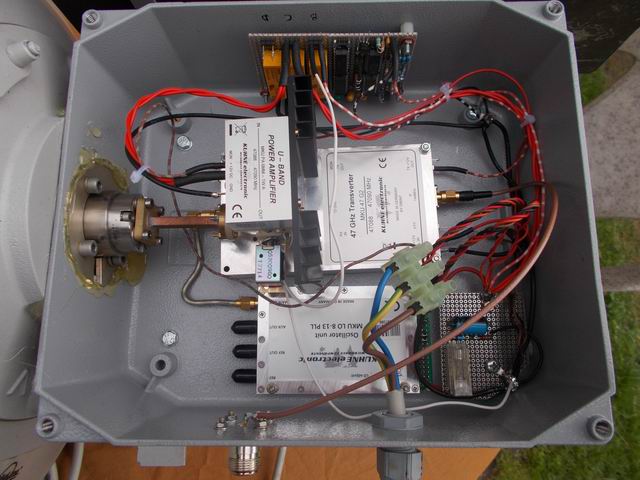

A questo punto inizia anche un fine lavoro di meccanica per cercare di fare
quadrare tutto in poco spazio. Io ho usato un contenitore di alluminio a tenuta
stagna e siliconando eventuali ipotetiche fessure tra contenitore e parabola,
che, alla fine diventano un blocco unico.

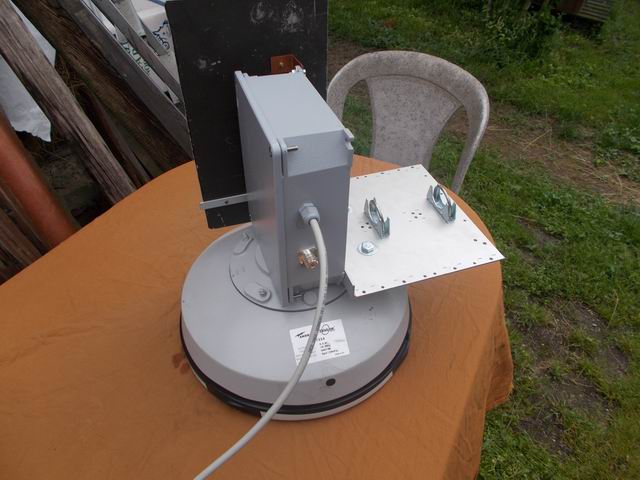

Dalla parte inferiore del contenitore di alluminio ho praticato un foro per un
passacavo e un altro per un connettore N femmina per l’IF. Nel passacavo avremo
un cavo con tre fili: due per l’alimentazione di adeguata sezione e uno di
‘monitor’ dal PA. Al connettore N collegheremo un cavo RG213 che porteremo in
stazione alla nostra IF a 144 MHz.
I collegamenti tra transverter, PA e relè in guida d'onda devono essere fatti
esclusivamente con guida d'onda (grazie a Piero IZ1EVF).

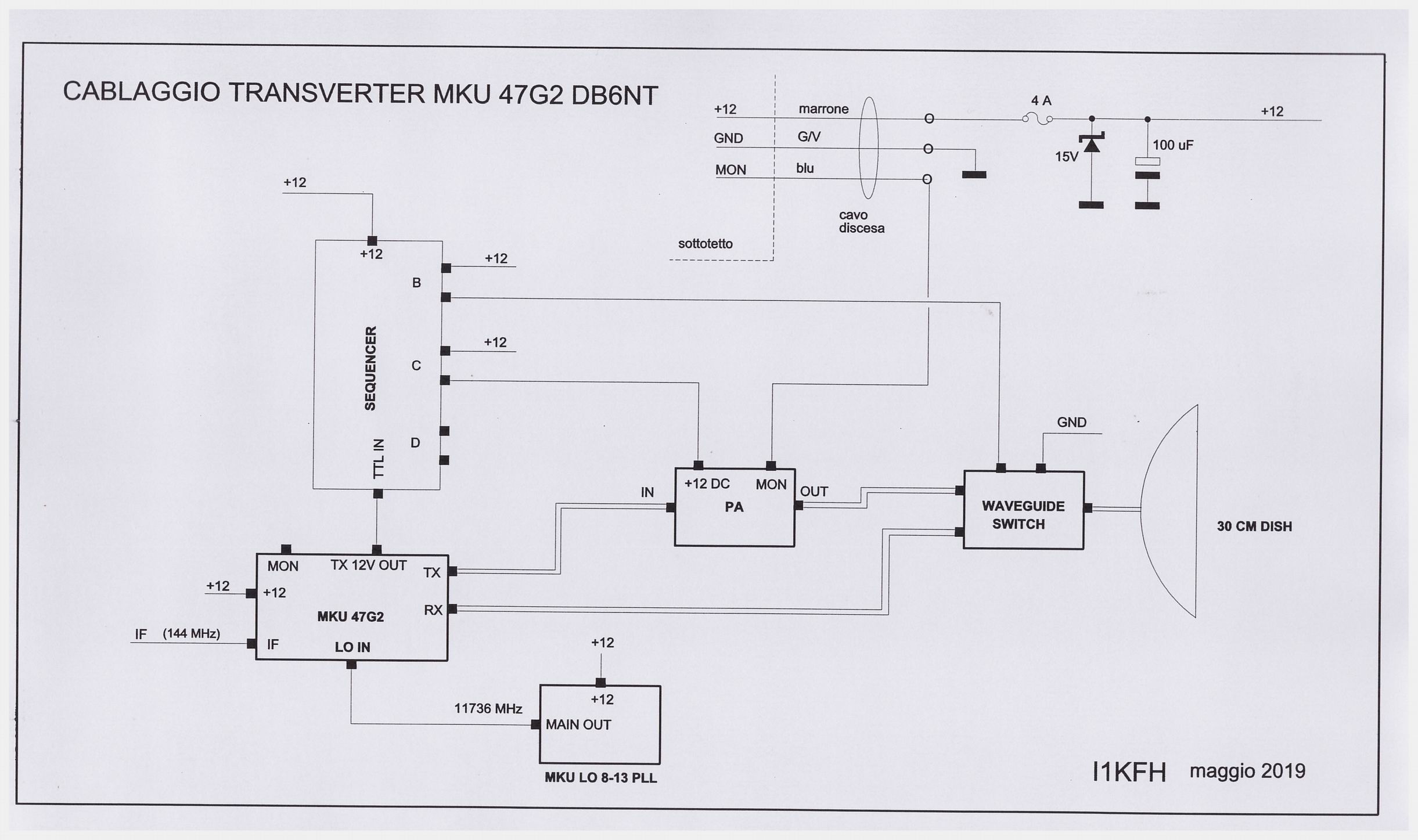

Disegno del Cablaggio del Transverter completo
|
