Nonostante il vecchio transverter
fosse già un buon transverter, volevo comunque migliorare ulteriormente le
caratteristiche per cercare di riuscire a fare qualche DX in più e collegare new
square.
XVTR MKU 13G2E, PA con RA18H1213G, PA con XRF-286 (150 W),

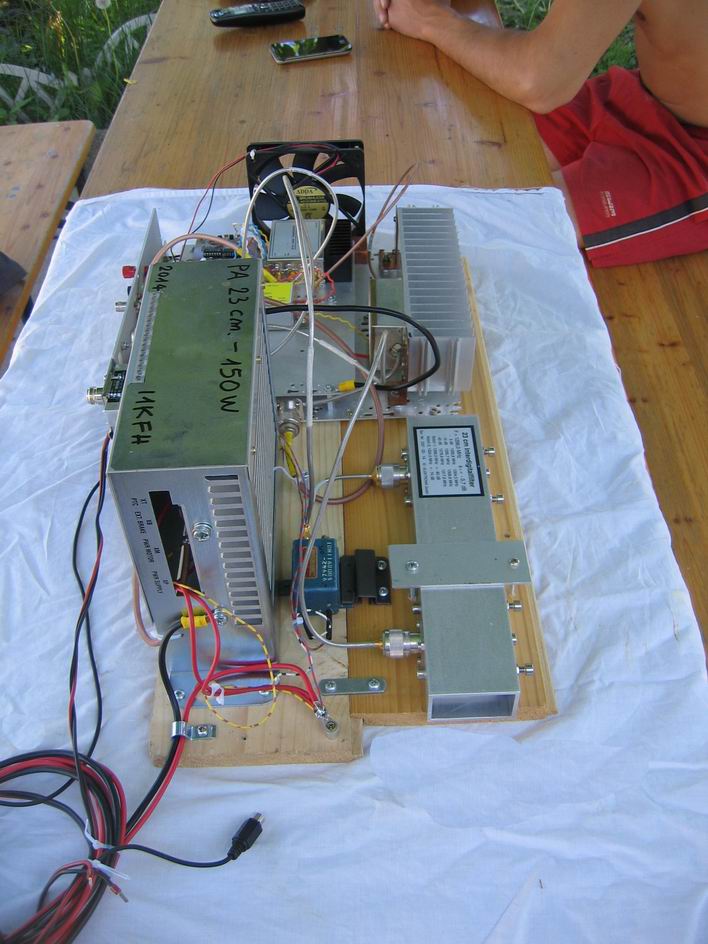

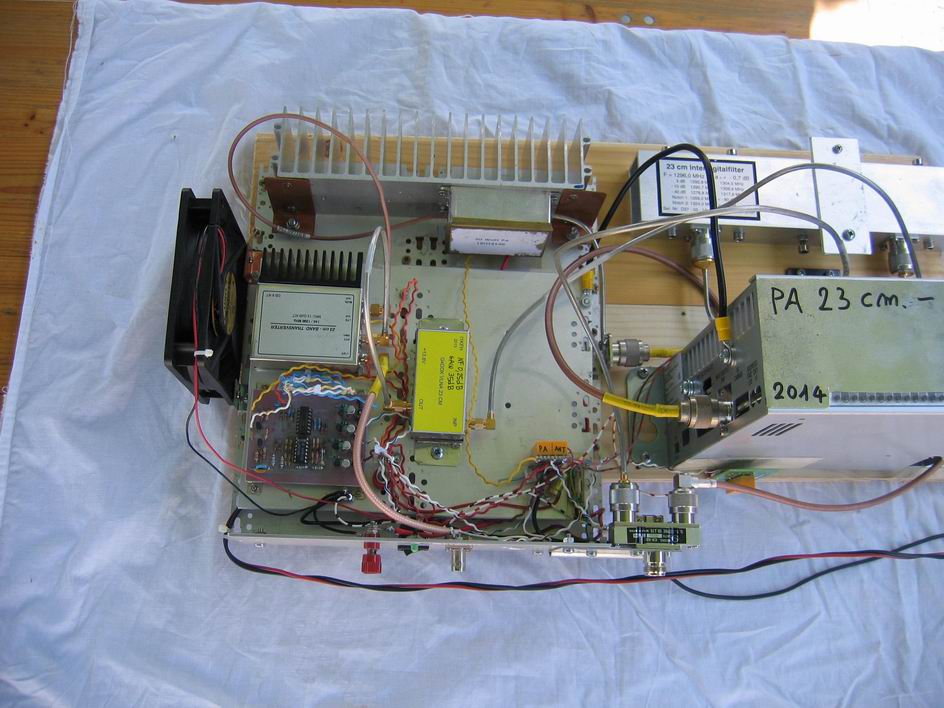

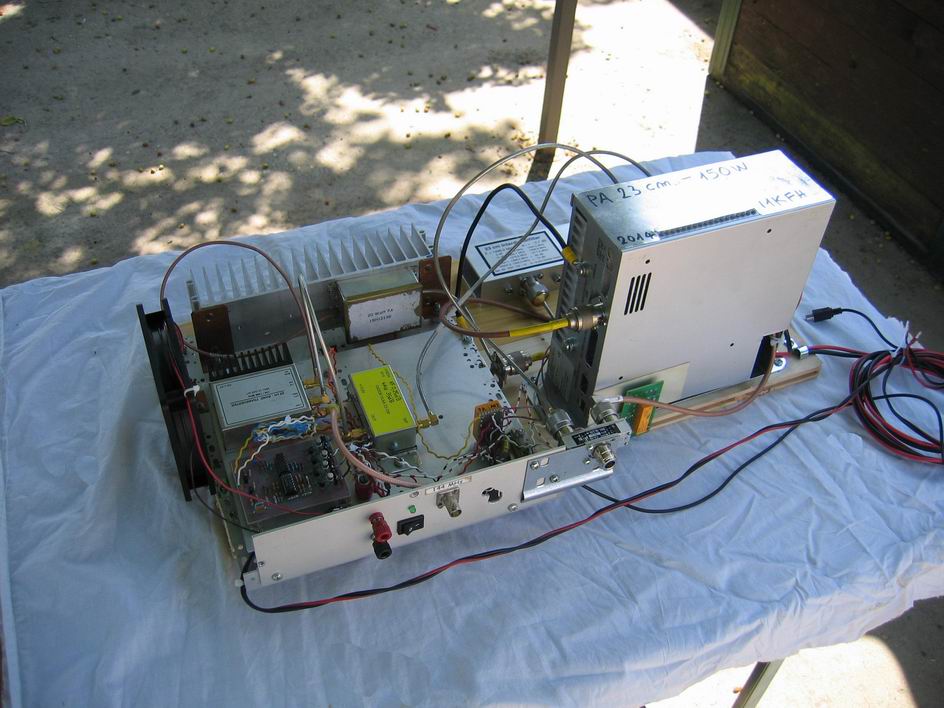

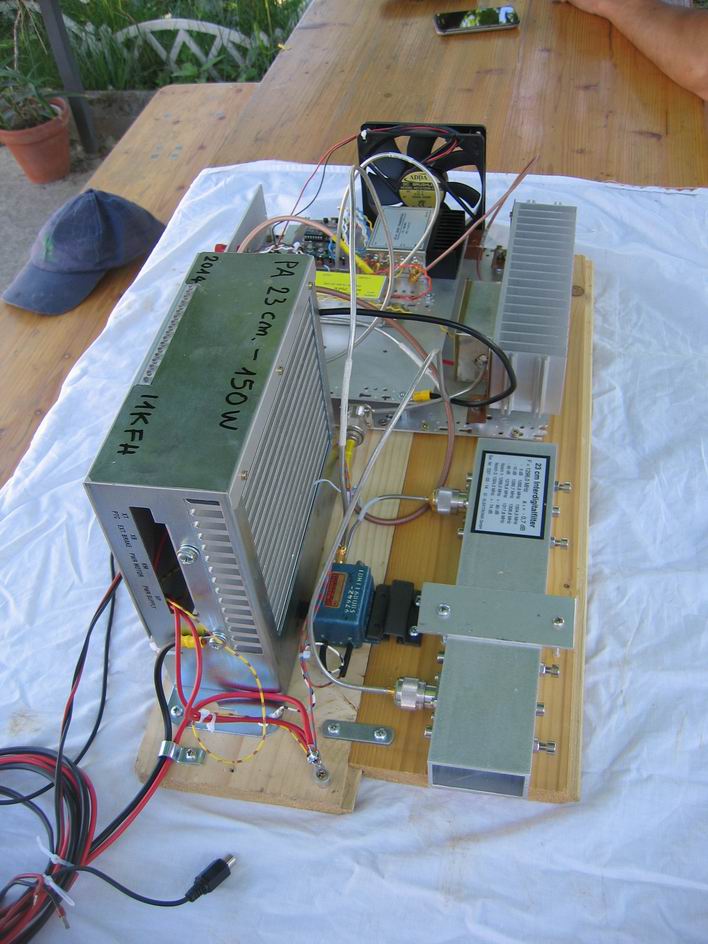

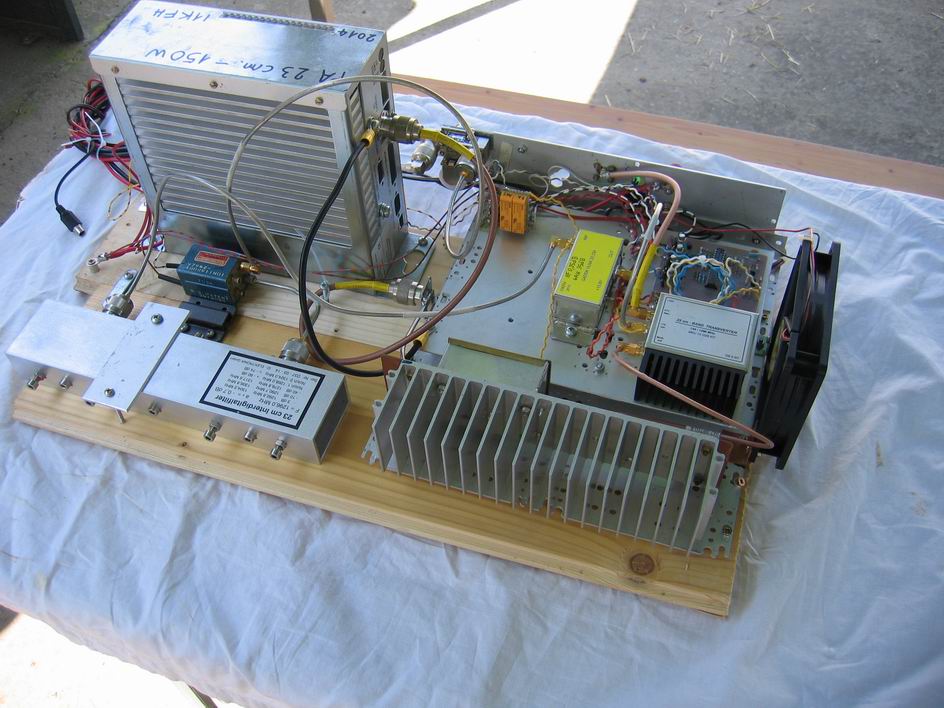

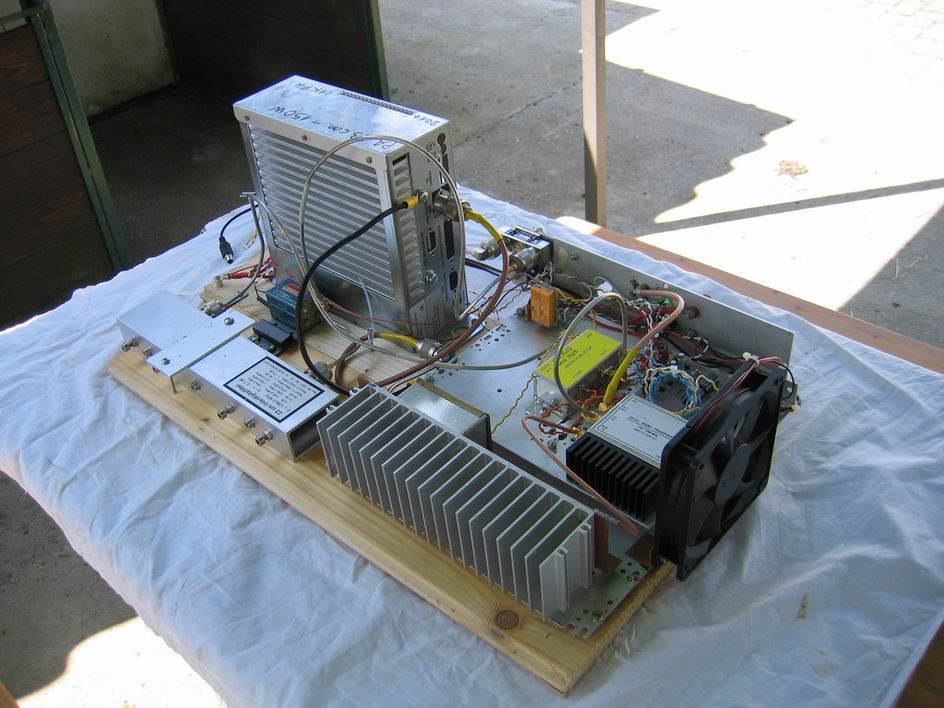

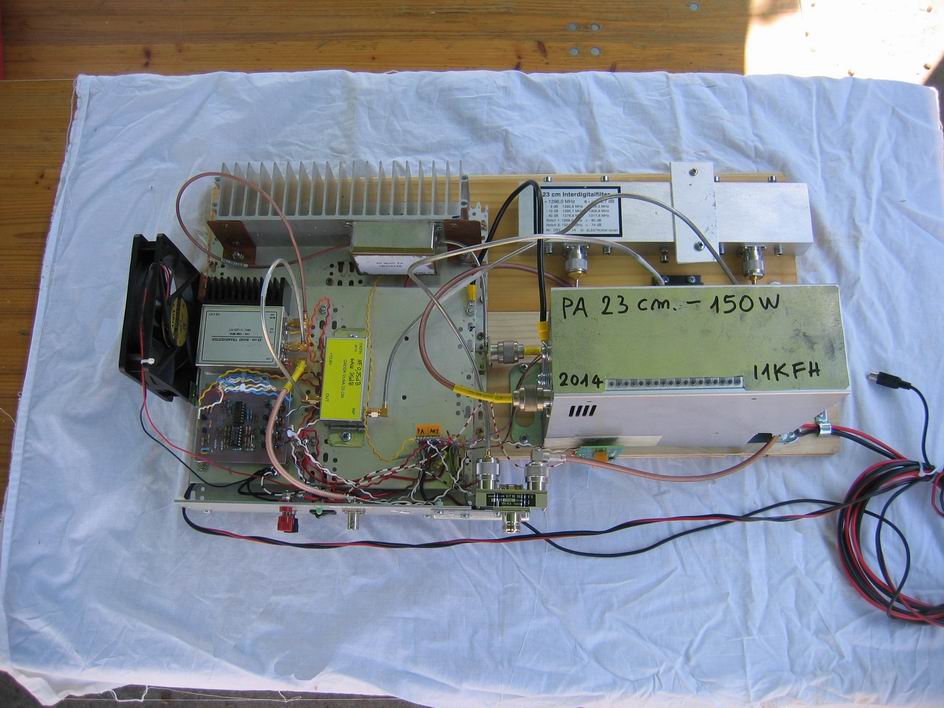

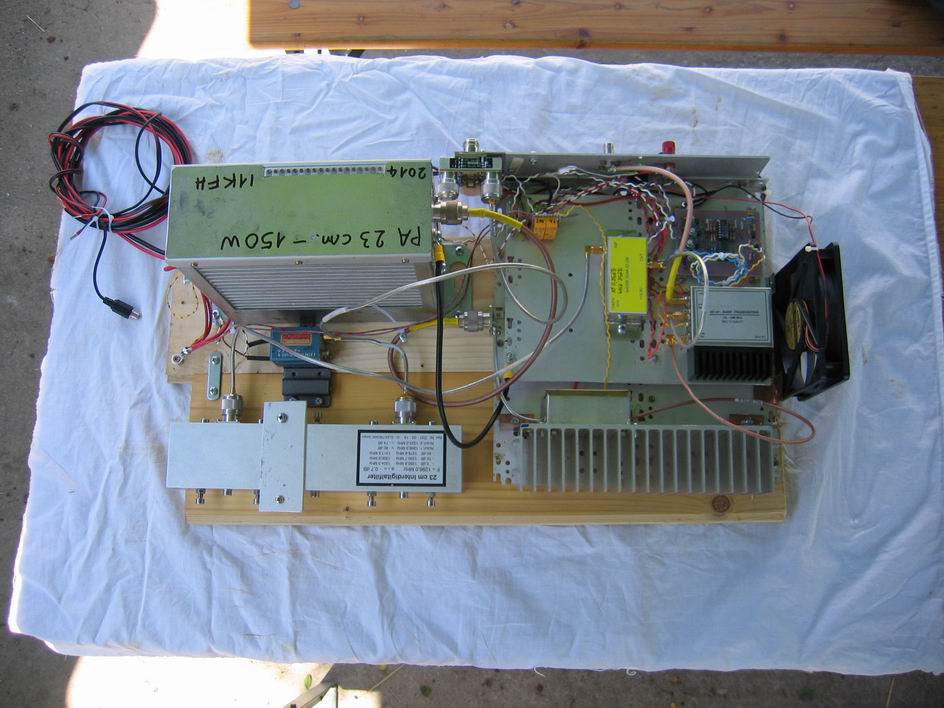

Tutto questo materiale era impossibile sistemarlo in un contenitore e ho
preferito fissare i vari moduli su degli assi di legno per comodità di cablaggio
(come si vede dalle foto).
E' sicuramente il più famoso, il più ambito e il più performante transverter
dell'ultima generazione per la banda dei 23 cm. Si trova in kit o già montato e
collaudato.
Personalmente preferisco la versione in kit perchè, oltre alla differenza di
costo, c'è la soddisfazione di averlo assemblato con le proprie mani. E' una costruzione molta
compatta e con componenti SMD, ed è necessaria una certa esperienza per il montaggio.
Il manuale di costruzione spiega di montare prima tutti i componenti e poi
passare alla fase di taratura che si effettua tramite un normale tester.
Personalmente non ho seguito alla lettere le istruzioni di montaggio, ma ho
preferito installare i componenti per stadi:
1° - la parte di alimentazione e il suo collaudo
2°- l'oscillatore locale e la taratura della frequenza con il controllato della
stabilità
3°- lo stadio RX e taratura
4°- lo stadio TX.e taratura
Premessa. Si tratta di un modulo ibrido a mosfet della Mitsubishi.
Con questo modulo nella mia realizzazione sono riuscito ad ottenere una potenza d'uscita di 30 W con un
pilotaggio di 150 mW.
Questo PA ha l'inconveniente di scaldare molto e assorbire parecchia corrente (7-10 A), per
questo motivo il pcb è preferibile realizzarlo su teflon piuttosto che su
vetronite.
Costruzione.
Incidere il circuito stampato che deve misurare 26x64 mm. su basetta in
teflon a doppia faccia e di spessore 1.6 mm. La faccia inferiore del circuito
stampato rimane completamente ramata e ha lo scopo di mantenere un buon ritorno
di massa. Fare tre fori nel pcb per il fissaggio al supporto del PA con viti da
3 mm.. Fare dei
fori da 1 mm. sulle piste di massa e saldare un filo rigido da 1 mm. tra le due
facce, per garantire un miglior ritorno di massa (vedi foto). La superficie
metallica del modulo presenta una scanalatura, quindi
è necessario livellarla: io per esempio ho usato della carta vetrata finissima.
E' fondamentale avere una buona massa tra il modulo
Montare sulla basetta tutti i condensatori che devono essere SMD e
Collaudo.
Pilotare il transverter 13G2E in modo da avere una uscita di circa 150 mW.
A questo punto variare leggermente la potenza di uscita del transverter fino a
quando non si ha più l'incremento di uscita del PA, poi scendere di un pelino
con la potenza:
se invece di ottenere per esempio 30 W ne otterremo 29 non cambierà nulla!
Schema Elettrico del PA
Disposizione Componenti del PA

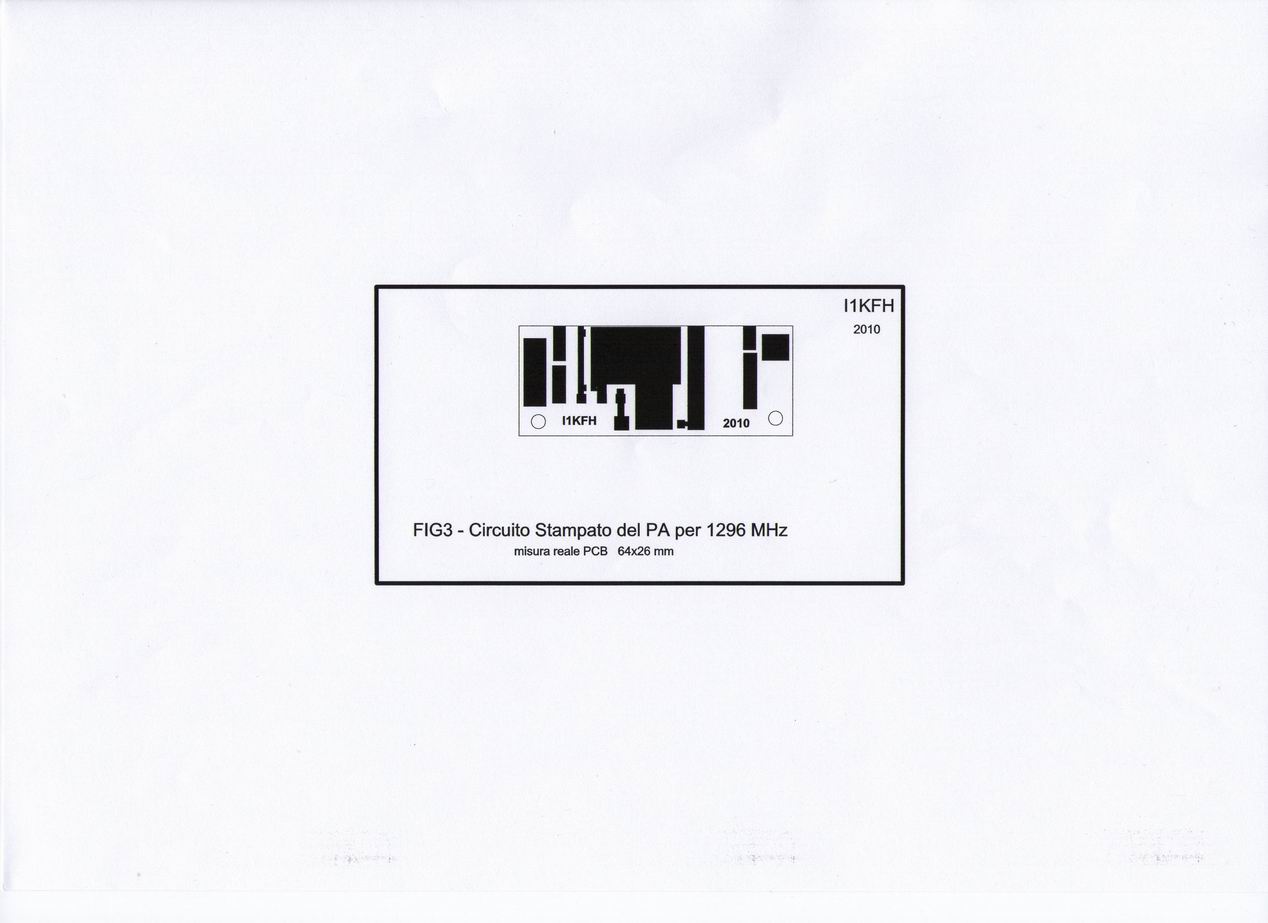

Disegno del Circuito Stampato
Acquistato il kit direttamente da Sam Jewell G4DDK. A montaggio ultimato queste le caratteristiche misurate sul mio esemplare: NF 0,25dB - GAIN 35 dB.

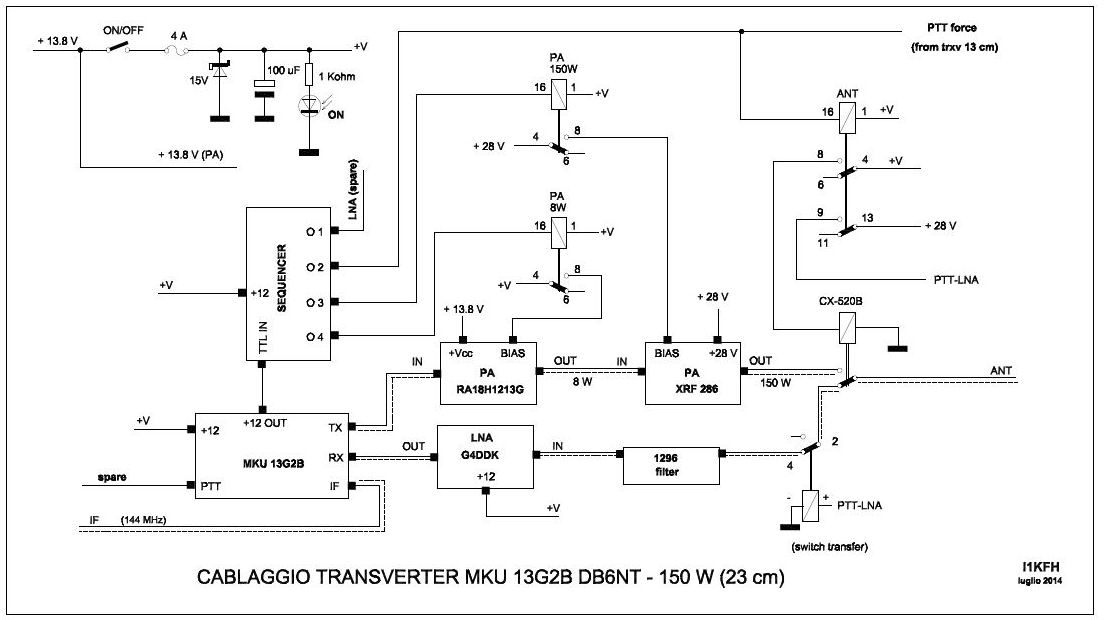

Disegno del Cablaggio del Transverter completo
|
