10G2 DB6NT Transverter
per 10368 MHz |
photo gallery
Cliccare sulla foto per vedere la massima grandezza con
la miglior qualità
Click
on a picture to view it full size with full quality

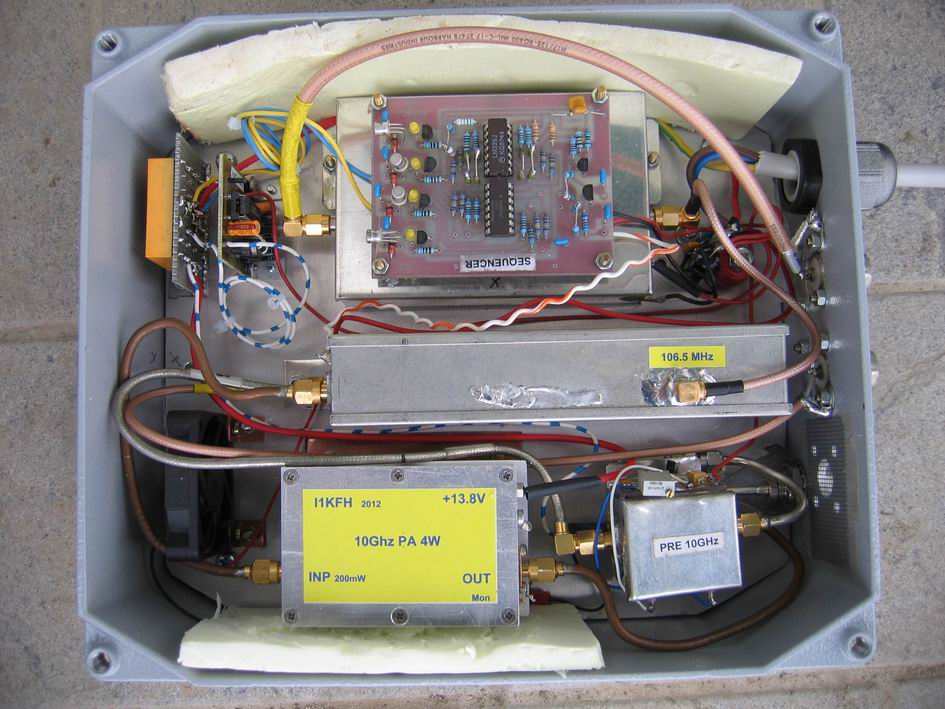

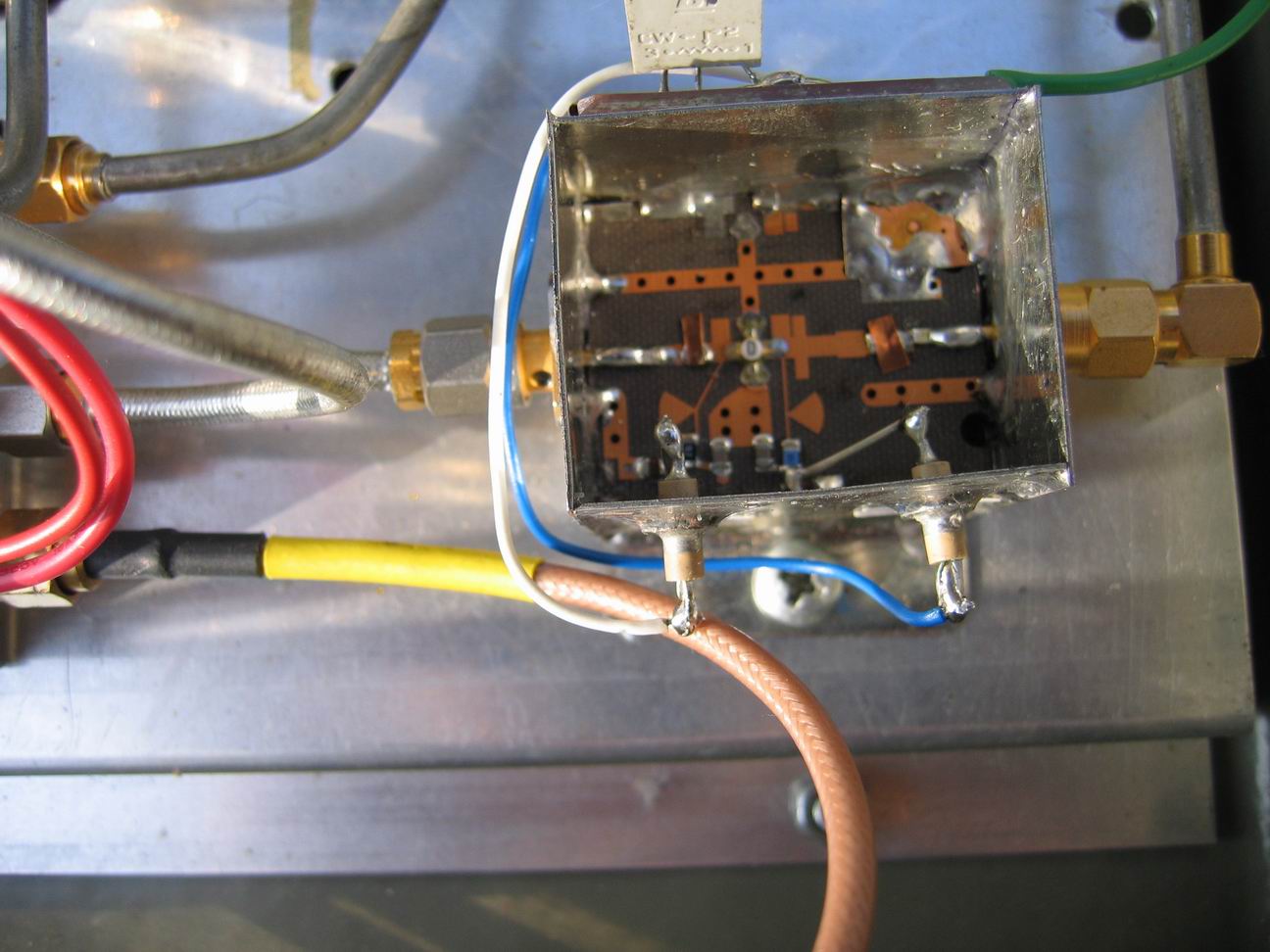

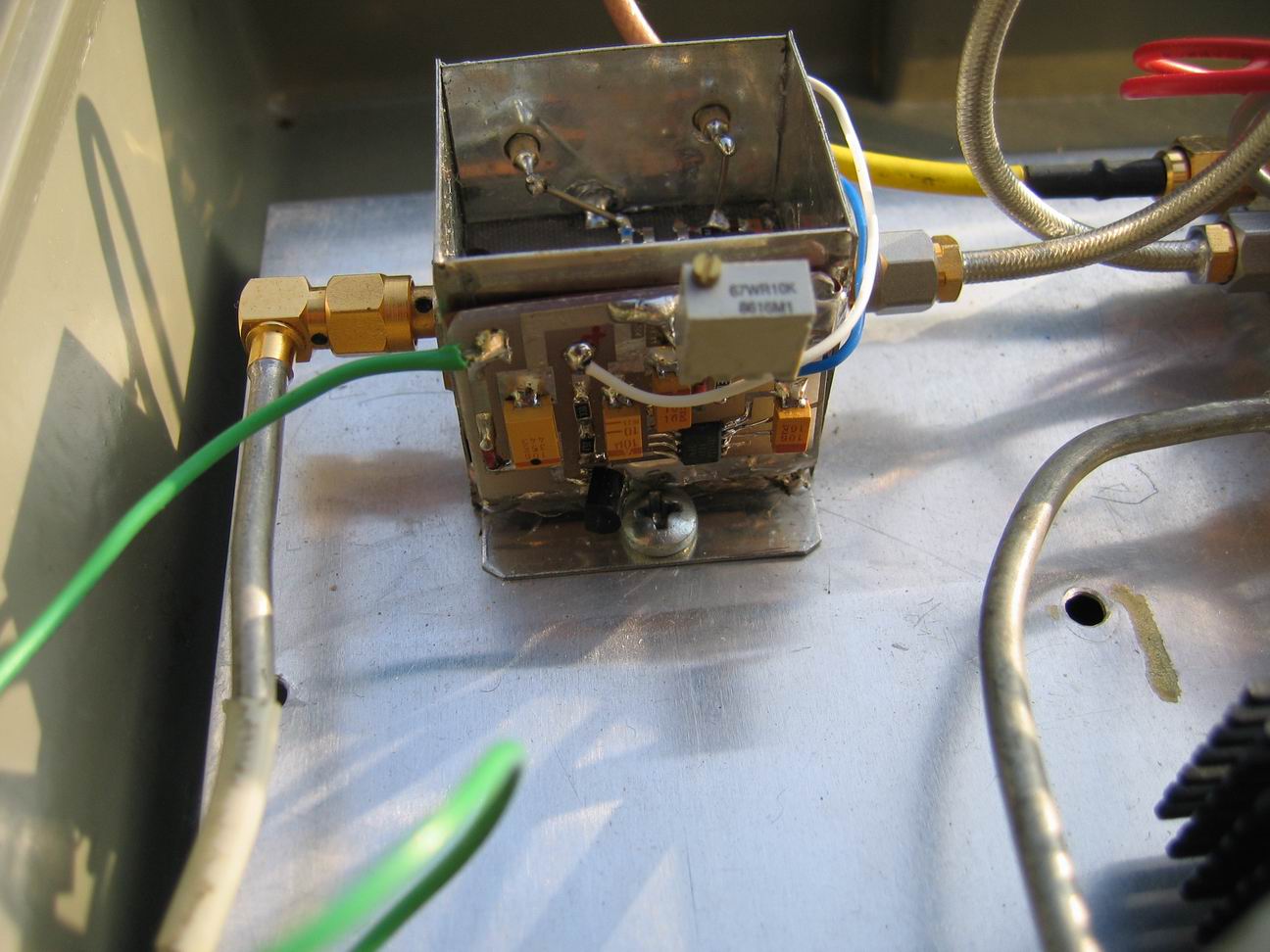

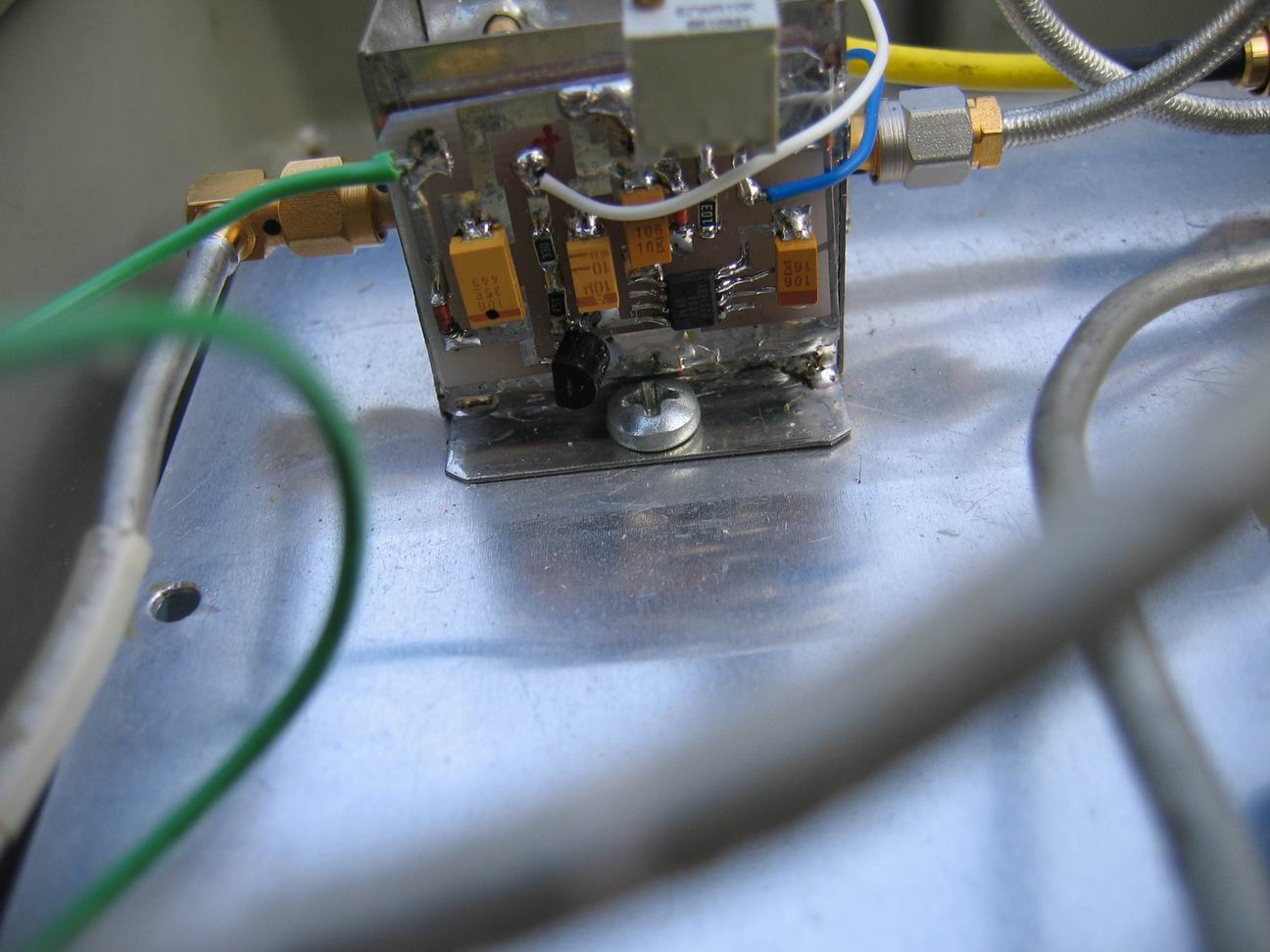

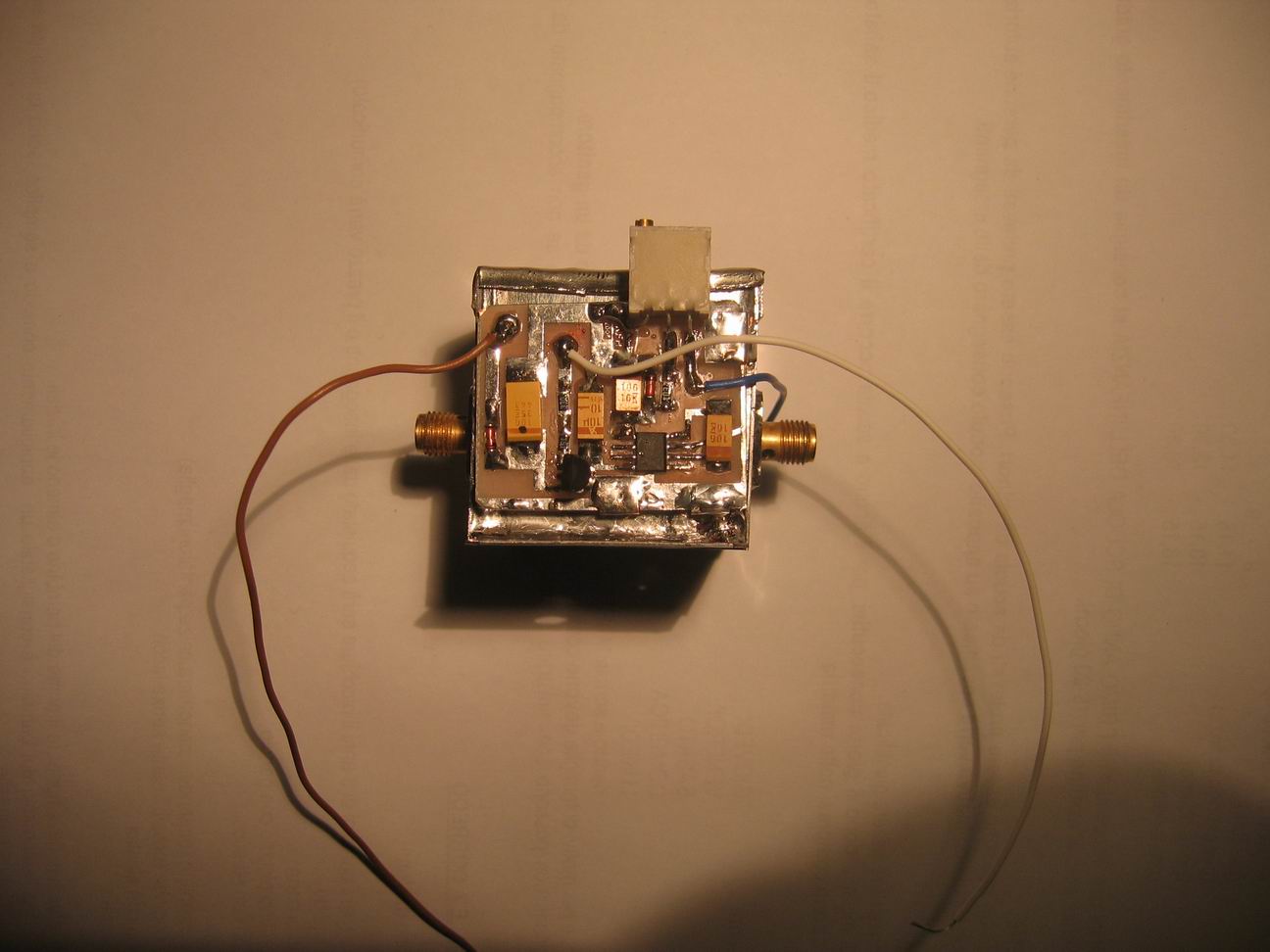

Il mio nuovo transverter per i 3 cm è quindi così composto:

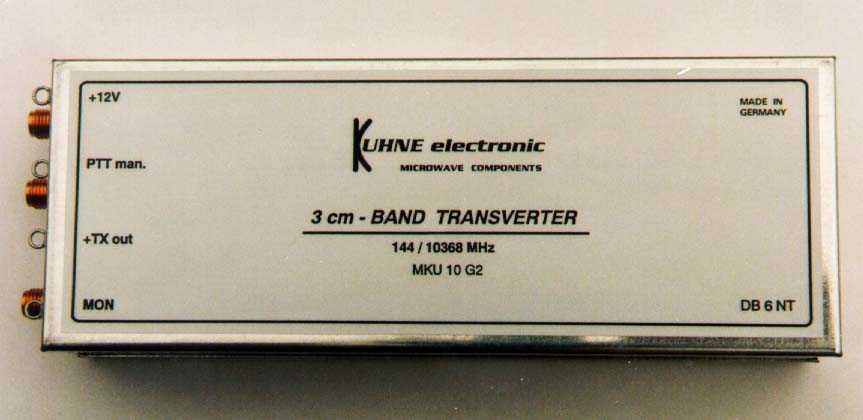

XVTR MKU 10G2, Oscillatore Locale a 106.500 MHz pilotato da un sintetizzatore
con ingresso a 10 MHz da Oven,
E' sicuramente il più famoso, il più ambito e il più performante transverter
dell'ultima generazione per la banda dei 3 cm. Si trova in kit o già montato e
collaudato.
Personalmente preferisco la versione in kit perchè, oltre alla differenza di
costo, c'è la soddisfazione di averlo assemblato con le proprie mani. E' una costruzione molta
compatta e con componenti SMD, ed è necessaria una certa esperienza per il montaggio.
Il manuale di costruzione spiega di montare prima tutti i componenti e poi
passare alla fase di taratura che si effettua tramite un normale tester.
Personalmente non ho seguito alla lettere le istruzioni di montaggio, ma ho
preferito installare i componenti per stadi:
1°- la parte di alimentazione e il suo collaudo
2°- l'oscillatore locale e la taratura della frequenza con il controllato della
stabilità
3°- lo stadio RX e taratura
4°- lo stadio TX.e taratura

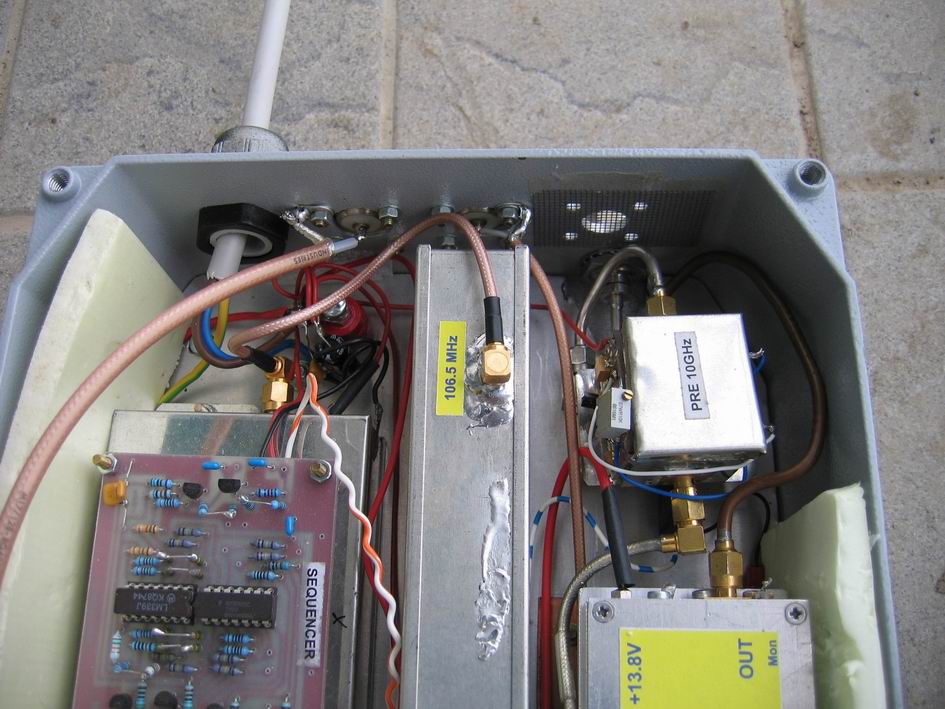

L'oscillatore locale è a 106.500 MHz e per avere una buona stabilità di
frequenza ho pensato di utilizzare il Sintetizzatore progettato da F9HX/F5CAU.
Il progetto si può trovare sempre su questo sito alla dicitura
'106.500 MHz Local Oscillator controlled by
GPSDO'
Purtroppo il sistema con il GPS era instabile senza capire il motivo. A questo
punto ho usato un oven a 10 MHz in sostituzione del GPS e i risultati sono stati
molto soddisfacenti.

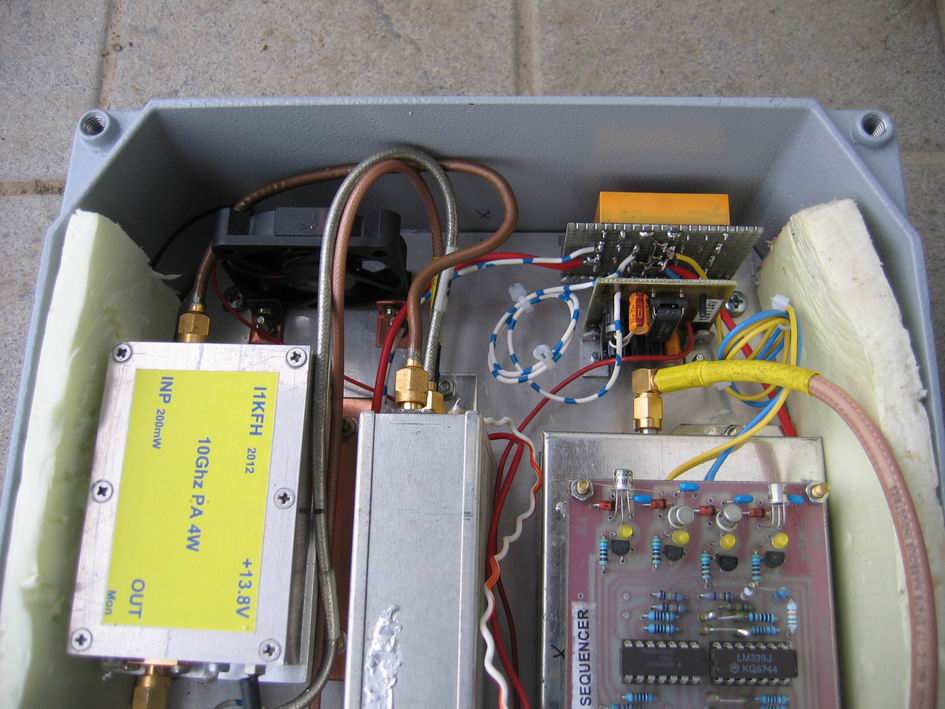

Da tempo avevo intenzione di incrementare la potenza di uscita del mio
transverter per i 10GHz: passare da 1 a 4 Watt. Ero però frenato dal costo
smisurato del GaAs Fet utilizzato come PA. Alcuni anni fa però comparvero sulle
bancarelle dei mercatini radioamatoriali dei power GaAs Fet ad un costo più
abbordabile. Era il tipo TIM1011-4L e suo relativo driver.
Spinti da IZ1EVF Piero, che aveva già in precedenza costruito un PA da 4 W
utilizzando questo GaAs Fet , io e I1GPE Beppe ne comprammo un paio a testa.
I circuiti stampati li acquistammo direttamente da DB6NT, Beppe costruì gli
scatolini fresati per alloggiare il PA. I1GPE lo costruì per primo ed il
risultato fu veramente soddisfacente.
Poco tempo dopo anch'io lo costruì però ebbi difficoltà nella taratura, o meglio
nella 'spagliettatura'. Il mio PA lo portai a Beppe che con la sua
esperienza e, sopratutto, pazienza riuscì a tararlo.
Le informazioni dettagliate comunque si possono trovare su http://www.rf-microwave.com/datasheets/4_generic_SU-02_01.pdf
La piastra mod. SU-02 è in vendita da Franco Rota http://www.rf-microwave.com/
Questo dispositivo serve per alimentare il relè coassiale che funziona a 24 V.

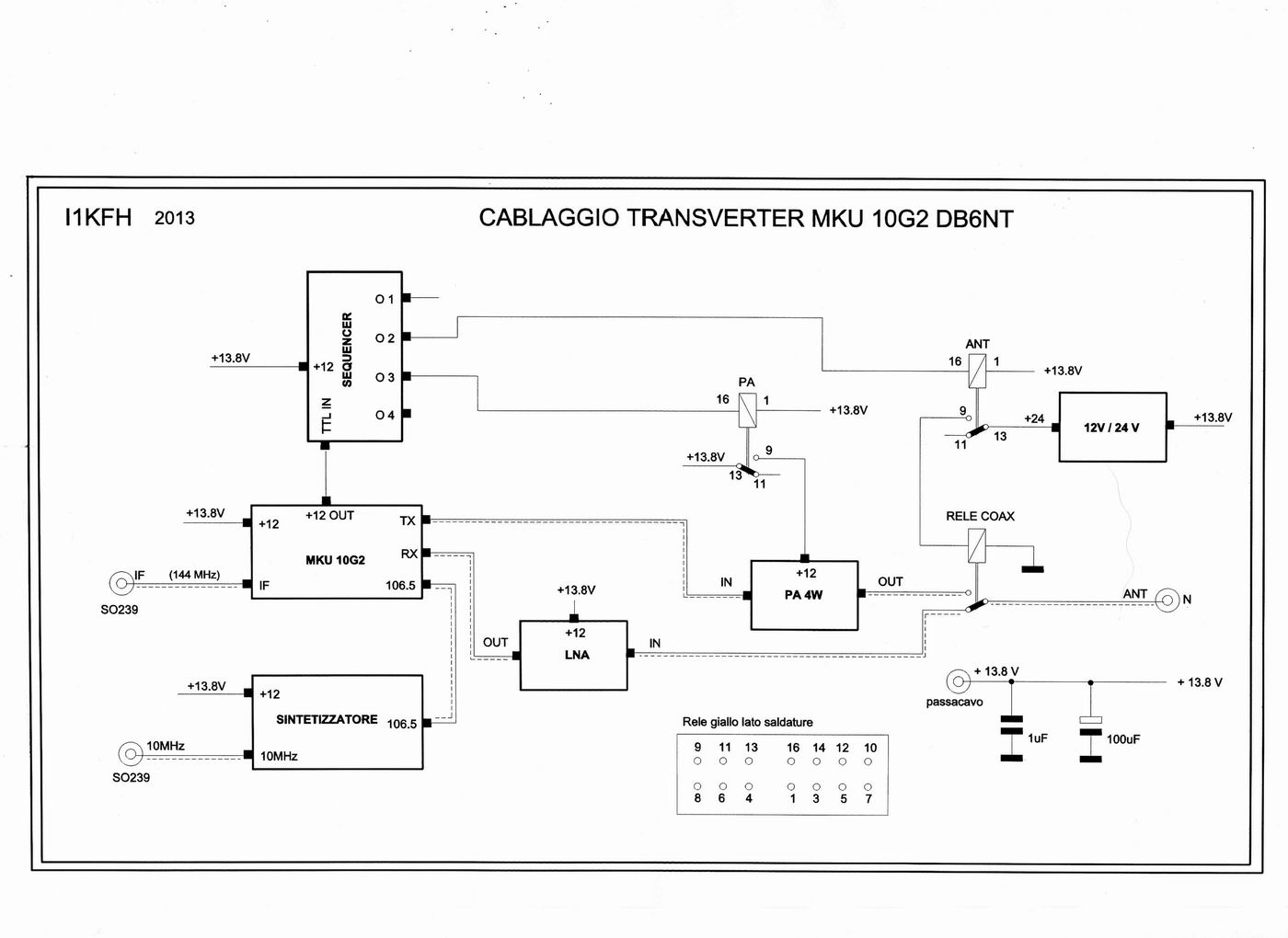

Schema elettrico
|
