1. 인터페이스.

    Windows용 SSTV 프로그램은 Computer에 설치된 사운드 카드를 인터페이스로 이용하여 동작 시킬 수가 있습니다.
    또한 PTT의 동작을 위해  Computer의 뒷면에 있는 COM Port ( RS232C )를 이용합니다.
    일명 "시리얼 포트"라고도 합니다.
    설정방법은 각 프로그램 마다 조금씩 틀립니다만, 원리는 동일 합니다.
    그리고 PTT동작을 위한 PTT회로도와 사진을 이용하시면 누구나 쉽게 만들 수가 있습니다.
    참고로 기본적인 결선도와 Relay를 이용한 결선도가 아래에 있습니다

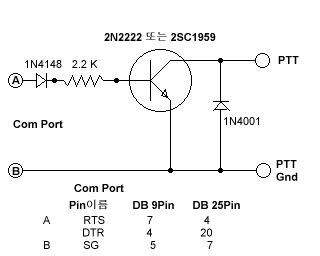

PTT 회로도

ptt 사진

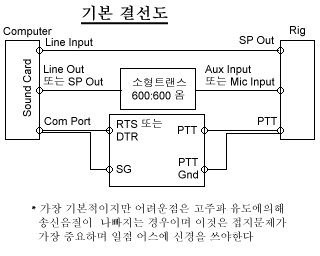

기본적인 결선도



Relay를 이용한 결선도

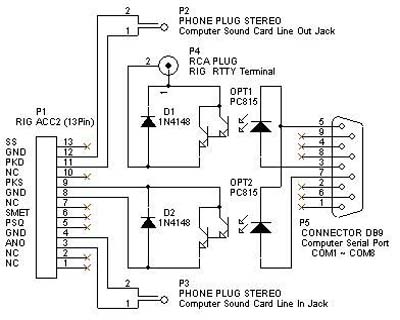

Kenwood RIG용 Interface

    Kenwood에서 생산된 RIG중에 TS-440, TS-450, TS-850, TS-870, TS-940, TS-950, TS-2000에서 동작하는 SSTV, RTTY, PSK31등의 Digital통신용 Interface입니다.
    RIG 내부회로는 동일한것으로 알고있습니다만, TS-450, TS-850, TS-870, TS-2000에서만 동작 Test를 했습니다.



Icom RIG용 Interface

    Icom에서 생산된 IC-756 RIG의 SSTV, RTTY, PSK31등의 Digital통신용 Interface입니다.

    송신의 기본적인 원리는, 프로그램은 송신할 그림을 색갈과 명암에 해당되는 음(소리)의 디지탈 코드로 변환하여 사운드 카드로 보냅니다.
    사운드 카드에서는 이 디지탈 신호를 받아 소리로 변환하여 Computer의 뒷면에 있는 사운드 카드의 [Line Out] 젝(Jack)과 [Speark] 젝(Jack)으로 음(소리)을 출력합니다.
    이 음을 무선기의 마이크 또는 폰페치 단자에 입력해주고 PTT를 잡아주면 송신이 이루어집니다.

    수신은 무선기의 스피커를 통해 들려오는 SSTV 음을 Computer의 뒷면에 있는 사운드 카드의 [Line Input] 젝(Jack) 또는 [Mic] 젝(Jack)으로 입력 해줍니다.
    사운드 카드에서는 이 음을 디지탈 코드로 변환하여 프로그램에게 보내주면 프로그램은 디지탈 코드를 색갈과 명암에 해당되는 그림으로 구성하여 Computer의 모니터에 그려 줍니다.

2. 프로그램의 Setting.
