Vissza meteor A jelenlegi (2014.08.) rendszer konfigurációm nagyon egyszerű.
Antennám : MOXON 2 elemes, 2 részes L alakban meghajlított dipolból és az U alakban meghajlított reflektorból áll,
ami műanyag téglány vázra van rögzítve (szigetelő szalaggal).
Az egészet a padlástérben helyeztem el. Ha nem is csap bele a villám akkor legalább a másodlagos hatások érvényesülhetnek ;) majd !
Méretei a rajzról leolvashatók.

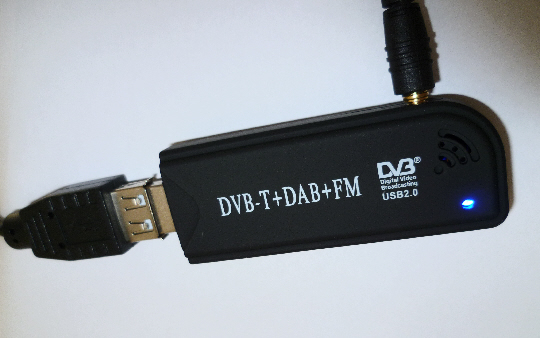

Vevő: USB-s DVB-T R820T és RTL2832 chipset-el rendelkezik és SDRSHARP program + NOTEBOOK.
Sample Rate: 1024 MSPS
Frekvencia : 143.049 MHz
Üzemmód: USB
Sávszélesség:3400 Hz
Jelfeldolgozásra SPECTRUMLAB programot használok, a benne megírható script segítségével készültek el a megjelenített adatok.
A színes ábrát ( vízesés diagram ) ütemezetten menti , a darabszám, jelszint, dátum/óra/perc
adatait folymatosan szöveges fájlba menti, naplóz. Ezeket az adatokat időnként az RMOB.ORG oldalra is fel lehet küldeni megfelelő
adat átalakítások , elemzések után. Az ehhez szükséges programok az rmob.org weboldalról letölthetőek.

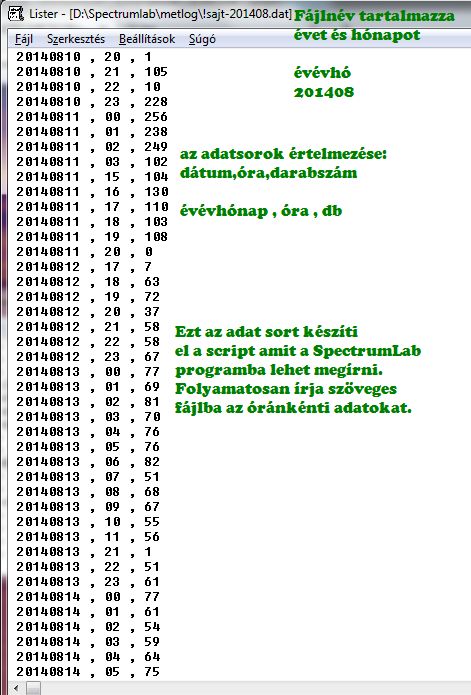

Egy minta adat sor az augusztusi megfigyelésekről ahogy elkészül a SpecLab program segítségével:
Baloldalt az SDR# program ablaka látszik,alatta a SpectrumLab ablaka.
A SpectrumLabon "vízesés" balról jobbra "folyik", a fehér szaggatott vonalak jelzik az idő múlását, percenként.
Az alulról felfele merőlegesen megjelenő adatok értelmezése:
- MeteorNo : az óránkénti meteorok száma.(minden órában újraindul 0-ról a számlálásuk)
- Dur.: az adott echo relatív ideje (duration).
- Level: A vett jel relatív szintje.
Ezek csak akkor jelennek meg a "vízesésen" és kerülnek naplózásra ha a beérkező jel szintje meghalad egy beállított értéket.
A feltételek : Alsó és felső határ frekvencia közt kell jelentkezni a füttynek és meg kell haladni 1 adott jelszint amplitudót is.

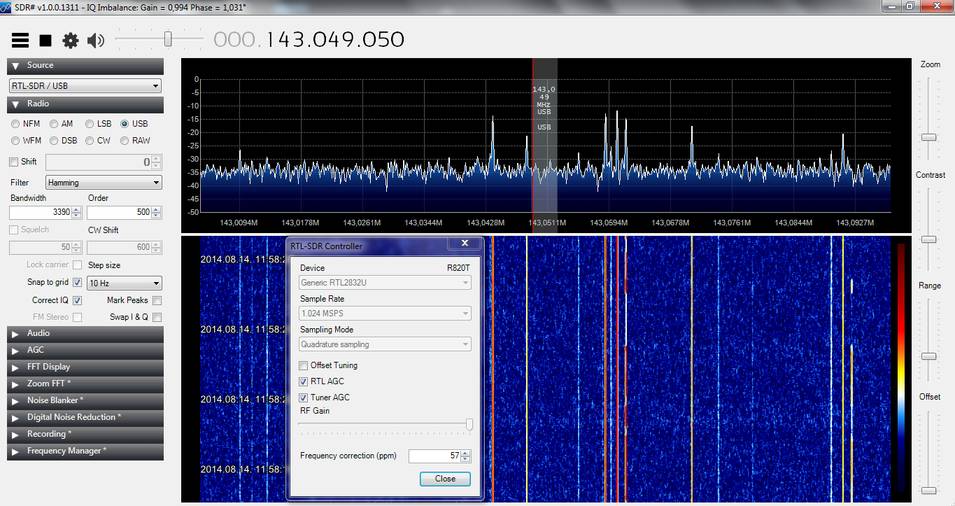

Az SDR# programon fentről lefele telik az idő, így a vízesés is lefele folyik.

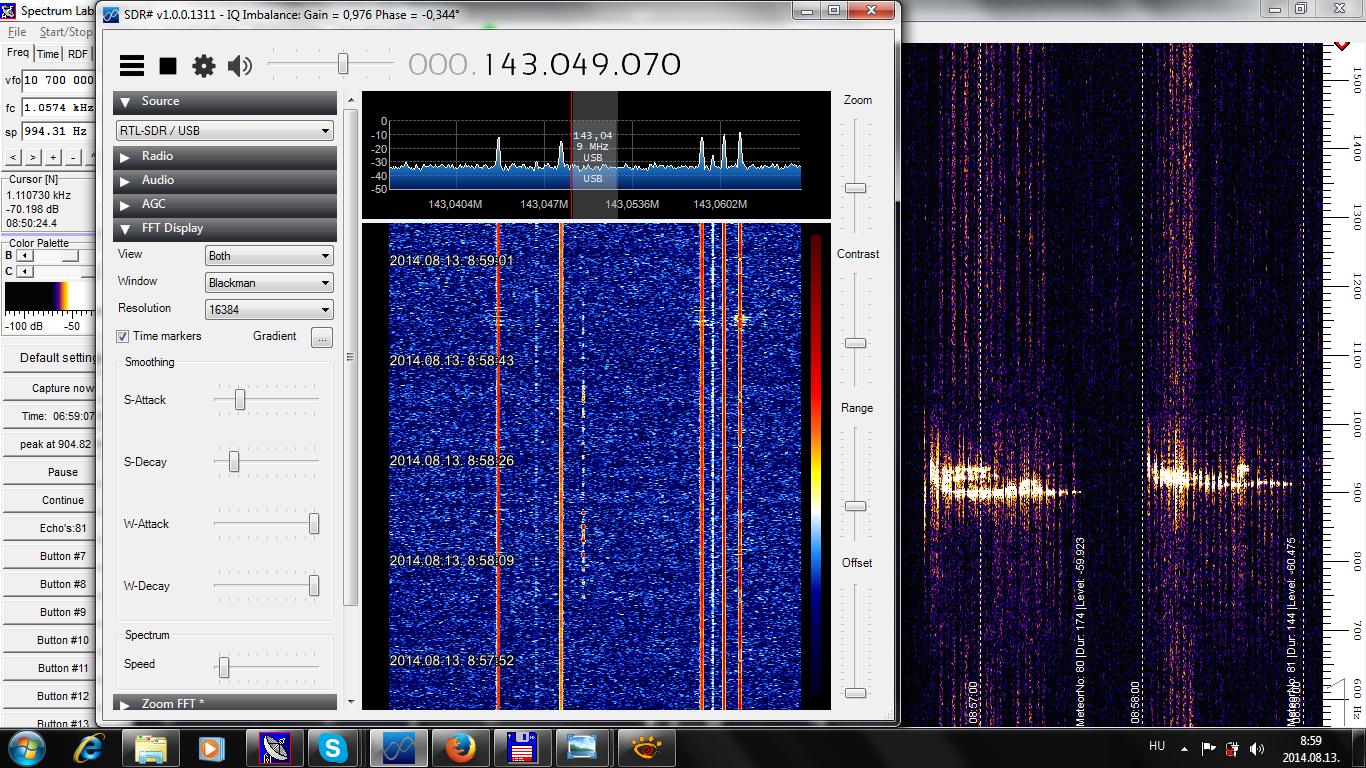

A masodik vastagabb sárgás/pirosas színű zavar jeltől jobbra fehéres/pirosas/sárgás
szaggatott vonalak láthatóak amik kb.: 8:58:00 kor indultak el és kb.: 8:58:50 ig tartottak.
Ez szintén megjelent a spectrumlab programban mint a második hosszú sárgás fehéres vastag maszatolás.
Mögötte alulról kiírásra került :
a meteor beütések száma ( MetNo .: 81 az adott órában)
relatív idejének hossza ( Dur.: 144 "idő egység" )
relatív térereje ( Level : -60.475 dB )
Előtte pedig egy másik hasonló ami a 80. volt 174 hosszú , -59,923 szintű.
Igaz 1 kép felér 1000 szóval is ... de ha meg is hallgathatod milyen az ami ilyet rajzol a monitorra akkor még érdekesebb lesz.
Szóval így szól a GRAVES radar vivőfrekvenciája doopler csúszásokkal , 1 visszaverődés útján beérkezik a rádióba és az demodulálja mint SSB jel.
A meteorok beérkezésekor ilyen változó hosszúságú jeleket lehet hallani.
Alapvetően 2 féle csoportba sorolják e jelenségeket. Egyik a OVERDENS másik az UNDERDENS .
OVERDENS meteorok hosszú jeleket generálnak.Az UNDERDENS meteorok pedig rövideket.
UNDERDENS jelek:
UNDERDENS 1 UNDERDENS 2 UNDERDENS 3 UNDERDENS 4 Overdens hangok:
OVERDENS 1 OVERDENS 2 OVERDENS 3 OVERDENS 4 A Moxon közelebbről amit teszt célból raktam össze . PVC cső + tömör Cu vezetékből .
A közepén lévő tekercs az Uggly - BALUN , a zöld/sárga (megmaradt szigetelése a lecsupaszított vezetéknek) csak tehermentesíti a forrasztást ;) !.
Nyúlfarknyi programok amivel a beírt adatok alapján méretezni lehet az elemek hosszát.
Jobban körbe nézve a vevőbe érkező zajokat szinte a mázlim van mert éppen van a kb.: 5-6 KHz szabad terület ahol nincs
zavaró jel . Ez éppen a 143,049 MHz felett van . Ebből is látszik a a gyengesége az USB DVB-T dongle rádiónak , érzékeny .
De a nagy jel tűrése nem olyan jó , IP3= -7 dBm maximális erősítéskor. ( R820T adatlapján ez olvasható )

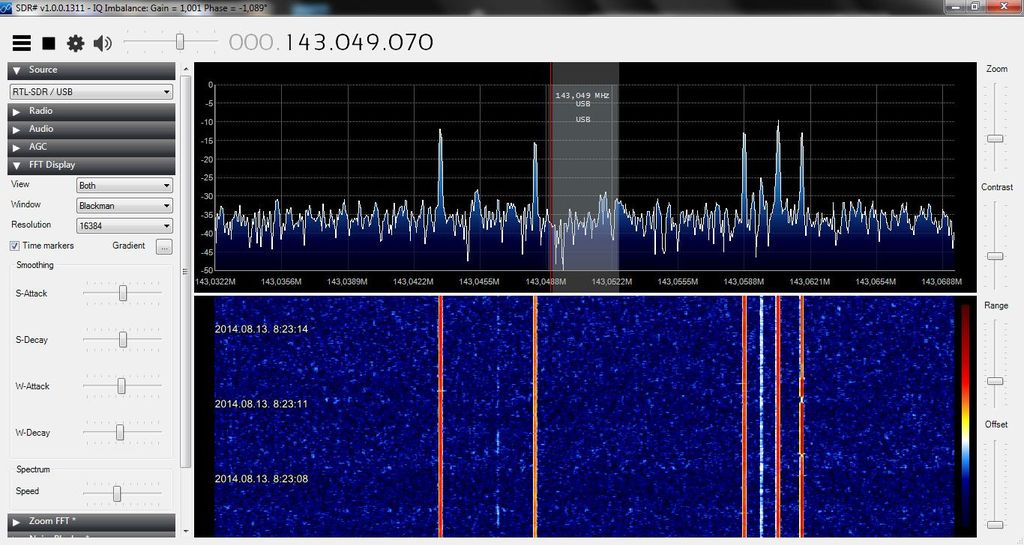

Baloldalt az SDR# program ablaka látszik,alatta a SpectrumLab ablaka.
A SpectrumLabon "vízesés" balról jobbra "folyik", a fehér szaggatott vonalak jelzik az idő múlását, percenként.
