Gyorsan egyszerűen kellett antennát építenem RH-ra.
Ez lett belőle. Volt 6 méteres Üvegszálas horgászbotom, 3 db 1,5 mm^2 szigetelt vezeték darabom.
A leghoszabb kb.: 18 méter volt, a 2 rövidebb 7 - 4 méter között.
A leghoszabból lett a sugárzó a 2 rövidebből pedig ellensúlyok lettek.(legalábbis ellensúlynak csúfolom őket :-) ;-) )

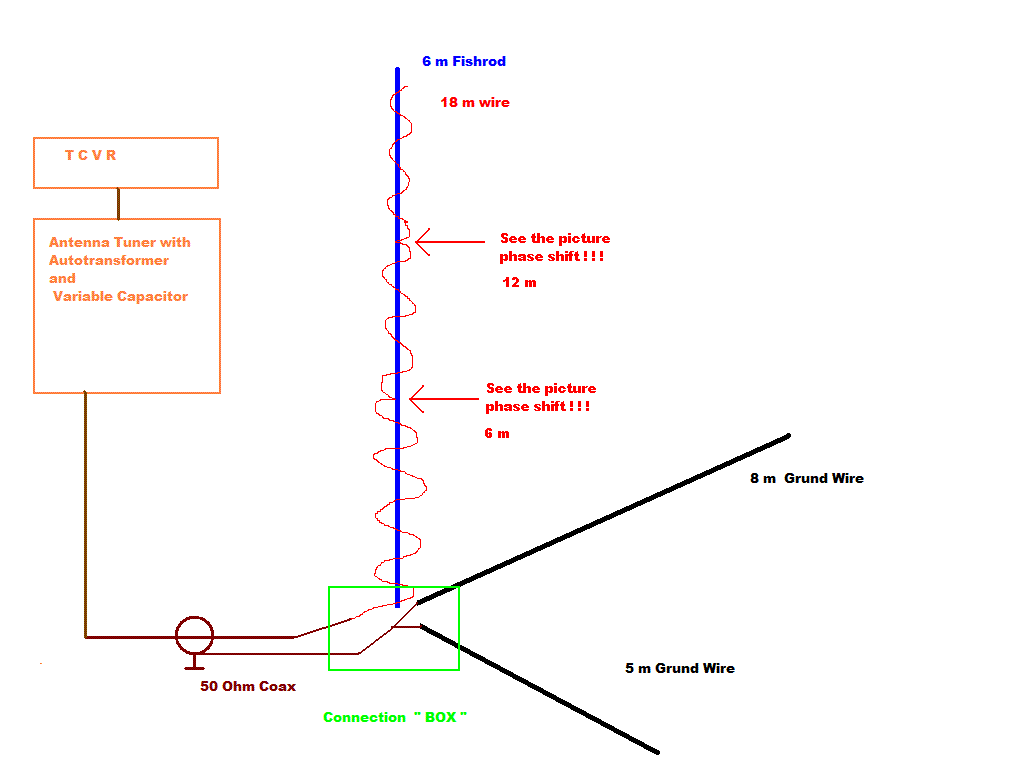

Mi is ez ?! Végülis 1 Long Wire ami valami GP szerűvé alakult, avagy valami GP ami tekercsszerűvé alakult :-).
Különböző "ellensúly" hossz miatt talán több sávon is használhatóbbá válik.
Igaz lehet több és egyenletesebb is a ellensúly hálózat eloszlása a térben és nemcsak 2 szál drót.
Elkészítése :

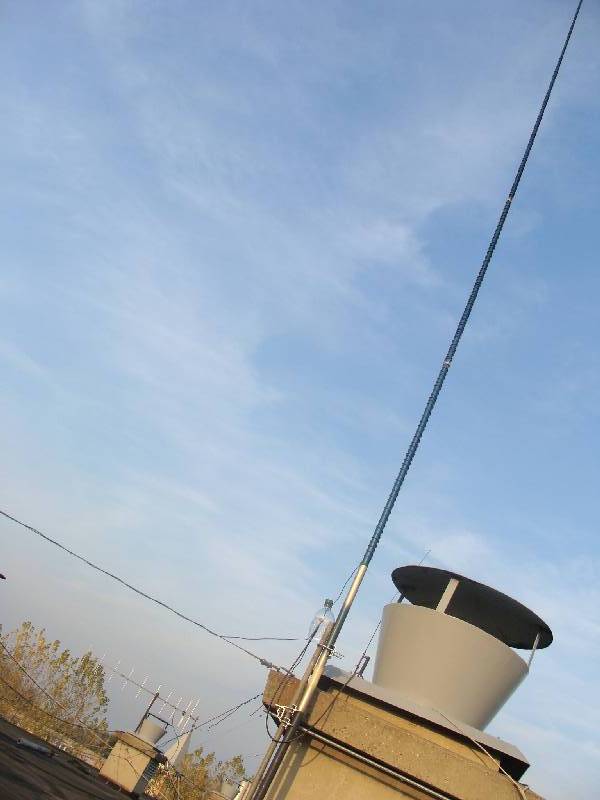

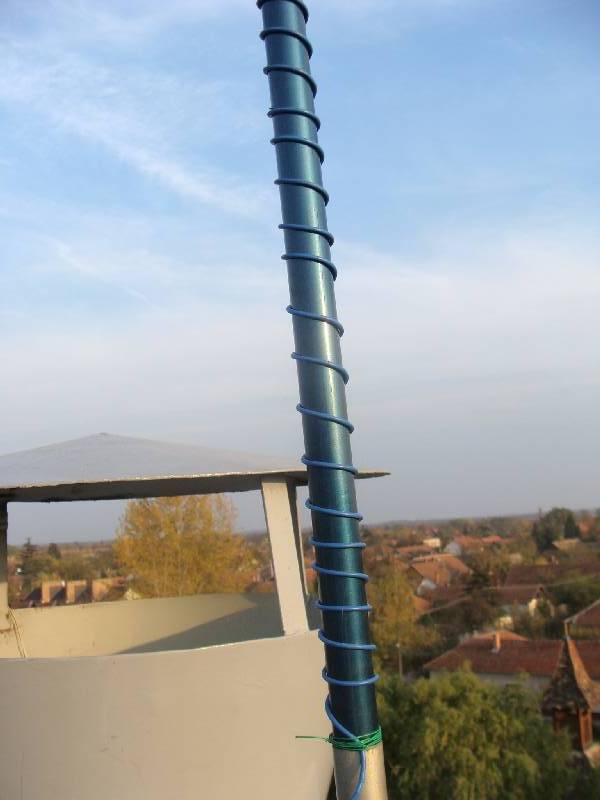

A leghosszabb darabot szépen feltekertem a horgászbotra X cm-es menetemelkedéssel ahogy a képeken látszik.
Egy kis csavart tettem bele mert nem egyirányba tekertem fel hanem kb.: 1/3-donként iránytváltottam.
1. balra, 2. jobbra, 3. balra tekertem a drótot a bot körül. Az irányváltásnál rögzítettem a vezetéket a bothoz.

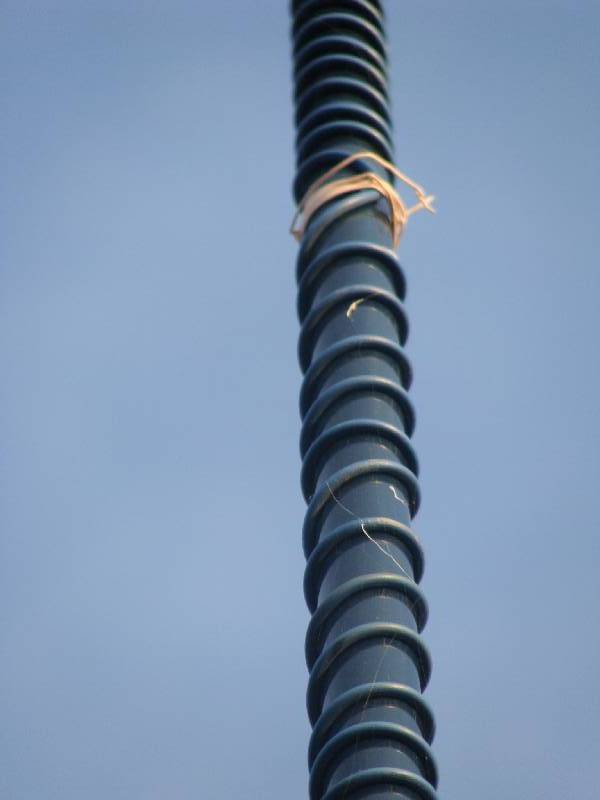

Egyik képen látszik jól az irányváltás is. Egyszerű vékony dróttal fogattam össze.
Pedig vezetékkötegelő "zipzárral" szebben nézne ki.
50 ohmos koaxot egyszerűen rákötöttem az antennára 1 csokival.
Ide lehetne pl.: 1 UN/UN trafót gyűrűvasból is rakni. No majd ha találok magot akkor kipróbálom azzal is.

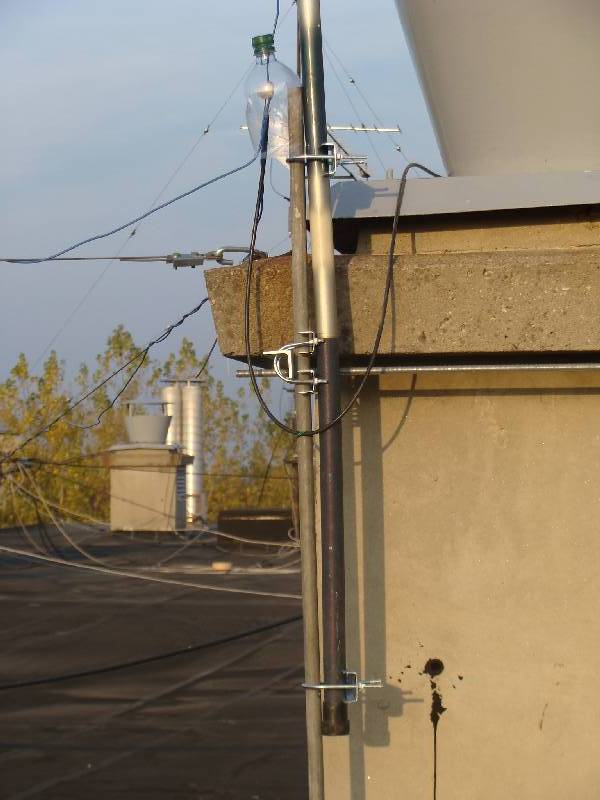

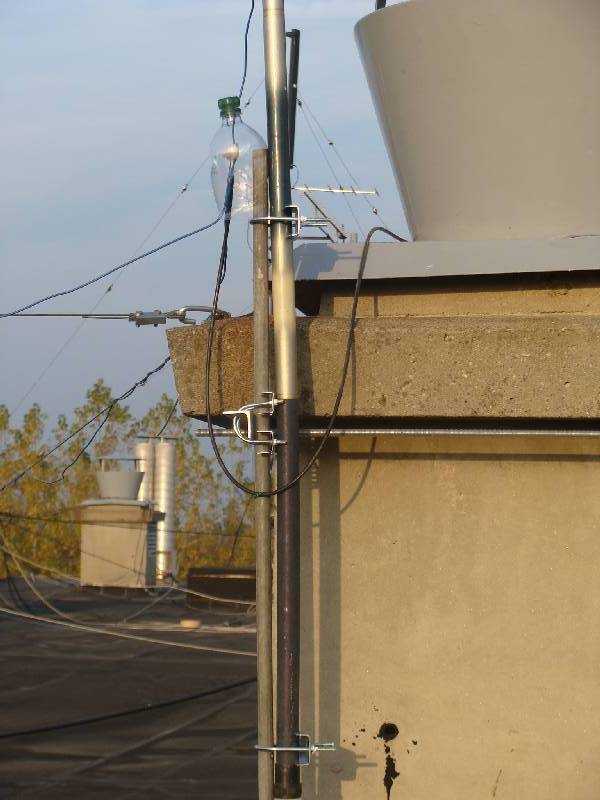

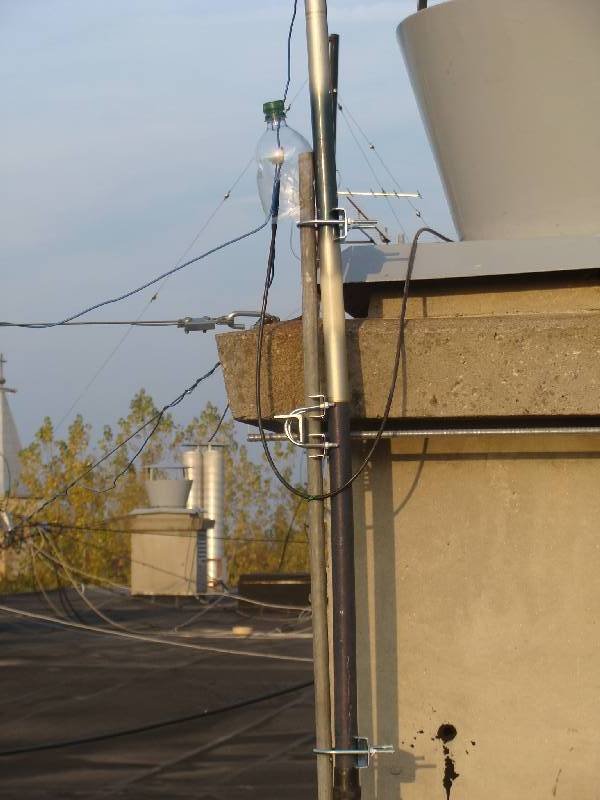

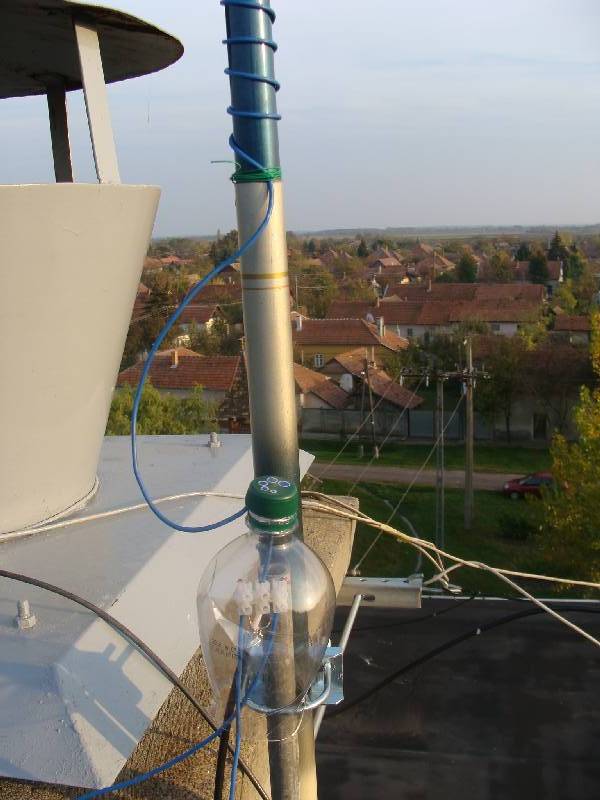

IP 00-s védelem gyanánt raktam fel 1 félbe vágott ásványvizes palack felső részt.
A csavaros kupakja rögzíti a sugárzó drótját is meg a csokit is meg nem esik bele az eső :-) .

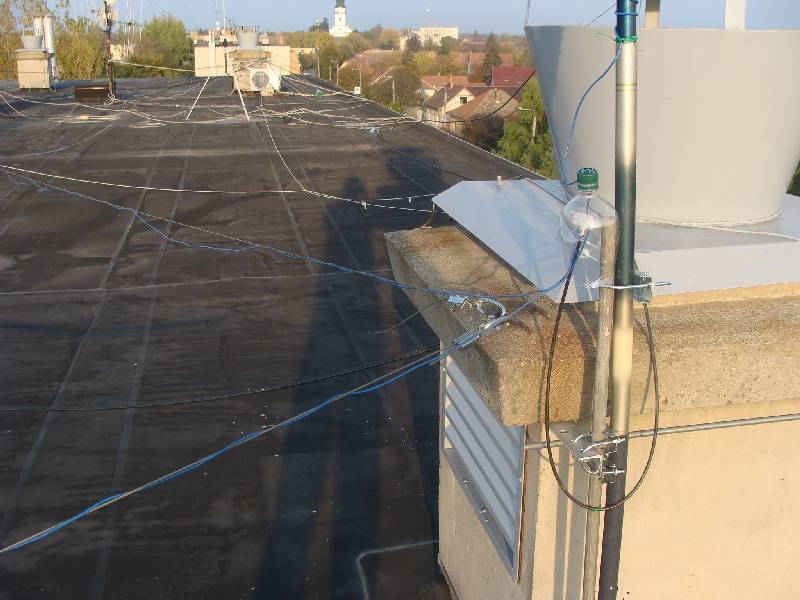

Ellensúlyokat pedig 1 meglévő feszítő huzalokhoz erősítettem.
Hát röviden ennyit az építéséről ennek a GPszerűen felállított induktív hosszúdrótos (LongWire) végfok gyilkosról.
Amit antennahangoló nélkül használni kegyetlenség.
De ezzel a hangolóval már sokkal bátrabban : Antenna Tuner !
A többit pedig meséljék el a képek.
Part list:
~18 meters wire radial ~ 5 meters wire grund ~ 8 meters wire grund 6 meters Fish-rod coax , connectors , etc.
