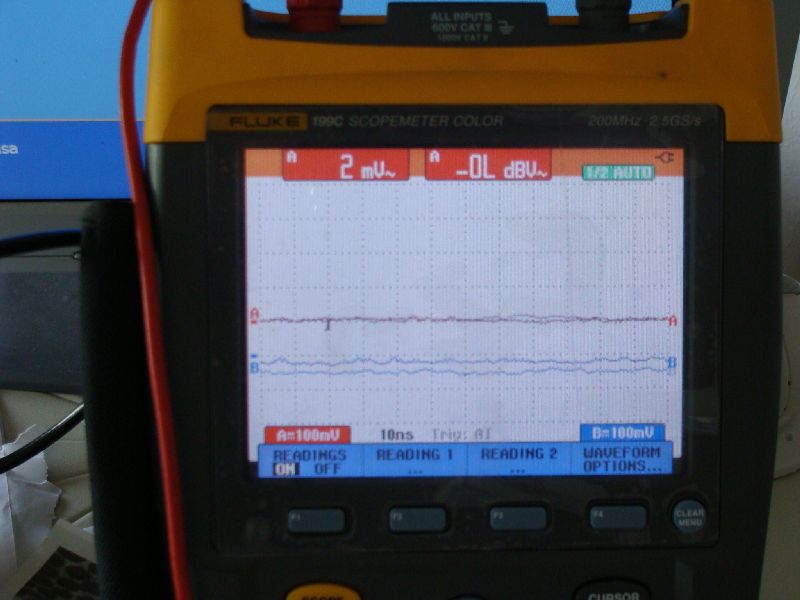

Sikerült kölcsönkapnom 1 szkópot ezzel sikerült mérni ezeket az adatokat FLUKE 199C
2 * 200 MHz , 2,5 GS/s
Fényképezőgépre azért volt szükségem mert az USB-s infrás gyujtószikra leválasztós kommunikációs modullal,
nem volt hajlandó normálisan működni a szkóphoz mellékelt CD-n lévő gyári szoftver :-( .
Pedig milyen szép és ügyesebb lett volna a oszcillogramokat bevarázsolni 1 2 kattintás után a PC-re :-) !
Végülis szinte majdnem mindent mér :-) Multiméterként (A V O ) is működik + frekvencia spectrumot, FFT-t is tud számolni a bejövő jelből
.... és még mi mindent amit át se sikerült néznem a 200 oldalas felhasználói dokumentációban :-)

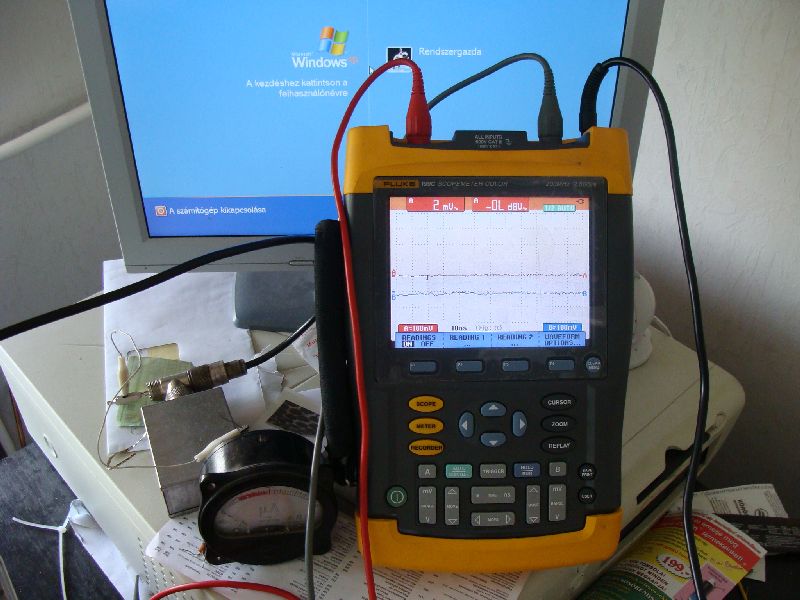

A mérőpad :
Előszőr az FST3253-ra menő "négyszög jelet" mutatom be 5MHz lépésközökkel.
Az első kép 100 KHz , utána 1 MHz . 10 Mhz-ig szép négyszög van kisebb "szőrökkel" a tetején.
Érdekesen szinusosan négyszöges bizonyos határ után meg már bárminek is nézhető :-O .
Tisztelt utánépítő HAM társak akik tudnak hasonló mérési adatokkal szolgálni , kérem tegyék elérhetővé!

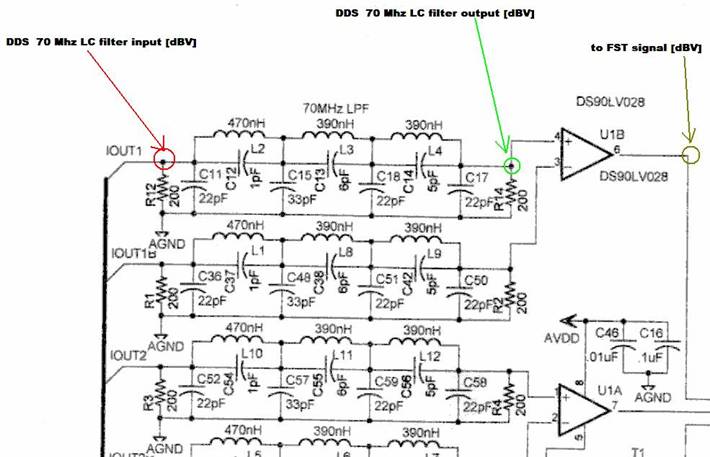

Mérési pontok helye :
FST-kre kerülő jelek a DS90LV028-ról

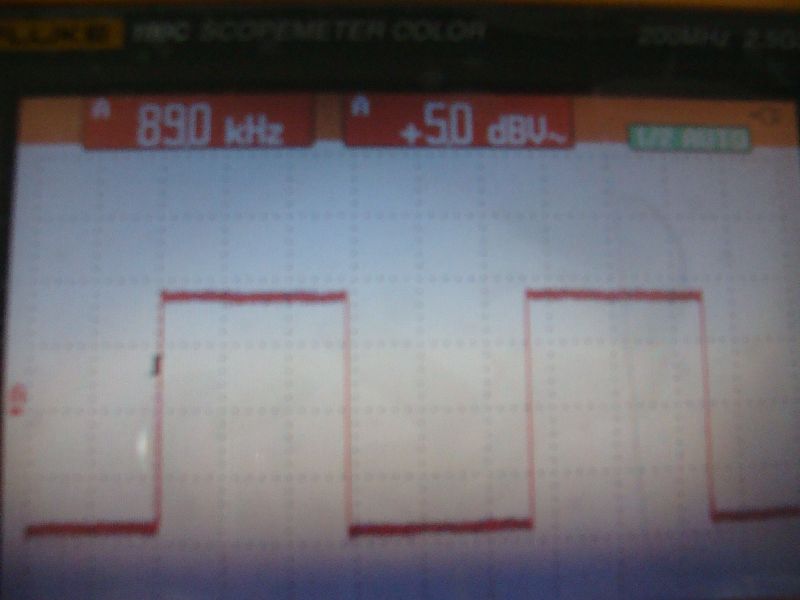

100 Khz (89,9Khz mert minusz 11,0 KHz KF )
1MHz

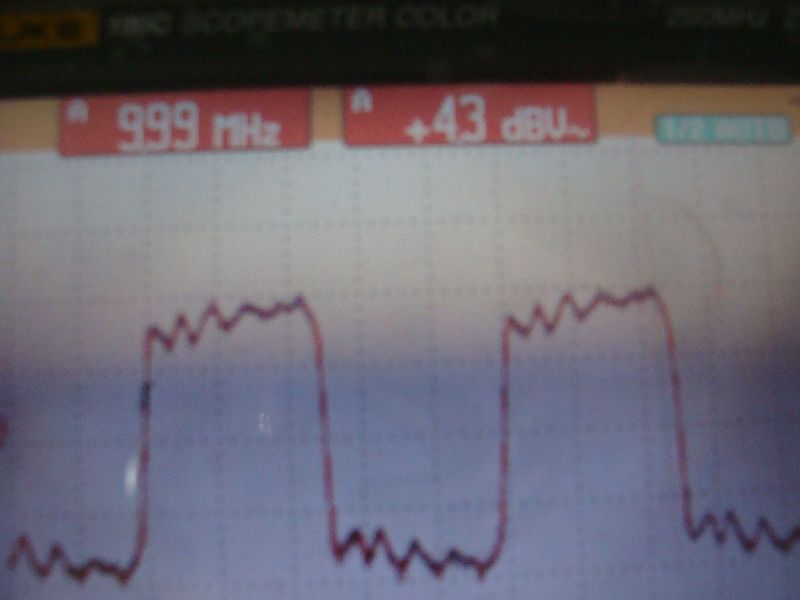

10 MHz

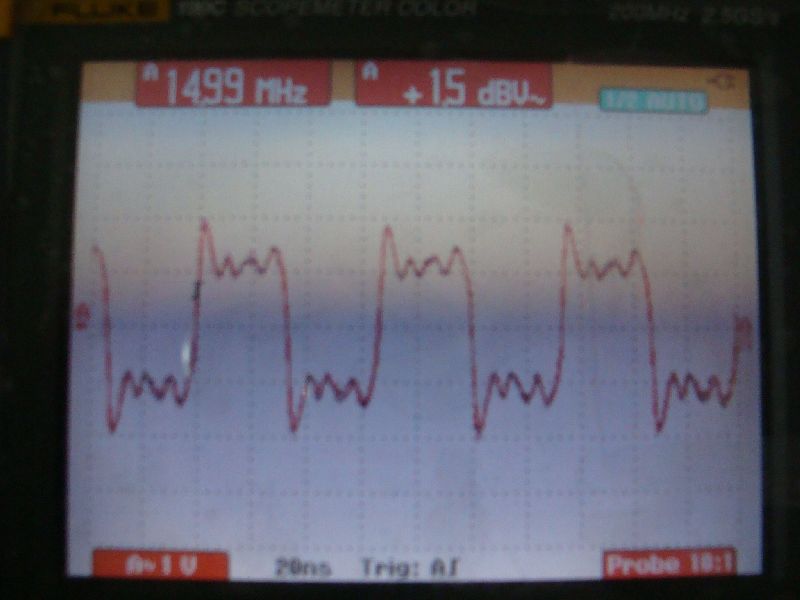

15 MHz

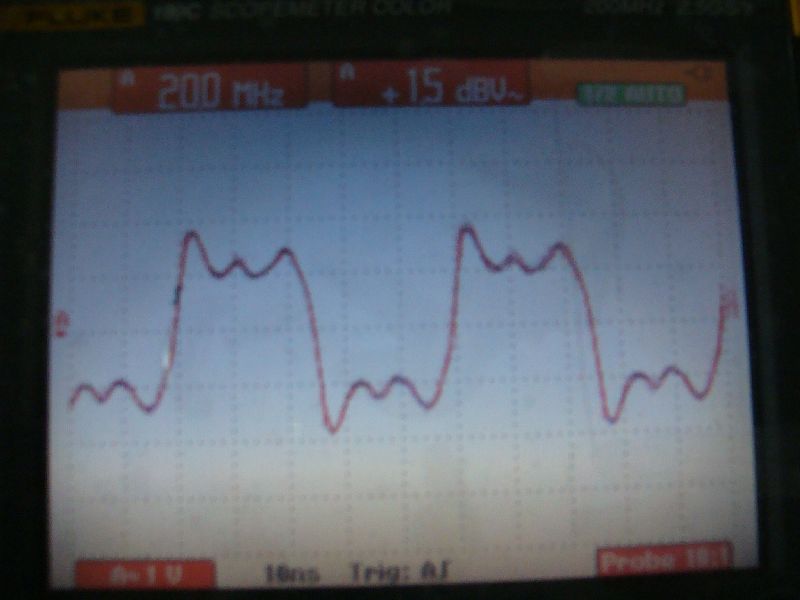

20 MHz

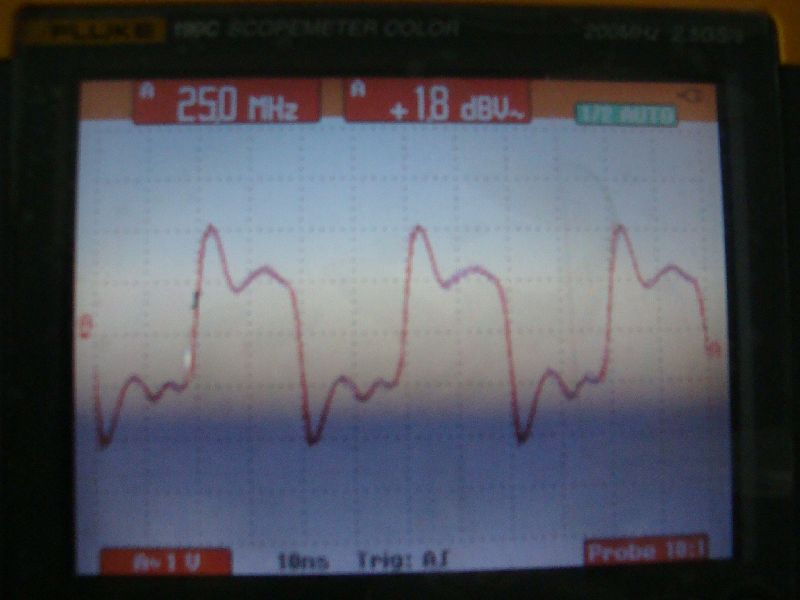

25 MHz
30 MHz
(érdekes ez a digitfényképezőgép időnként képes valami oknál fogva a képek bizonyos területeit elcsúsztatni egymáshoz képest ezért
van a szinusszerű jel alsó csúcsa eltolódva ... na jó semmmi se lehet tökéletes :-( )

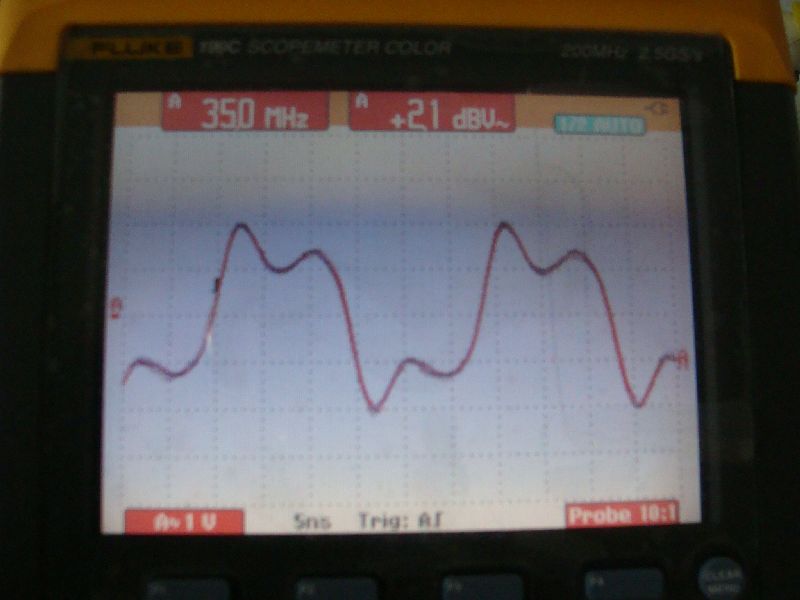

35 MHz

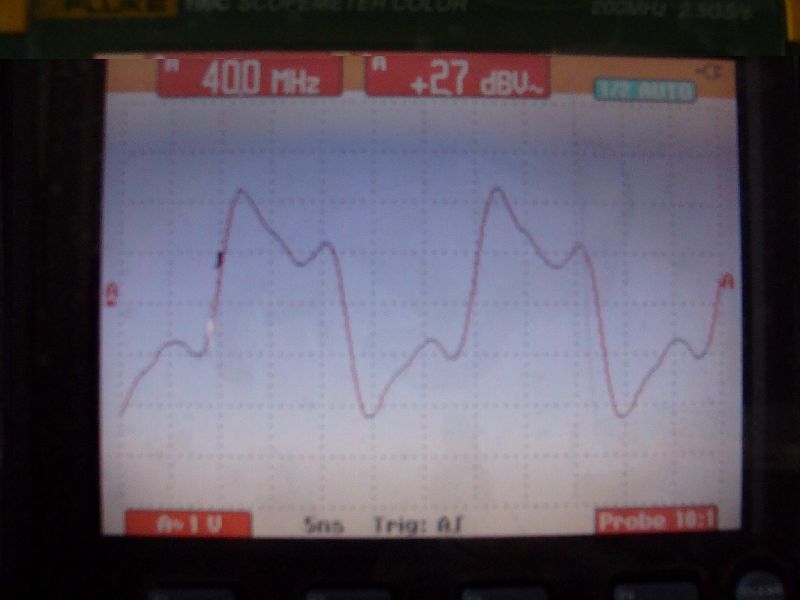

40 MHz
(érdekes ez a digitfényképezőgép időnként képes valami oknál fogva a képek bizonyos területeit elcsúsztatni egymáshoz képest ezért
a felső rész piros/narancs területe megint elcsúsztatva ... :-) )

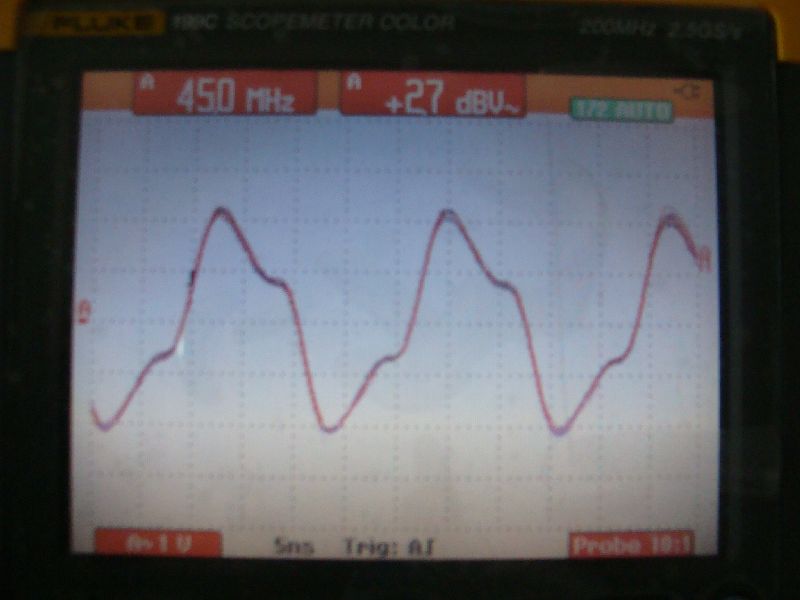

45 MHz

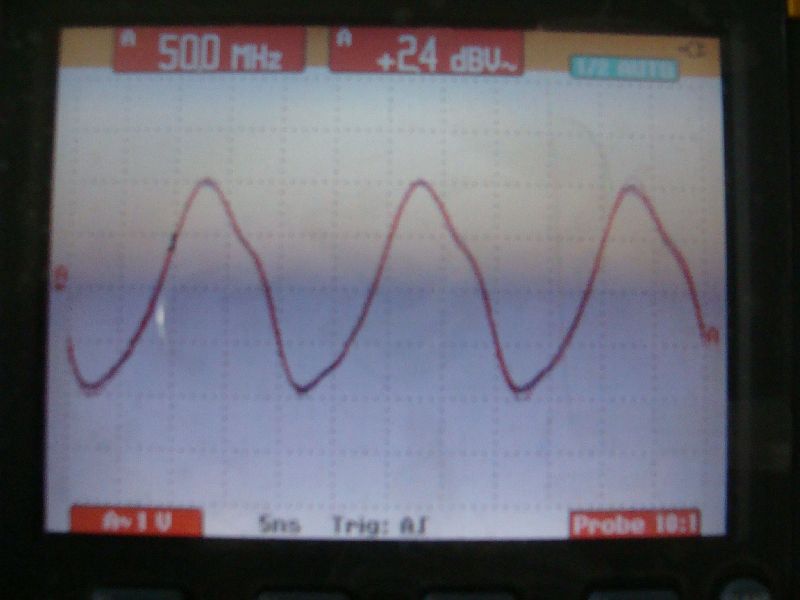

50 MHz

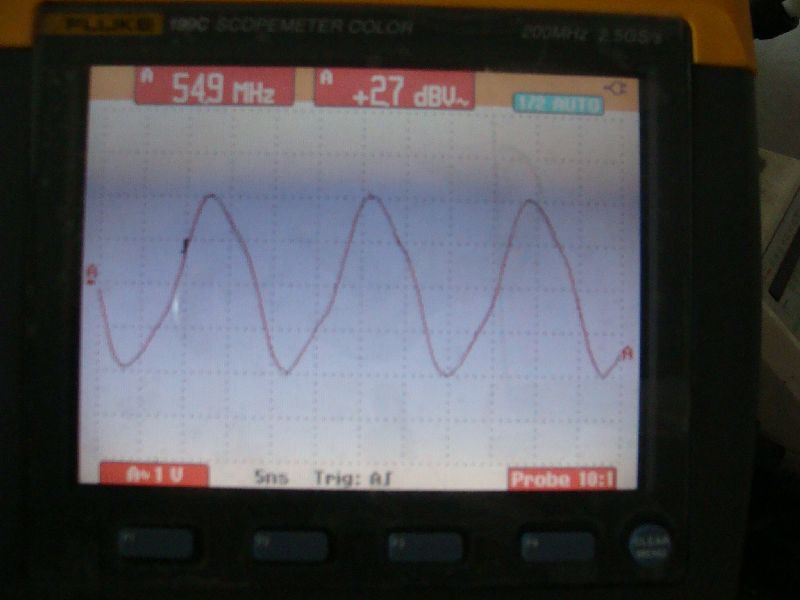

55 MHz

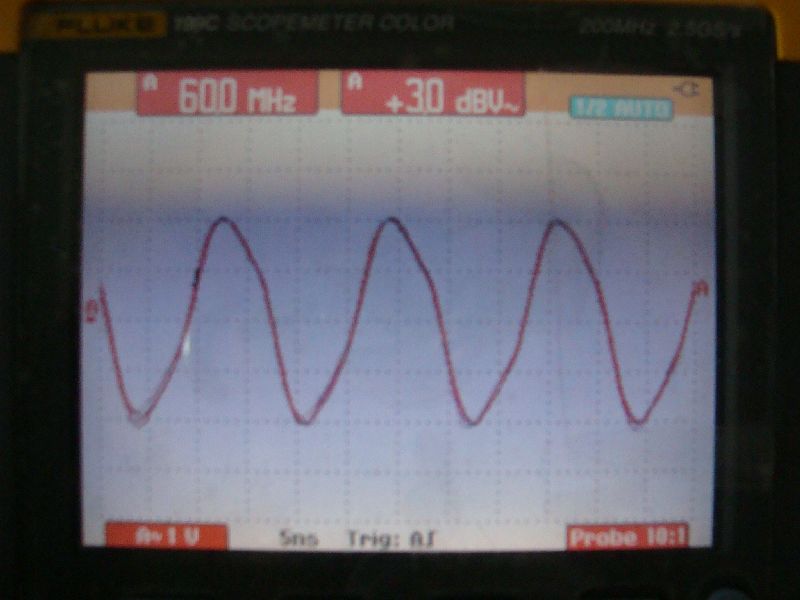

60MHz
65 MHz
A DDS 70 MHz LPF frekvencia menete :
