Adásjelzõ-lámpa vezérlõ
,,Red Lamp Unit''
Idõnként nem árt, ha a stúdiókban illetve az elõterekben tartózkodók tudomást szereznek arról, hogy éppen élõ adás folyik. A lámpavezérlõt akár hagyományos relével is megoldhatjuk, de fennáll a veszélye, hogy a ki/bekapcsoláskor termelt kapcsolási zaj rászóródik a hangtechnikai eszközökre, és így a kimenõ adásba is belehallatszik.

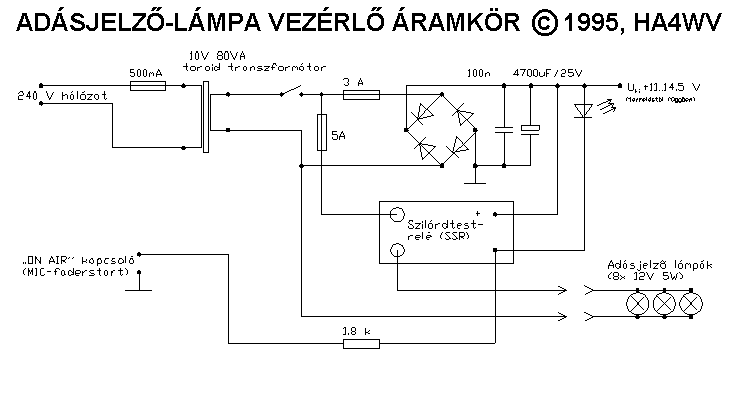

A készülék ,,lelkét'' egy SSR (szilárdtest-relé) képezi. Az SSR nullaátmeneti kapcsolásra képes, így zaj nélkül képes ohmikus terhelést kapcsolni (természetesen csak váltakozó áramot). Az induktív terheléseket (pld. ventillátor) a tapasztalatok szerint az SSR nem igazán viseli el hosszabb távon.
A készülék tápegysége felhasználható egyéb (modulációban részt nem vevõ) készülékek tápellátására is, de figyelembe kell venni, hogy maximális lámpaterhelés esetén csak kb. 11 V nyers egyenfeszültséget kapunk.
A mintakészülékben ez a tápfeszültség a belsõ kontroll-erõsítõ táplálására szolgált.




(C) 1998., Kovács-F. László, HA4WV  MINDEN JOG FENNTARTVA! - ALL RIGHTS RESERVED!
