HA4WV Akusztikus kábel-teszter

Akusztikus kábel-teszter Sok esetben elõfordul, hogy egy már kiépített, távoli végpontú kábel vezetékeit utólag kell azonosítani. A feladatot nehezítheti, ha a kábel erei között több egyforma színû található. Ilyenkor szinte lehetetlenné válik a munka, ha nincs egy segítõtársunk, aki a kábel ellenkezõ végén a ,,hagyományos kézibeszélõs'' módszerrel segít azonosítani a kábel-ereket.
1995-ben egy hasonló feladat során építettem meg az alábbi készüléket, mely lehetõvé teszi a segítõtárs nélküli munkát. A készülékkel a kábel test-pontjához képest egyszerre 8 különbözõ vezeték azonosítása lehetséges. Az azonosításhoz bármilyen hangszóró vagy fülhallgató használható, na meg persze nem árt egy kis morze-ismeret sem...

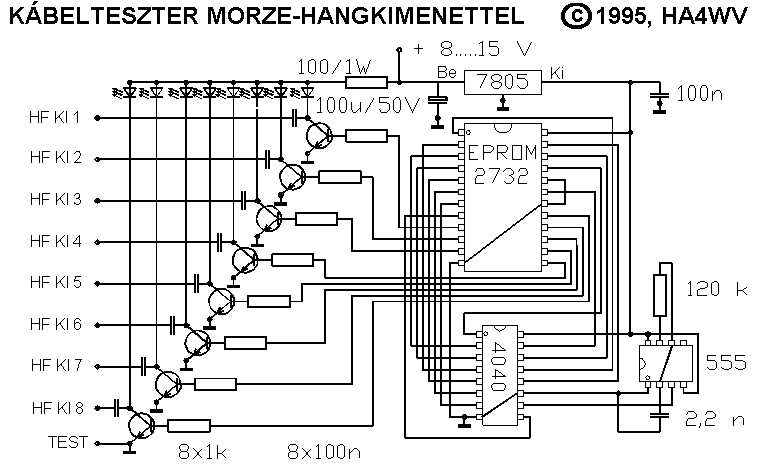

A készülék mûködése a következõ: az NE555-bõl kialakított óragenerátor kb. 1 KHz-es négyszögjelelet szolgáltat a CD4040 számlálónak. A CD4040 számláló inkremens címgenerátorként elõállítja az EPROM számára a címzést. A számláló önmagát reseteli, így az folyamatos mûködést eredményez. Az EPROM programja úgy készült, hogy minden második (páros) címre jutó byte nulla legyen. Ezzel a megoldással 8 db hanggenerátort megspóroltunk, mégis hangfrekvenciás jel jut a kimenetre.
Az EPROM kimenetének védelme érdekében készült az NPN-tranzisztoros LED-meghajtó, mely tranzisztor kollektoráról 100nF-os kondenzátorokkal csatolhatjuk ki a kimenõ hangfrekvenciás jelet.
A LED-eknek különösebb jelentõsége nincs, de ha az elõlapra szereljük, villogásuk jelezheti a készülék mûködését.
Az EPROM progjamja letölthetõ: eprmorse.arj

FIGYELEM! A készüléket csak feszültségmentes kábelek vizsgálatára használjuk! Tápfeszültség-forrásnak csak telepet használjunk, az esetleges földelési hibákból adódó áramütések elkerülése végett!
