Pixie II

El Pixie II es un popular tranceptor diseñado por Doug DeMaw W1FB(SK), es de muy fasil construccion y sus componentes se consiguen en cualquier negocio del ramo.Lo mas dificil es encontrar un cristal para trabajar en la frecuencia fundamental, yo e experimentado con cristales de 7MHZ variandole la frecuencia con un inductor y capacitor variable.

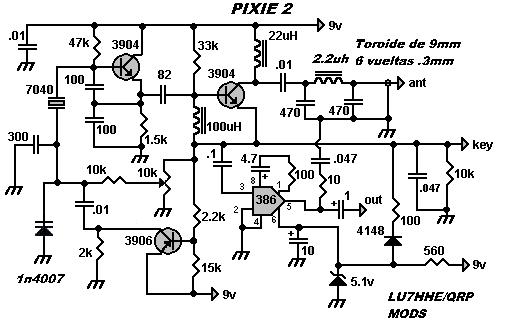

Una de las mejores versiones es la que se muestra detallada, con la cual incorpora una serie de elementos adicionales para eleminar sumbidos y acoples de emisoras de FM.

Componentes

L3= Bobinado sobre toroide de 6mm de diametro con 6 vueltas de alambre 0.3mm

L2= Inductor comercial de 18 micro henrios

D2= Zenner de 5.1V

CI= LM386N

Con el potenciometro de 10K se puede variar unos 2 a 3 khz la frecuencia del cristal.

Todos los demas datos estan en el circuito.
