Die PURPLE - STATION der friesische Decca - Kette 9B

Die Station stand in Zeven bei Bremerhaven und war bis zum 31.12.1999 in Betrieb.
Koordinaten: N 53° 17' 07", E 09° 15' 49"

Technische Daten Sender:
Betriebsspannung: 63 bis 72 Volt
Stromaufnahme: 20 bis 26 Ampere
HF - Ausgangsleistung: typisch 1200 Watt, aber nicht geringer als 1000 Watt

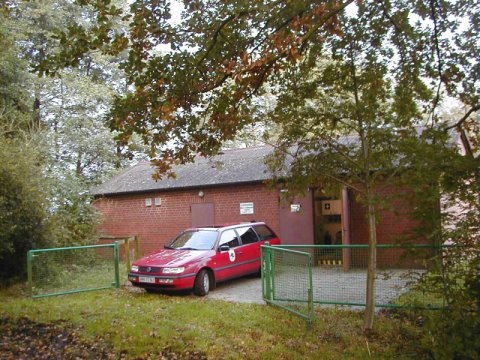

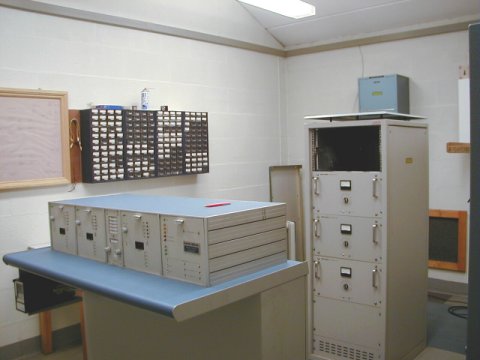

Die Sende - und Empfangseinrichtungen, unterbrechungsfreie Stromversorgung und das Notstromaggregat waren in einem Betriebsgebäude installiert.

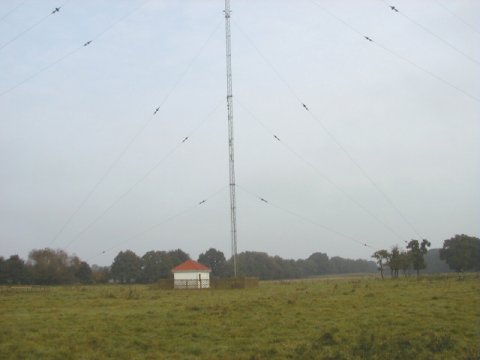

Der große Sendemast (Höhe 93 m) diente als Hauptantenne, der kleine Sendemast (Höhe 46 m) wurde bei Wartungsarbeiten am großen Sendemast als Notantenne verwendet.
Die Übertragung der Sendeenergie von den Sendern im Betriebsgebäude zu den Antennen erfolgte über speziell angepasste Koaxialkabel mit Leitungskompensation, damit die vorgeschriebene Phasenlage eingehalten wurde. Diese Leitungskompensation hatte die Aufgabe, die elektrische Kabellänge auf eine Viertelwellenlänge (90° Phasenverschiebung) zu bringen.
Die Antennenanpassung an die Senderendstufen erfolgte über ein motorisch gesteuertes Antennenkopplungssystem, das im Spulenhaus an der Basis der Sendeantenne untergebracht war.

Die Sendeantenne fungierte als Ganzzstrahler und war über einen elektrischen Isolator auf das Fundament aufgestellt. Sie war mit Abspannungen, Abspannisolatoren, Blitzschutz, Mastbeleuchtung und in das Erdreich eingebrachte Erdungsmatten versehen und als dreieckige Gitterkonstruktion ausgeführt.
Die Abspannung erfolgte in drei Richtungen um 120° versetzt. Jede Abspannung enthielt einen Hauptisolator nahe des höchsten Abspannpunktes und einen Nebenisolator in Erdnähe. Der Nebenisolator war kurzgeschlossen. Im Fall eines Defektes des Hauptisolators konnte der Kurzschluss am Nebenisolator entfernt und somit ein eventueller Defekt des hoch gelegenen Hauptisolators überprüft werden.
