ICOM IC-U200T

Arnaud Cabaret, F6GNJ
12/02/98

Introduction
     Certaines versions de cet appareil ne sont pas pourvues de la carte de traitement MICRO (pré-amplification et pré-accentuation). Le schéma de cette carte est issu de la documentation d'origine (service manual).

Schéma
     Classique : amplification, limitation, filtrage. L'alimentation positive est assurée par la ligne "T8" (8 volts présents a l'émission). Les photos jointes permettent de situer le connecteur J510 ou l'on peut prélever l'alimentation 8 volts et la masse. Attention, le dessin du CI est a l'échelle 2.

Montage
    Les composants sont eux aussi classiques et devraient pouvoir se trouver dans les fonds de tiroirs. (Pas de CMS...) A noter la découpe en biseau du CI pour laisser passer l'aimant du HP.

Installation
    Les photos parlent d'elles mêmes... Attention néanmoins au perçage de la carte "main board", s'assurer que les zones de masse sont en regard et qu'il y a assez de place pour passer la tête de la vis de 2,5 mm. Une entretoise de 4,5 mm positionne le CI a la bonne hauteur pour qu'il évite le quartz et se sert de celui ci pour éviter de bouger !!!

Connections
    Pour l'alimentation, se reporter aux photos pour situer le connecteur J510 et les broches utiles. Souder 2 fils sous le circuit principal et les relier a la carte préampli (J4). Pour les entrées / sorties, le CI a été conçu pour se positionner juste au dessus des points utiles !!!. Repérer le "strap soudure" tombant a l'aplomb de J1 de la carte préampli (court circuit les entrée / sorties B.F.). Enlever la soudure et par la même le câble terminé par un connecteur femelle 3 points (entrée BF/masse/sortie B.F.) au même endroit mais sous le circuit
principal. Souder deux "queues de résistances" sur J1 coté soudure et les couper a 4,5 mm du circuit, monter et visser la carte préampli puis a l'aide d'un fer a panne fine, souder les fils en regards sur les points de l'ancien strap entre les deux circuits.
 Pour les maladroits, souder des fils souples pour réunir les deux circuits, attention a la longueur... ou tout simplement utiliser le câble blinde d'origine soudé sous le circuit en ôtant le connecteur.

Réglages

- RA1    1/2 de la tension d'alimentation. Contrôler éventuellement a l'oscilloscope la symétrie d'une sinusoïde injectée a l'entrée.
- RA2    Gain du préamplificateur (sensibilité micro).
- RA3    Excursion. Si la B.F. d'attaque est trop importante, l'étage préampli sature et limite par la tension d'alimentation.
             (Pas toujours très beau, mais efficace...)



Liste des composants : Carte de traitement B.F. IC-U200T

Date          : 12/02/98
Version      : 1.0
System       : GnjOs
Part     Valeur
----------------------------------------------------------------------------------------------
C1        10mF
C2        0.1mF     1mF polarise si introuvable
C3        4,7mF
C4        1mF
C5        4,7mF
C6        10n
C7        2,2n
C10      10n
C11      1n
C12      100p    Pas de 25 Khz (150p pour le pas de 12,5 Khz)
C13      2,2mF
J1         IN/OUT    Par strap sur carte "main board" ou câble blindé d'origine
J4         ALIM      Sur J510 de "main board"
R1        1,2k
R2        470k
R3        6,8k
R4        270k
R5        39k
R6        120k
R7        100k
R8        39k
R9        100
R13       4,7k
RA1       10k        Potentiomètre ajustable type T7YA
RA2       220k      Potentiomètre ajustable type T7YA
RA3       4,7k       Potentiomètre ajustable type T7YA
U3         LM324N

Télécharger les modifications (190 ko)

Merci a Sébastien F1IKD et Mike F1PBZ pour leur aide.
Bon trafic et meilleurs 73's.

Arnaud, F6GNJ.

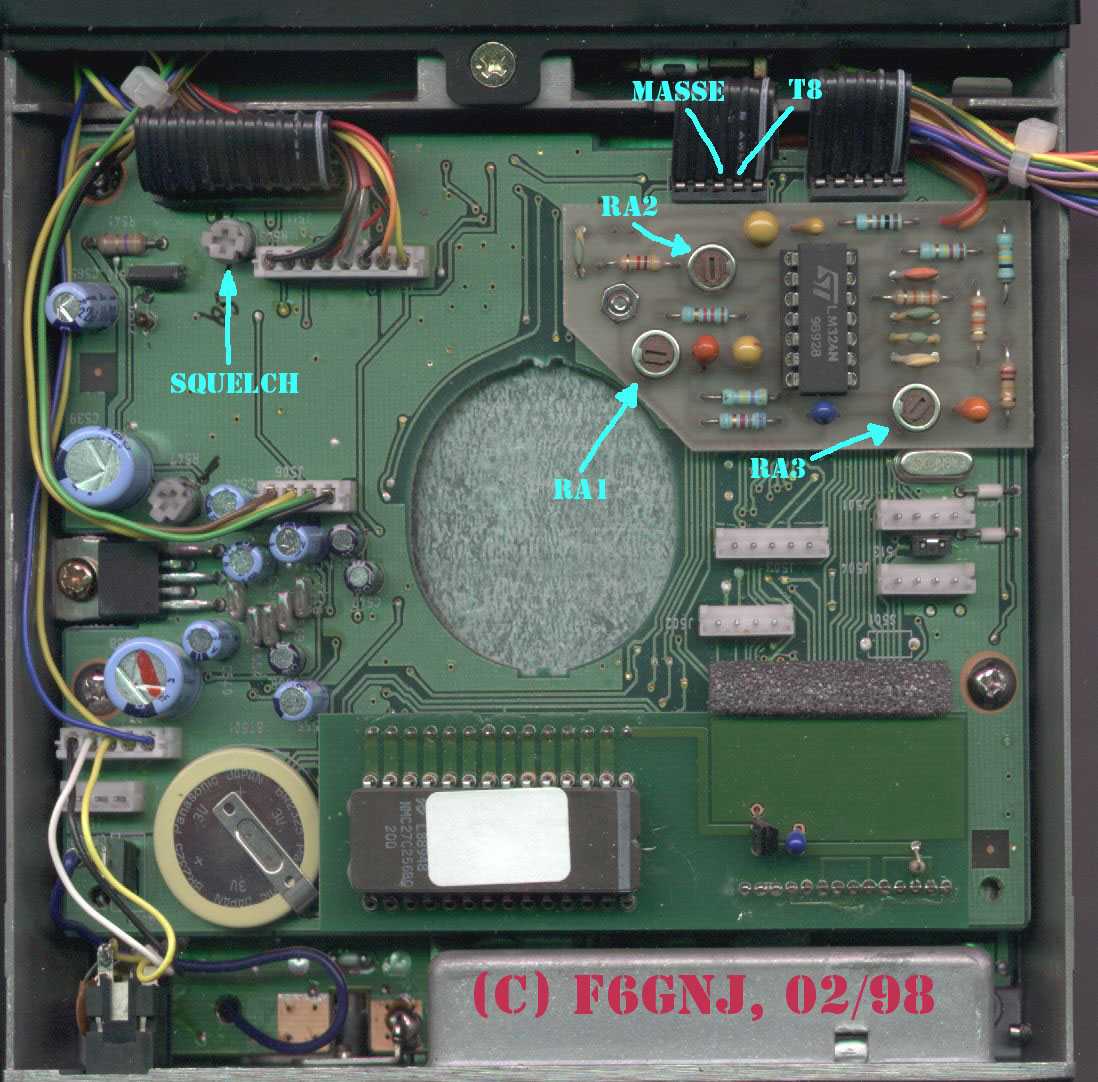

Le positionnement de la carte B.F.


Détail de :la carte B.F.
