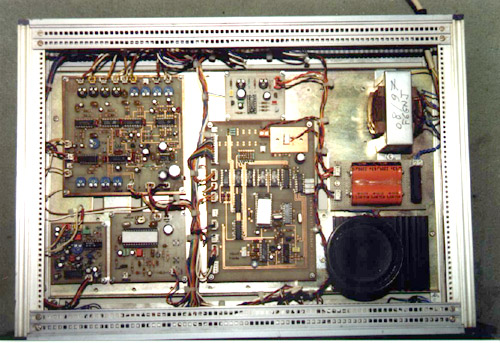

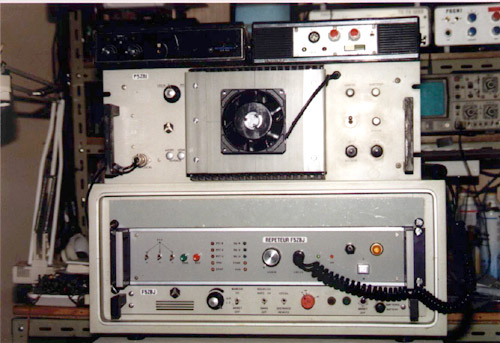

F5ZBJ - Le centre nerveux...
L'enssemble des platines constituant la logique sont montées dans un rack 19" 2U.

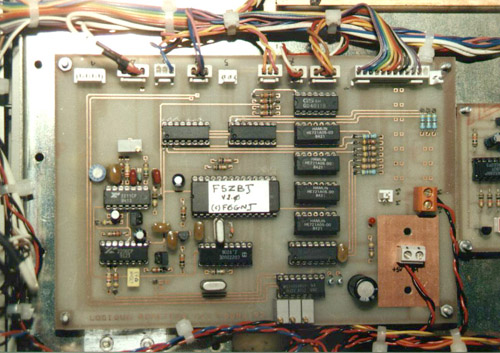

F5ZBJ - La carte logique
La carte logique est équipée d'un microcontrôleur 68705P3 bien connu des amateur de remise en forme de video d'il y a quelques années...
Eh oui ! Cela peut faire autre chose que de recaler des ligne ! Le logiciel, écrit en assembleur a de la peine à ne pas déborder de la mémoire. En effet au fil des années, de nombreuses fonctions ont été rajoutées, l'optimisation, maintenant optimale ne permet que peu d'écarts. De nouveaux dévellopements sont envisagés à base d'un microprecesseur de la série 8051 mais ceci est une autre histoire... Cette carte équipe de nombreux répéteurs et donne entiére satisfaction à de nombreux utilisateurs ou concepteurs de relais. Sa spécificitée réside dans un maximum de fonctions réalisées par le processeur et peu de composants périfériques et aucuns moutons à cinq pattes. Encore que le microcontrôleur 68705P3 commence à se faire rare !!!

F5ZBJ - Le watch dog
Ce dispositif est indispensable pour toute installation émission-réception automatique. Il garanti un redemarage automatique en cas de plantage du logiciel. Le "plantage" par un bugg résiduel n'est jamais arrivé à ce jour (mais on ne sait jamais...Saint Assembleur priez pour moi). Par contre de trés forts parasites secteurs ont réussit à entraver le déroulement du logiciel (avec les émetteurs en émission, loi de MURPHY oblige !!!). Au bout d'une tempo de dix minutes, le watch dog ne voyant plus de vie du coté de la logique, applique alors un brutal reset au processeur. Ce petit montage de quatres sous me permet de dormir des demis nuits complétes, l'autre moitié étant réservée à de ferventes priéres pour la survie des antennes lors de fortes tempêtes.

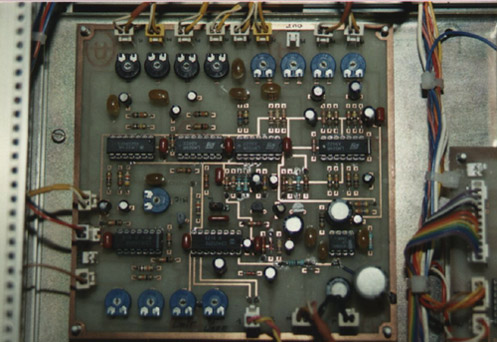

F5ZBJ - La carte BF
Alors là, tout se complique... Il faut aiguiller, amplifier, atténuer, traiter, filtrer, commuter, multiplexer des sources ou des sorties.

F5ZBJ - La synthése vocale
Un simple circuit ISD1016 assure l'enregistrement et la lecture du message d'invite et de fin de transmission.

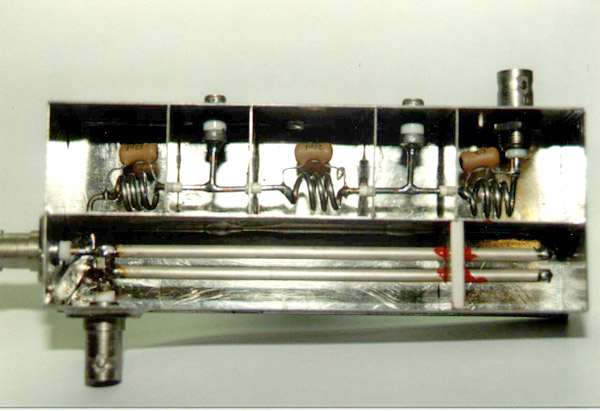

  F5ZBJ - Le diplexeur VHF / UHF Fab. F1BHY.
Une belle pièce, réalisée par Yves F1BHY. No comment's.

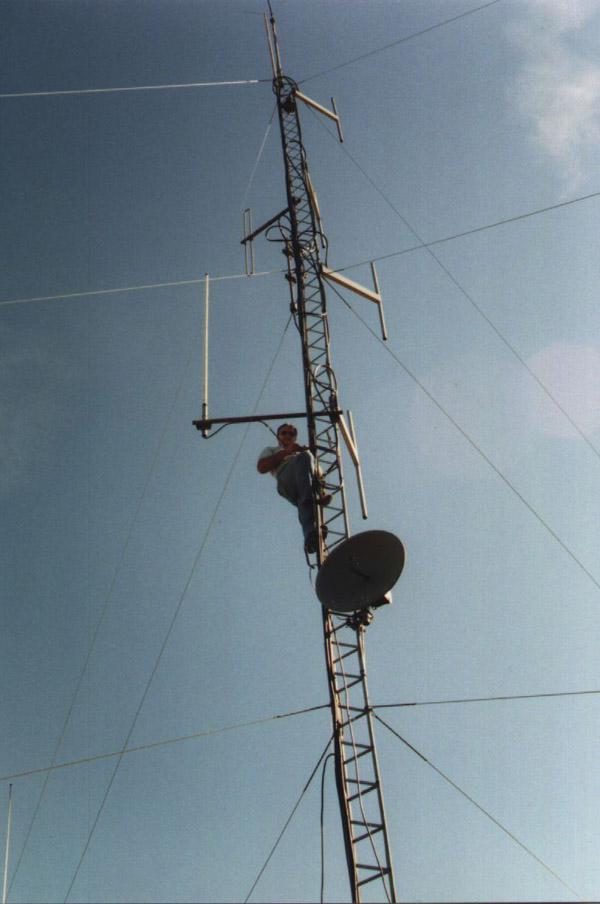

F6GNJ, installant l'antenne émission UHF, don de la société Euro Radio System.

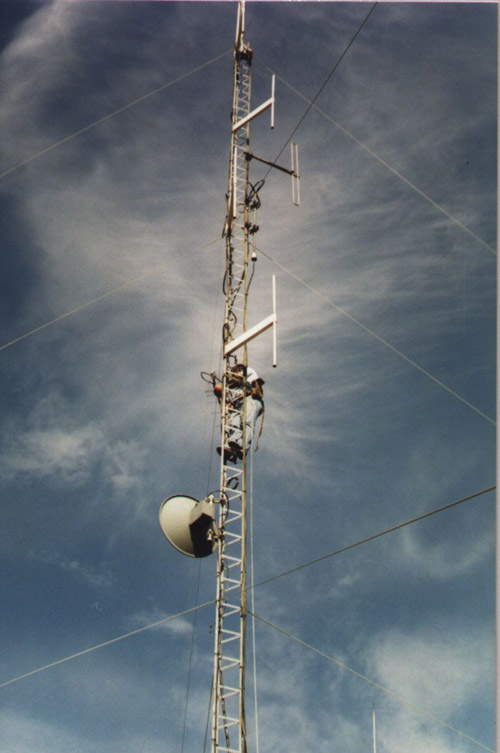

L'antenne réception UHF et transpondeur VHF est située en tête de mât.
L'aérien assurant la liaison inter-relais UHF est une 9 éléments tonna fournie gracieusement
par Jean-Pierre F1BGN.(non visible sur les photos)
