Le µ Bitx ou micro bitx est un petit tranciever multi bandes HF que l'on peut acquérir pour environ 150 $. Actuellement, la version 6 est disponible sur le site de HF SIGNAL:
https://www.hfsignals.com/index.php/ubitx/
Ce petit TRX est facile à construire et à mettre au point. Pour ceux qui veulent aller plus loin il est possible de rajouter des options comme un écran tactile ou encore un S Mètre, un AGC voir un petit ampli pour sortir un peu plus de puissance. Sur le site de UBITX.net vous trouverez votre bonheur pour améliorer les capacités de ce tranciever.

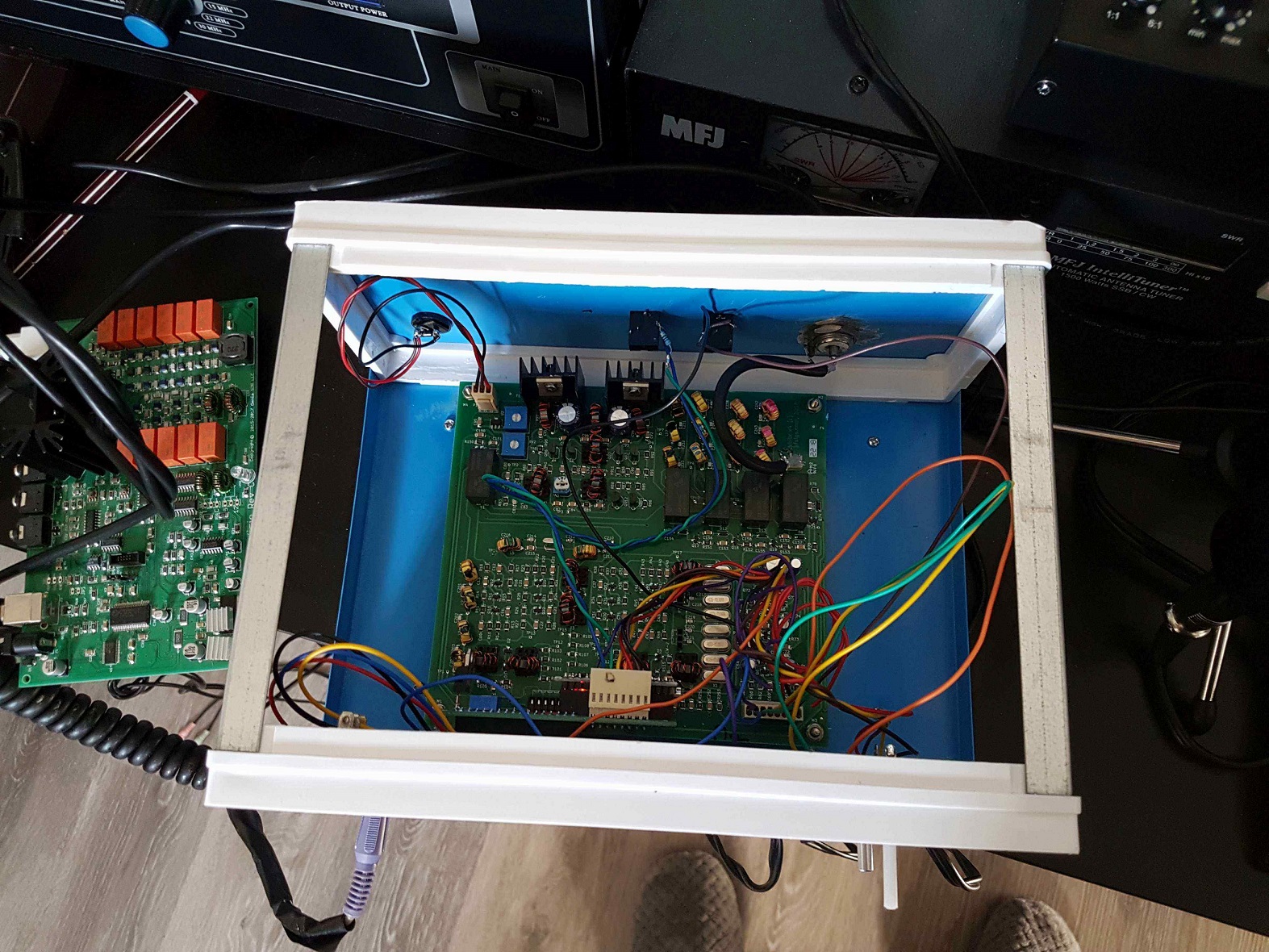

Voici mon exemplaire montés il y a quelques temps déjà avec la version 4.
Il est parfois très pratique de pouvoir diminuer la puissance pour faire des mesures mais aussi pour expérimenter avec des modes numérique comme le FT8 ou ou bien d'autres comme WSPR.

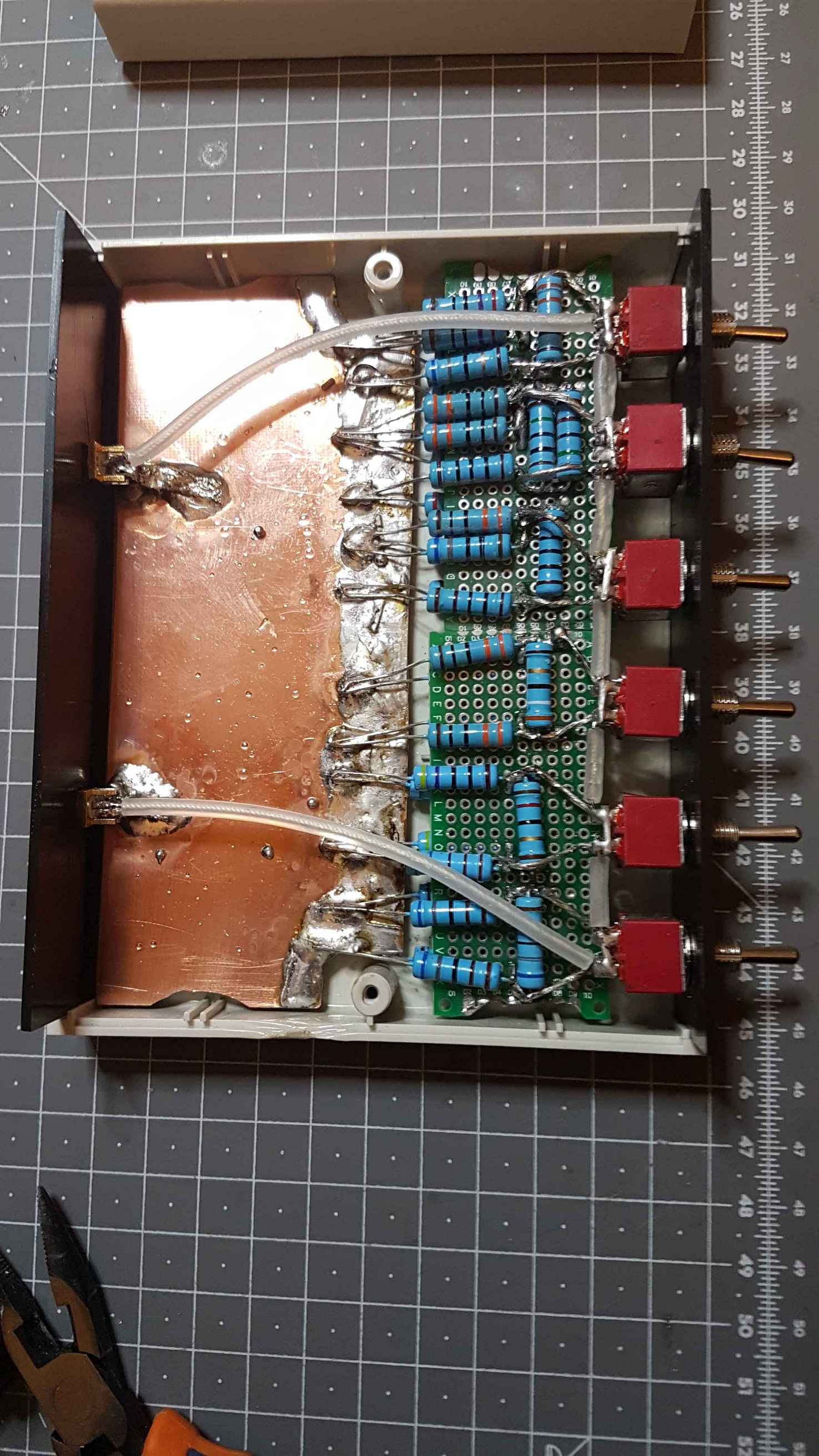

Dans ces cas là on a parfois besoin d'atténuateur et ilpeut etre aussi utile d'avoir un atténuateur règlable afin de modifier la puissance à volonter juste en basculant des ineterrupteurs. Le site de PA1B est une vraie mine d'or pour ceux qui souhaitent se lancer dans la fabrication de petits atténuateurs. Vous y trouverez notemment une ptite feuille de calcul qui vous permettra de trouver les bonne valeus des résistances.
http://pa1b-qrp.blogspot.com/p/power-attenuators-for-ft-817.html

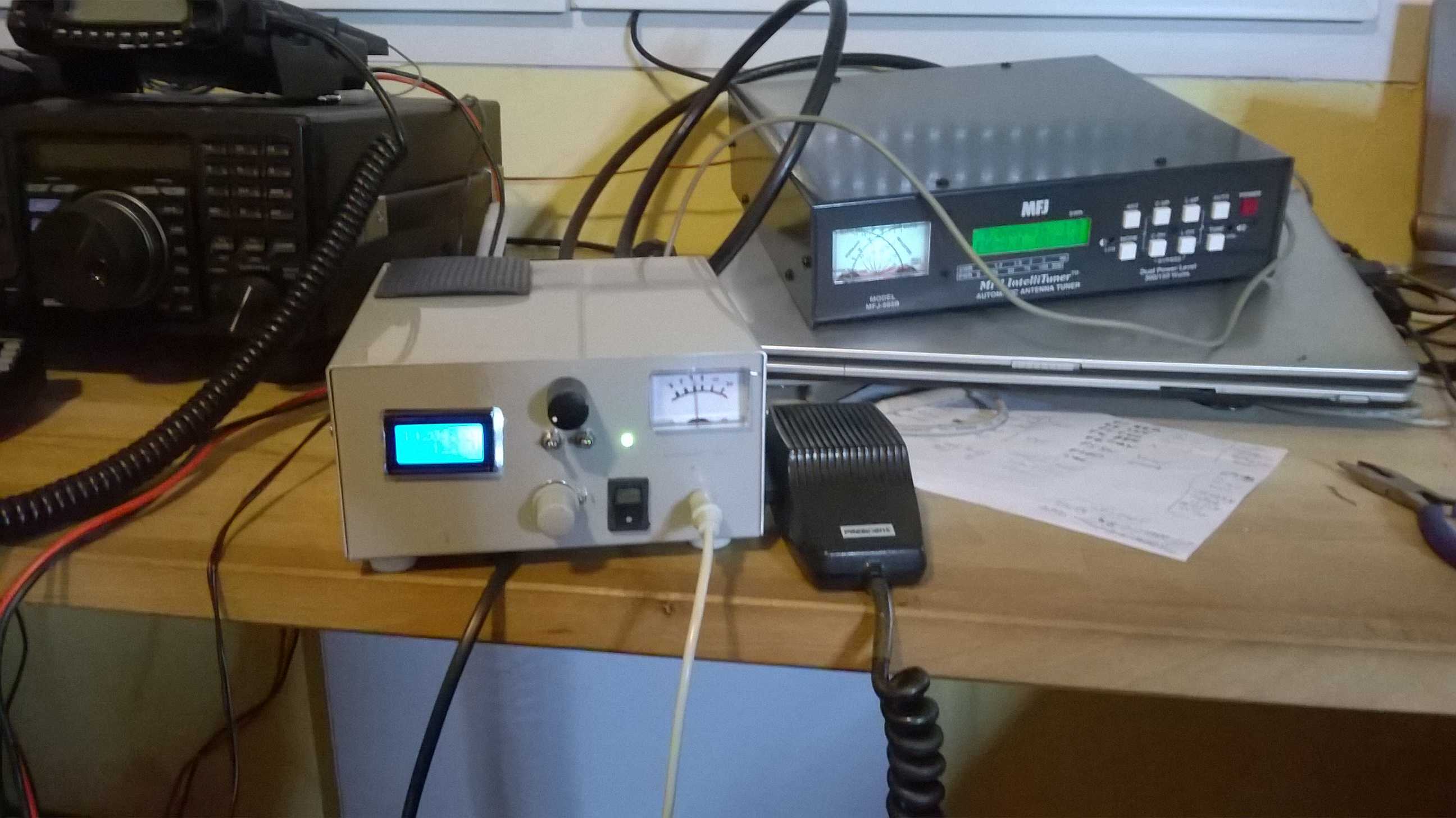

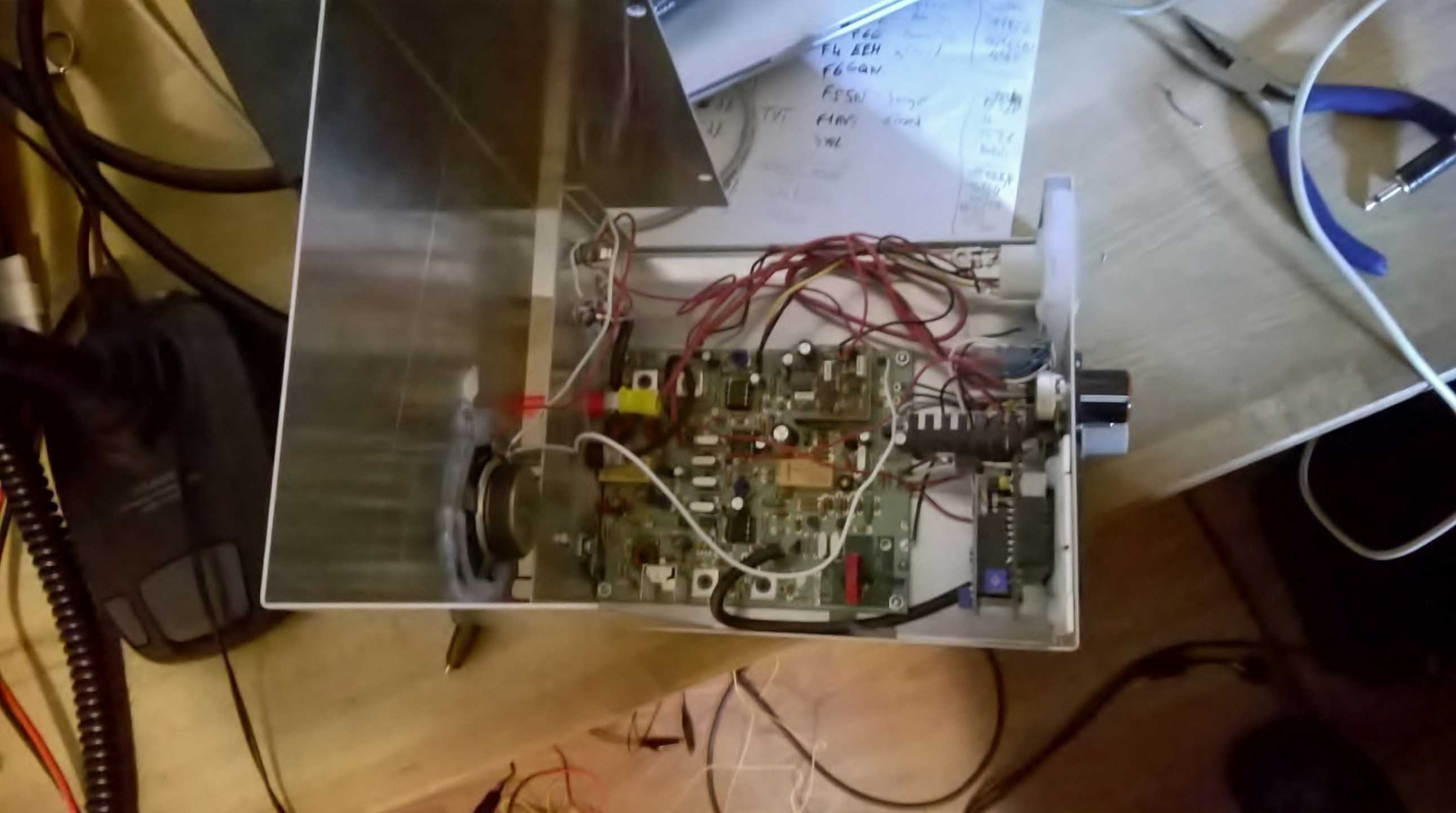

Mon premier kit il y a quelques années provenait d'espagne de chez EA3GCY : https://www.qrphamradiokits.com/
Il est toujours disponible en version 20 M comme le mien ou en 17 et 40 Mètres. Il sort une puissance de 3 à 4 watts sur 14 MHz autant dire que pour les QSO ce n'est pas toujours évident mais pour le plaisir en 2015, j'ai fait le contest ARRL DX SSB en QRP avec ce TRX.
J'ai tout de même réalisé 58 QSO durant le contest sans réellemnt m'acharner non car ce n'est pas mon style. Un vrai plaisir de trafiquer en QRP avec ce poste qui donne de bons résultats en émission avec une qualité audio remarquable ainsi qu'en réception attention tout de même à la saturation avec les stations qui arrivent très fort.

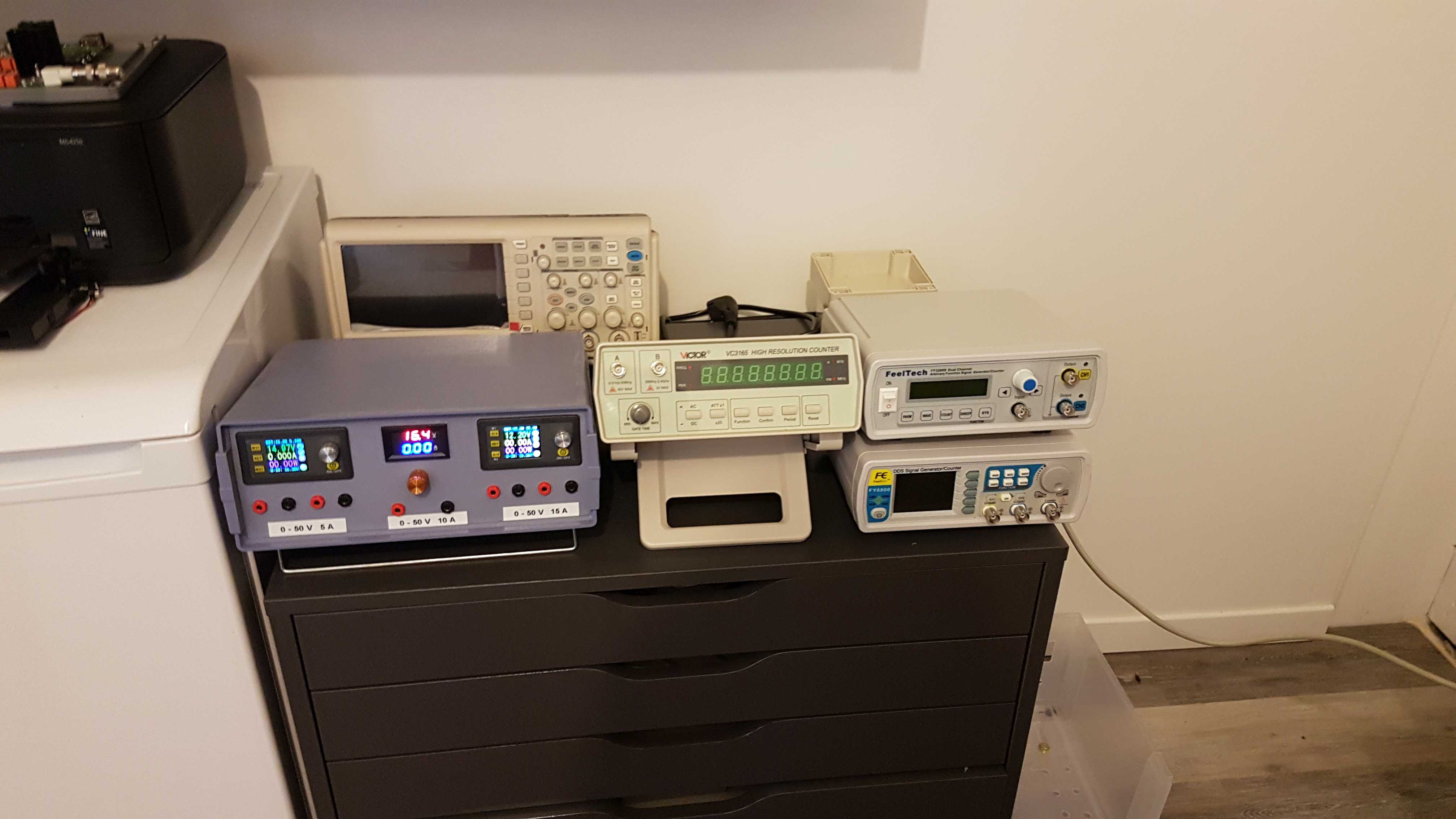

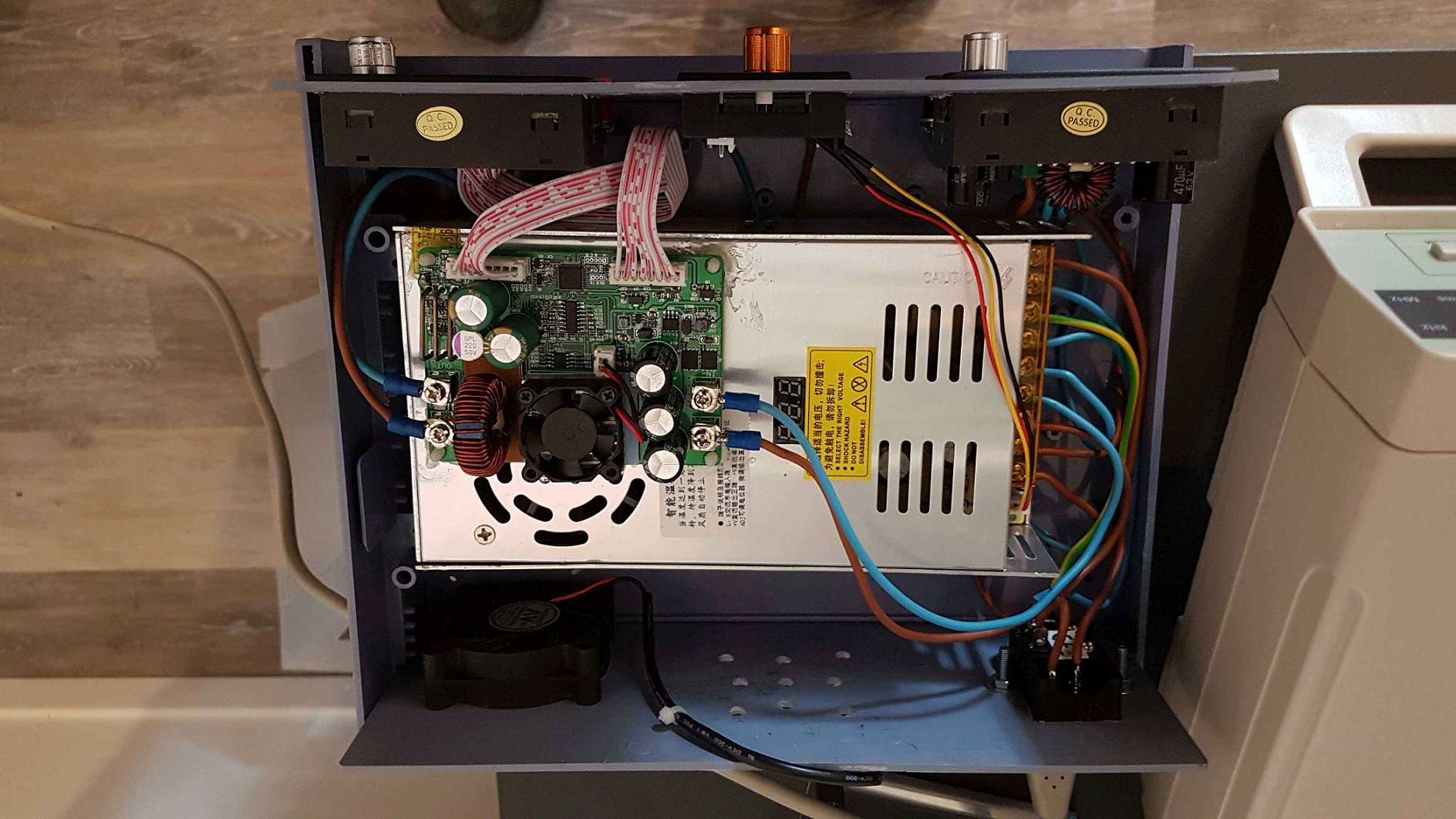

Lorsque l'on expérimente ou que l'on bricole un peu on est souvent amené à avoir besoin de diverses aliemntations pour satisfaire les différents montages . Il peut donc être utile d'avoir une petite alimentation de labo et c'est pour cela que je me suis lancé dans la fabrication d'un petit modèle qui me donne entière satisfaction. J'ai la possibilité d'avoir trois sorties réglables en voltage.
Pour pouvoir monter une antenne un peu plus imposante actuellement en construction (QUAD 3 ELEMENTS 5 BANDES) j'ai entrepris le montage d'un pylone basculant afin de facilitéer l'accès à l'antenne et aux règlages.
Le trou a été creusé à la pelle mécanique

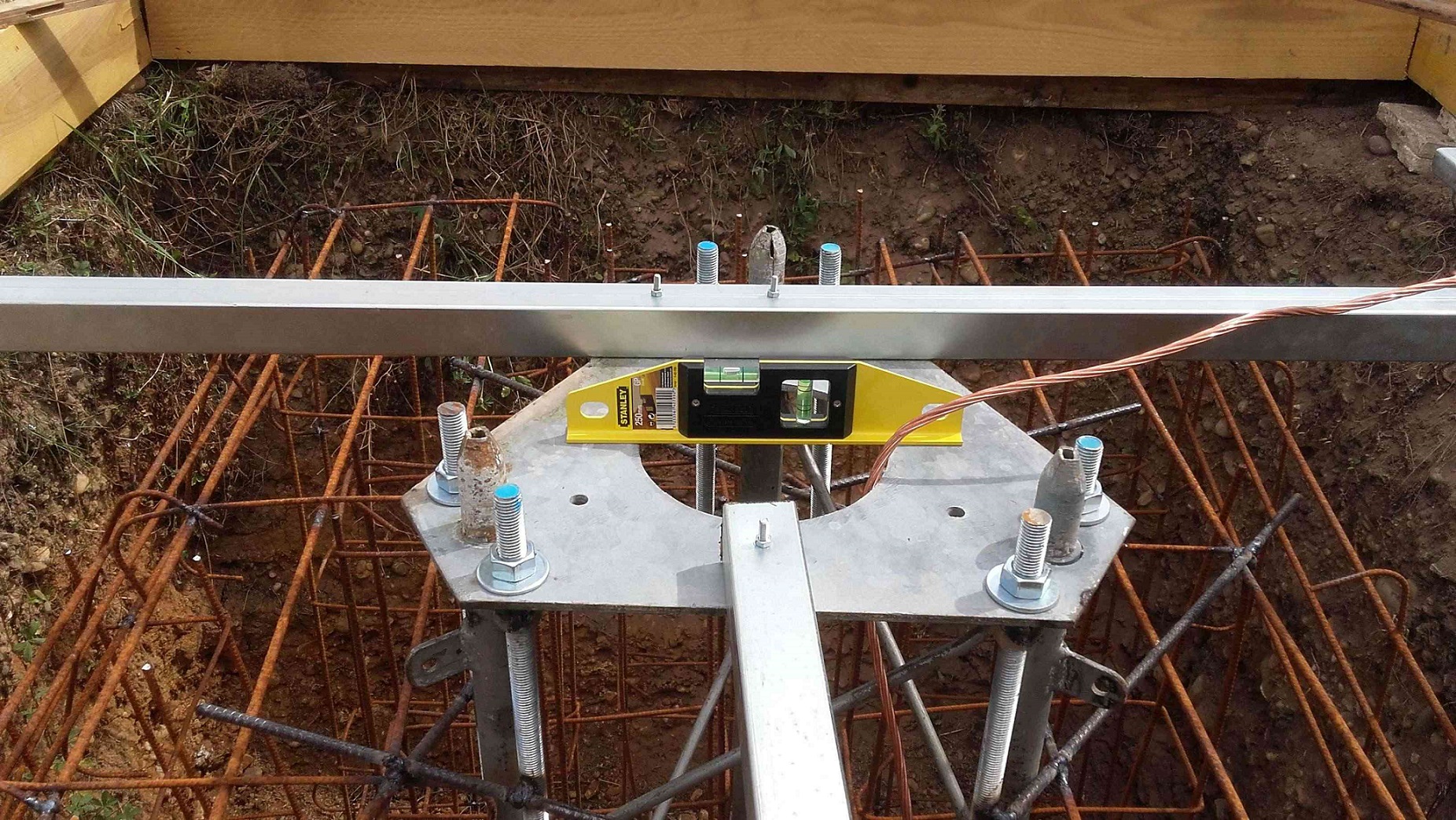

Pour faire la chaise j'ai utilisé un tronçon du pylone d'origine qui faisait 24 M

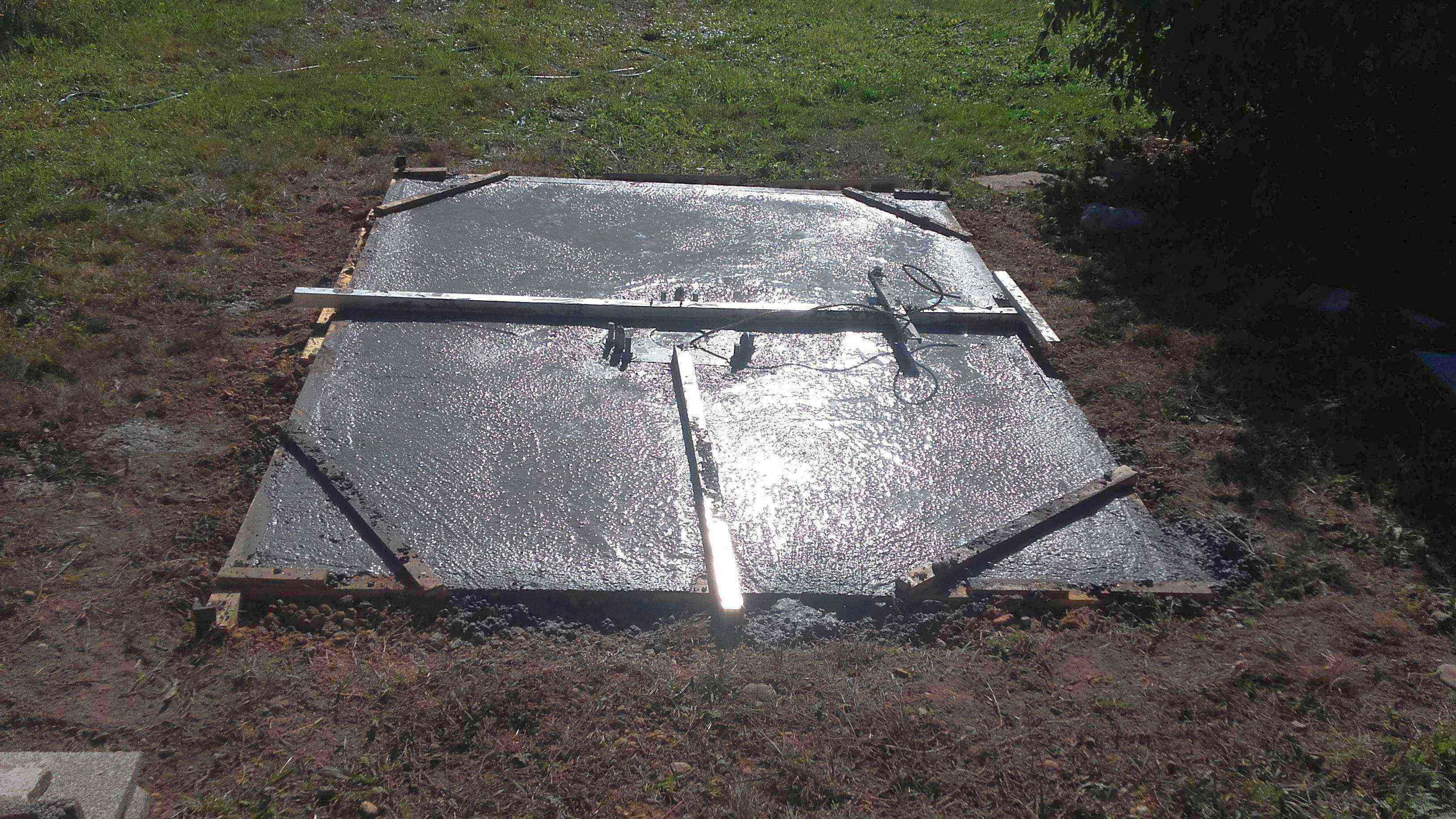

Le béton est arrivé avec une toupie environ 5 M3

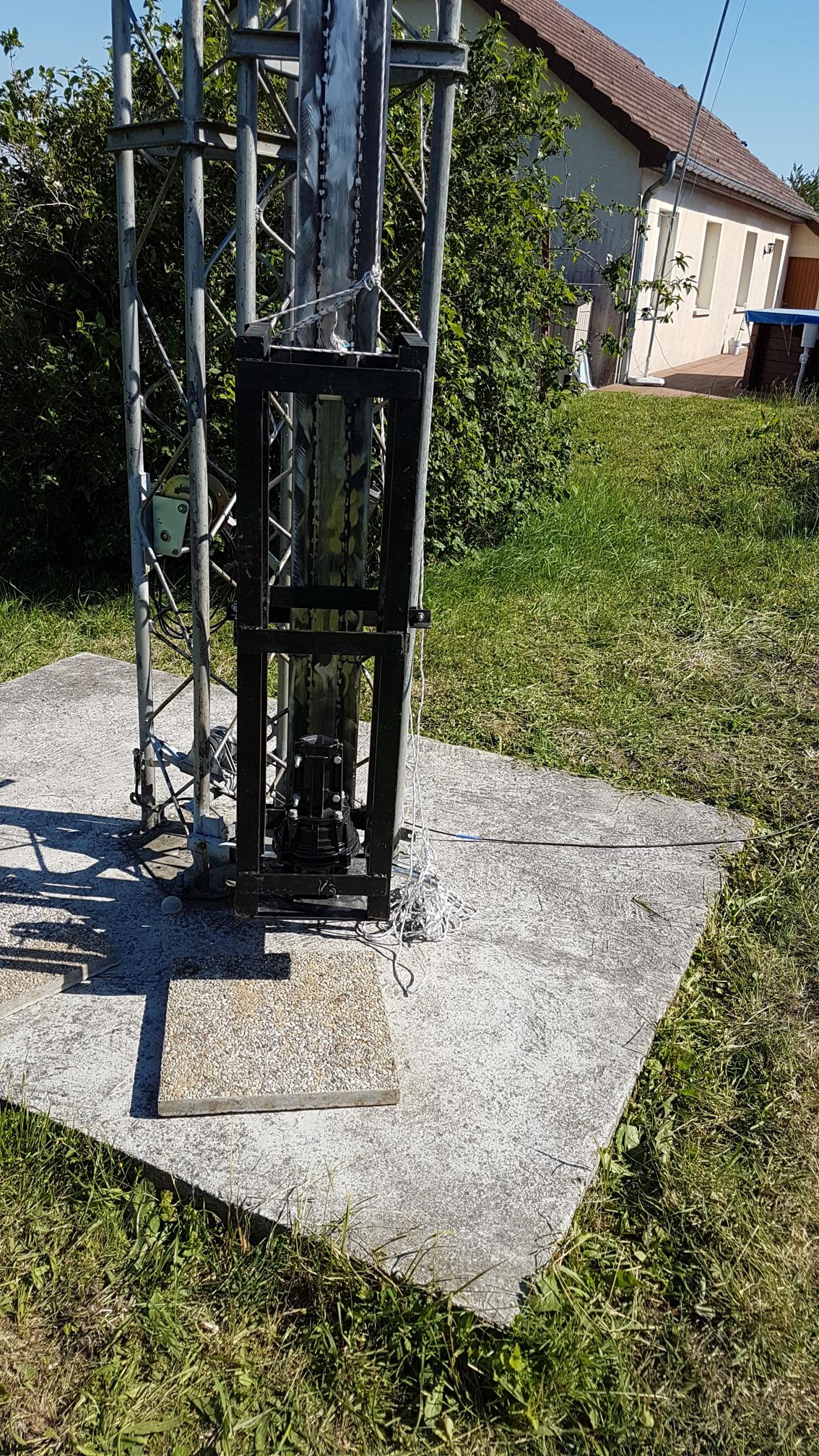

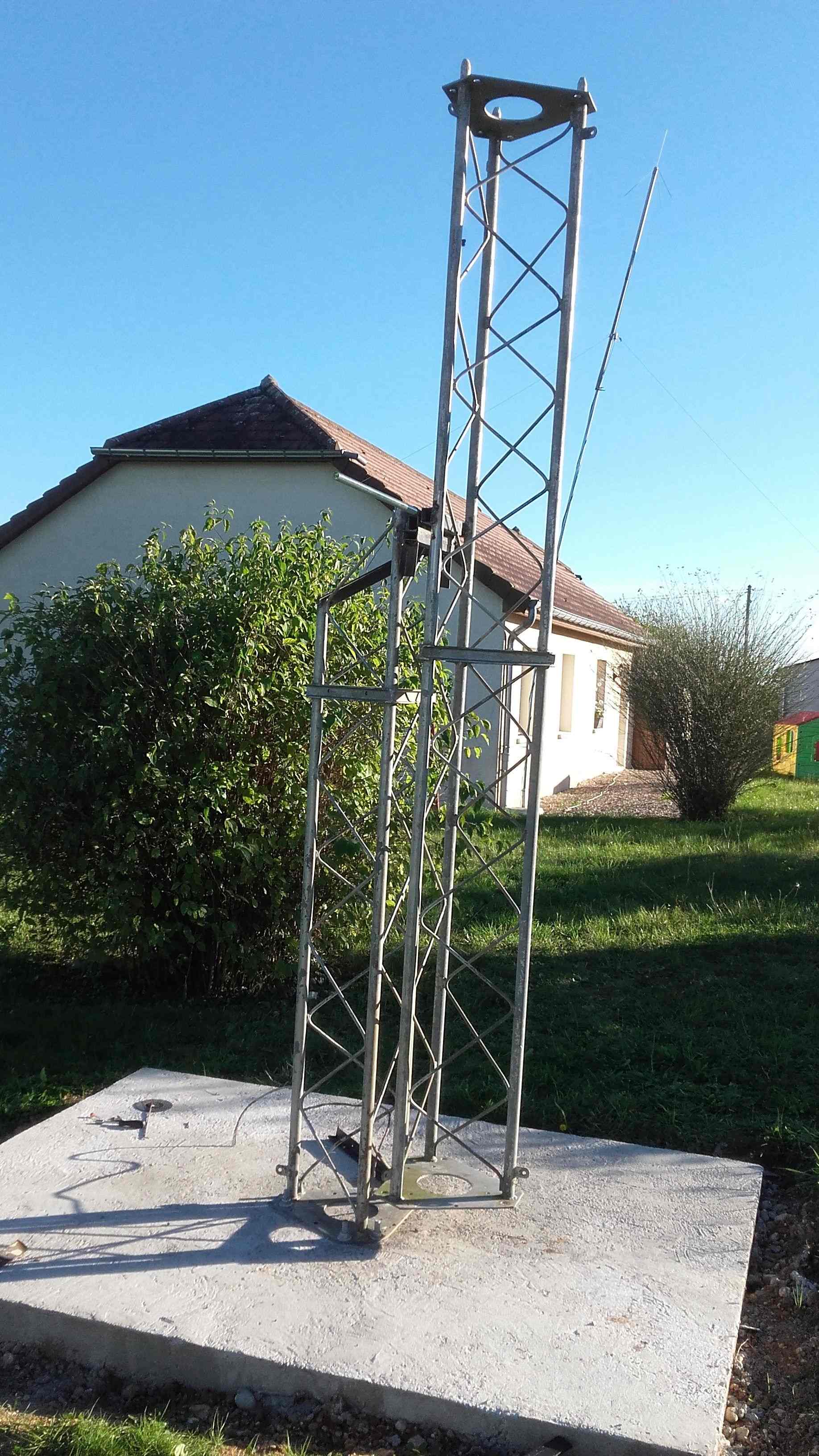

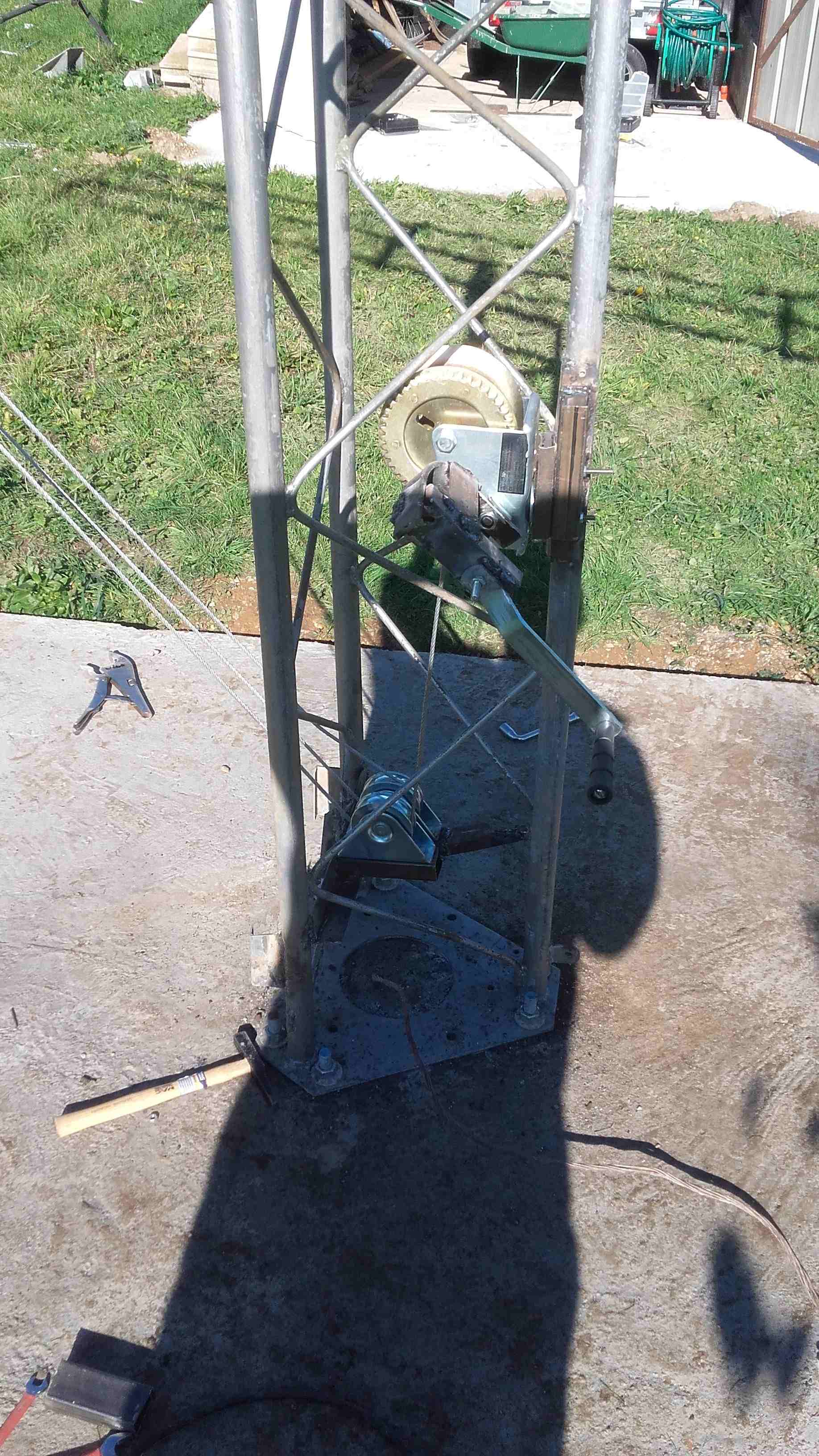

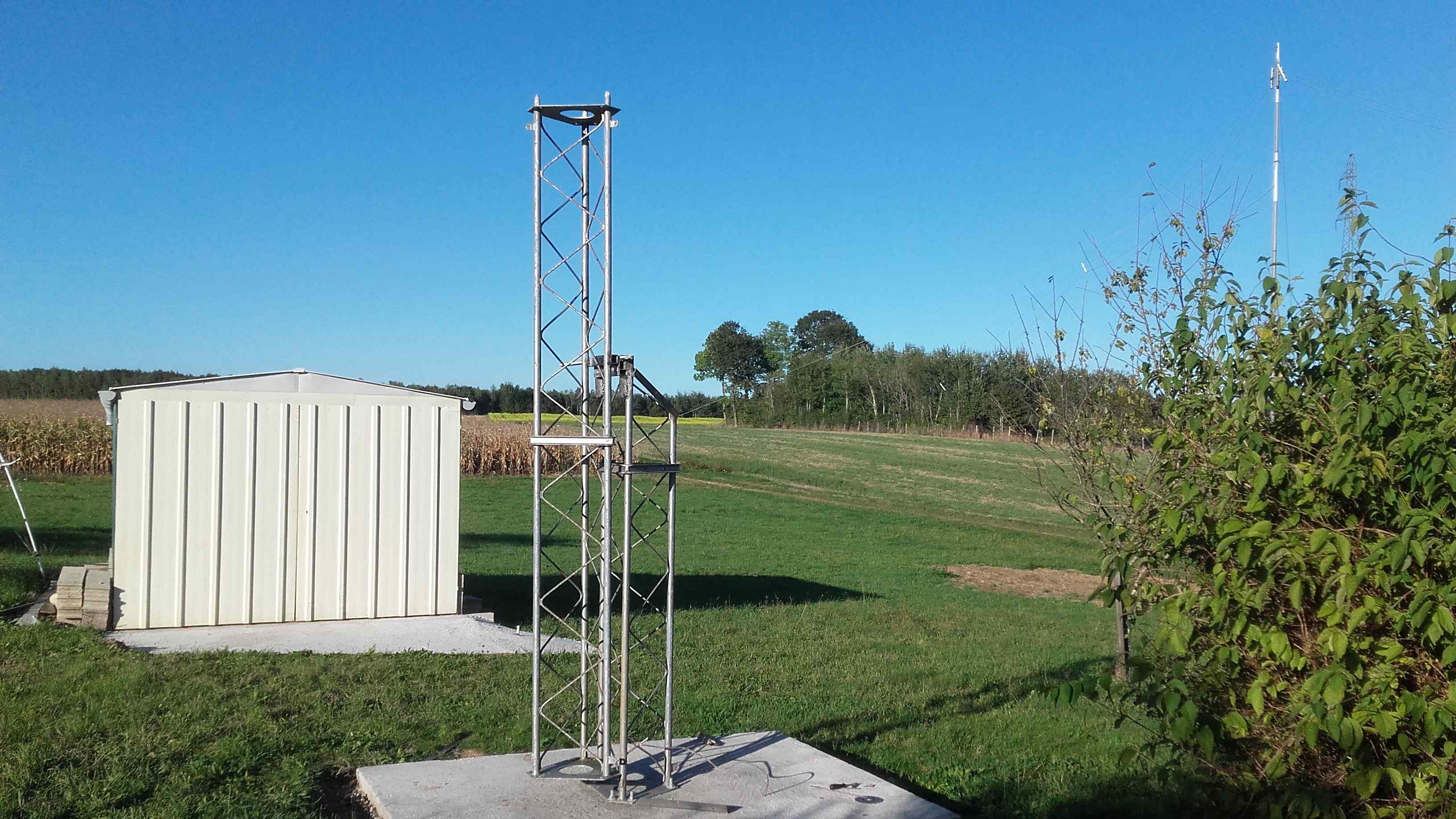

Le support du système basculant est également réalisé à partir d'un tronçon du pylone d'origine.

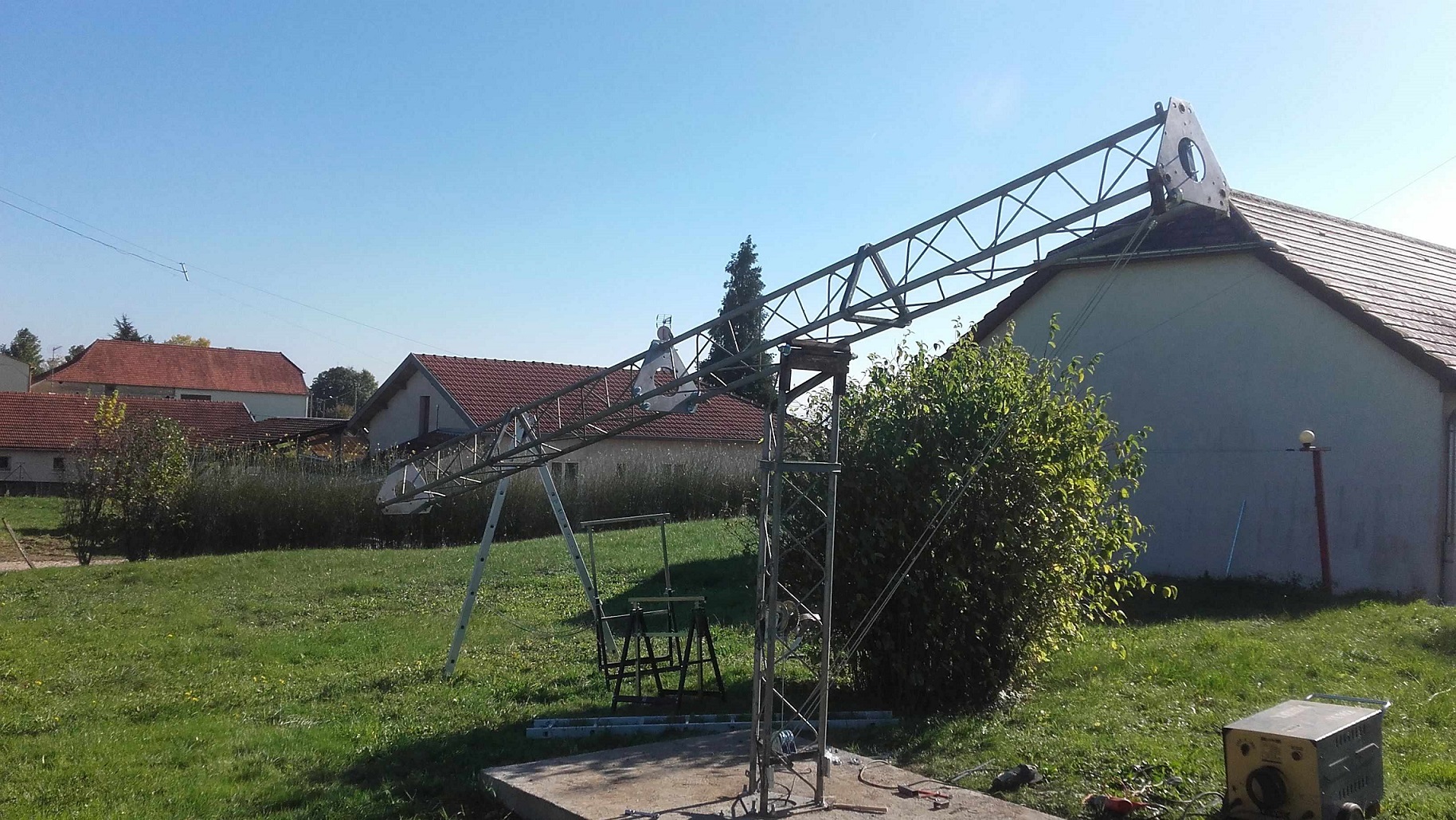

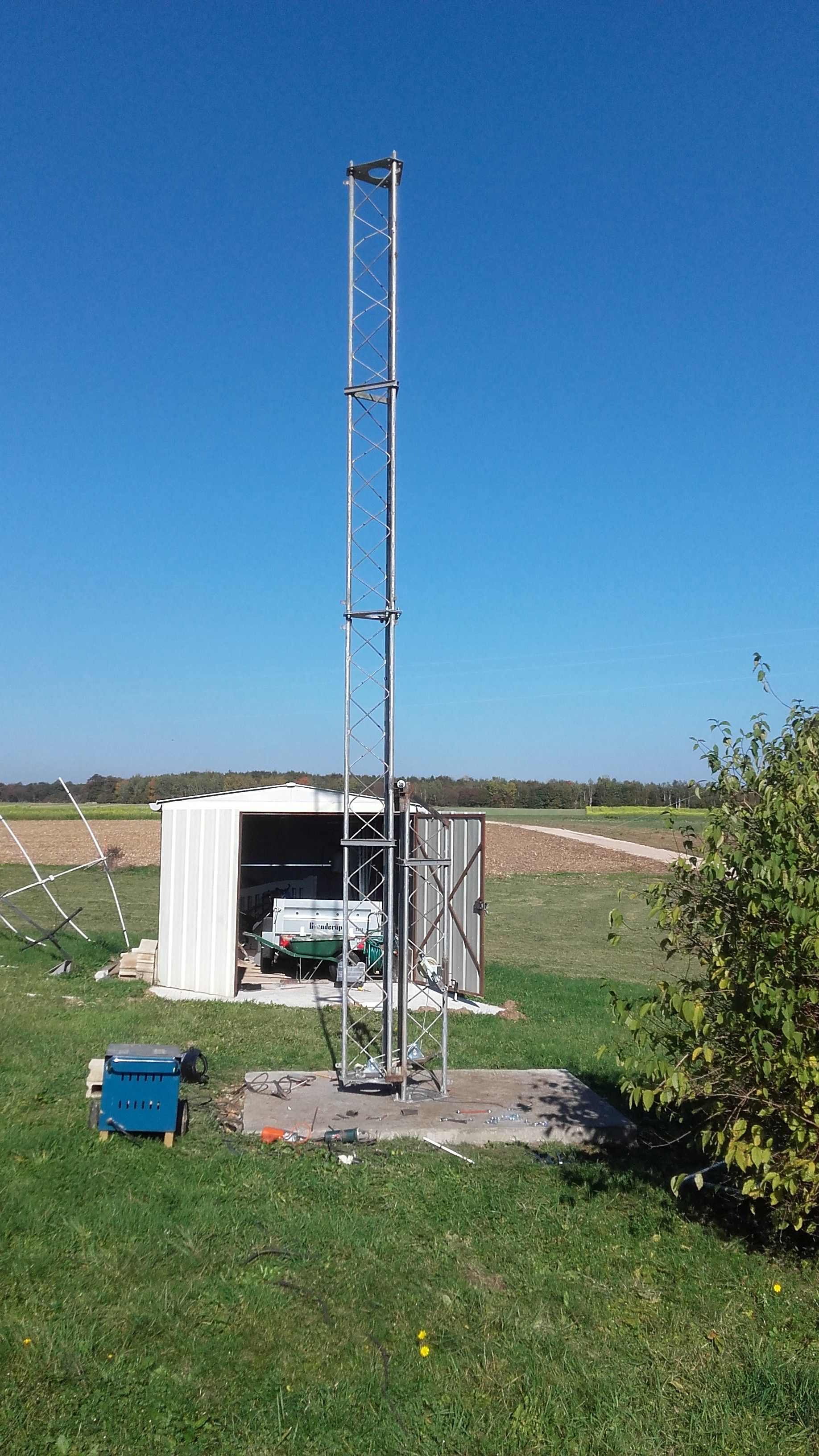

Le voilà enfin érigé il manque encore un dernier élément de 3 M à monter mais ça touche à ça fin.
Le fait que le pylone soit basculant a un certain avantage mais l'idéal serait qu'il soit à la fois basculant et qu'il possède un chariot pour que les interventions sur les antennes soient plus faciles.

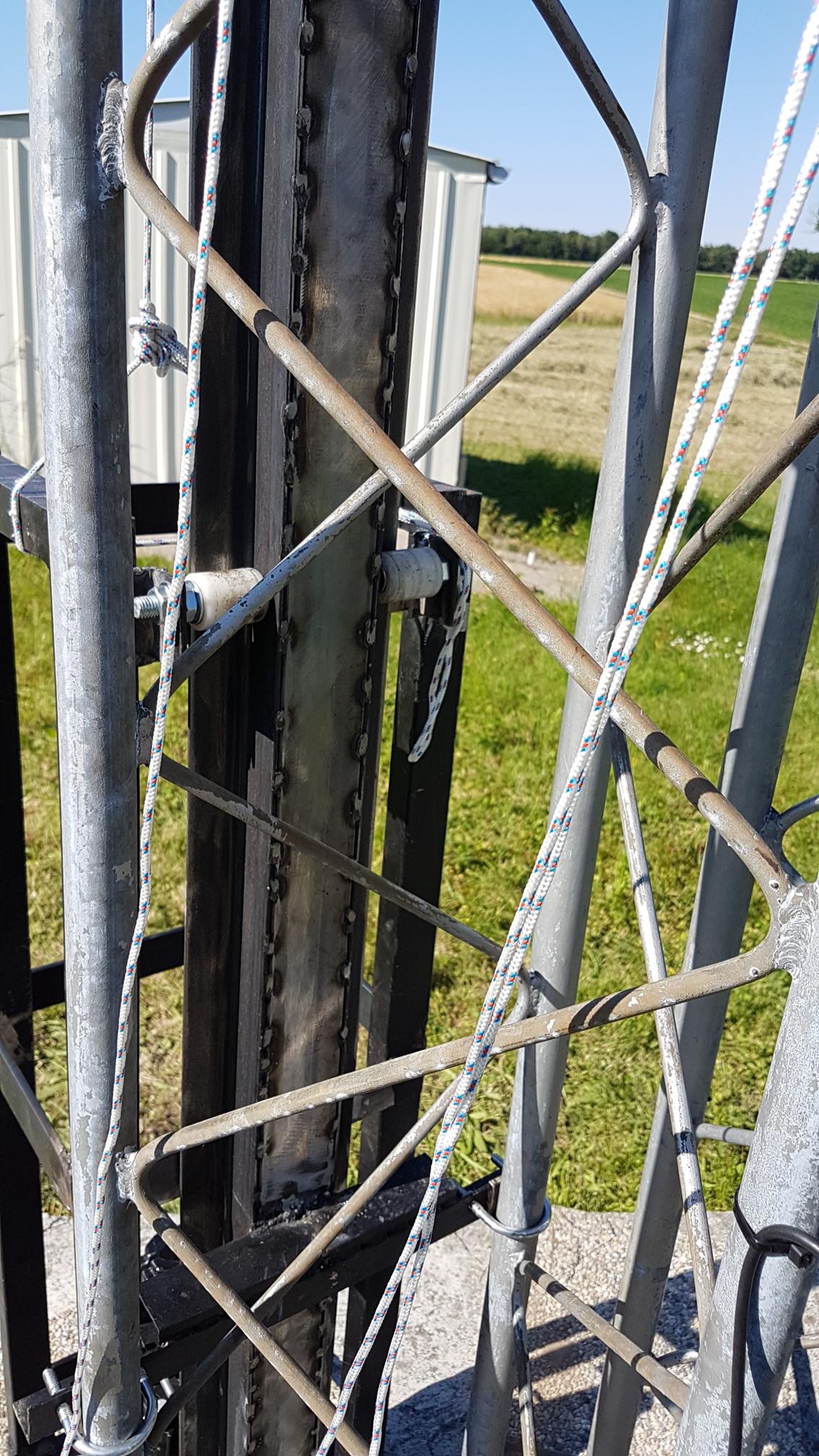

Du coup j'ai entrepris de fabriquer un chariot avec son rail.
 |
|
|
|
|
|
|
|
|
|
