10 GHz

Équipement F4BUC/P 10 GHz

Mon équipement 10 GHz se compose de la façon suivante:

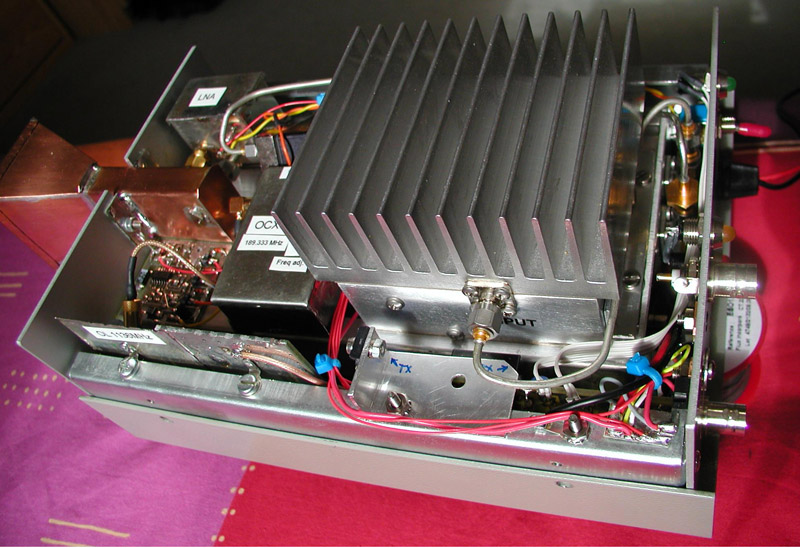

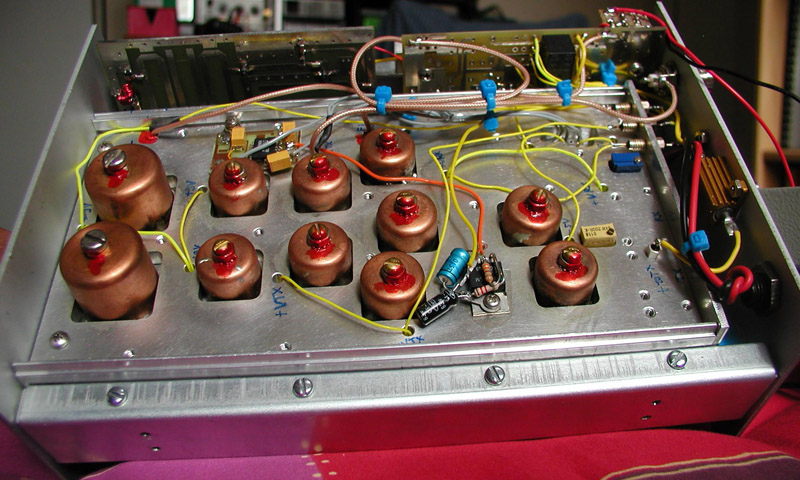

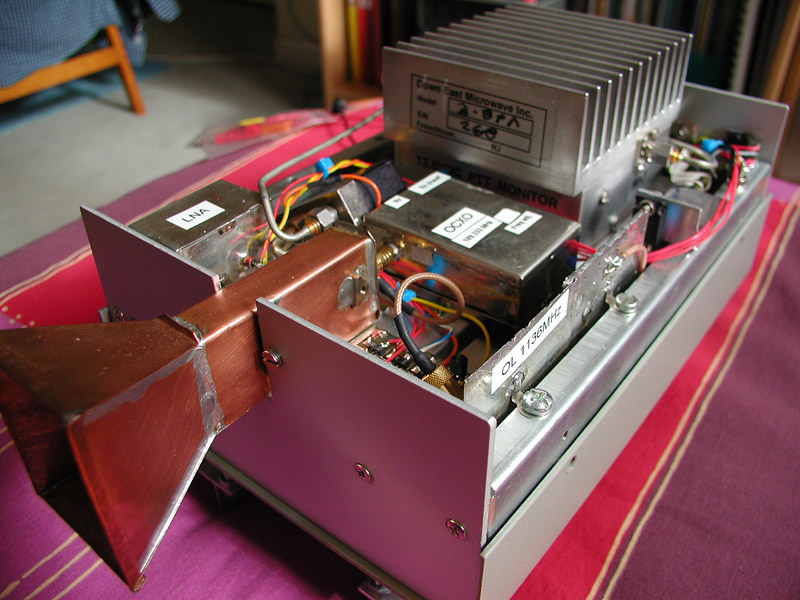

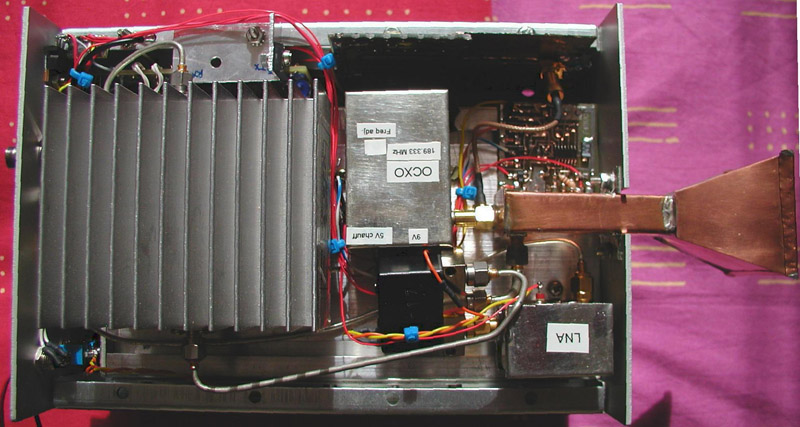

- Transverter construit autour du transverter Down East Microwaves. Transverter de base : Puissance de sortie 2W et préamplificateur incorporé; le tout complété d'un ampli de 5,5W DEMI et d'un LNA réalisé avec un morceau de platine de Franco Rota (NE32584). Un séquenceur gère l'ensemble des commutations en émission. Le tout est protégé contre les inversions de polarité. Un système de ventilation se met en route dès le passage en émission et reste actif 3 minutes pour bien ventiler l'intérieur du transverter. La consommation à l'émission est d'un peu plus de 5A entre 12V et 13,8V. Le transceiver utilisé pour la FI 144MHz est un FT290R.

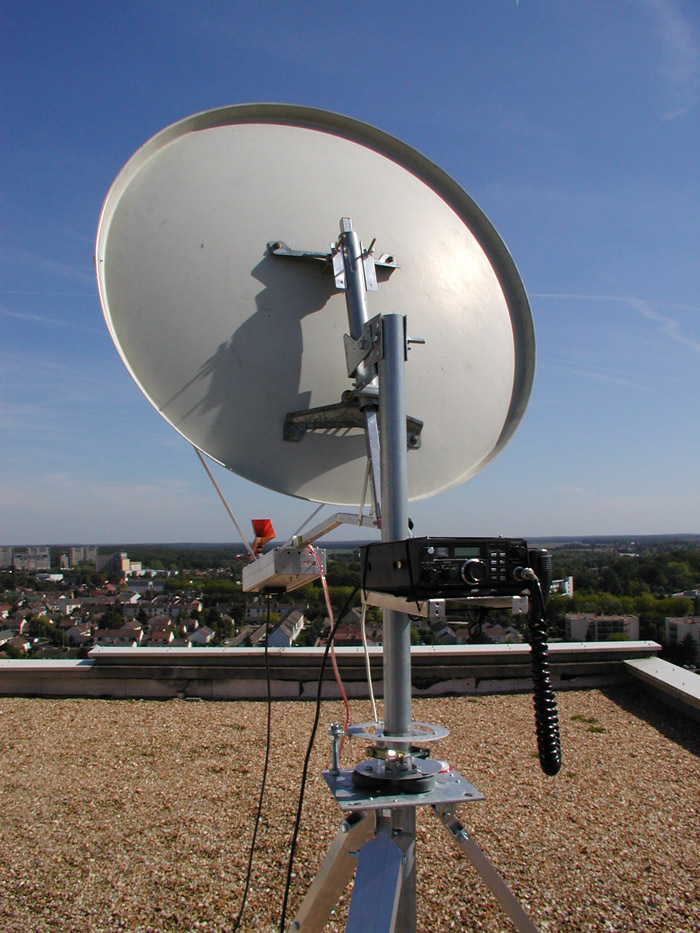

- Parabole offset de 80 x 85cm de diamètre, f/d equ. de 0,8. Ce f/d a pour avantage de rendre peu critique le réglage de la position de la source.

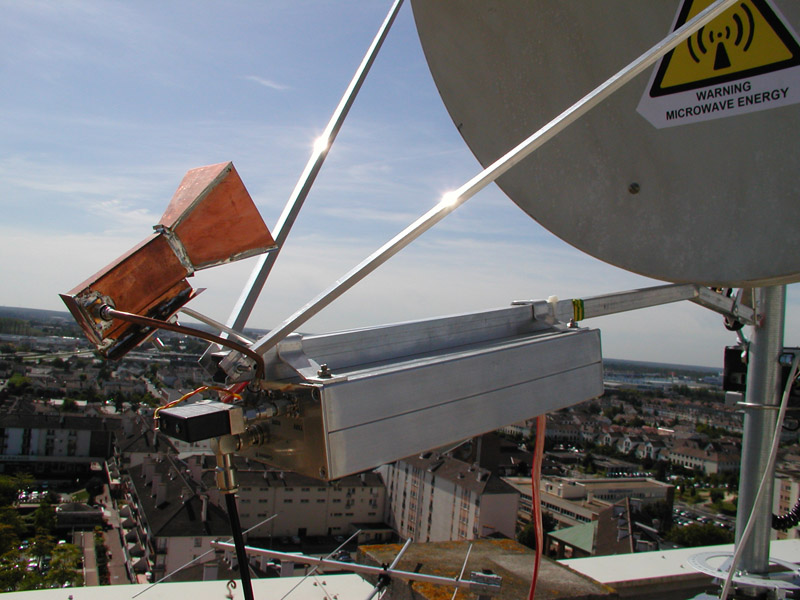

- Source SQG. (Ancienne source de type cornet rectangulaire (suivre ce lien pour son design: Source cornet rectangulaire).)

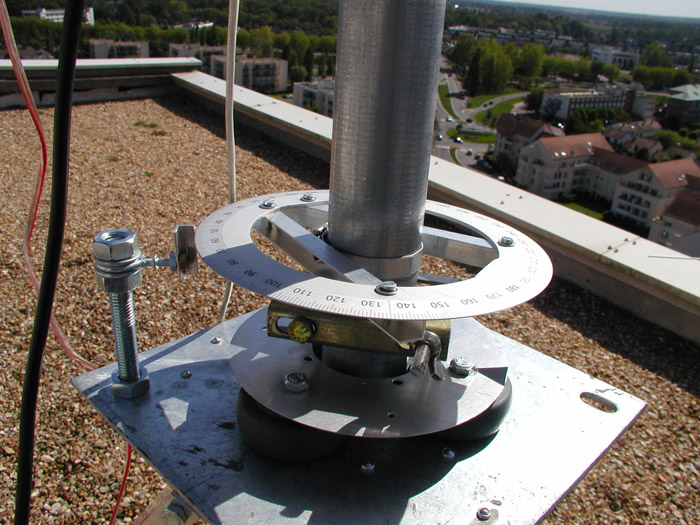

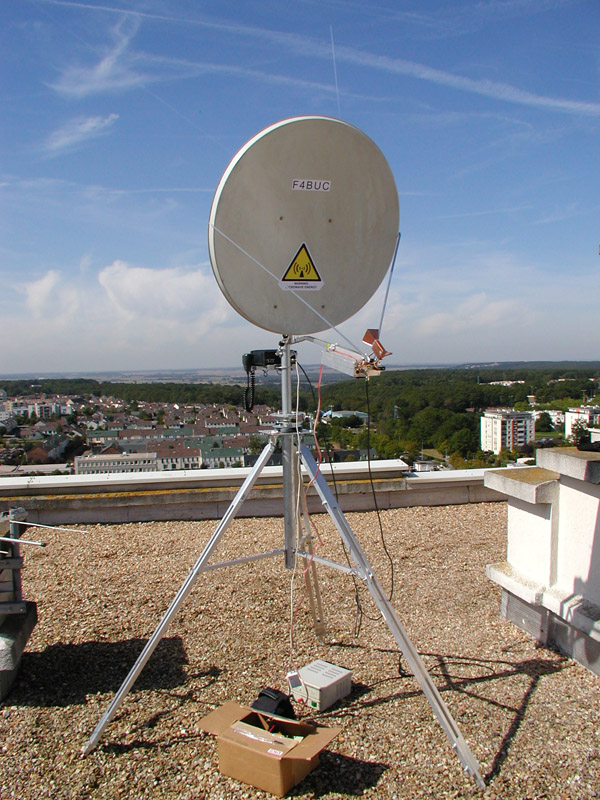

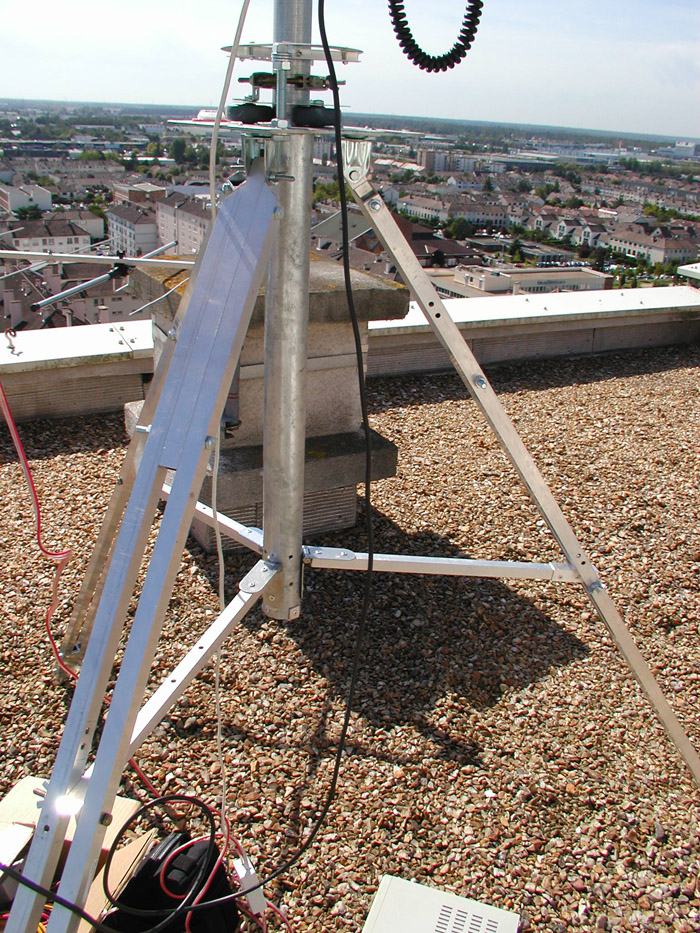

- Trépied et système de fixation 100% home made en aluminium, régulièrement perfectionné.

Voie de service 144 MHz: yagi 9 éléments et 100W et le chat ON4KST en parallèle.

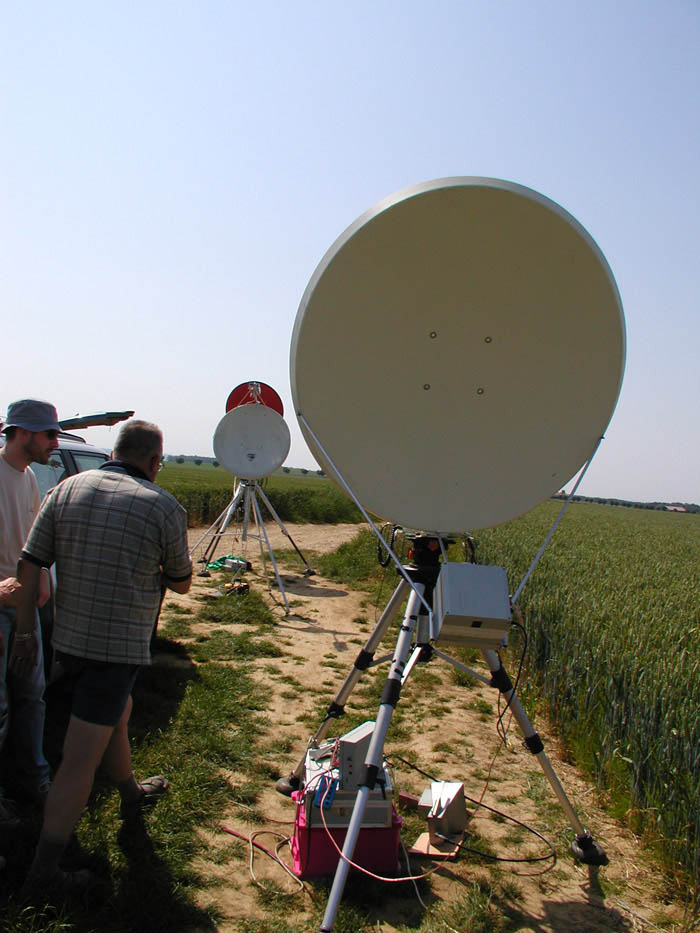

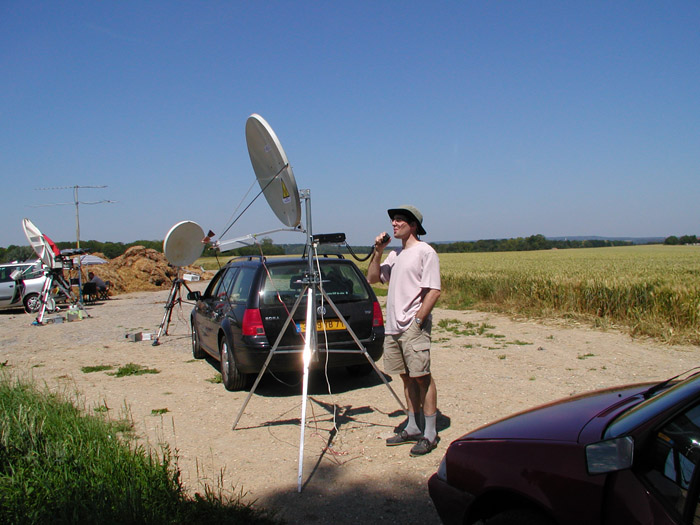

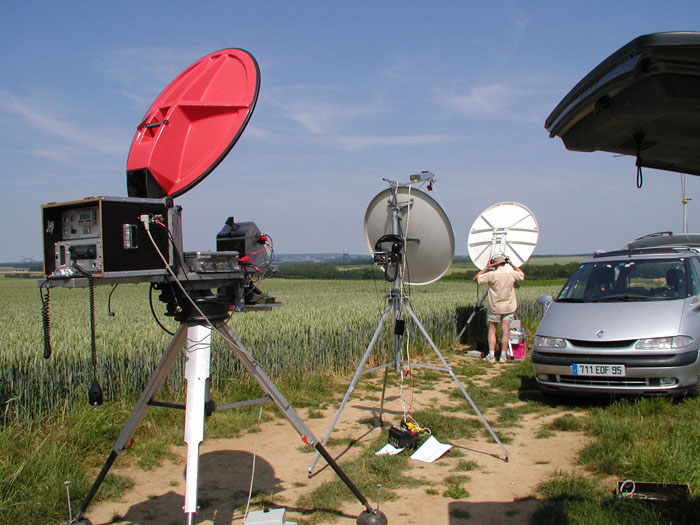

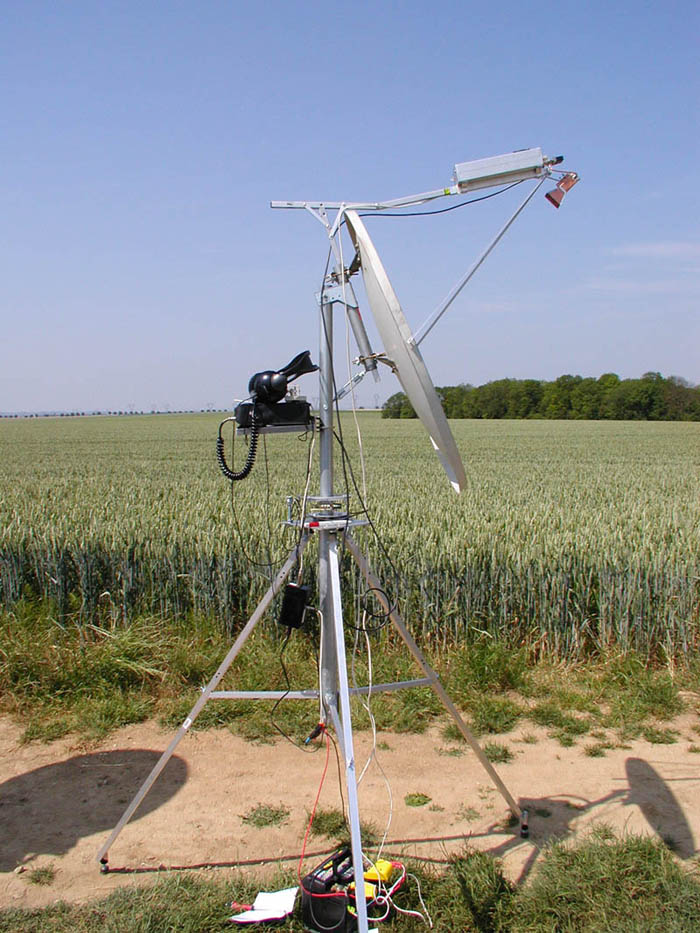

En trafic portable, le tout est monté en moins de 10 minutes. Voici quelques photos prises au fur et à mesure de mon activité montrant les détails de la station et son évolution.

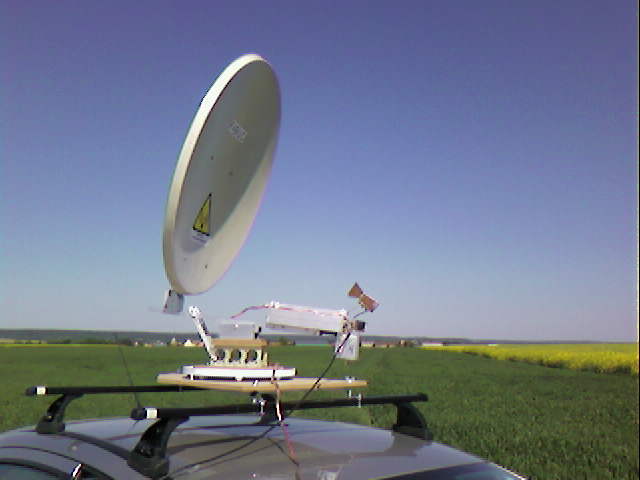

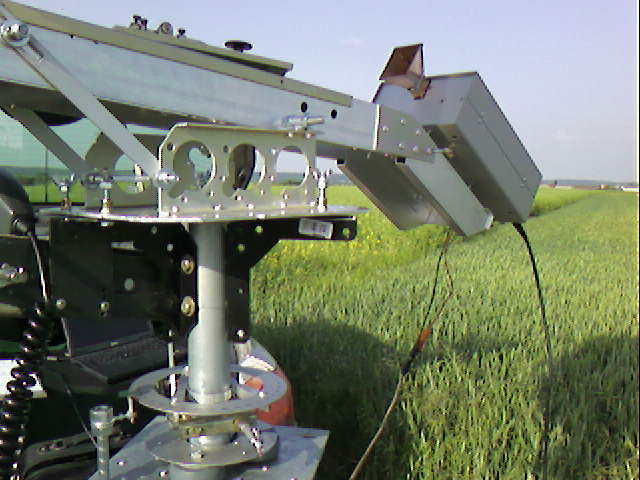

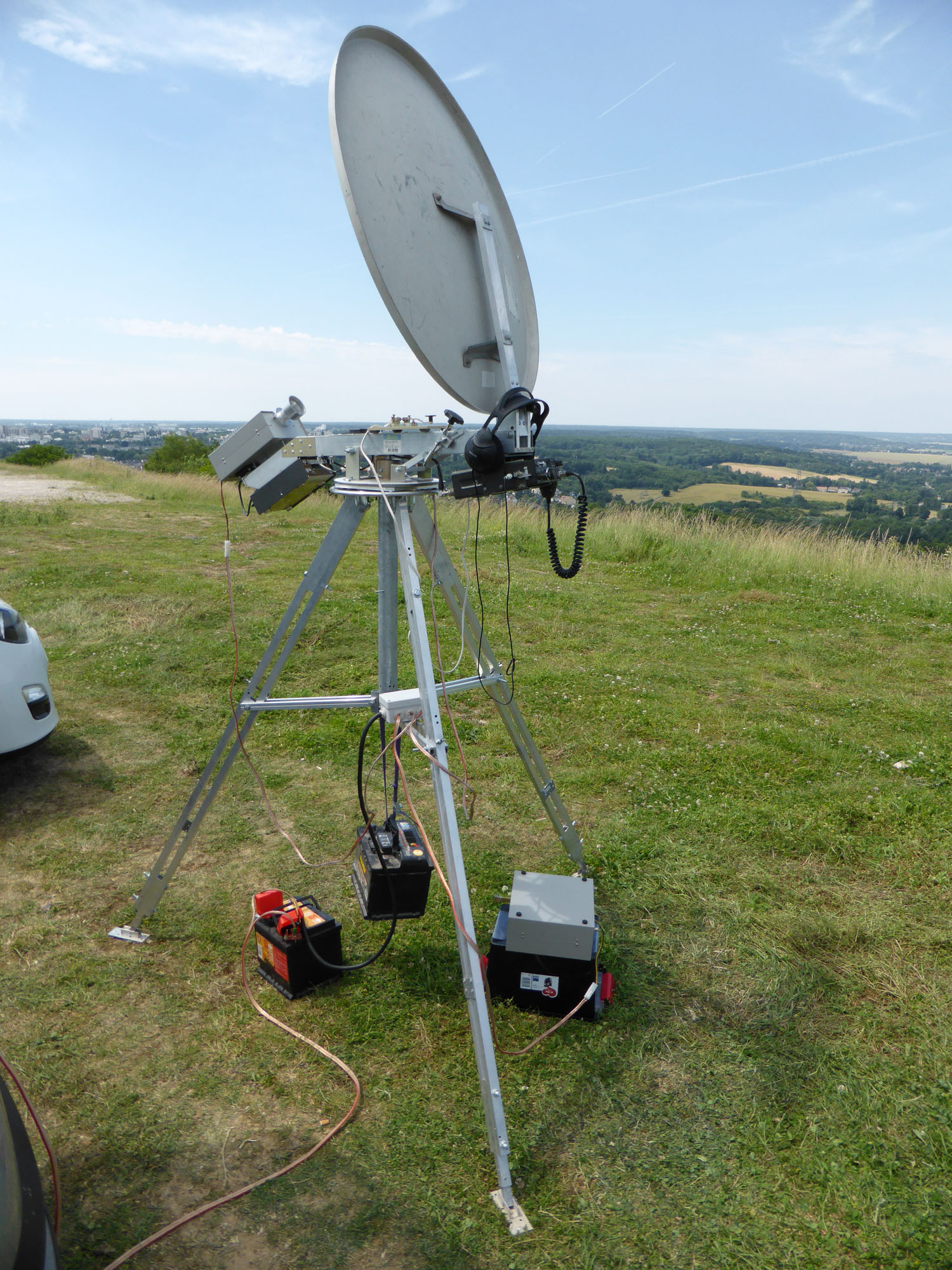

Mon système évolue au fur et à mesure des évolutions techniques du trépieds et des transverters. J'ai même tenté un montage sur le toit de la voiture mais abandonné depuis (le système de F5BUU est quand à lui parfaitement aboutit mécaniquement, je n'ai pas les moyens de réaliser une telle oeuvre mécanique !). Les axes d'amélioration se portent actuellement sur la mécanique du trépieds : amélioration de la stabilité et de la précision, crucial pour la montée en fréquence, surtout à partir de 24GHz. Le trépieds dans sa version actuelle est maintenant satifaisant (2015).

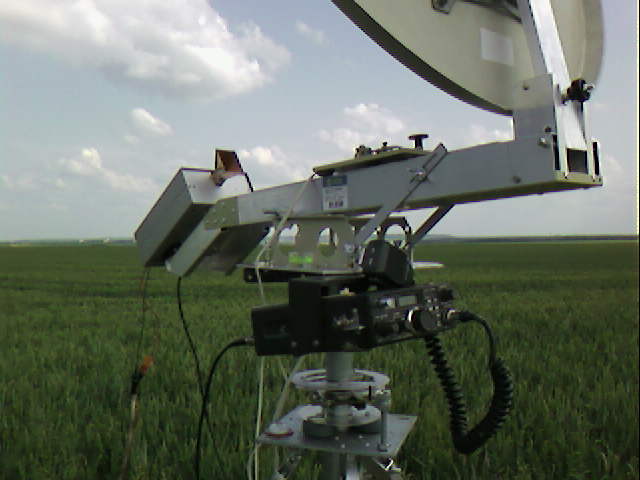

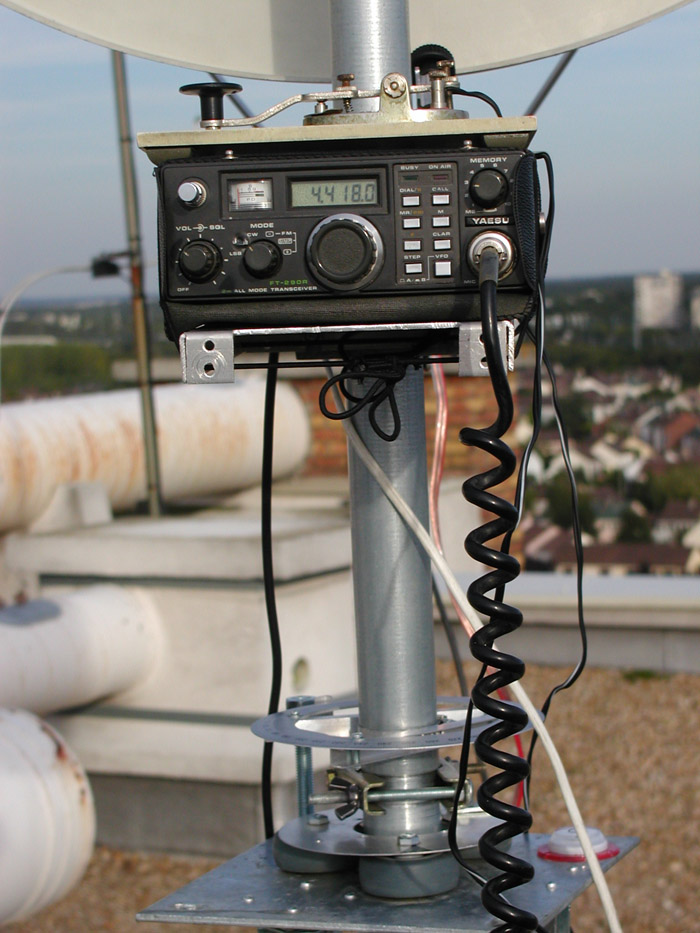

Les photos ci-dessous retracent l'historique de l'évolution de ma station.

LES DEBUTS
