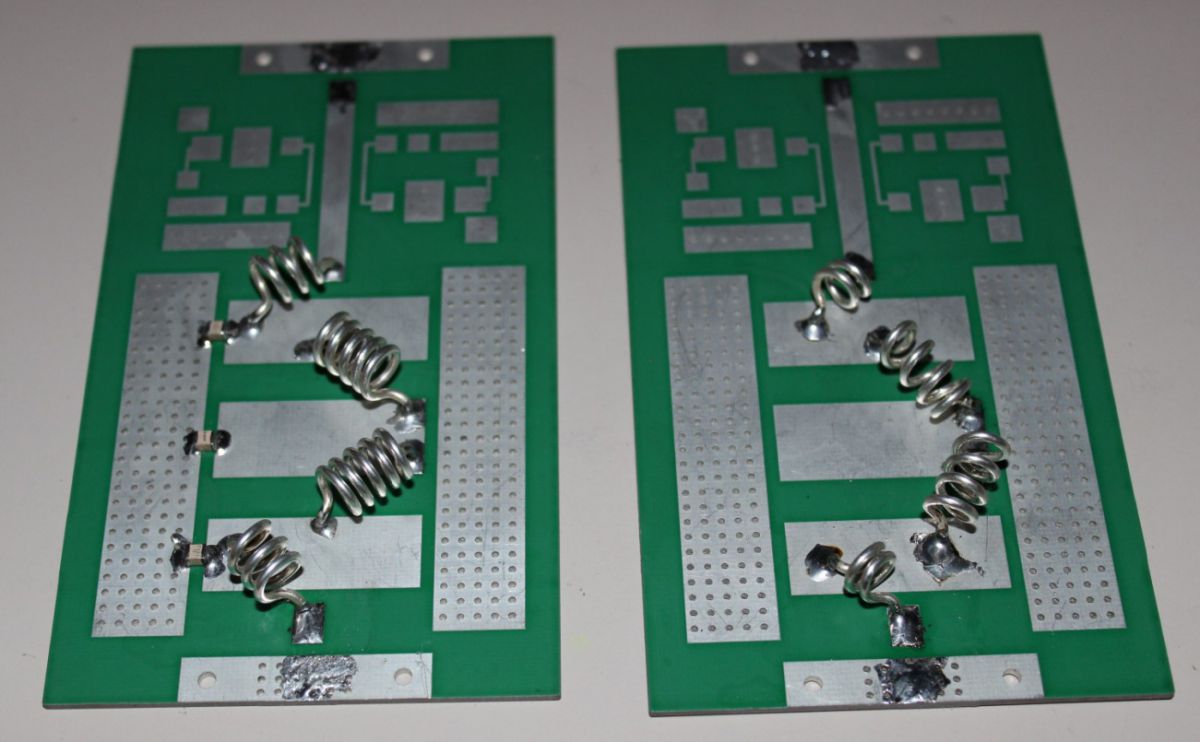

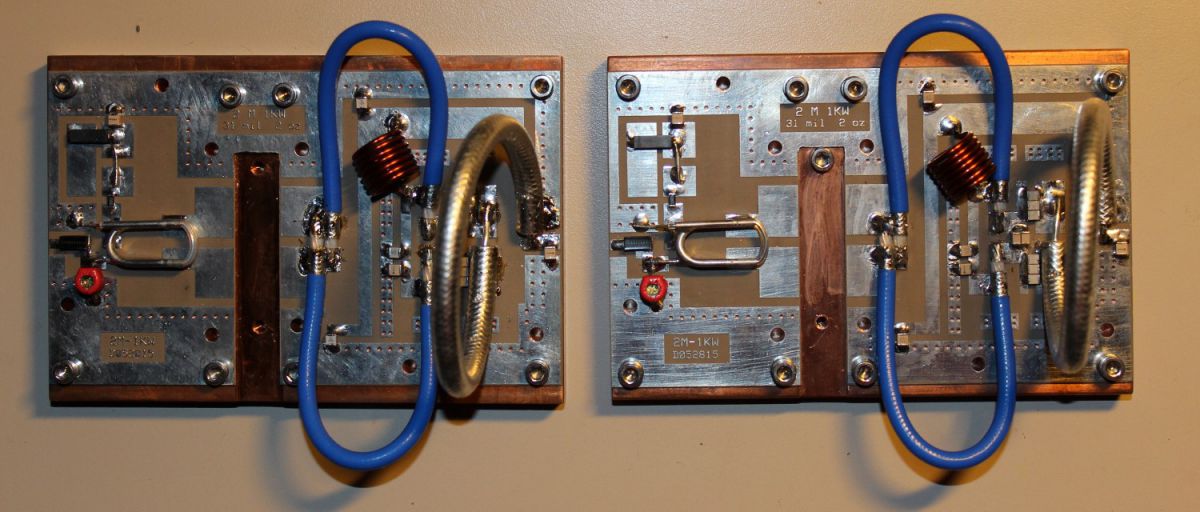

Les platines en construction. Les PCB viennent de chez communication-concepts
En construction !

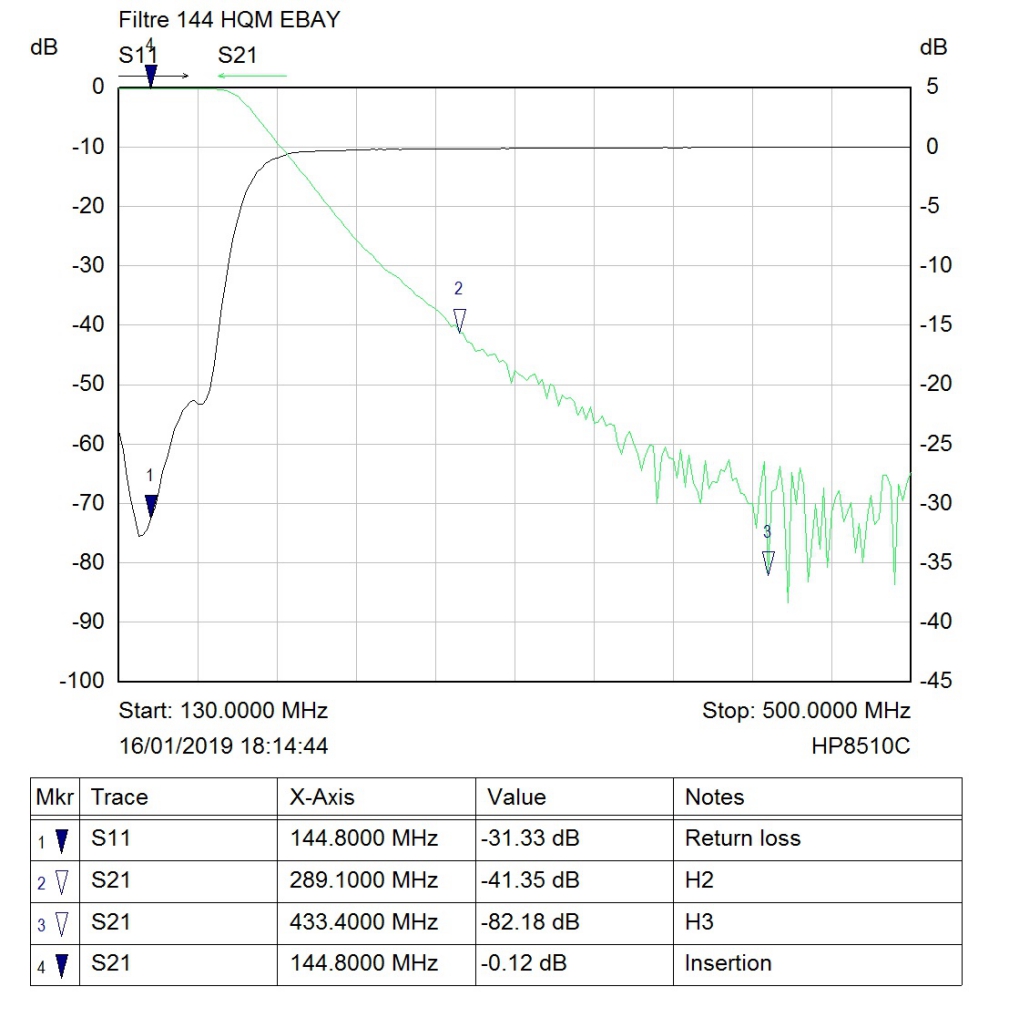

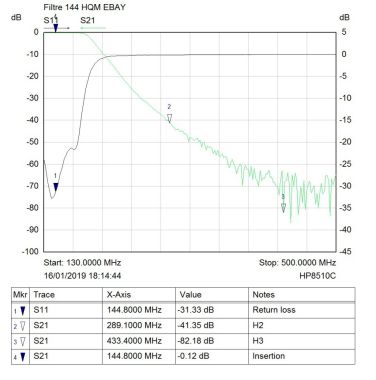

J'ai trouvé sur EBay des PCB de filtres passe bas 1KW, utilisable sur plusieurs bandes.

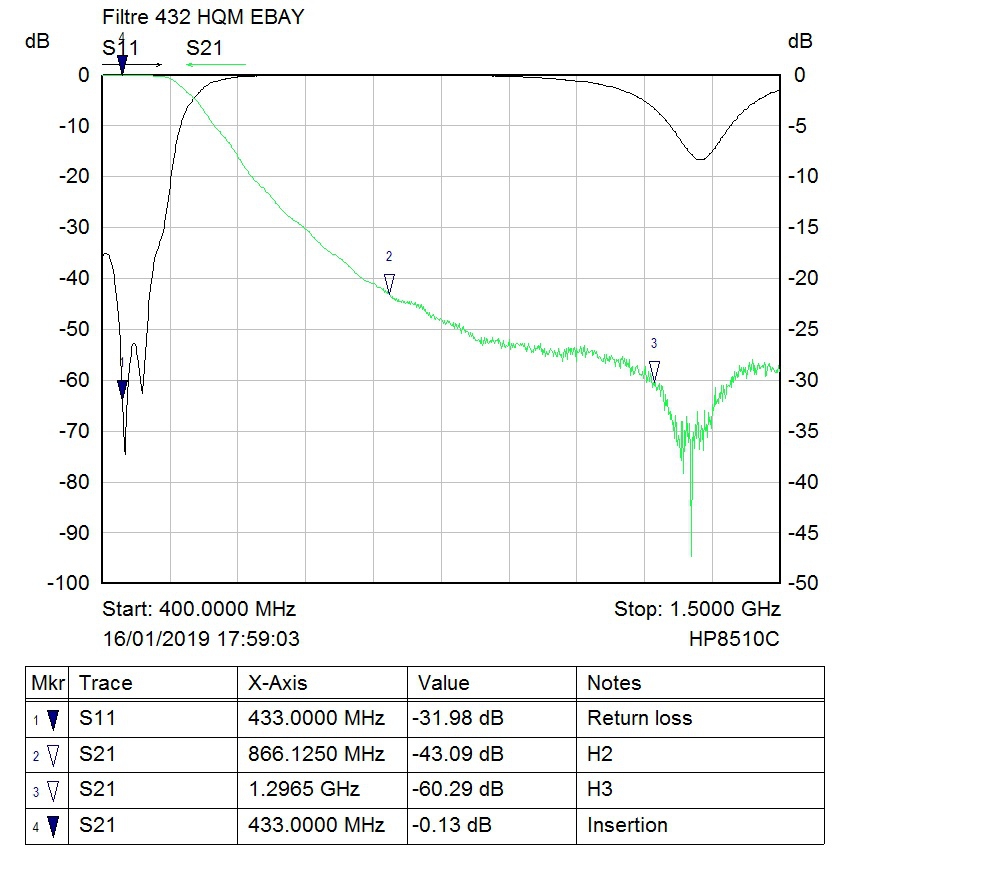

Deux ont été cablés, un sur 144Mhz, l'autre sur 432Mhz.
Les resultats sont corrects.
3. Le filtre passe bas de sortie
Là, je suis parti sur l'excellente description de Lionel F1JRD dans Dubus, avec un MRFE6VP61K25.
L'idée est d'utiliser les deux transistors à "petit feu", en ne dépassant pas 500w pour chacun...
On peut trouver les infos sur ce PA de Lionel ici :
3. Les blocs PA : (ATTENTION, la construction de ce PA est expérimentale, la puissance max autorisée est de 120w !)

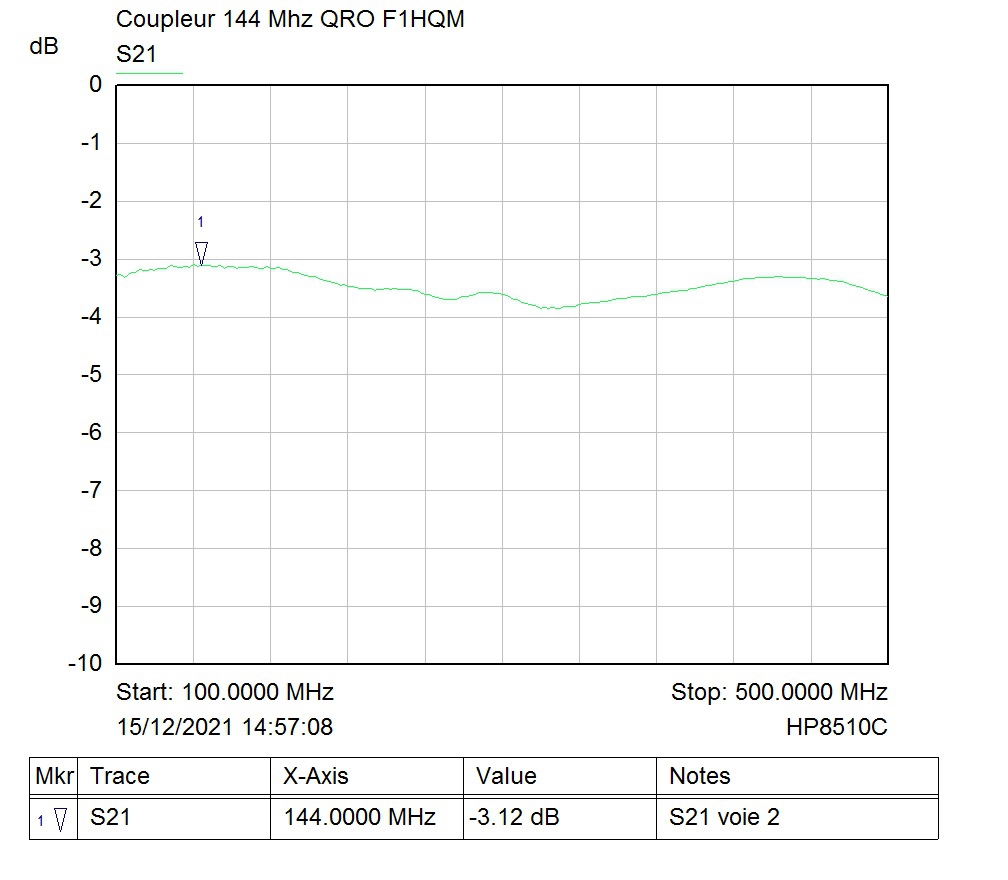

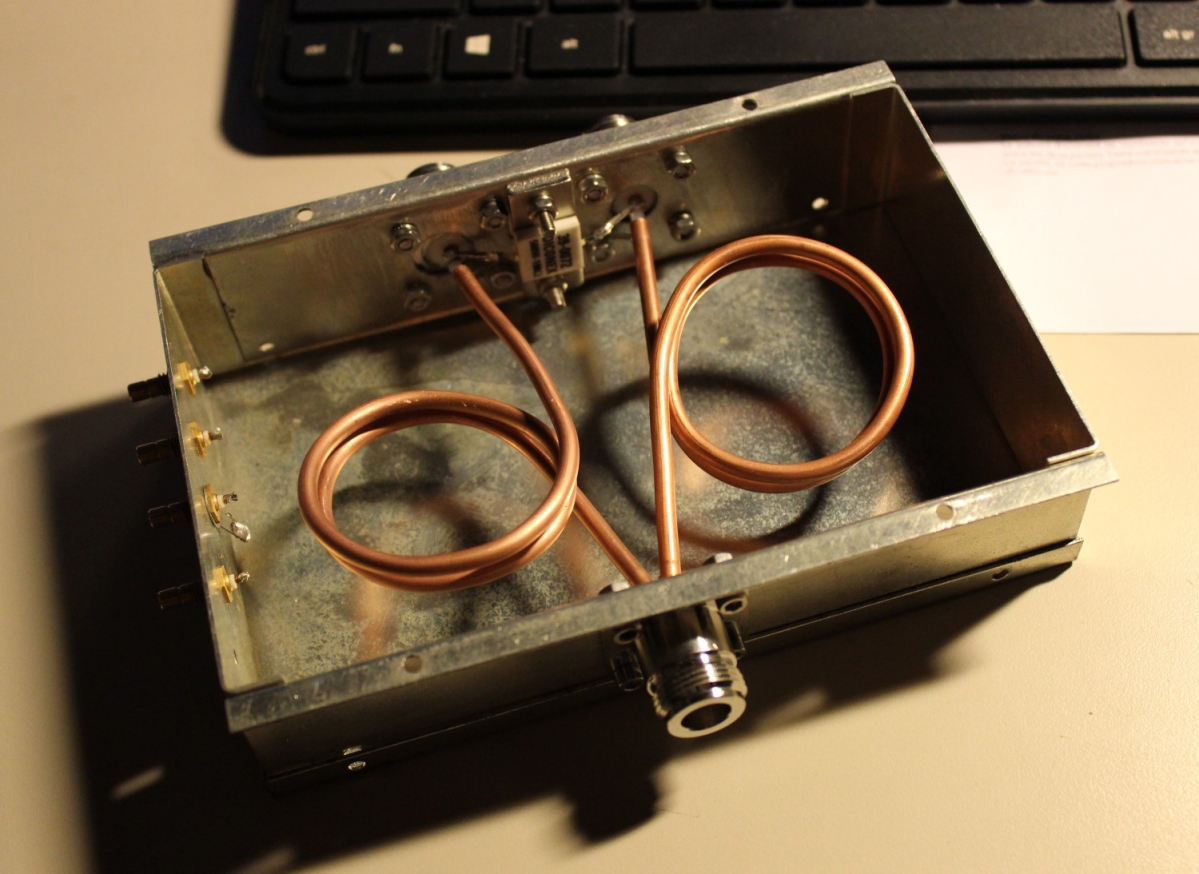

Pour le coupleur de sortie, j'ai utilisé du semi-rigide de 70 ohms, trouvés dans un salon... Là aussi, des coaxiaux un peu plus longs aurait été meilleurs...Mais les résultats sont corrects également.

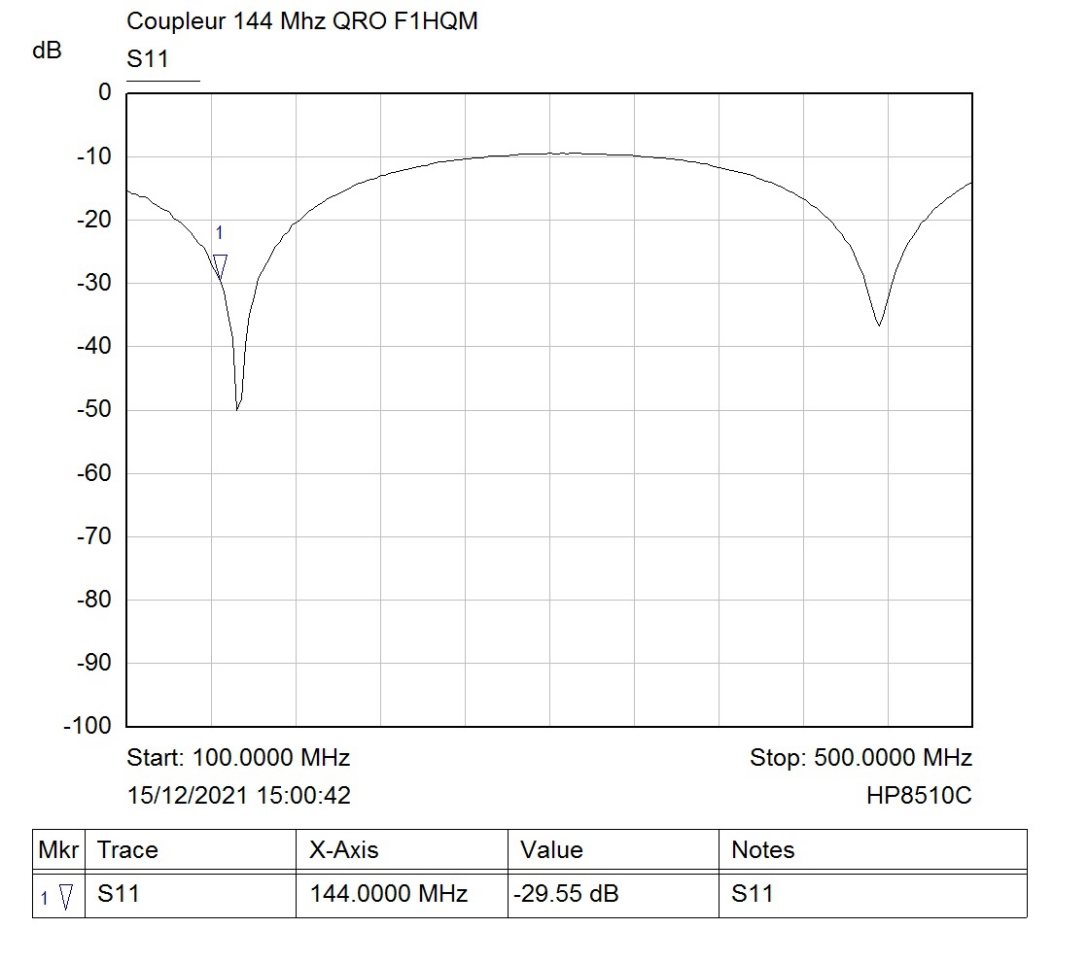

Les résultats sont très corrects, ils auraient peut-être été meilleurs avec des coaxiaux un peu plus longs... (1/4 ondes corrigés du coefficient de vélocité de 0.70):
Je me suis inspiré des travaux de Lucien F1TE.
J'ai entrepris la construction de deux coupleurs Wilkinson.
Le plus gros souci a été de trouver les résistances de 100 ohms !

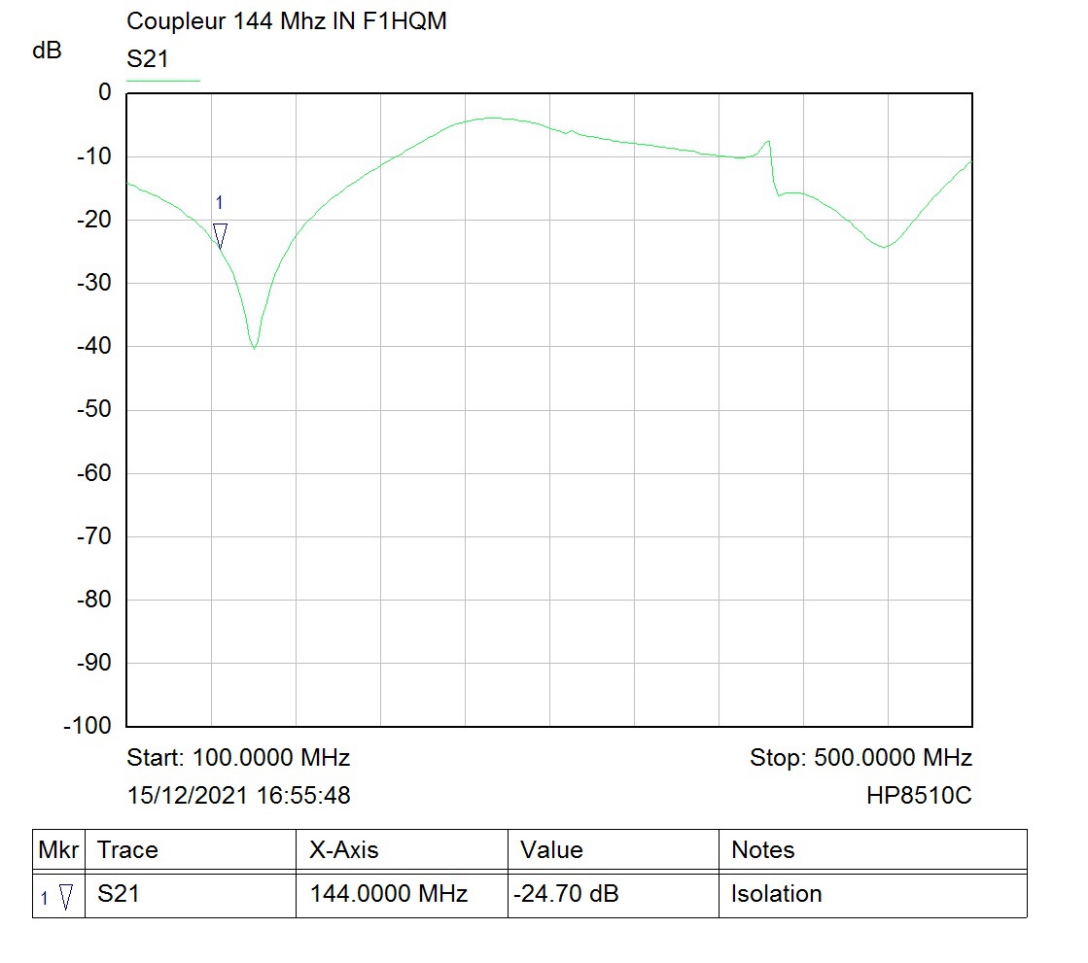

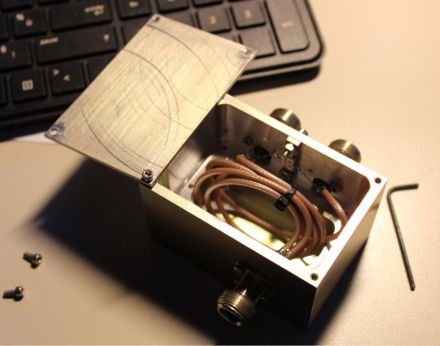

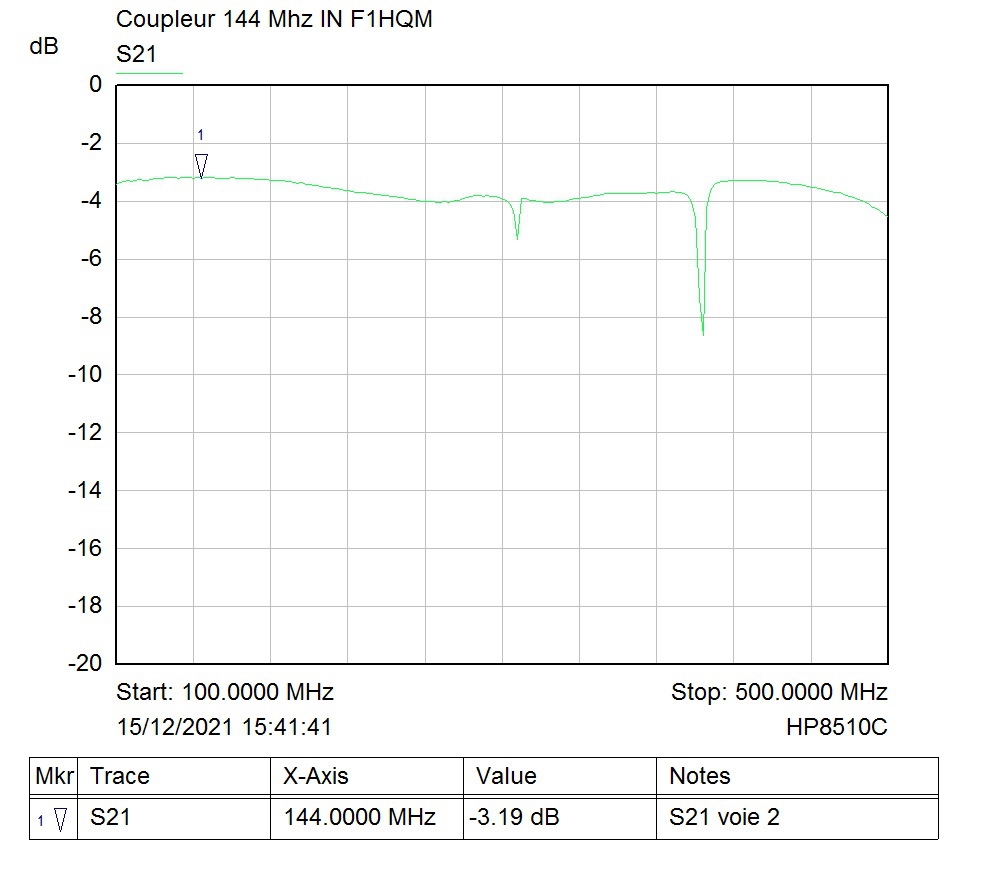

J'ai utilisé du coaxial de 3.6mm en 75 ohms pour le coupleur d'entrée, voici le résultat :
1. Les coupleurs.
Apres la construction de mon premier SSPA 144 Mhz avec un MRF6VP2600H, l’idée m’est venue de construire un nouveau PA avec deux transistors couplés...
Je disposais au QRA de deux transistors MRF6VP11KH
J'ai commandé deux PCB, et quelques composants chez http://www.communication-concepts.com/
Les semelles cuivre ont été réalisées par Philippe F5CYS.
