Et le résultat final avec 30db à l'entrée de l'analyseur (38dbm en sortie)

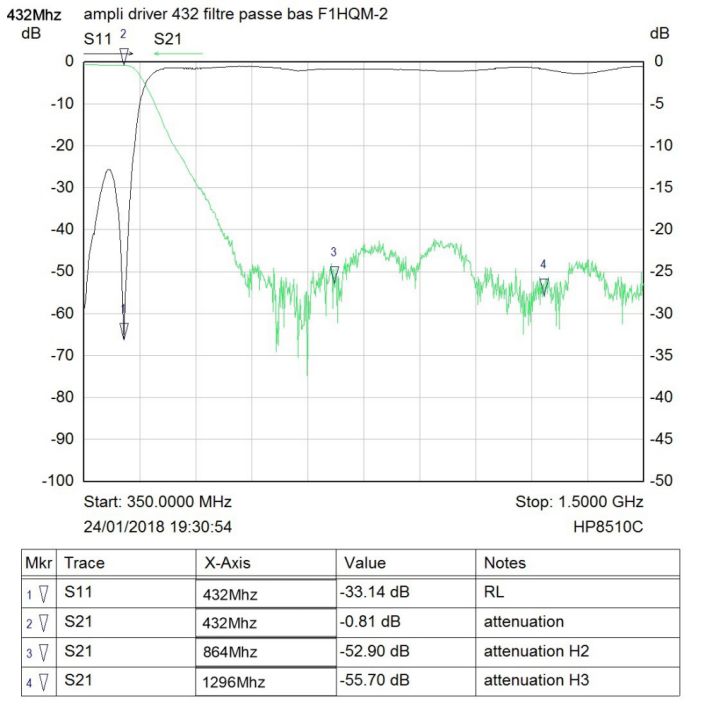

Voici la mesure sur le filtre passe-bas...

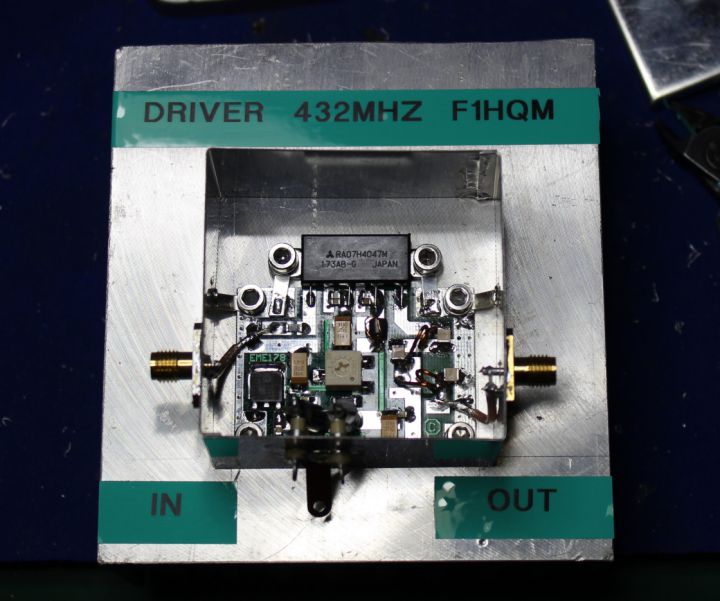

J'ai monté un petit driver, pour attaquer le SSPA.
C'est un kit vendu par Minikits en Australie.

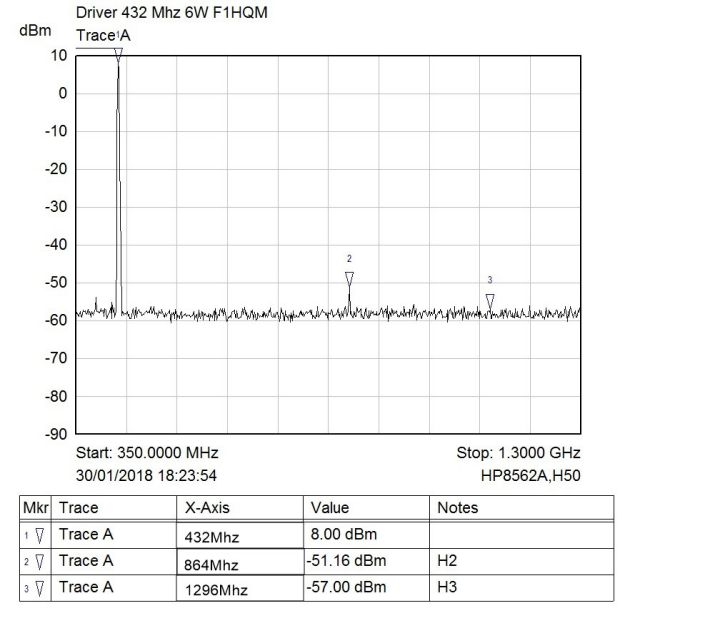

Les resultats en emission ...

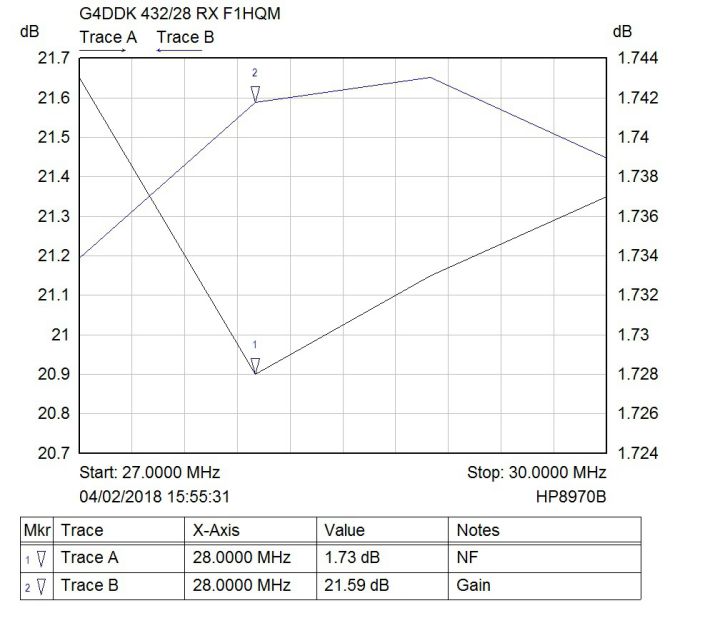

Les resultats en reception, avec la self argentée...
Attention ! J'ai repéré un petit bug signalé à Sam

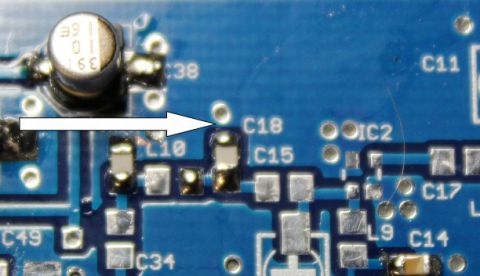

C18 doit etre raccordé à la masse, donc faire un "paté" avec la traversée au-dessus !
la self d'entrée RX

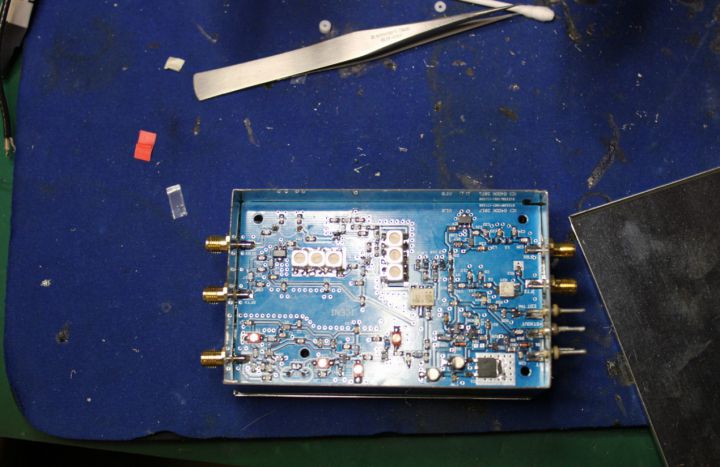

le coté composants...

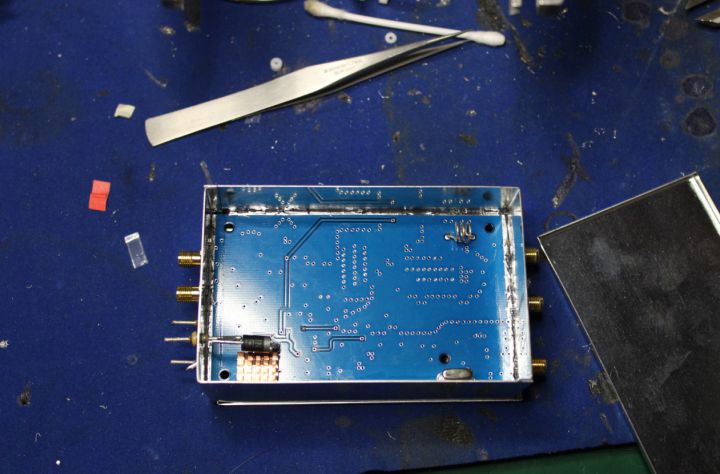

le coté superieur, la self à noyau d'origine a été remplacé par une self en fil argenté, de 0.8mm, 3 tours sur un diamètre de 5mm.
lui aussi a été "mis en boite", bon pour le service...
Vous trouverez toutes les documentations de Sam G4DDK en cliquant sur les liens ci-dessous :

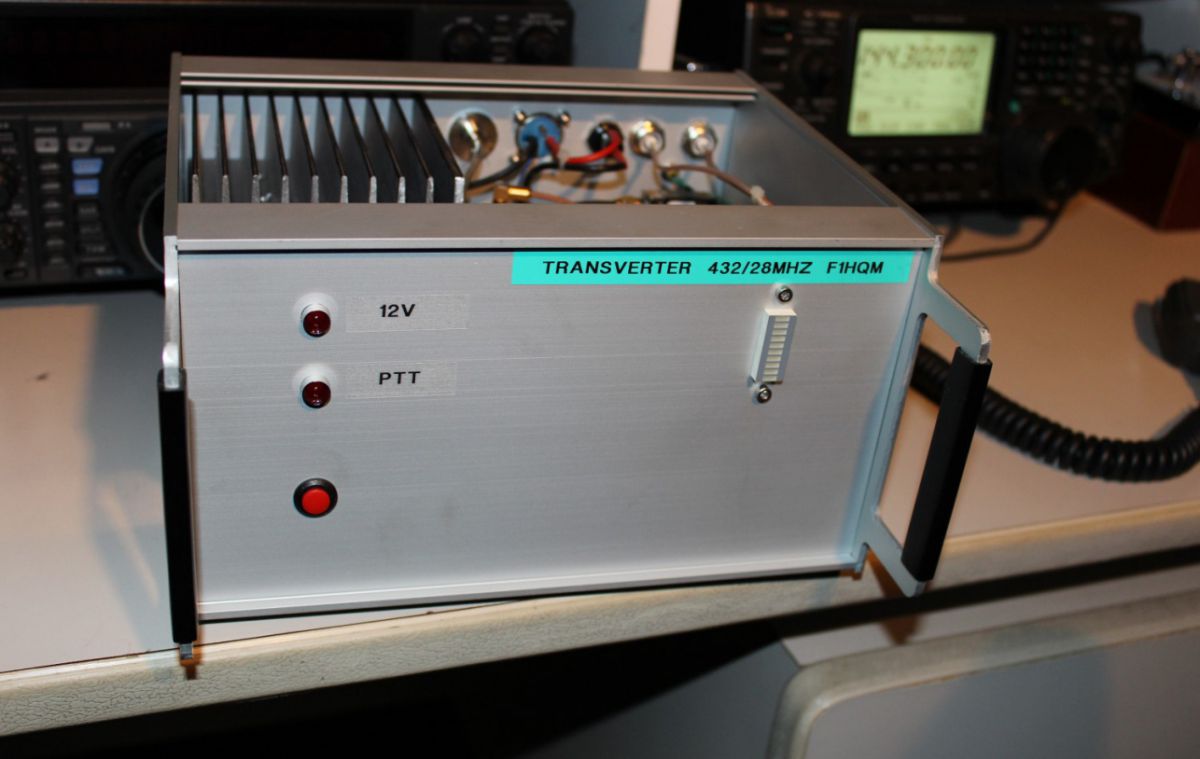

La mise en coffret ...
La platine en cours de montage...
Sam G4DDK ayant sorti une nouvelle version 432/28 de son transverter, j'ai décidé d'en acquérir un, de le monter et de le tester .
Voici quelques photos, et les résultats de mes mesures.
