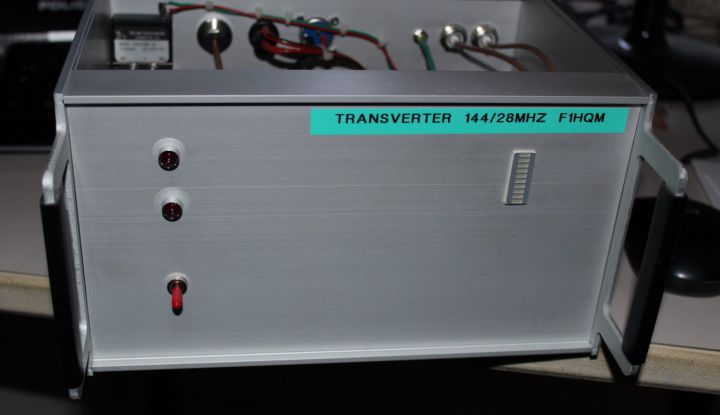

Aujourd'hui 09 février 2018, j'ai fini la mise en boite du transverter...
Je voulais qu'il soit fini pour le présenter à la réunion de l'ARV 84.
Qui sait, cela donnera peut-être des idées à certain !
Emission correcte, plus qu'à mettre l'ensemble en boite !
Vous trouverez toutes les documentations de Sam G4DDK en cliquant sur les liens ci-dessous :

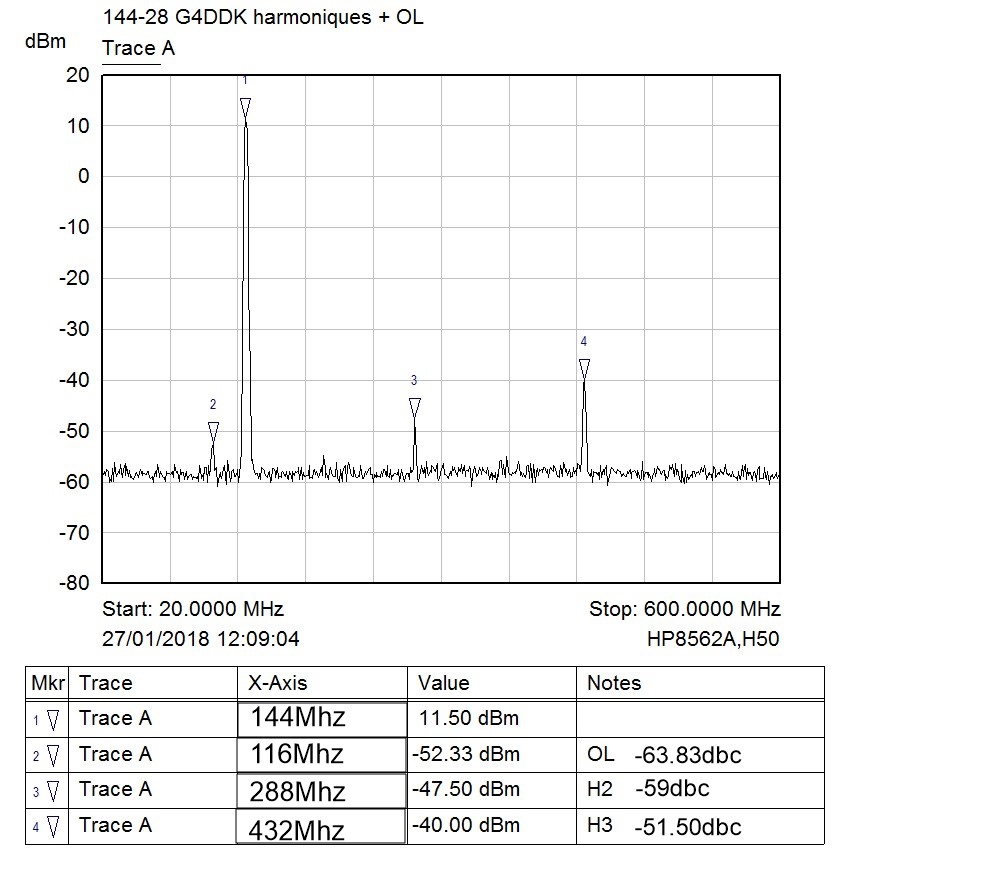

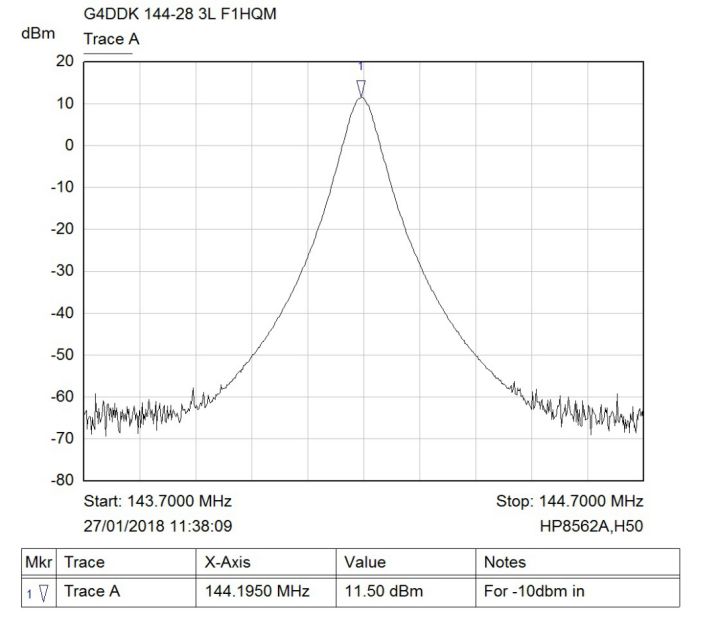

En emission, 11.5dbm en sortie pour -10dbm de 28Mhz.
Reglage final en reception.

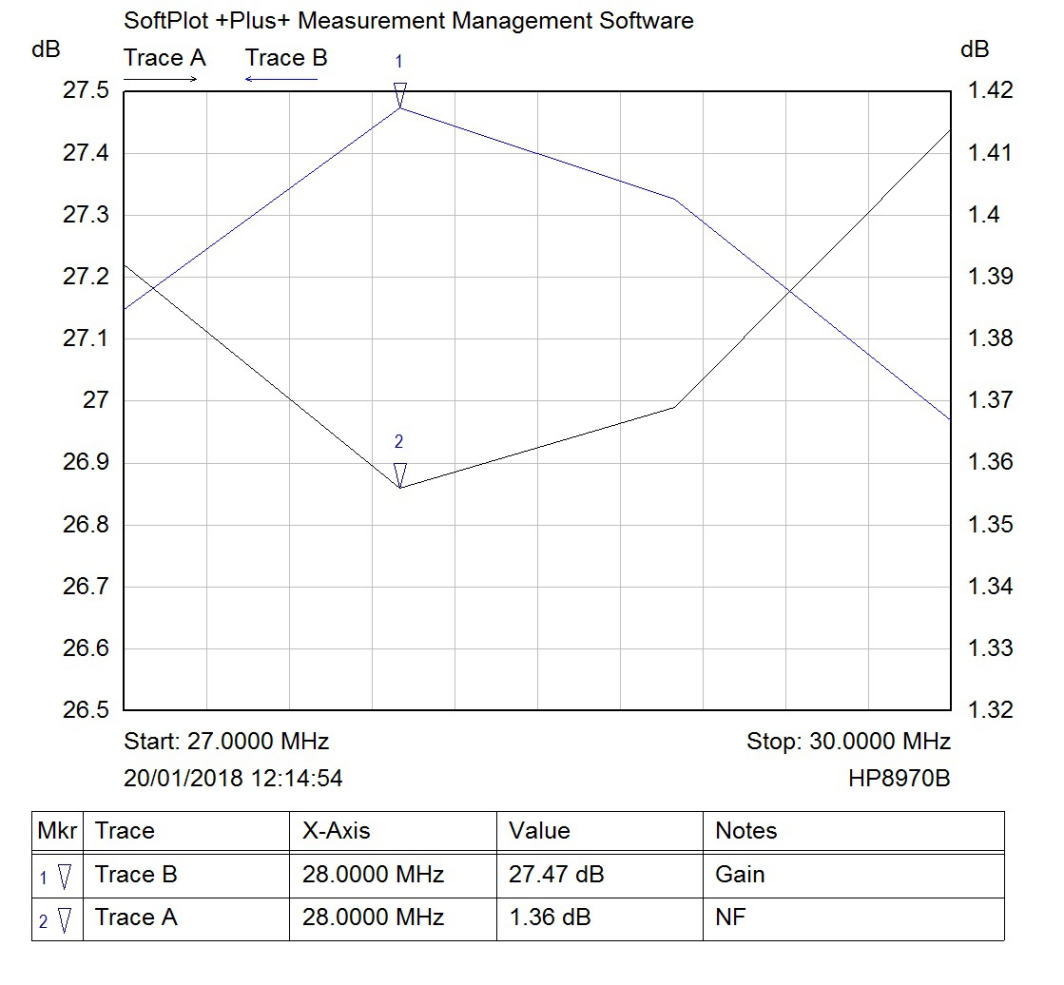

Première mesure en réception.
Surprise : le "Noise figure" est supérieur à celui annoncé, et il monte avec la chauffe du transverter...
Apres quelques recherches, l'OL sort 21.4dbm!
Apres avoir inséré un atténuateur de 3db à l'entrée du mélangeur, problème réglé !
Le facteur de bruit est correct, et surtout stable.

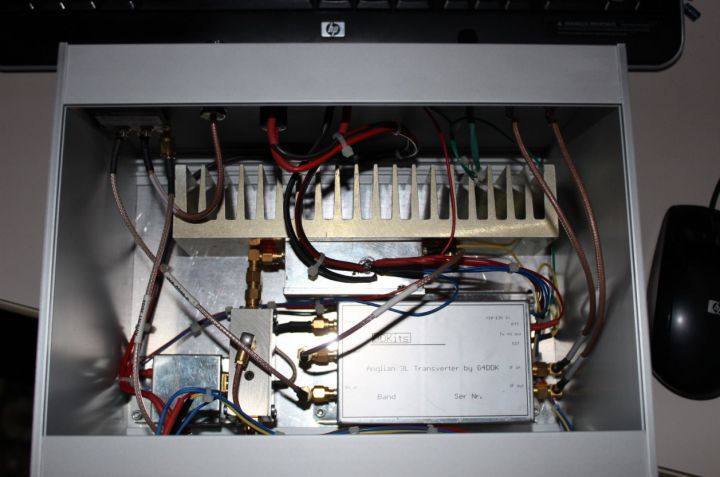

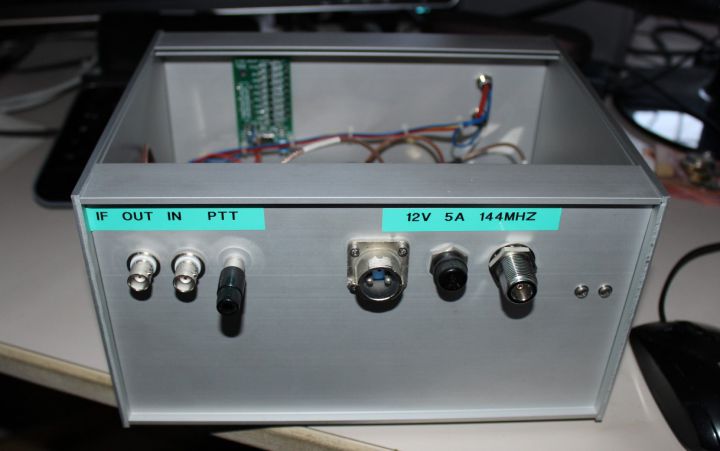

La mise en coffret ...

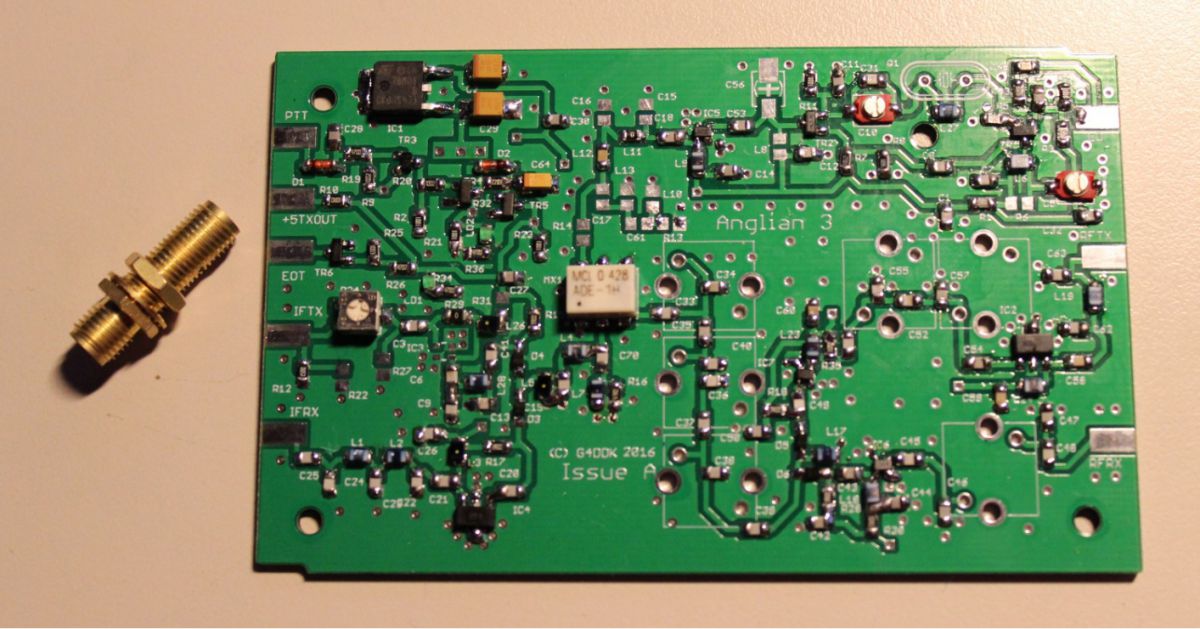

La platine en cours de montage...
Sam G4DDK ayant sorti une nouvelle version de son transverter 144/28, j'ai décidé d'en acquérir un, de le monter et le tester .
Voici quelques photos, et les résultats de mes mesures.
