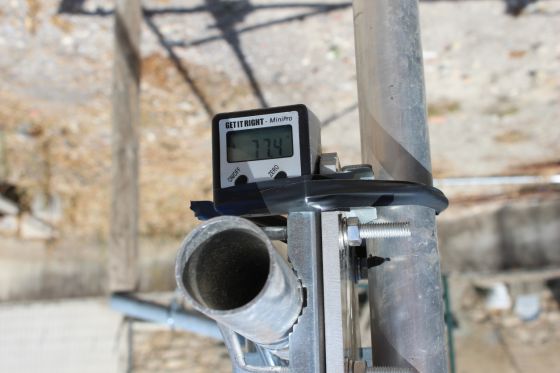

En jouant sur l'écartement des deux barres, me voila avec une élévation maxi de 77.4° !
Elle n'est pas belle la vie ! :-)
Premier essai avec le vérin sous 24V, c'est OK !
Lors de la montée et de la descente de la cage, il se produit des à-coups qui peuvent tordre la barre servant d'axe de rotation..

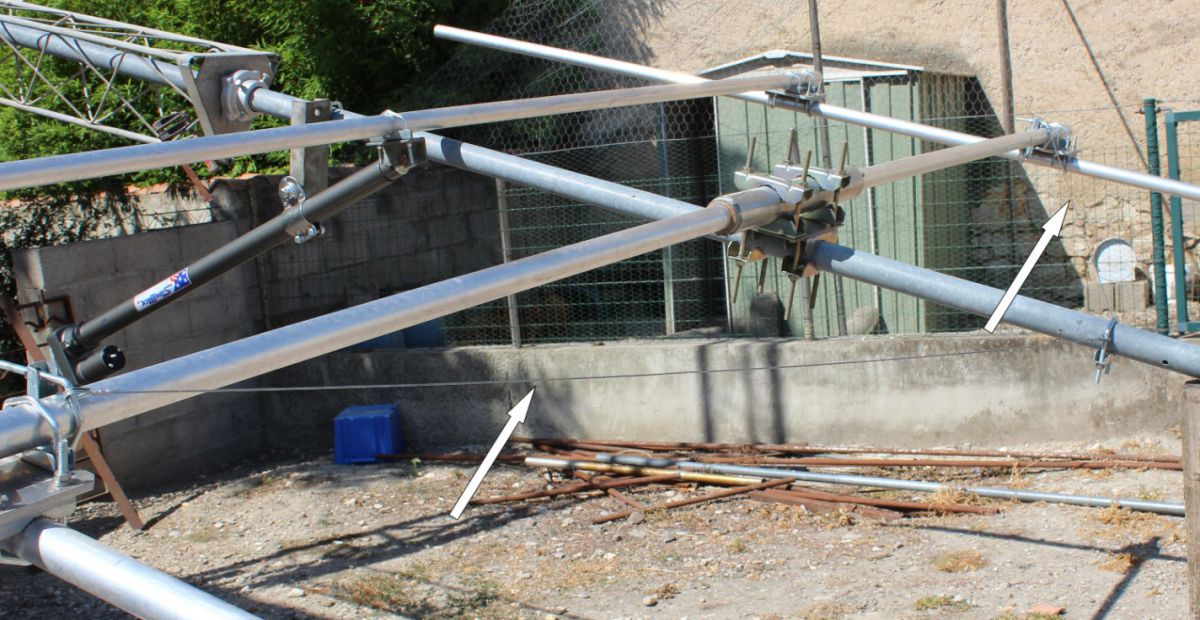

J'ai ajouté deux haubans...
Merci à Patrick F4TXU pour leur réalisation en inox !

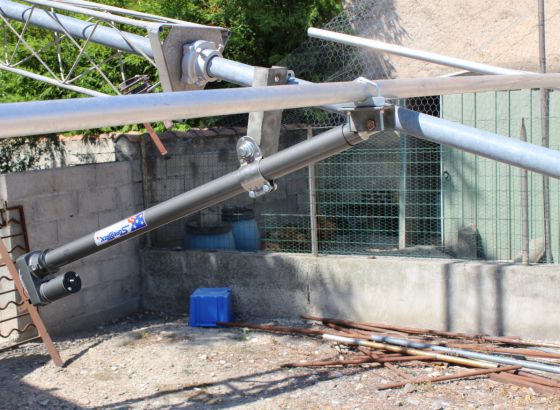

les pièces de fixation et le vérin sont en place.
Vu mes calculs, je devrais pourvoir obtenir 65° d'élévation...
A suivre....

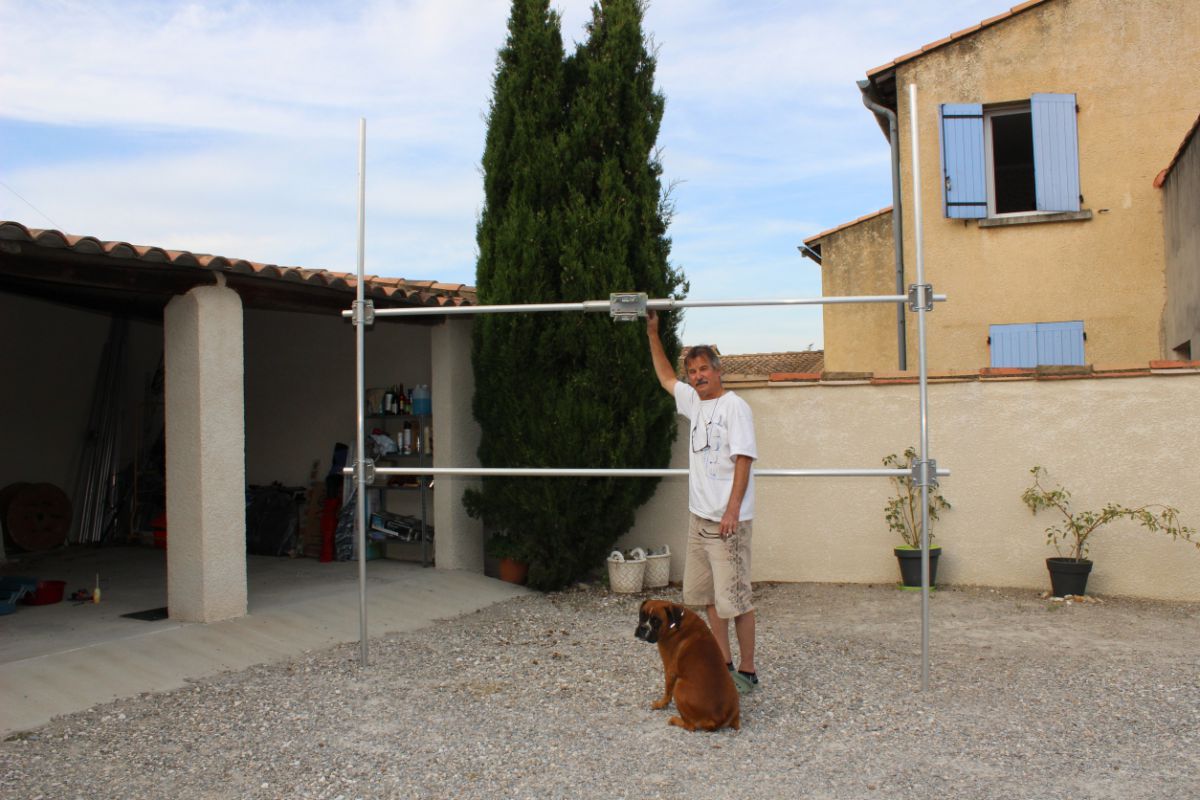

Le "H" est fixé sur son support.
Reste à étudier la mise en place du vérin d'élévation !

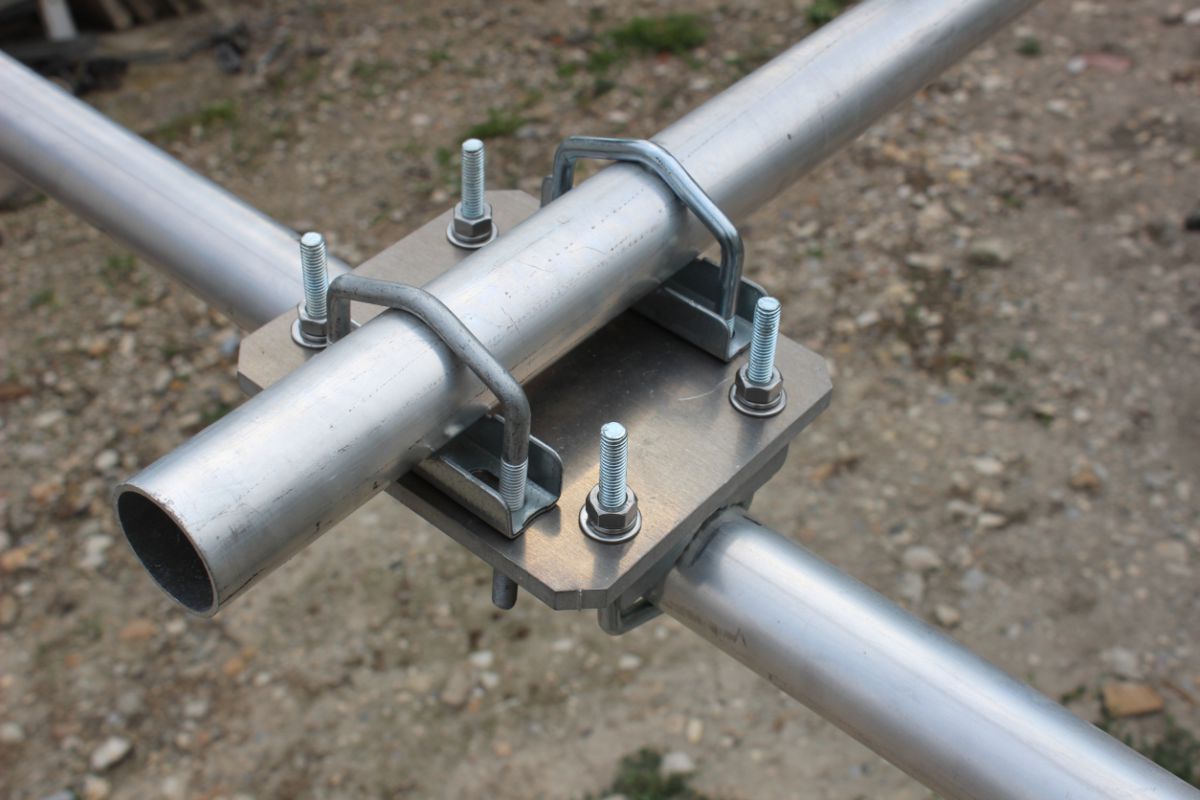

Les superbes pièces en alu, acquises grâce à Yves F5LZN.
Merci à lui !

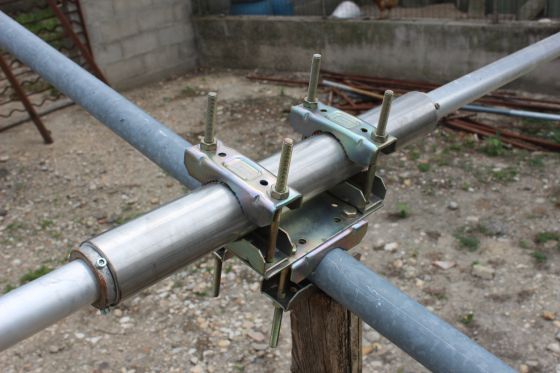

En détail, l'axe de rotation pour l'élévation.
Merci à mon ami Guy F5GB pour la fixation, et les deux butées diam 40 !
Le tube de 40 tourne dans deux bagues en téflon.

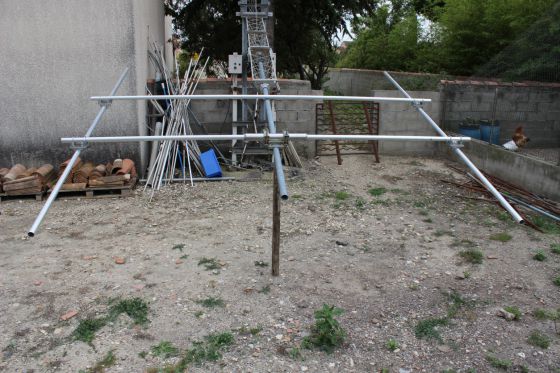

Le "H" bien avancé...
Au milieu en haut, l'axe de rotation avec deux paliers Teflon.

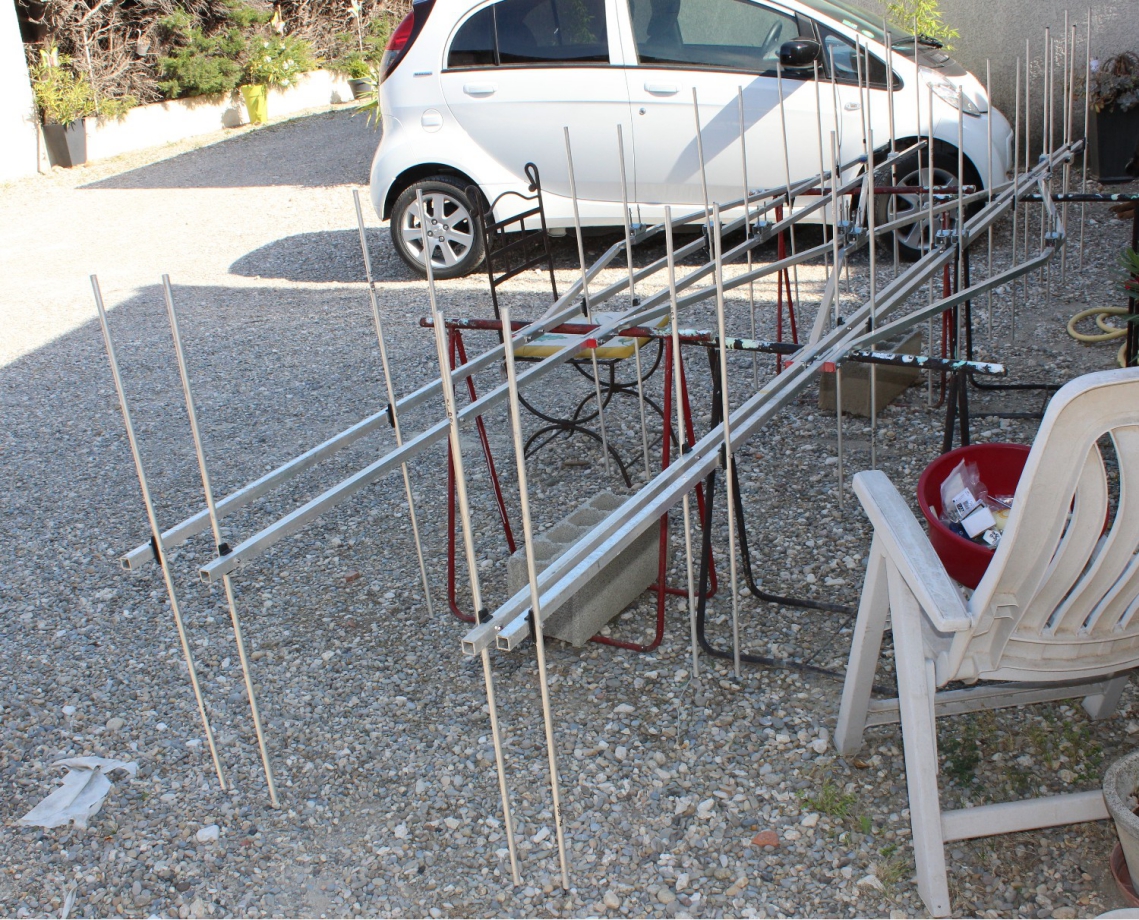

Les 4 sont prêtes !
pour les details de constructions, vous pouvez consulter ma page "Réalisation des DK7ZB"

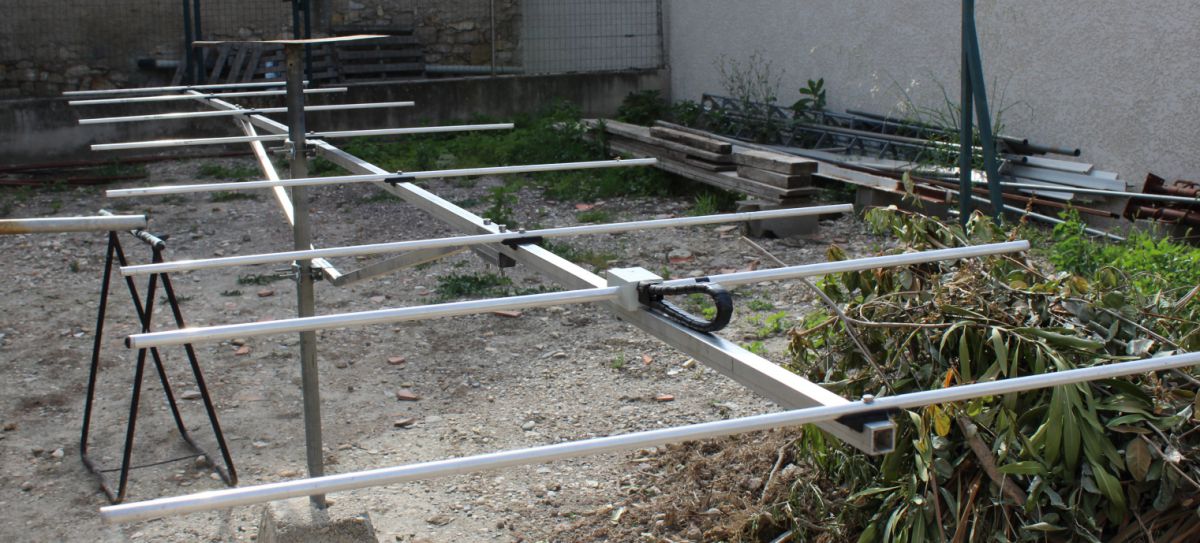

Une des 4 antennes
Voulant être un peu plus performant sur la lune, tout en restant dans des dimensions raisonnables à cause de notre cher Mistral, j'ai entrepris la construction des groupement de 4 antennes DK7ZB 8 éléments de 4m35.
Quelques photos de ma réalisation, si ça peut donner quelques idées...
les dimensions sont données sur le site de DK7ZB:
Le gain est de 12db dipôle, ce qui devrait donner en théorie autour de 18db pour 4 antennes.
Les dimensions optimales pour le stacking sont données par VE7BQH, ici :
3.40m dans le plan E (horizontal dans mon cas), et 3.10m dans le plan H ( vertical dans mon cas)
Le grain annoncé par Lionel est de 18.02db dipôle, et le G/T de -3.87db.
Les dipôles sont ceux des 4x7 précédentes , malheureusement plus fabriqués par DJ3MF.
Le pilotage en site et en azimut sera réalisé pat l'excellent montage de F1TE/F5DJL
