Les résultats sont très corrects, dés les premiers essais !

4.5w me donnent 420w....avec un rendement de 67%

Le courant de repos est fixé à 1A pour une bonne linéarité...

Bon pour le service, plus qu'a le mettre en coffret, avec tous les asservissements .

(gestion avec une platine WPQL)

Merci a DL4XX pour ses precieux conseils, et à Philippe CYS pour la realisation de la semelle cuivre.

A suivre...

Toujours dans l'optique d'être QRV en EME sur les trois bandes 144, 432, et 1296, j'ai entrepris la construction d'un PA à transistors selon la description de DL4XX.

Ce PA est équipé d'un transistor MRF6VP2600H, comme sur 144Mhz.

Dans le futur, un nouveau PA avec deux transistors, design W6PQL est prévu...

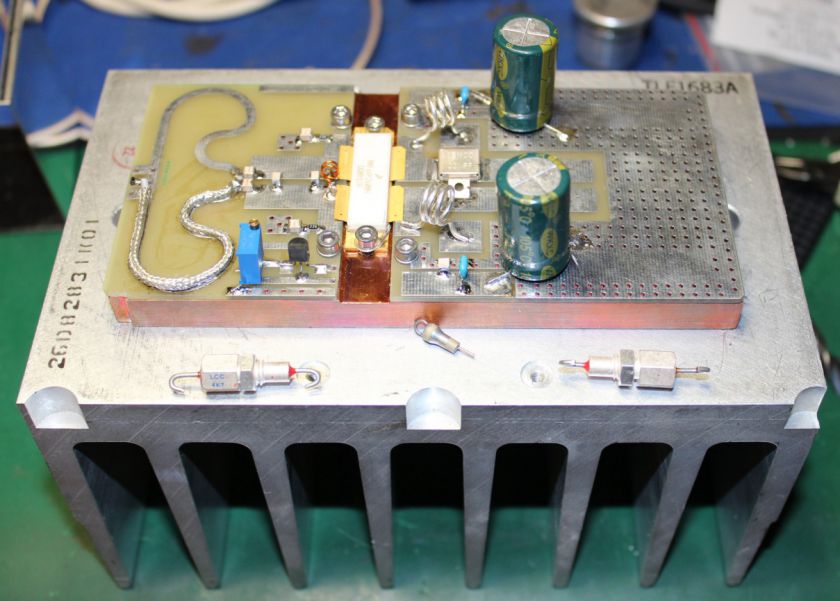

Quelques photos du montage en cours...
