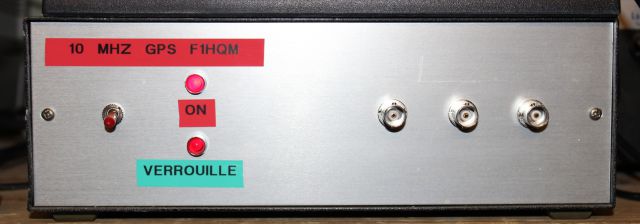

En service au labo !
12dbm sur les 3 sorties "Avant"

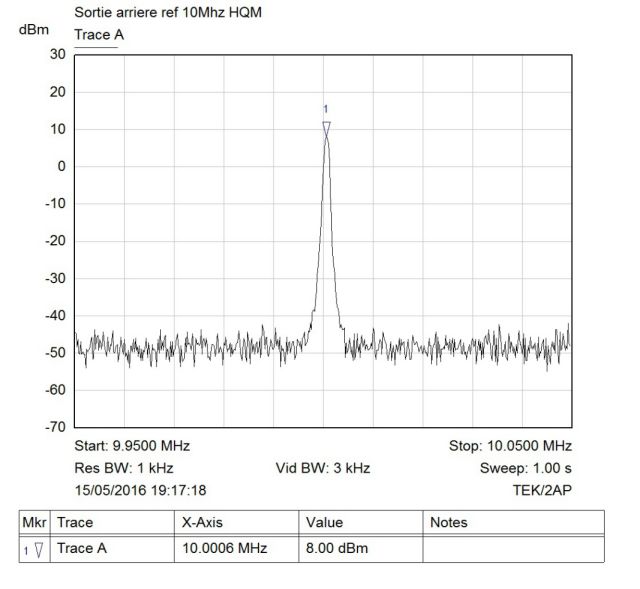

8dbm sur les 10 sorties "arriere"

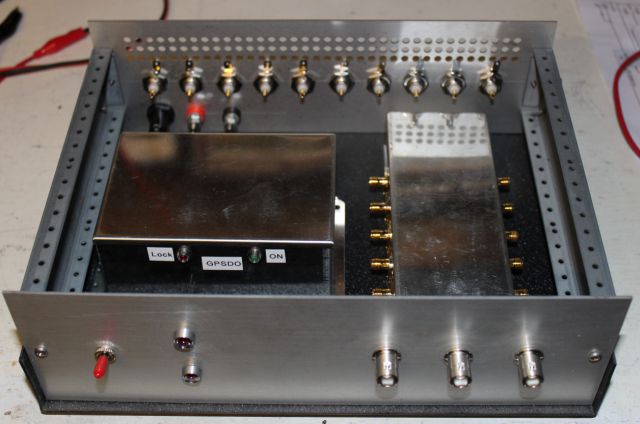

Voila, l'ensemble est câblé ! Reste à trouver un connecteur SMA femelle/femelle de chassis, pour l'antenne GPS.

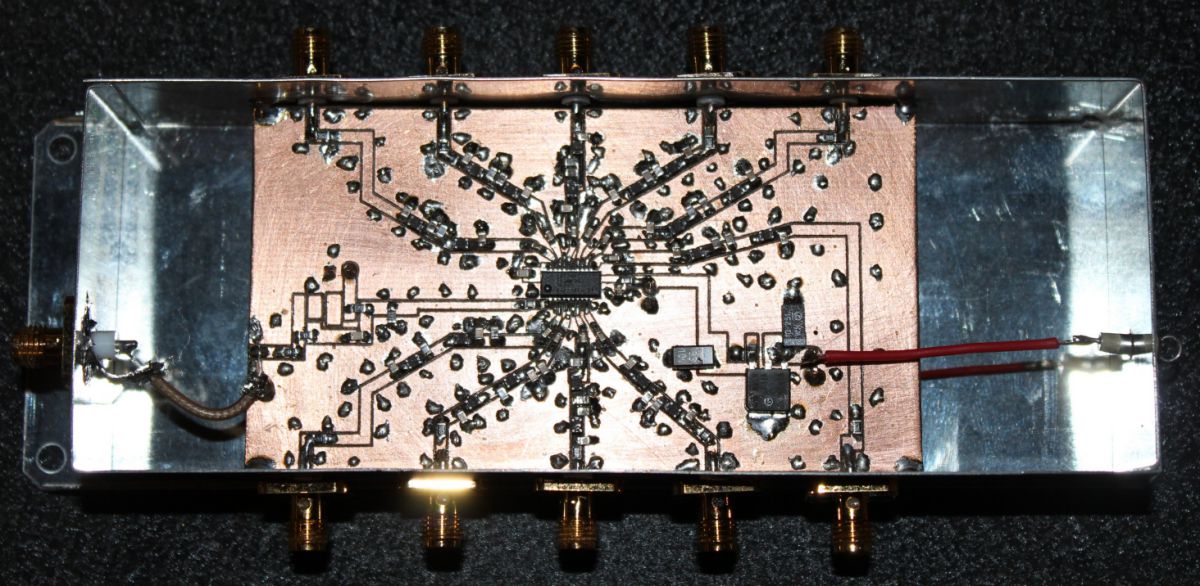

le répartiteur 10 sorties, monté dans un boitier Schubert...

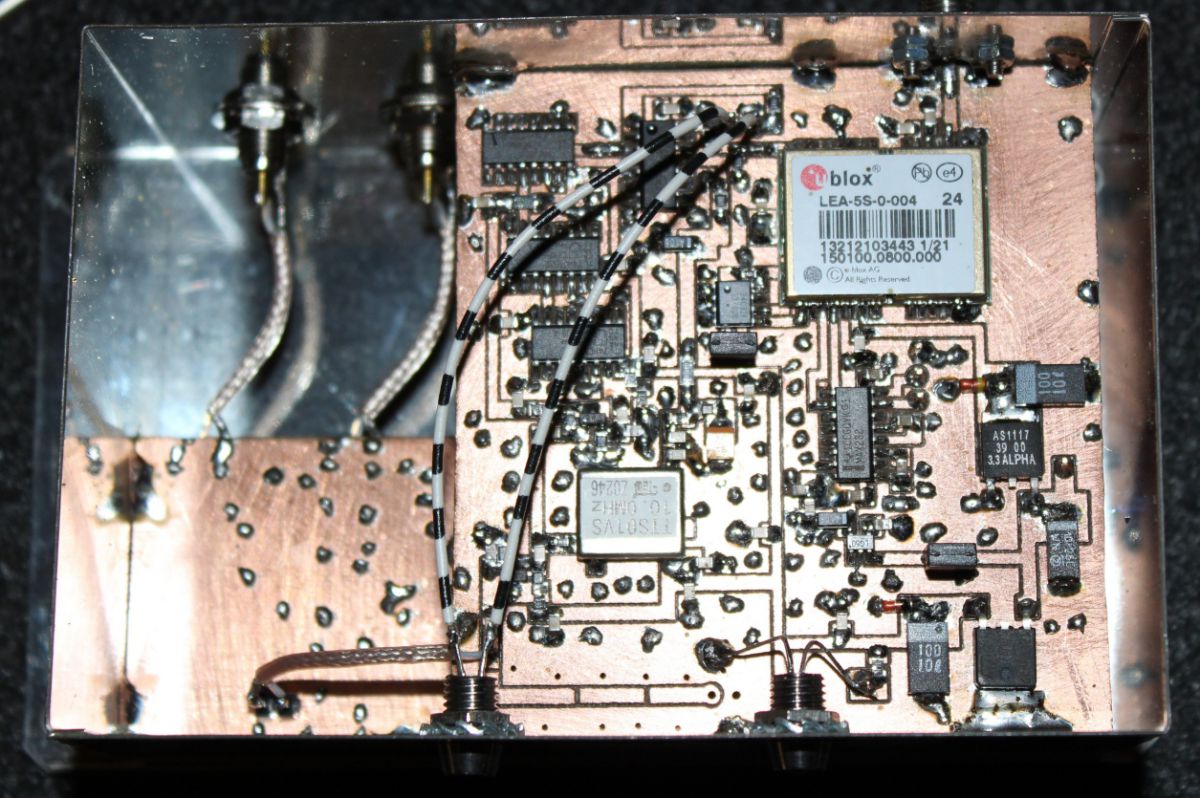

le module GPS à 4 sorties...
L'ensemble en construction...
Pour mon labo, je désirais caller mes générateurs, analyseurs de spectre et de réseau, fréquencemètres, etc. sur un 10Mhz de référence fiable.
J'ai choisis d'utiliser les modules de DF9NP.
Ma "référence" sera constituée du module GPS 4 sorties, et du module 10 sorties.
( 10 sorties arrières pour le labo, et 3 en façade disponibles pour des essais)
Voici les liens vers ces modules de DF9NP :
et les tarifs :
Et quelques photos de ma réalisation...
