Le transverter est "mise en boite"
plus qu'à attaquer le PA, un F6BVA

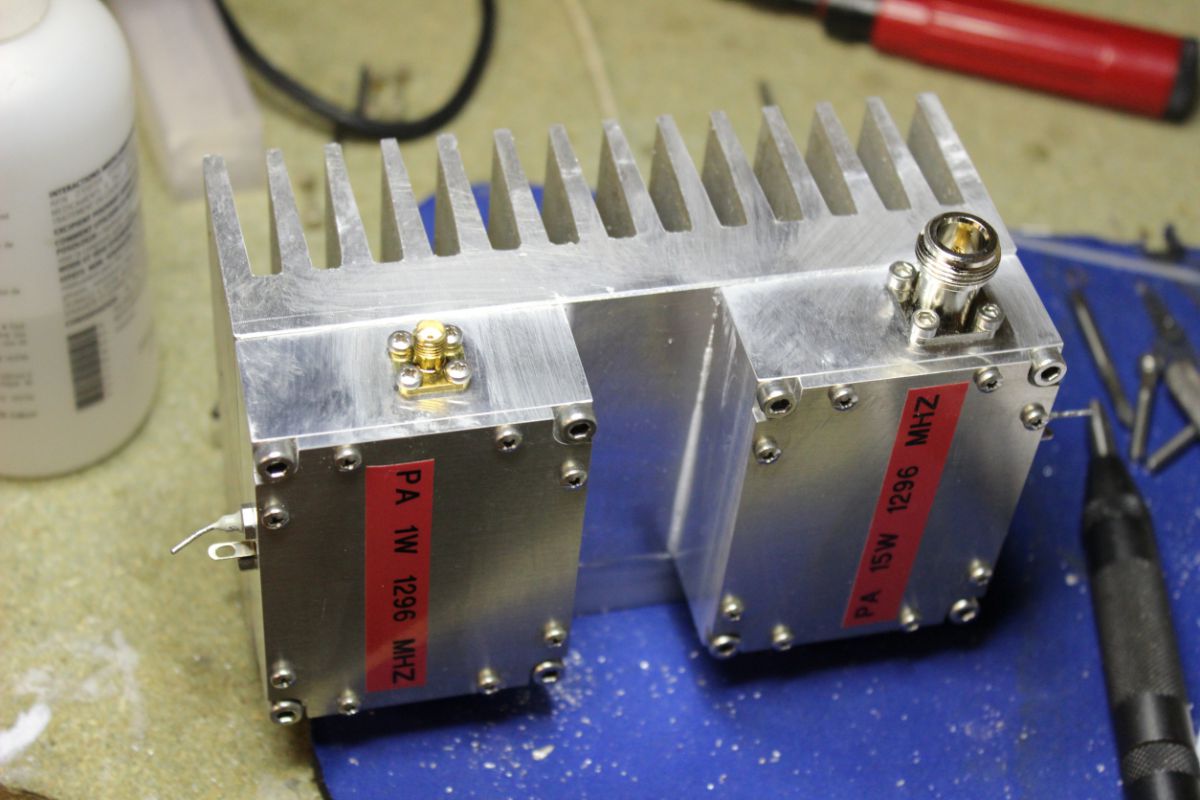

Apres un peu de mecanique, le bloc PA du transverter est prêt...
Vu le radiateur, il ne devrait pas chauffer !
Essais dans la configuration finale...
(rapidement, car seuls les boitiers font dissipateurs !)
Il ne faut finalement que 10dbm à l'entrée du premier etage pour avoir une quinzaine de watts en sortie.

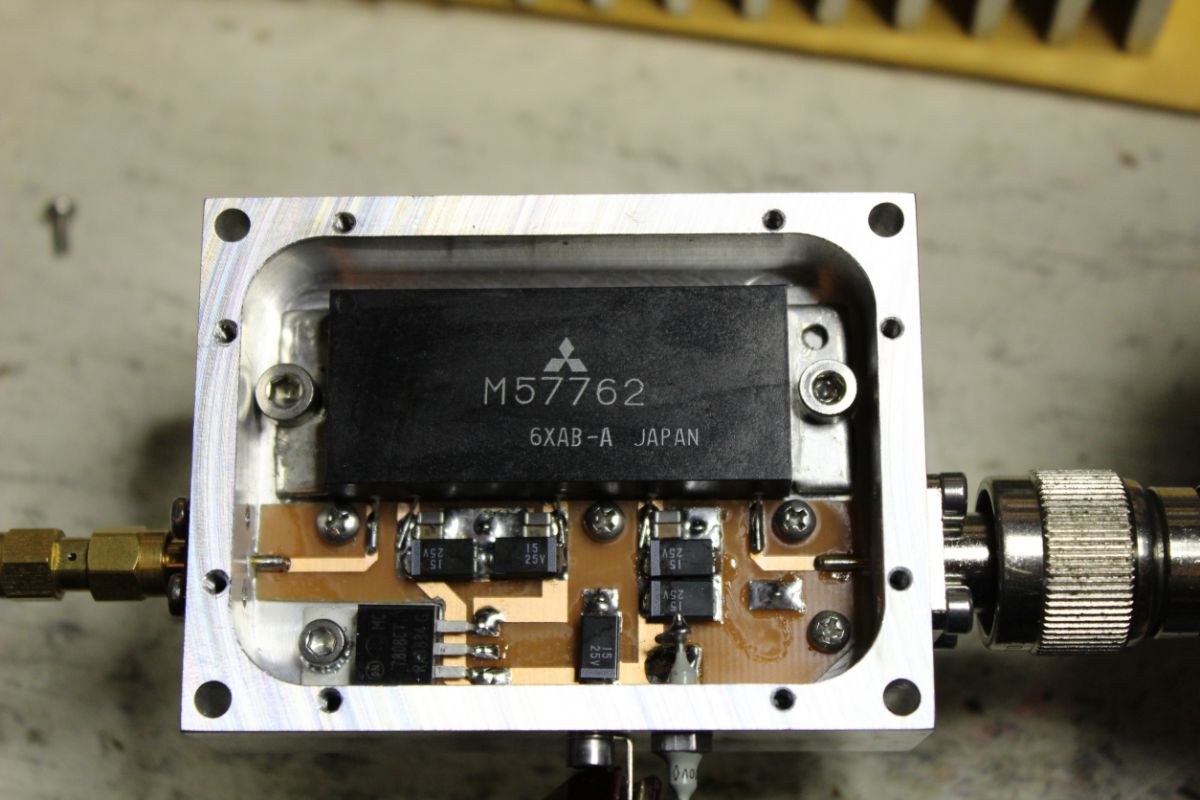

Le PA 15w, avec un bon vieux M57762 (disponible au QRA !)
Le petit Ampli 15W

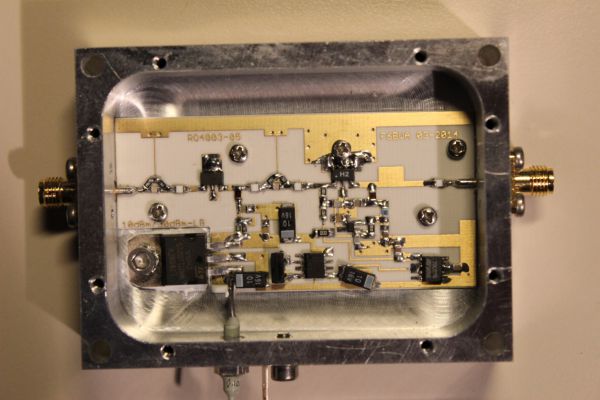

Le petit PA F6BVA est câblé...
A 1296 Mhz, 14 dbm sont necessaire pour obtenir les 30dbm en sortie sur mon exemplaire.
Le petit Ampli 1W : (24/03/2015)
Ce transverter sera suivi d'un petit amplificateur 1W decrit par Michel F6BVA ICI
Qui servira de driver à un amplificateur M57762...
L'harmonique 4 est a -43.50db, soit -60.83dbc par rapport au 1296Mhz.
L'harmonique 3 est a -50.17db, soit -67.5dbc par rapport au 1296Mhz.
L'emission
Désirant m'équiper sur 1296Mhz, malgré mon mauvais dégagement, la solution la plus économique est le transverter...
Vincent, F1OPA, a créé un "transverter no tune" sur cette bande avec une FI sur 144...
Il a également décrit une pll sur 1152Mhz pour la partie OL.
La description des deux se trouve ICI
Voici quelques mesures sur mon exemplaire... (cliquez sur les photos pour agrandir)
La reception :

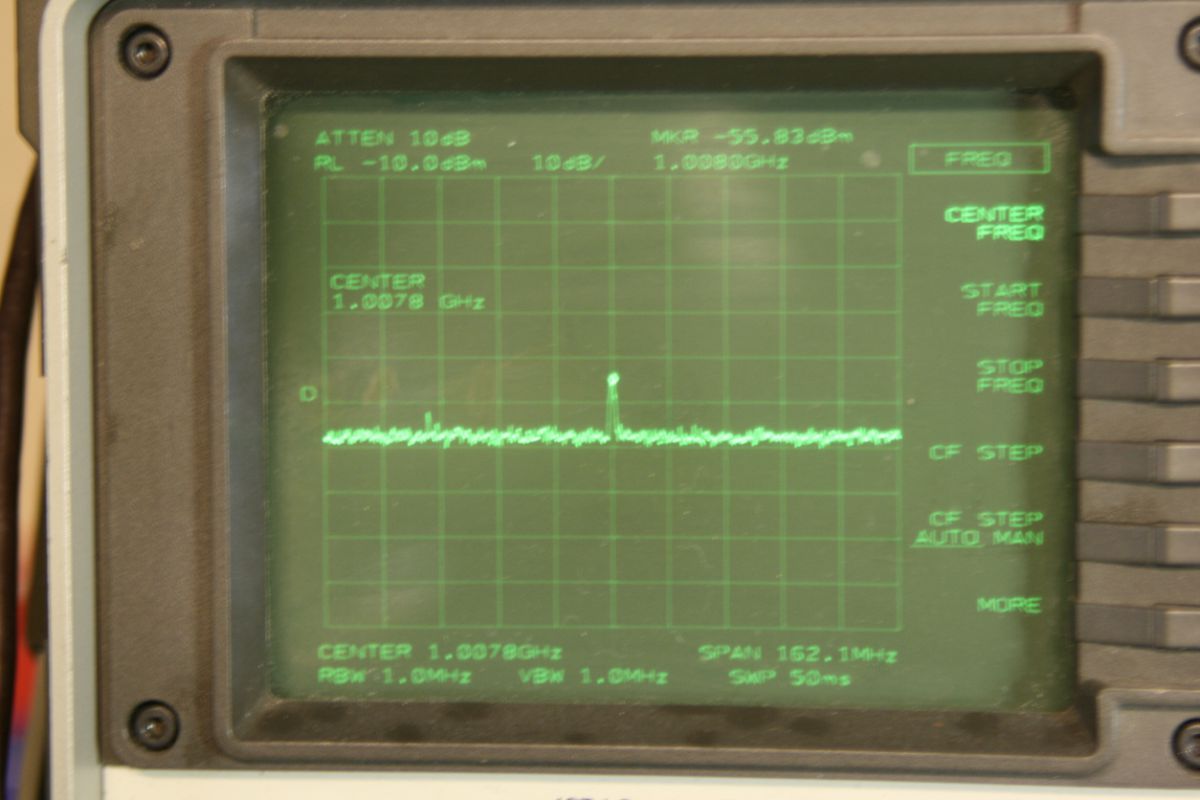

1152Mhz - 144Mhz, le 1008 Mhz est à -55.83db, soit -73.16dbc par rapport au 1296 Mhz
On retrouve la frequence de l'OL 1152Mhz à -43.50db,soit -60.83dbc par rapport au 1296Mhz

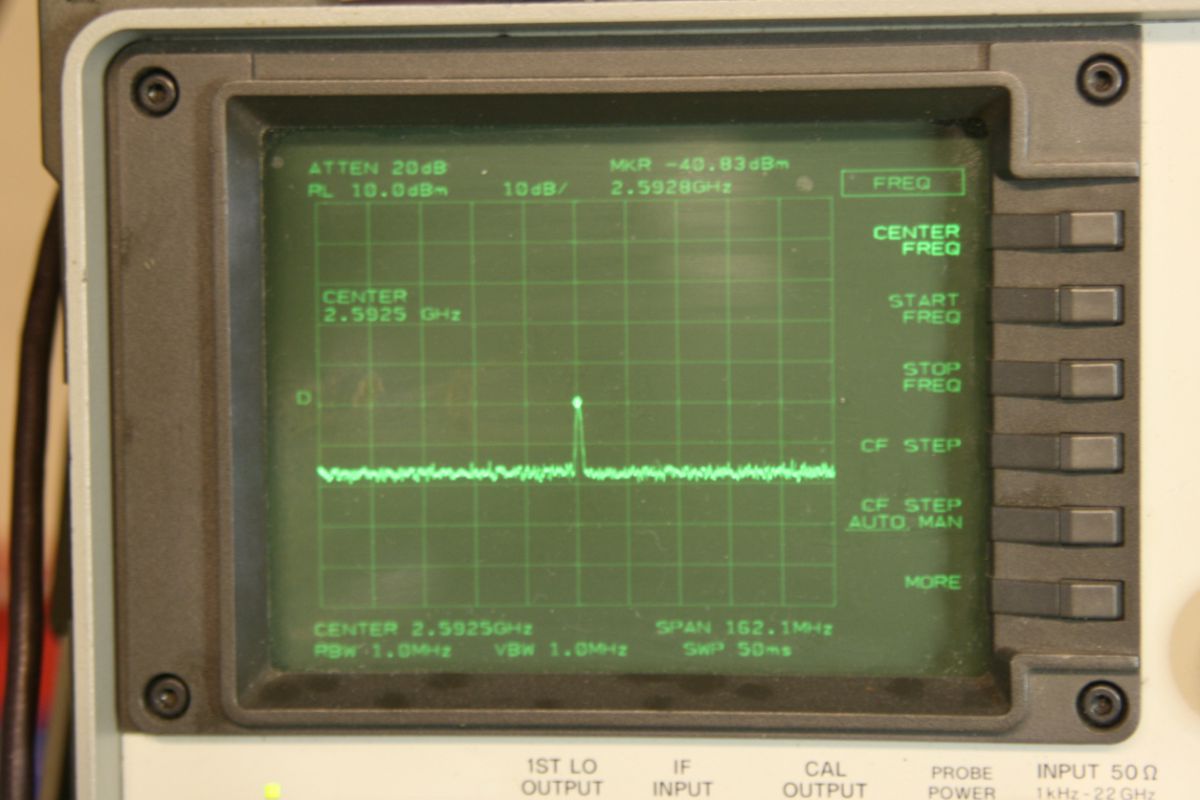

L'harmonique 2 est a -40.83db, soit -58.16dbc par rapport au 1296Mhz.

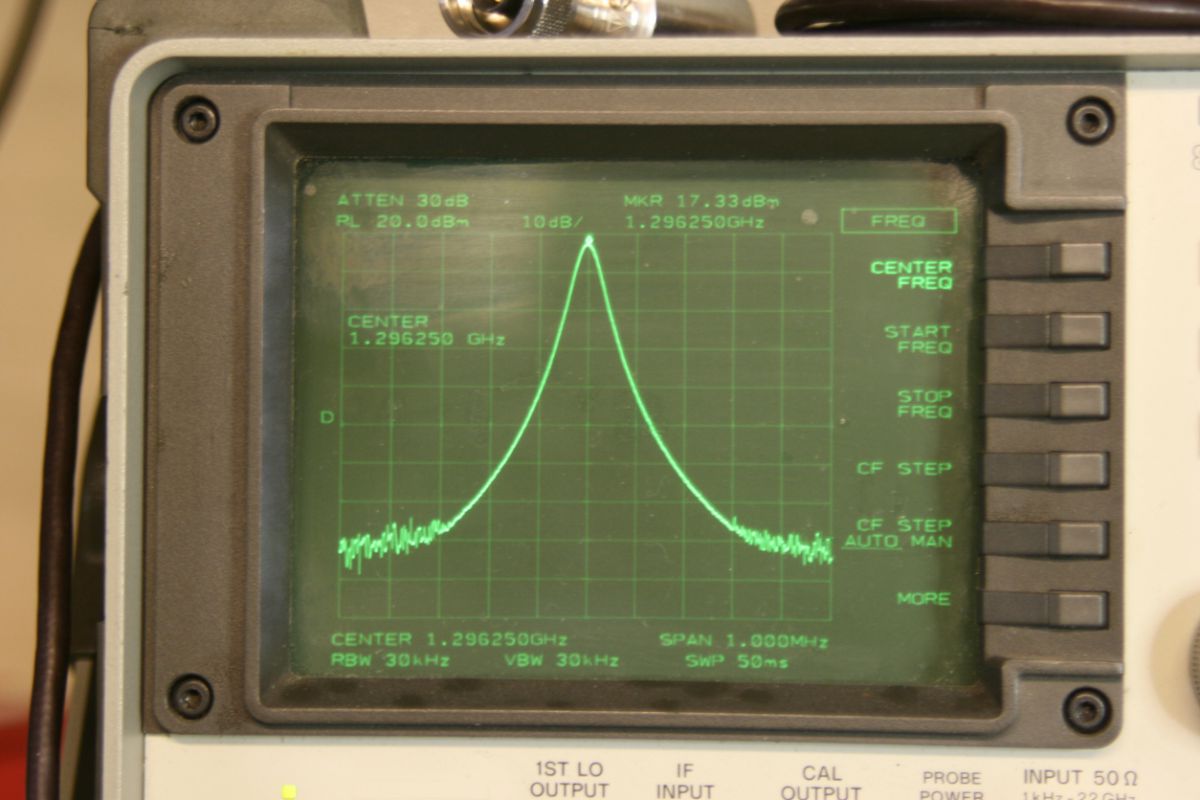

La fondamentale: 1296Mhz à 17.33dbm.
Vincent conseille de rester en dessous des 20dbm...

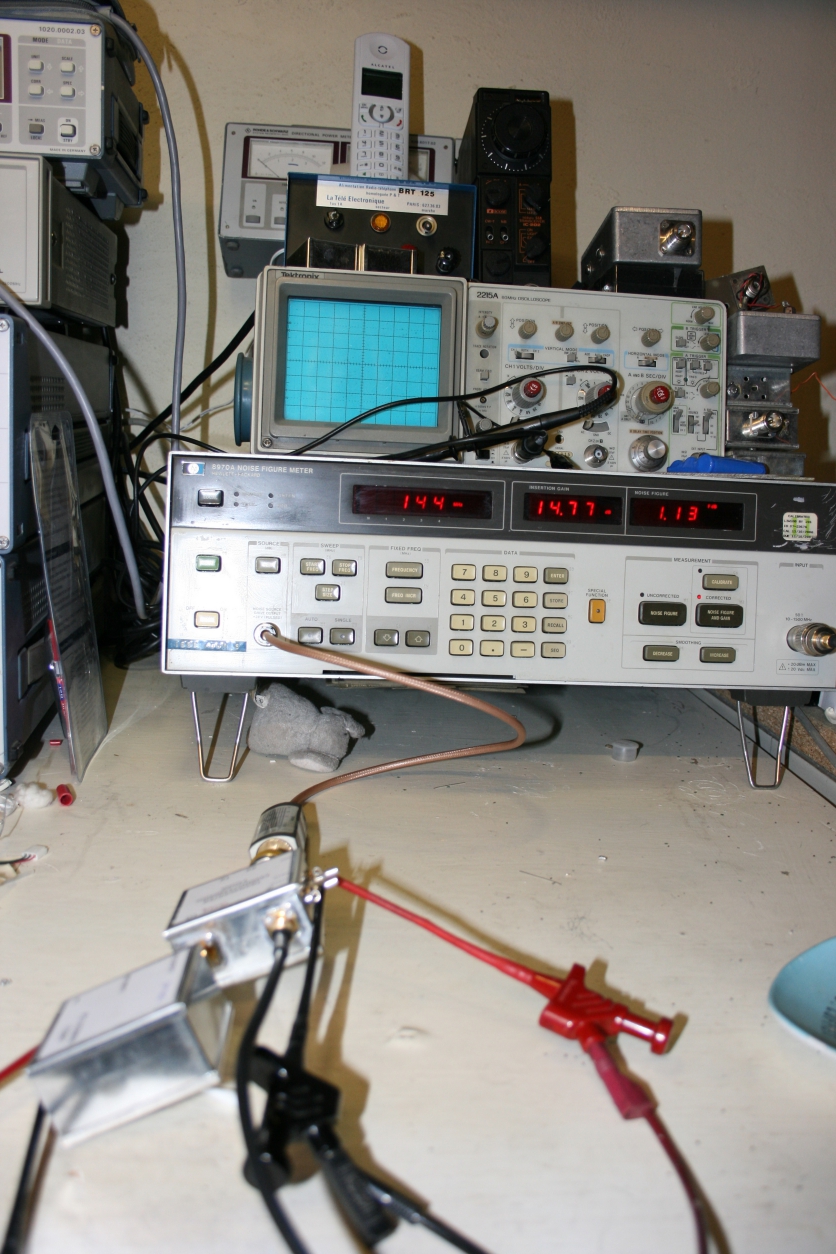

Mesure sur HP 8970A, avec source de bruit Ailtech 8db d'ENR :
Le gain est de 14.77DB
Le facteur de bruit est à 1.13 db
