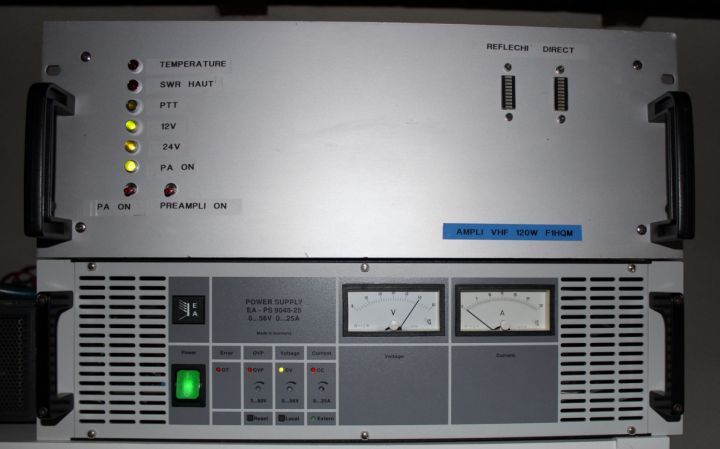

Le PA terminé, dans sa boite !
En dessous, l'alimentation 50V
Aujourd'hui 21 novembre 2015, journée pluvieuse sur le Vaucluse.

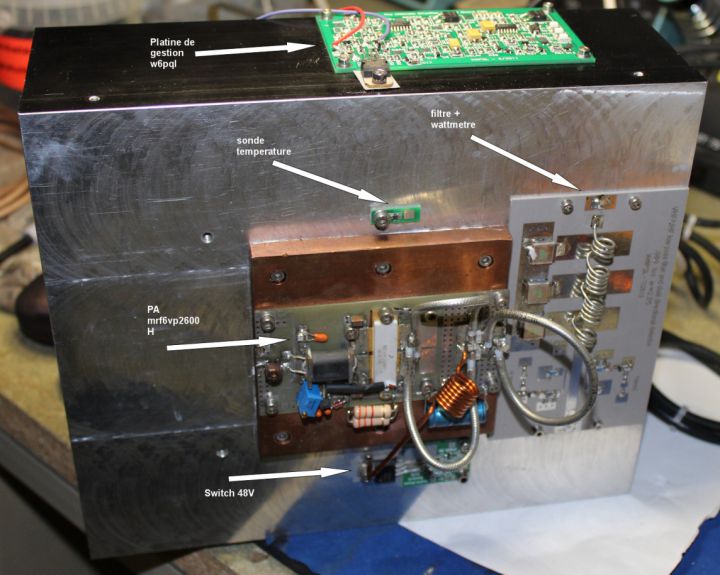

J'ai ressorti le PA 500w en construction, et fais un peu de mecanique pour rajouter le filtre passe-bas, et la platine de gestion W6PQL.
On va essayer de terminer cette nouvelle station 144 cet hiver ! :-)
H3 est à - 55.33dbc
H2 est à -61.33dbc
La vue générale à 6w.Il y a 30db à l'entrée de l'analyseur

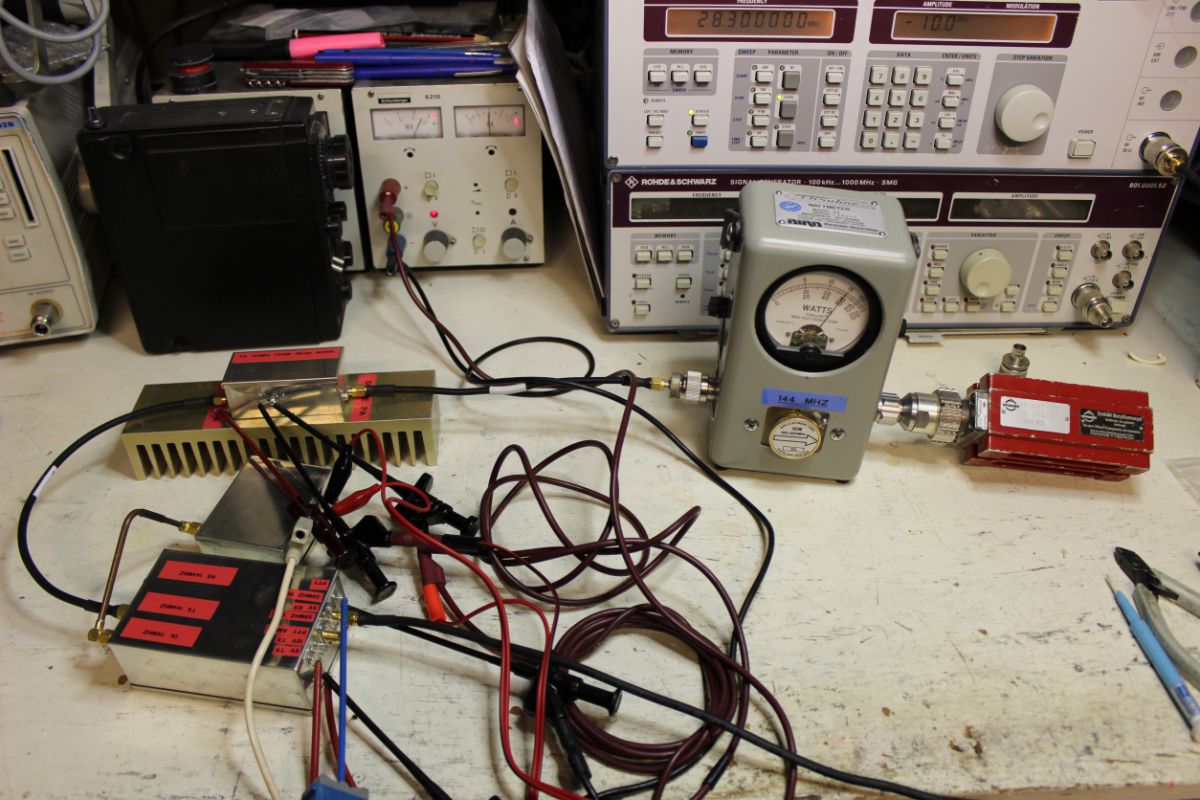

La maquette sur l'établi...C'est un peu le bazar!
Aujourd'hui (17/12/2014), test de la maquette complète...
-10dbm à l'entrée 28Mhz (Ce qui sort du FT-2000)
J'ai reglé la sortie à 6w, pour avoir 3w à l'entrée de l'etage de puissance.
(Le PA a un attenuateur 3db à l'entrée...)

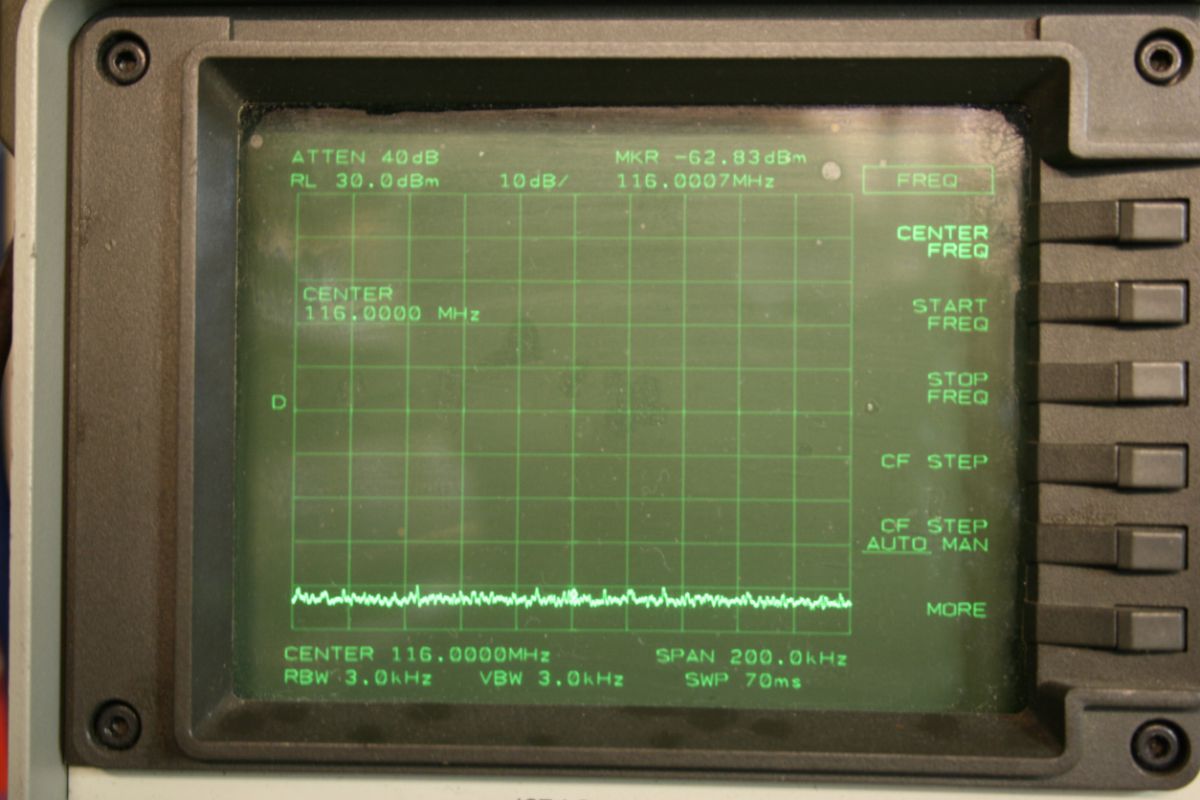

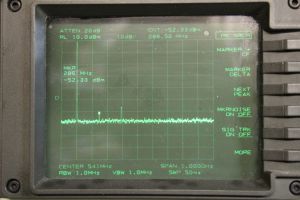

..Ni du 116Mhz

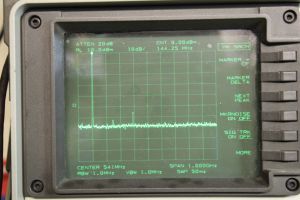

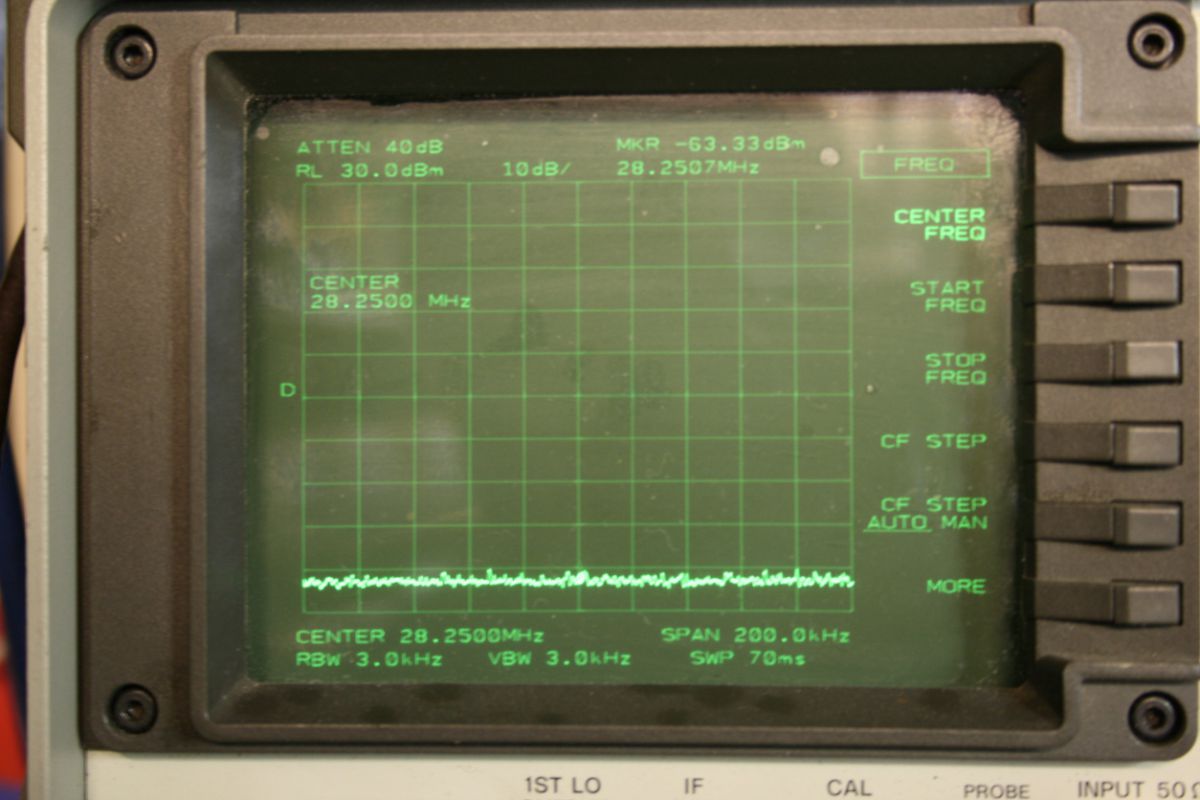

Pas de trace du 28Mhz
Harmonique 3 en dessous de -70db
Harmonique 2 à - 48.17

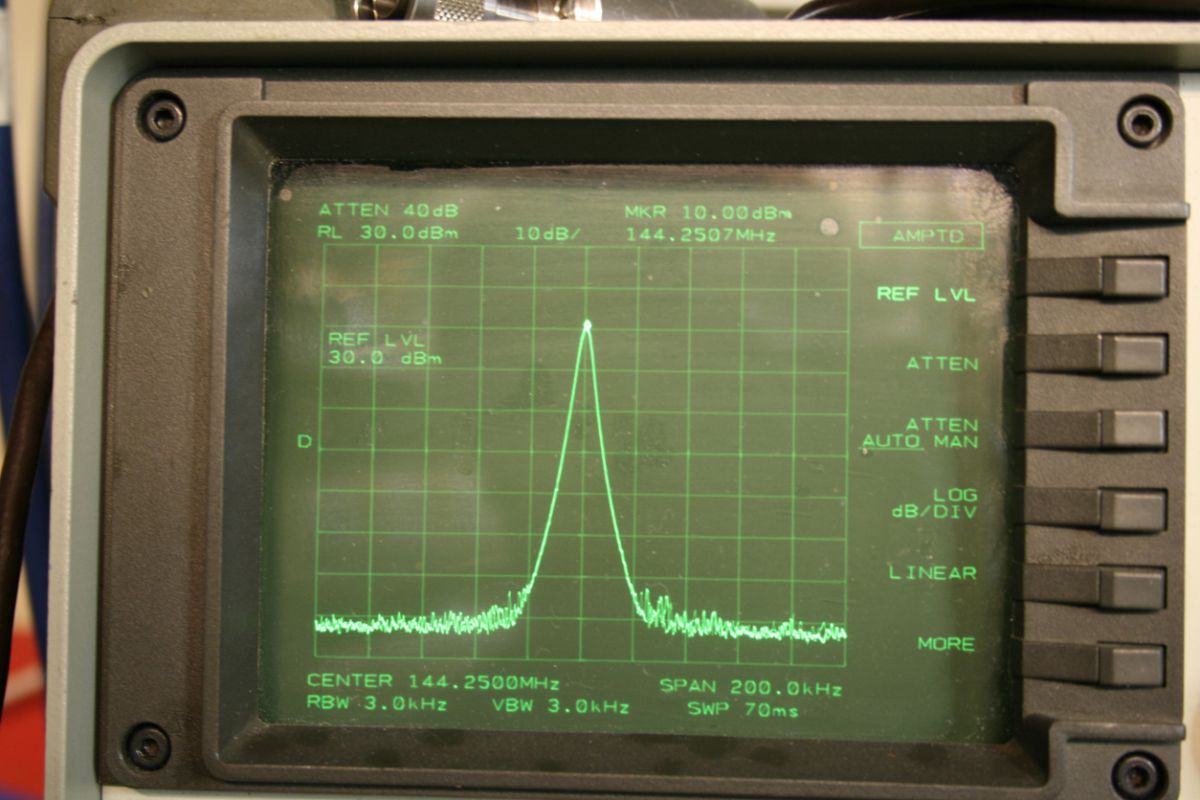

10dbm en sortie, pour -10dbm en entrée.
Réglage et mesure de la partie émission:

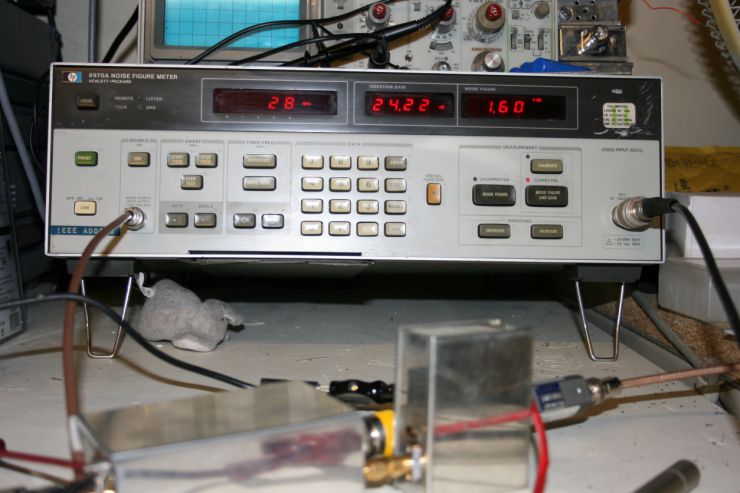

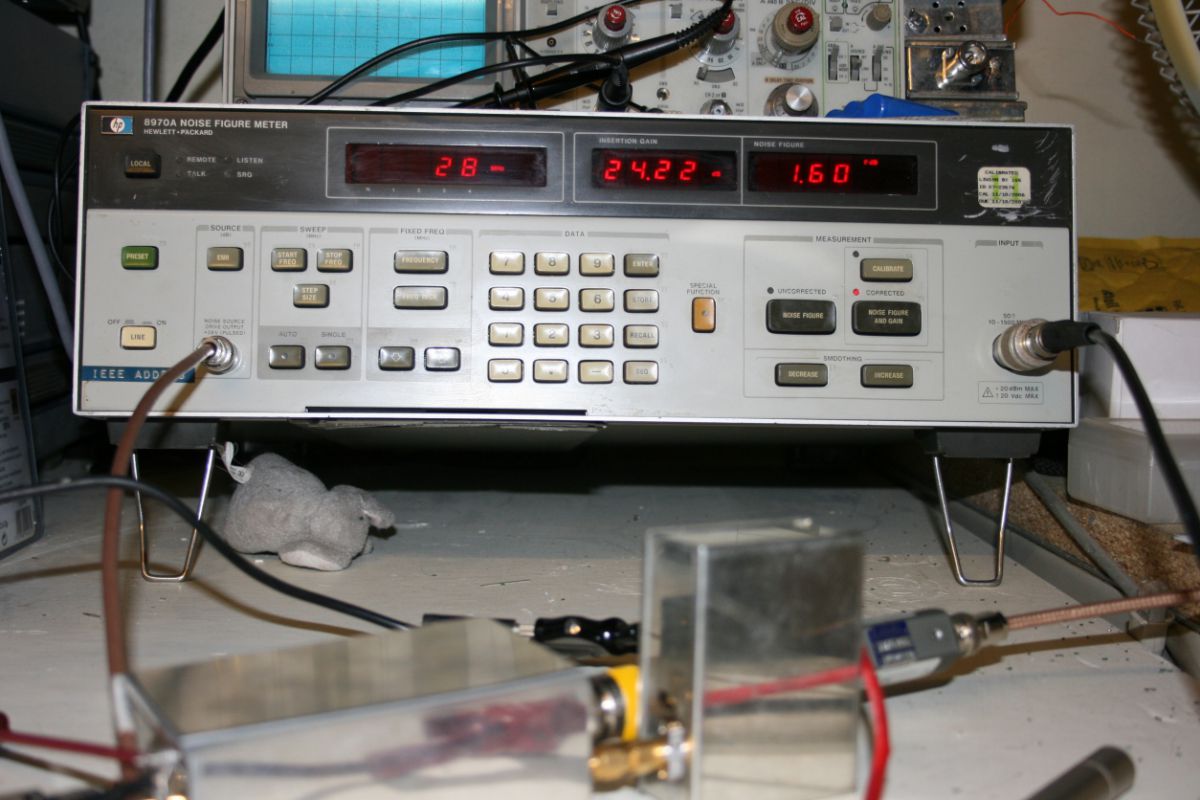

G4DDK annonce 24/25db de gain pour 1.6/1.8db de noise figure....
Je suis dans les clous ! 24.22db de gain et 1.6db de facteur de bruit sur le mien...
Réglage et mesure de la partie reception:
(cliquez pour agrandir)
H4 à 43.33dbm soit -63.50

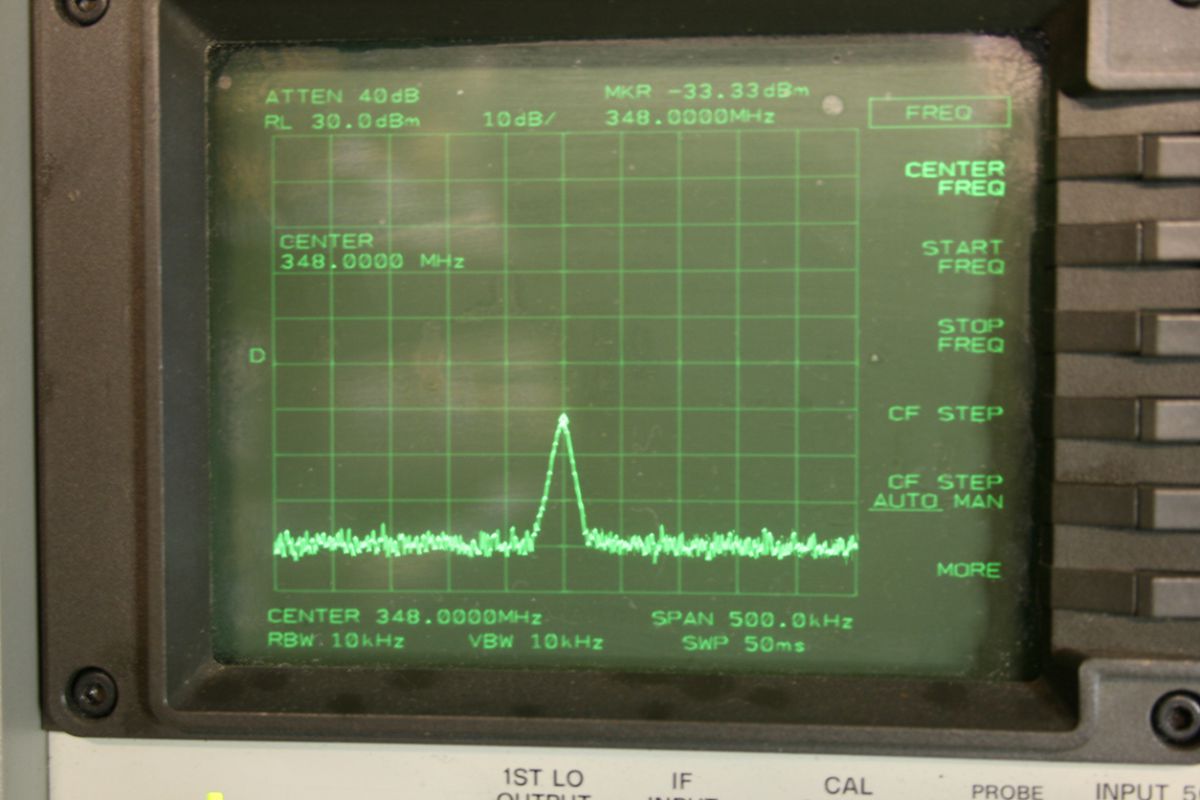

H3 à -33.33dbm soit -53.50
H2 à -20.50dbm soit -40.67
116Mhz à 20.17dbm

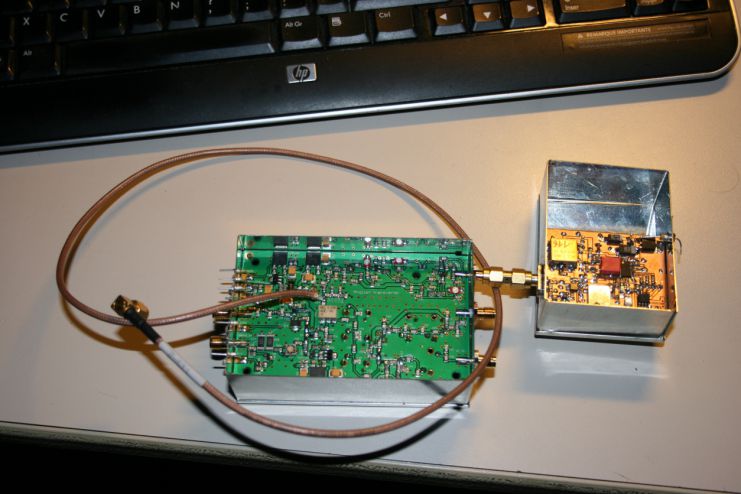

Prêt pour les mesures sur l'OL. Le DF9NP est raccordé, il sort un petit peu moins de 0dbm.
Il Faut retirer R14 (0 ohms), pour câbler un petit coaxial avant le mélangeur.
Une fois réglé, voila ce que j'obtiens à l'analyseur de spectre
Mesures de l'OL:

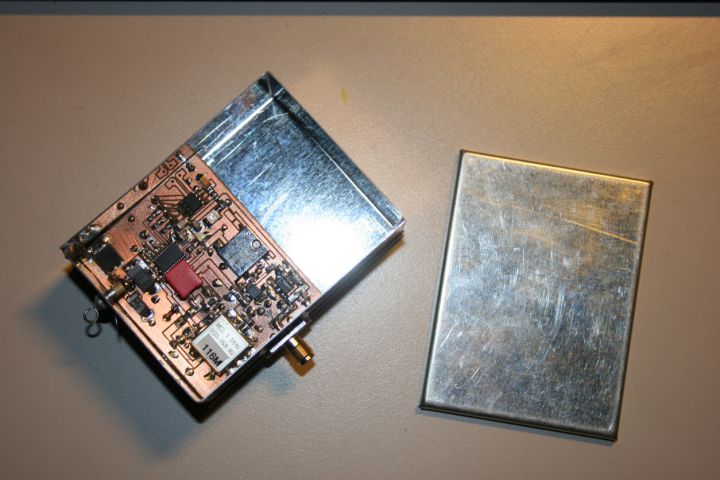

Aujourd'hui, 25/11/2014, Je m'attaque a la partie "mécanique" du Transverter...pas toujours évident de percer proprement les petit boîtier en fer blanc !
Il ne faut pas être "gourmand", et passer par plusieurs forets ...
Tous les by-pass sont en place, ainsi que les 5 connecteurs SMA.
Le circuit est soudé tout autour, coté opposé aux composants.
Montage du transverter:
A suivre...
Pour une bonne stabilité en frequence, je ne compte pas utiliser l'OL interne de Sam, mais un OL exterieur DF9NP. Sur la photo, ce 116Mhz a un niveau de sortie à +17dbm.
Le même à 0dbm sera utilisé dans mon transverter.
Le site de DF9NP est ICI
L'oscillateur local:
Vue génerale du Kit de Sam, G4DDK.
Tous les composants CMS sont deja soudés sur le PCB!
Pour commander, la page d'accueil du site de Sam est ICI
Le transverter:
Le Driver :
Le PA :
Harmonique 3
Harmonique 2
Perte d'insertion

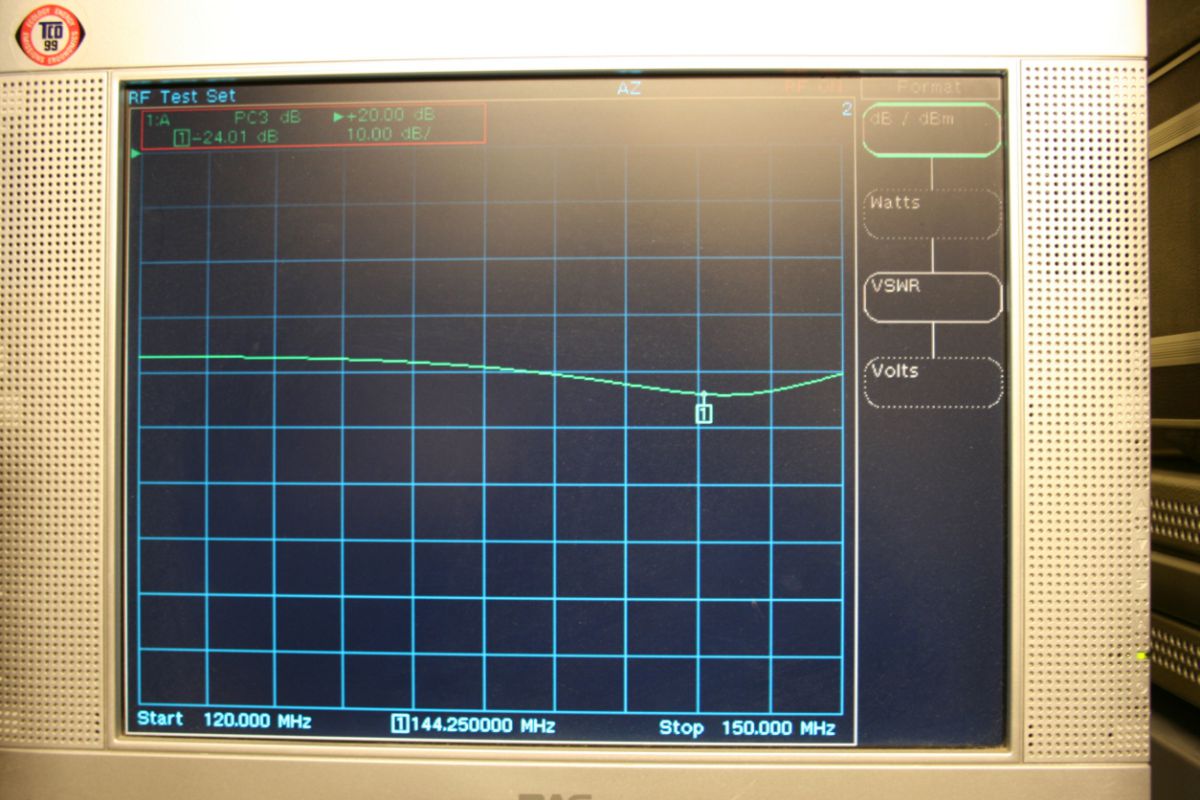

Return loss
Le driver est un G4DDK réalisé aujourd'hui 14/11/2014. H2 et H3 sont à -60db.
2.8dbm donnent les 5w nécessaires à l'étage final. Le régulateur 5v est câblé en provisoire pour la polarisation. Cette tension est fournie par le transverter .

Quelques mesures sur le filtre passe-bas du driver. (cliquer pour agrandir)
L'étage final est déja réalisé, 3w donnent 500w en sortie
Pour l'EME, j'ai entrepris la construction d'un transverter performant, avec une puissance de sortie confortable, grâce à un étage final MRF6VP2600H.
J'ai choisis le design de G4DDK, présenté à la dernière conférence EME. Le transverter est ICI, le PA ICI.
Bienvenue sur le site de Philippe, F1HQM.
