A suivre...

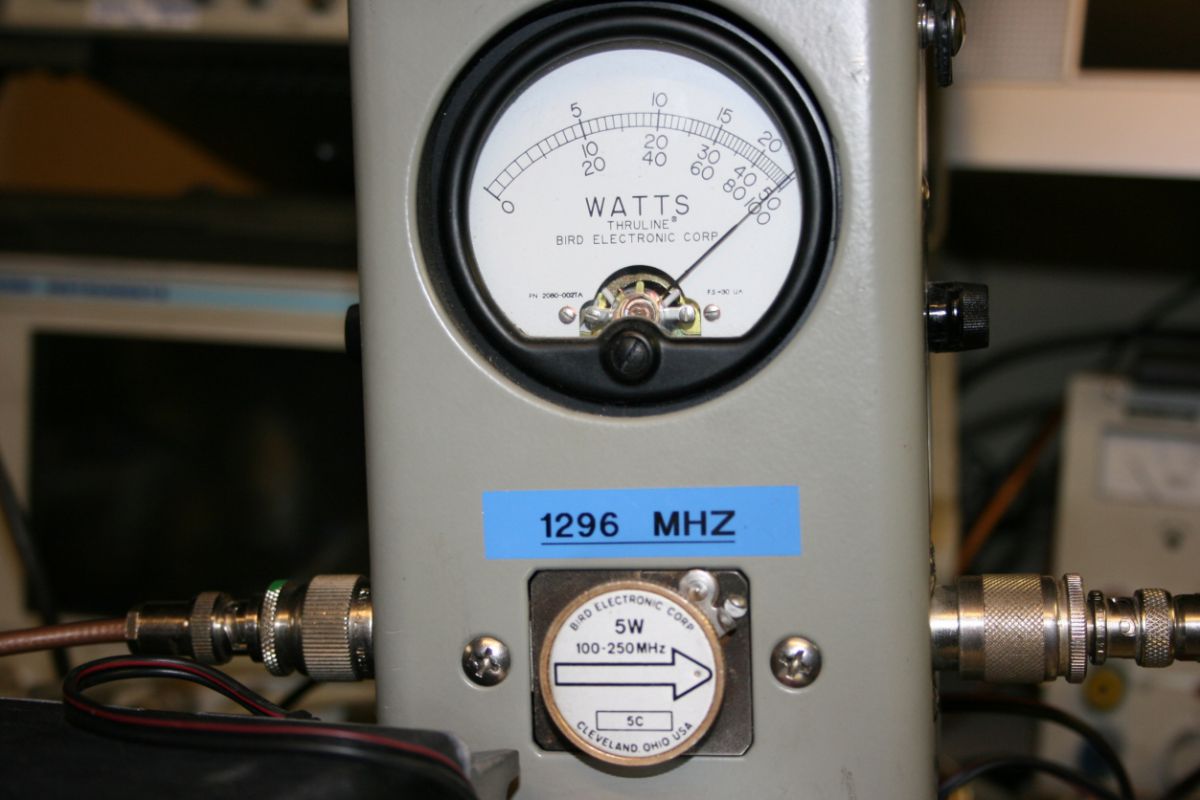

5w donnent un peu plus de 60w.
Donc environ 11db, c'est OK !

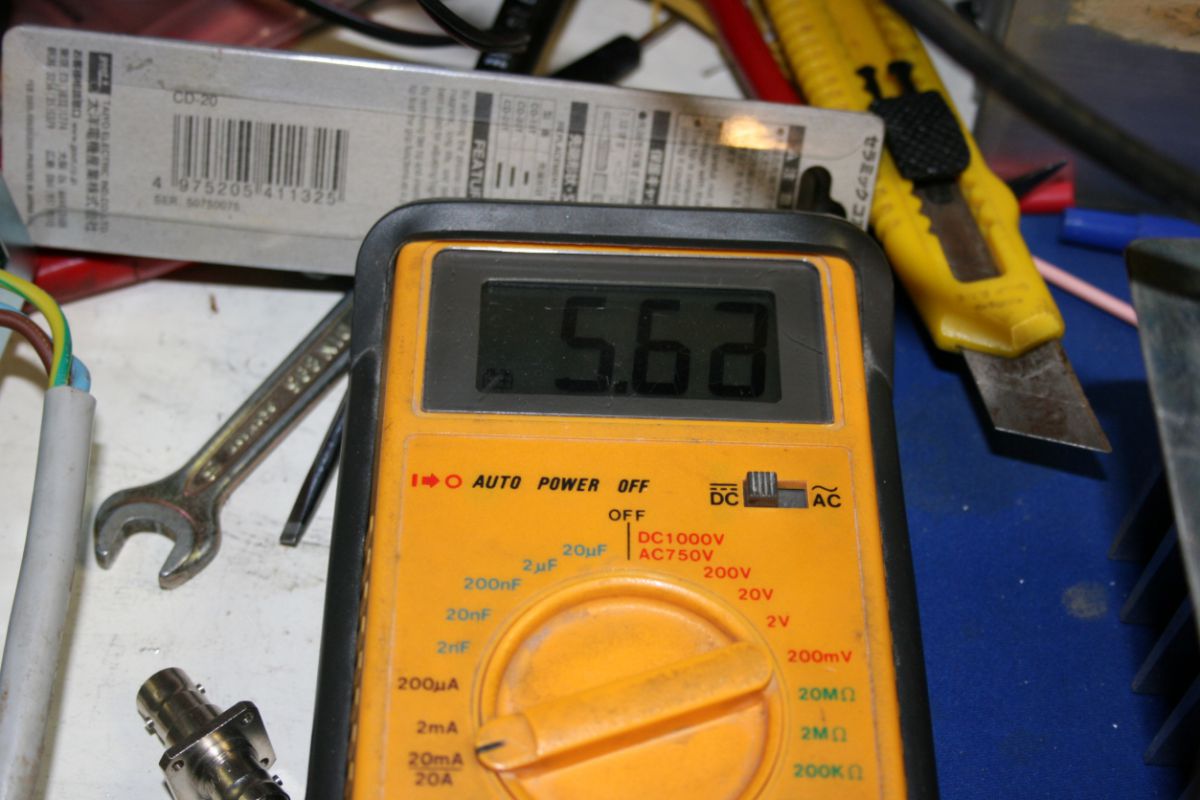

5.60A, le rendement n'est pas extra, mais il faudra essayer avec la puissance optimale de sortie...

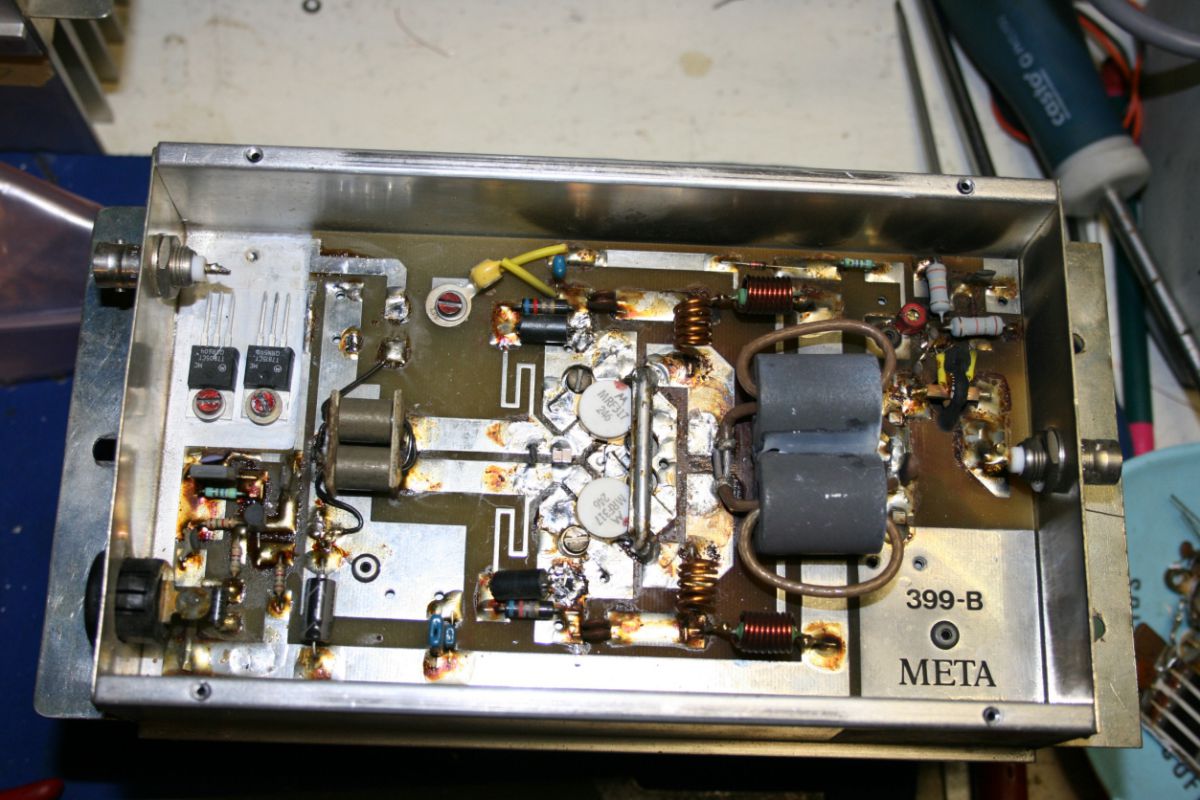

Les capas Unelco sont soudées, plus qu'a faire un premier essai avec les petits 5w du FT-817.

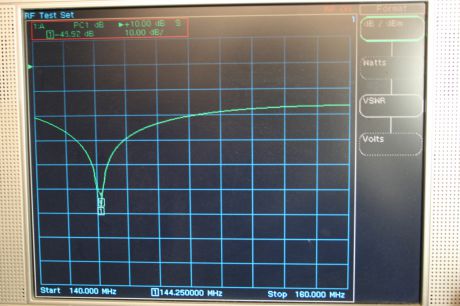

Pour l'entrée, j'ai utilisé deux capas Johnson pour un accord fin.Aucun retour, voir le return loss sur les photos suivantes...

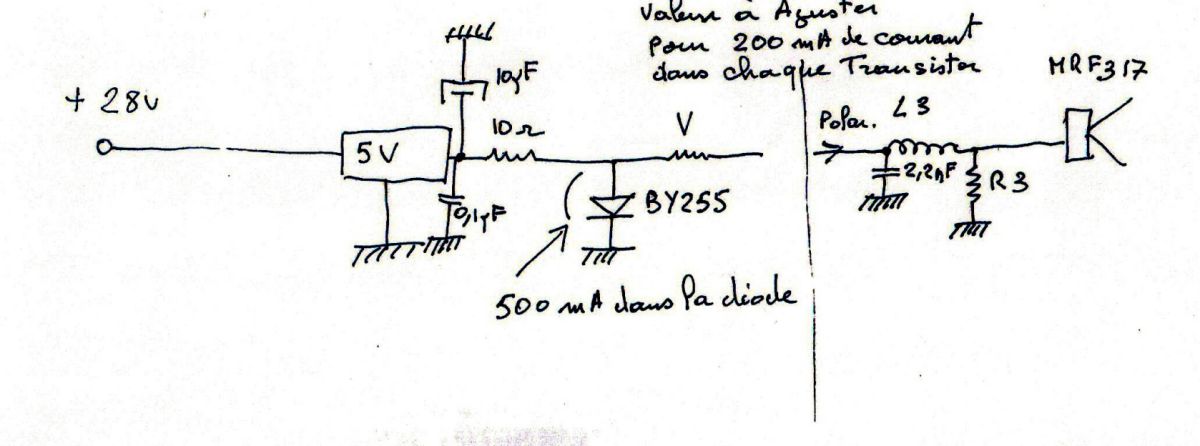

Voici le schéma de la polarisation de Jacques F5BHJ. J'ai préféré rajouter un régulateur 15v pour baisser la tension en deux étapes (pas obligatoire, régulateurs 15v dispo au qra !)

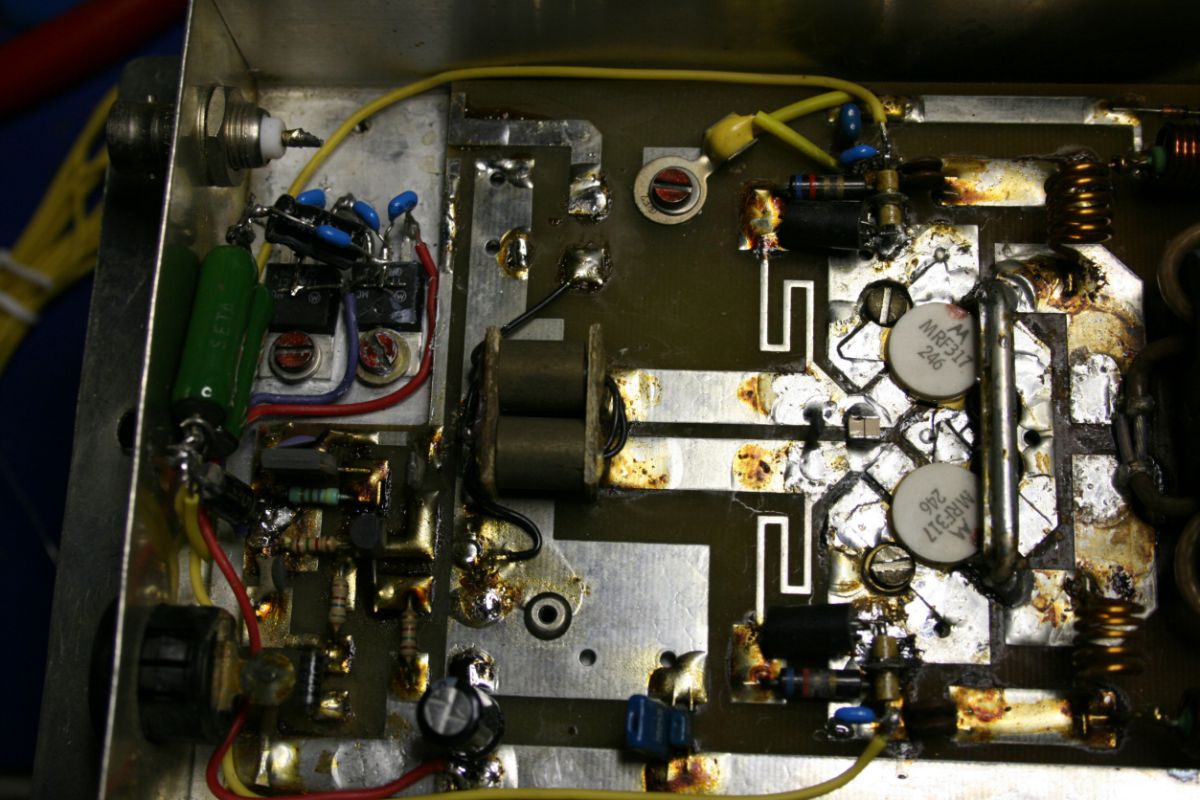

Le circuit de polarisation est en place...
En sortie du régulateur 5V, est insérée une résistance de 10 ohms (pas dispo au qra, j'ai mis deux 22 ohms en parallèle !), puis une BY255 à la masse...Un condensateur de 10µF/100V est également soudé sur la sortie du régulateur 5V.
Les deux fils jaune alimentent, à travers un by-pass de 1nF, l'extrémité de la VK200, qui a bien sur été dessoudée de la masse. Le découplage est complété par 100nF/100V a l'entrée de chaque by-pass..
Le courant dans la BY255 est d'environ 400 à 500mA.
Le courant de repos dans les deux transistors entre 350 et 450mA.
Installation des deux transistors MRF317, doublage de la ligne entre les deux collecteurs avec du 2.5mm argenté. Installation de deux régulateurs 15v et 5v pour la polarisation, à la place de H1.
Attention à bien découpler les pattes des régulateurs de tension !
J'ai mis en entrée et sortie de ces régulateurs, des condensateurs de 100nF/100V.
Demarrage des travaux :

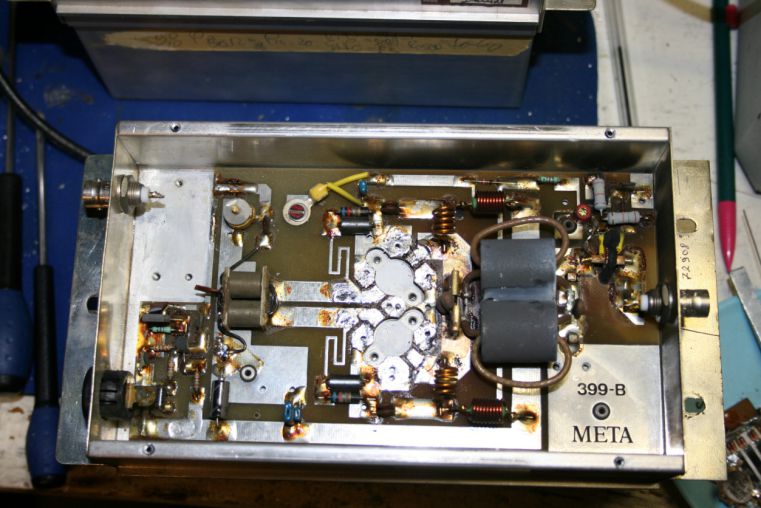

Déssoudage de C1, H1, R1, C4, L1, C6, C5 et des deux transistors Q1 et Q2.
Puis nettoyage des pistes.Soudage de C5 et C6.
200W sur 144 , de qualité "pro" pour pas cher !
liste des composants
Schéma modifié F5BHJ
Implantation
Schéma d'origine
Malheureusement, les transistors d'origine ne sont pas utilisables en linéaire sur 2m.
ils seront remplacés par des MRF317. Data sheet : ICI
Voici le schéma d'origine de ces modules, puis le schéma modifié par Jacques F5BHJ. (cliquez pour agrandir !)

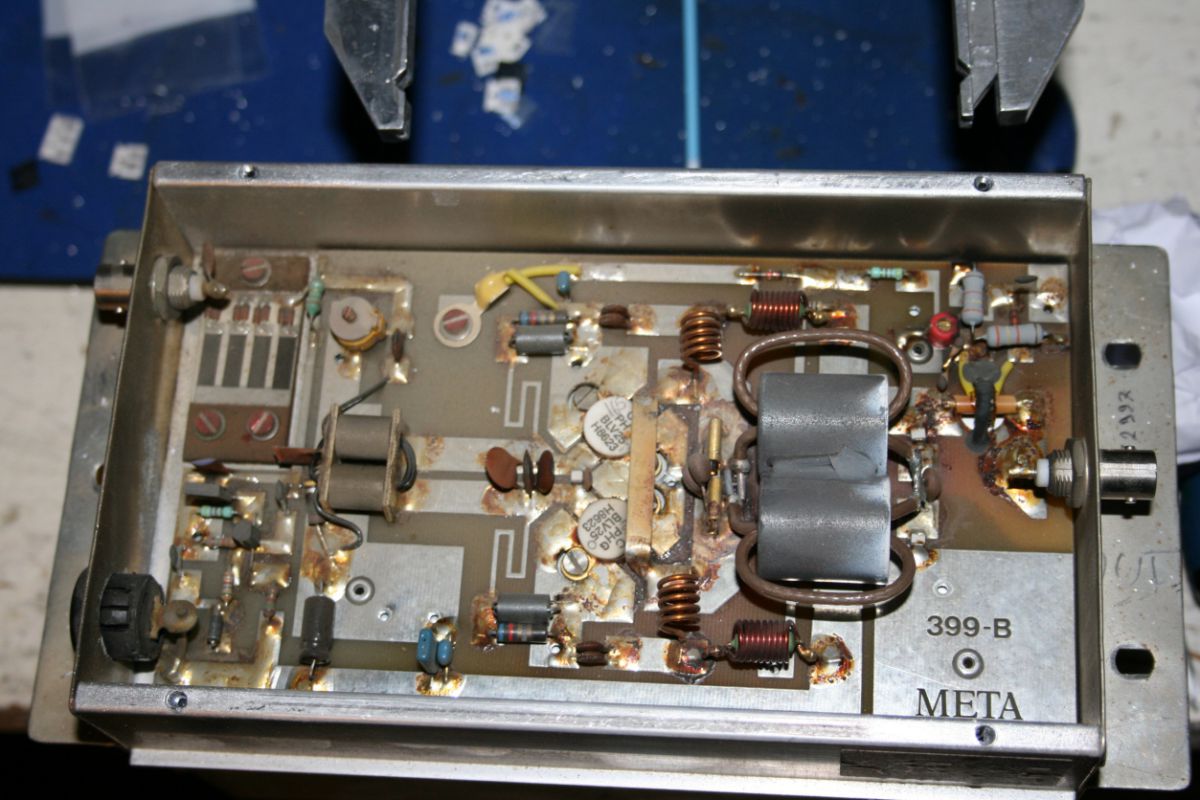

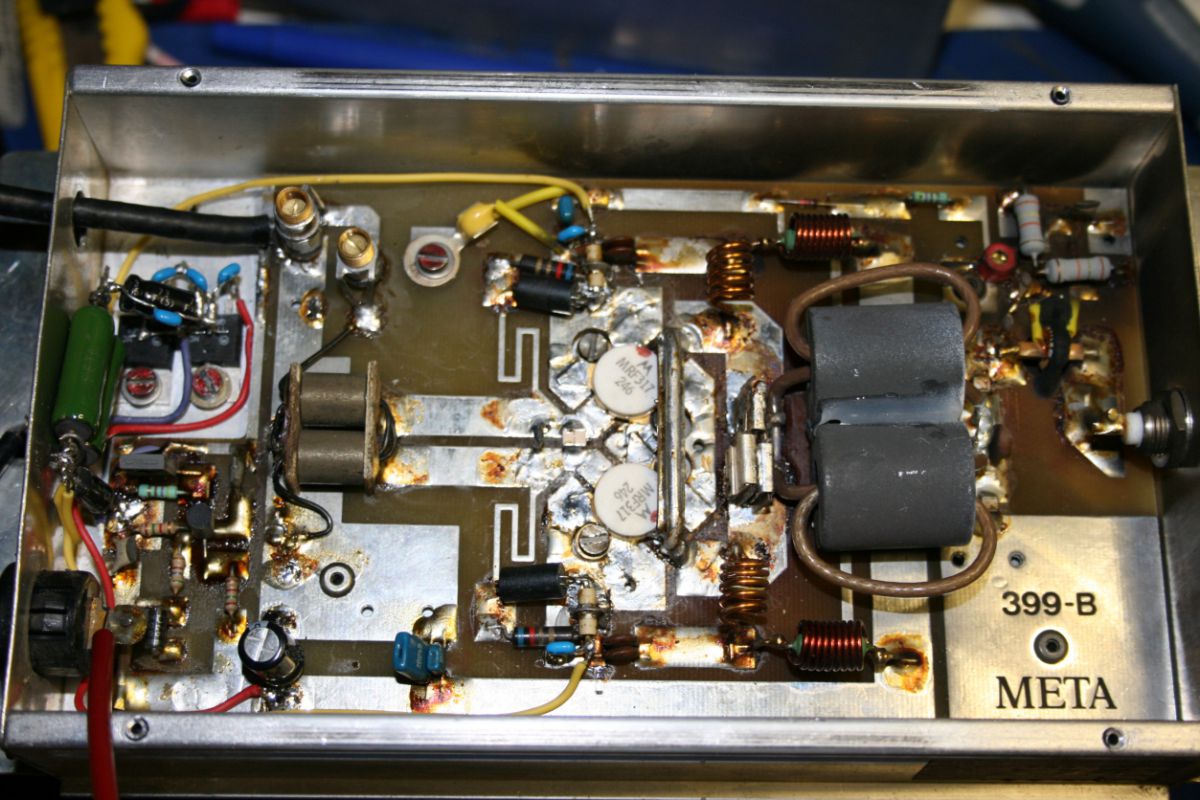

Le même ouvert...

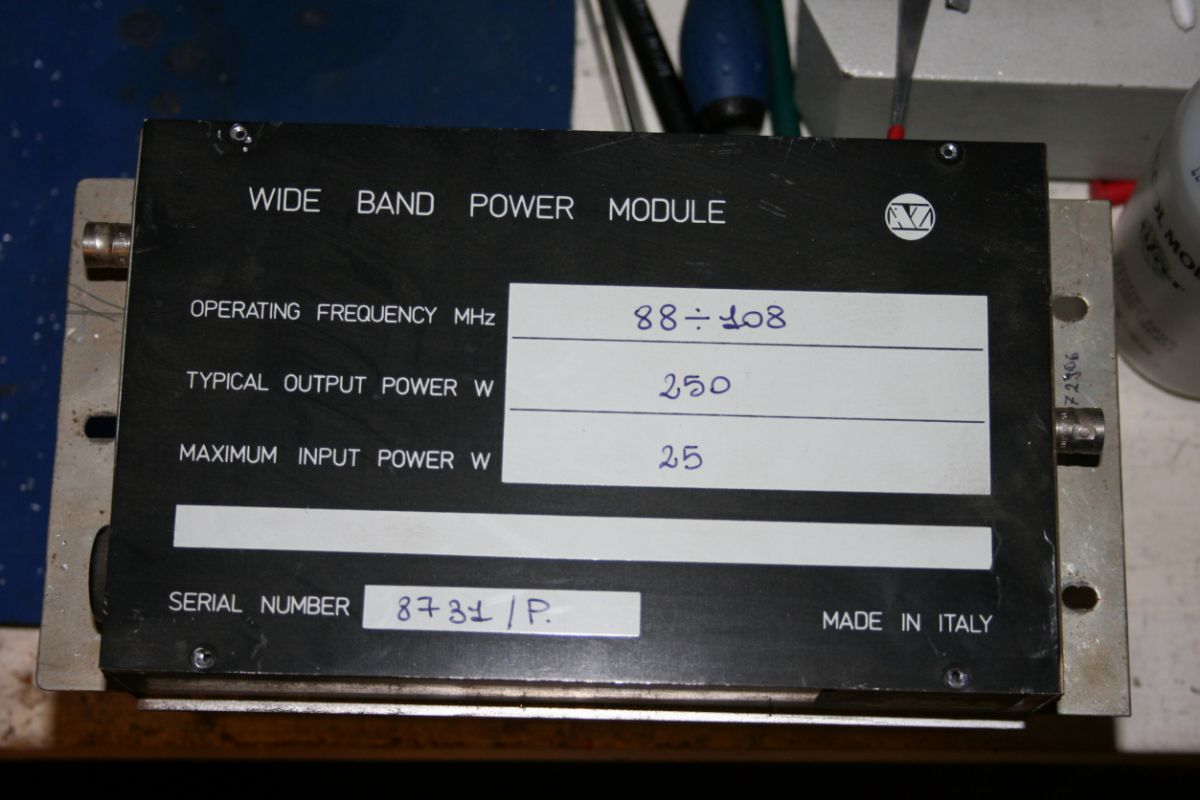

Le module 25/250w
Et puis, en ouvrant un de ces modules 250w, je me suis aperçu que le circuit était identique à celui utilisé dans mon ampli actuel de 200w, modifié par mon ami F5BHJ...!
Voici donc les modifications apportés par Jacques à cet ampli, pour le faire fonctionner sur 2 m...

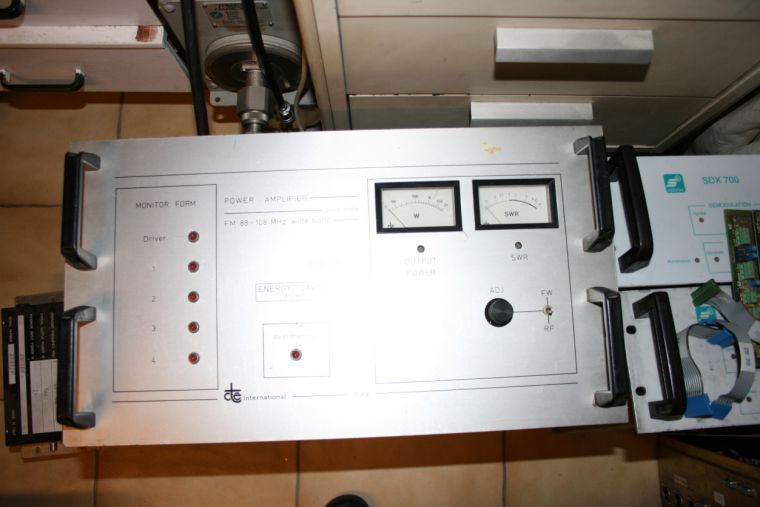

Au dernier salon Onde expo de Lyon, j'ai eu l'opportunité d'acheter un amplificateur FM 88/108Mhz de 1kw.
Ce dernier est constitué de 4 modules de 250w , drivés par un amplificateur de 100w. Tous alimentés en 28V.
Très honnêtement, l'idée de départ était surtout de récupérer le superbe rack, pour y installer mon futur PA avec un MRF6VP41KH !
