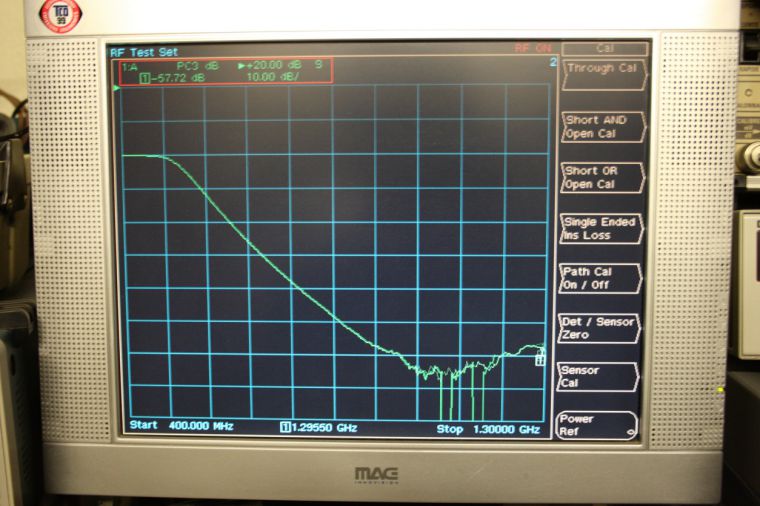

L'harmonique 3 à -57.72db

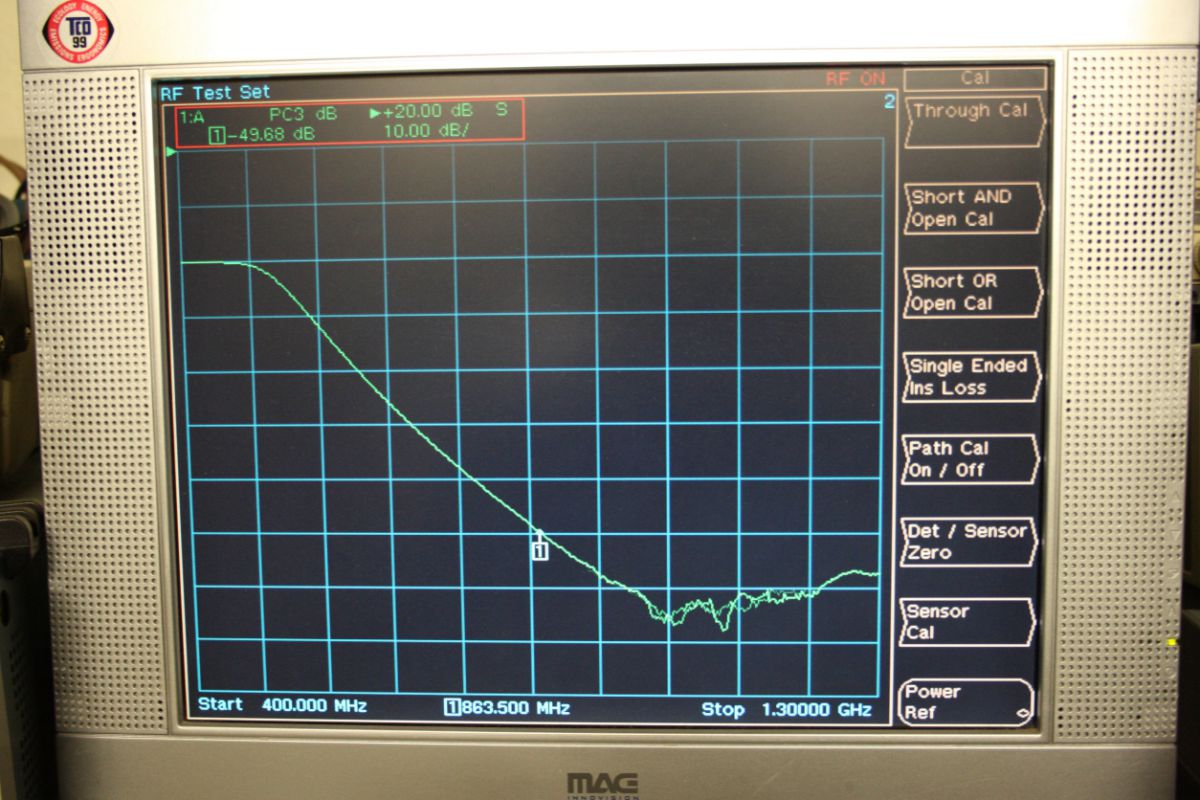

L'harmonique 2 à -49.68db

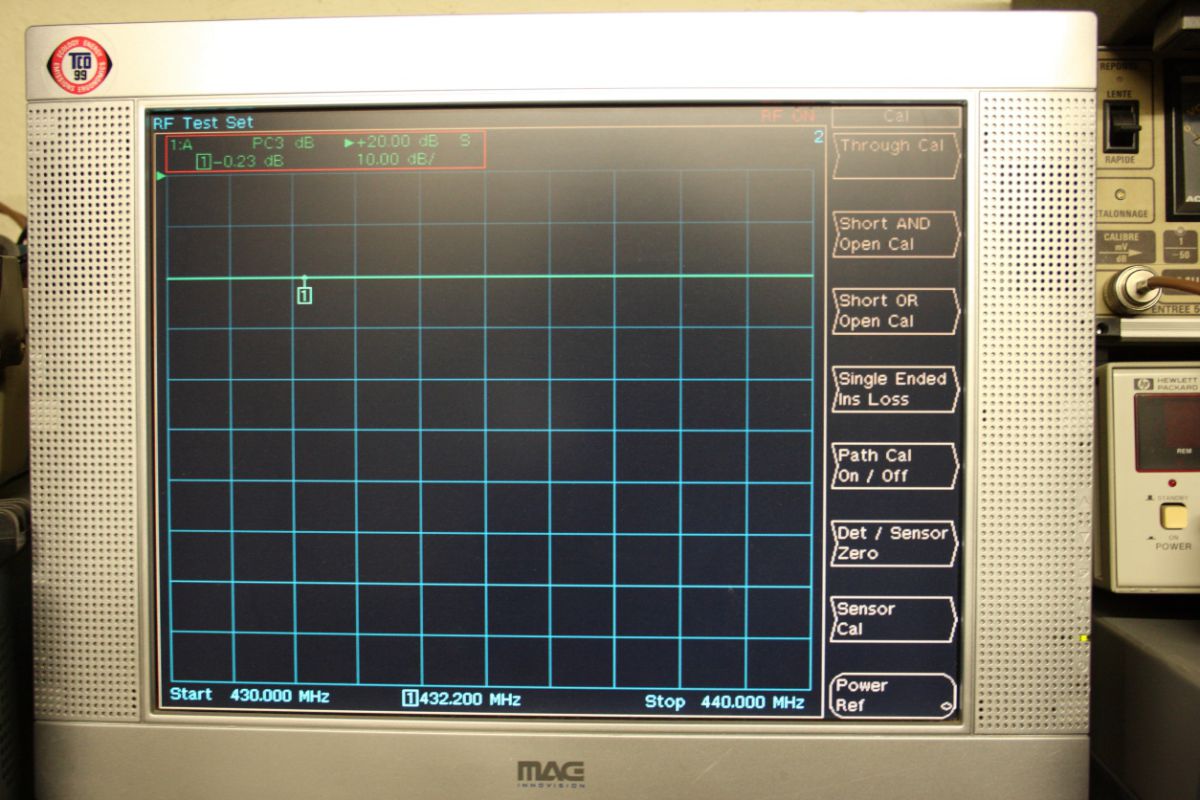

la perte d'insertion : -0.23db

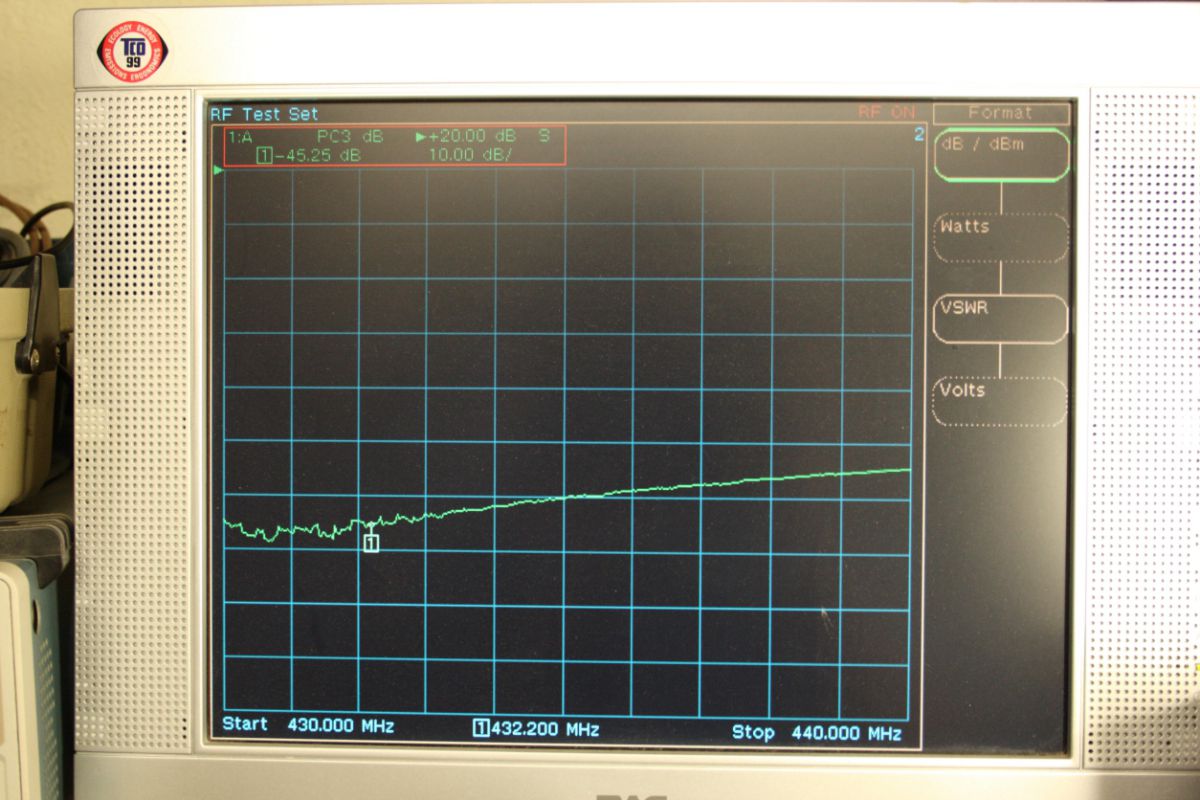

le return loss : -45.25db. Excellent !

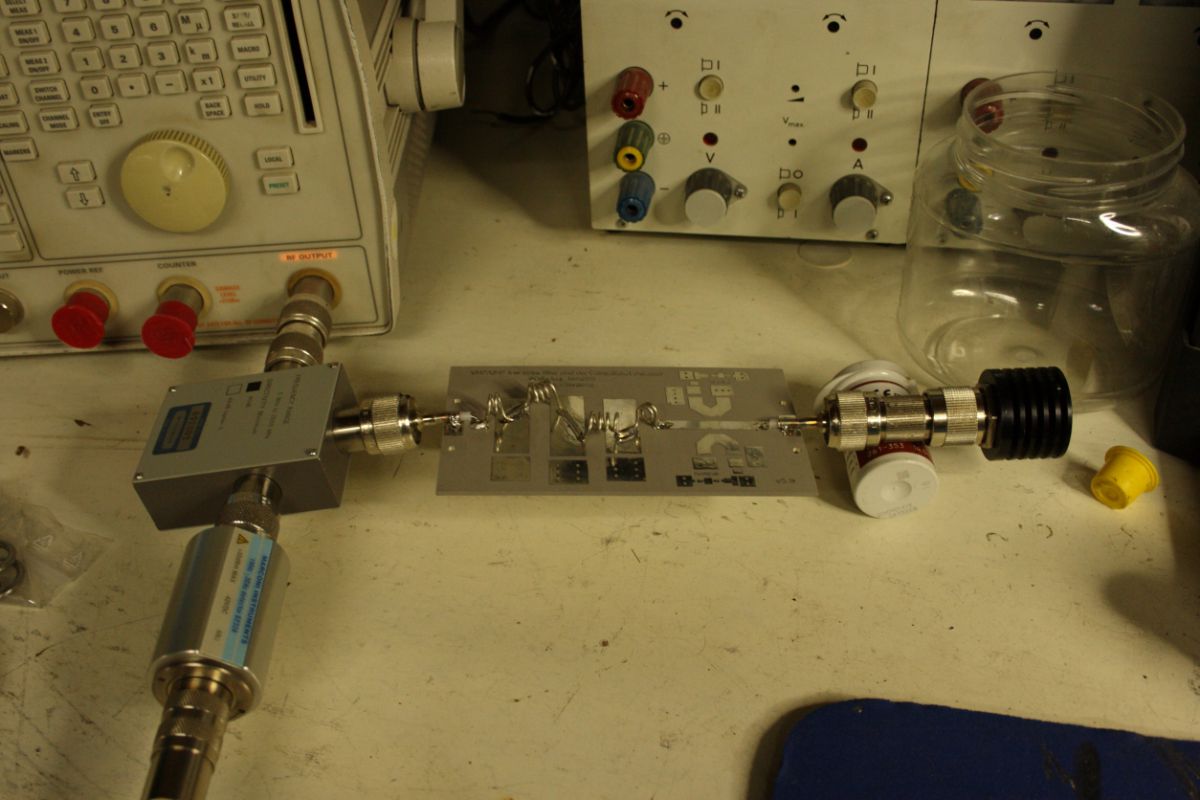

Le filtre raccordé au pont reflectometrique
Desirant réaliser un SSPA sur 432, j'ai commandé chez W6PQL un filtre passe-bas.Cette platine comprend egalement un coupleur directif à la sortie (non câblé pour le moment). Voici les premiers resultats après réglage.La puissance supportée est d'un KW. Kit's disponibles pour le 50, 70, 144, 222, et 432, ICI
