Conclusions:
Ce qui est important pour un préampli, c'est son facteur de bruit ! On a souvent trop de gain...
Je pense que vous comprendrez que OUI, "ça vaut le coup" de placer son préampli au plus près possible des antennes...
Un peu dommage de monter un "préampli de course" à faible bruit , si c'est pour le placer à la station....
Rappelez vous de la mesure à 1296 ! On passe d'un facteur de bruit global de 0.47db à... 2.99db !!!
73, Phil

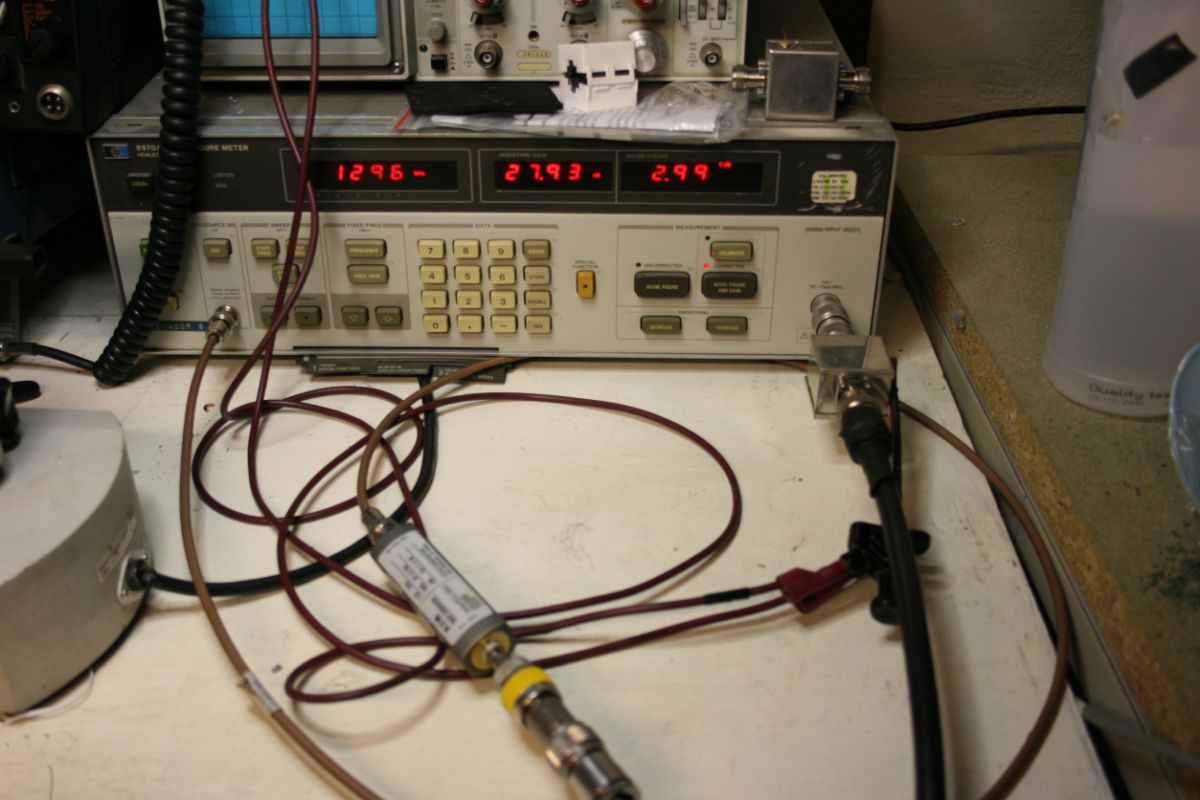

Maintenant avec le coaxial AVANT le préampli (préampli à la station) : le facteur de bruit est degradé ...on trouve la valeur de l'attenuation du coaxial qui s'additionne au facteur de bruit du preampli ! (0.47 + 2.55 de perte dans le coaxial !!)
Mesure avec le préampli "en tête de mat", donc avec la bretelle APRES le préampli : Le facteur de bruit ne bouge pas, à la decimale près...Le gain baisse de la valeur de l'attenuation du coaxial....

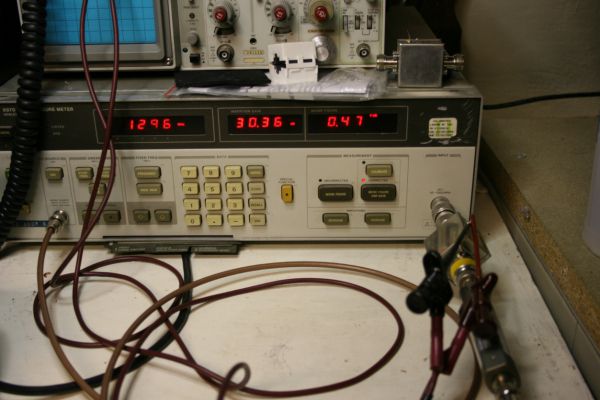

Le gain du préampli est 30.36db et le facteur de bruit 0.47db (2 étages F1OPA)
Mesures en 1296 Mhz.

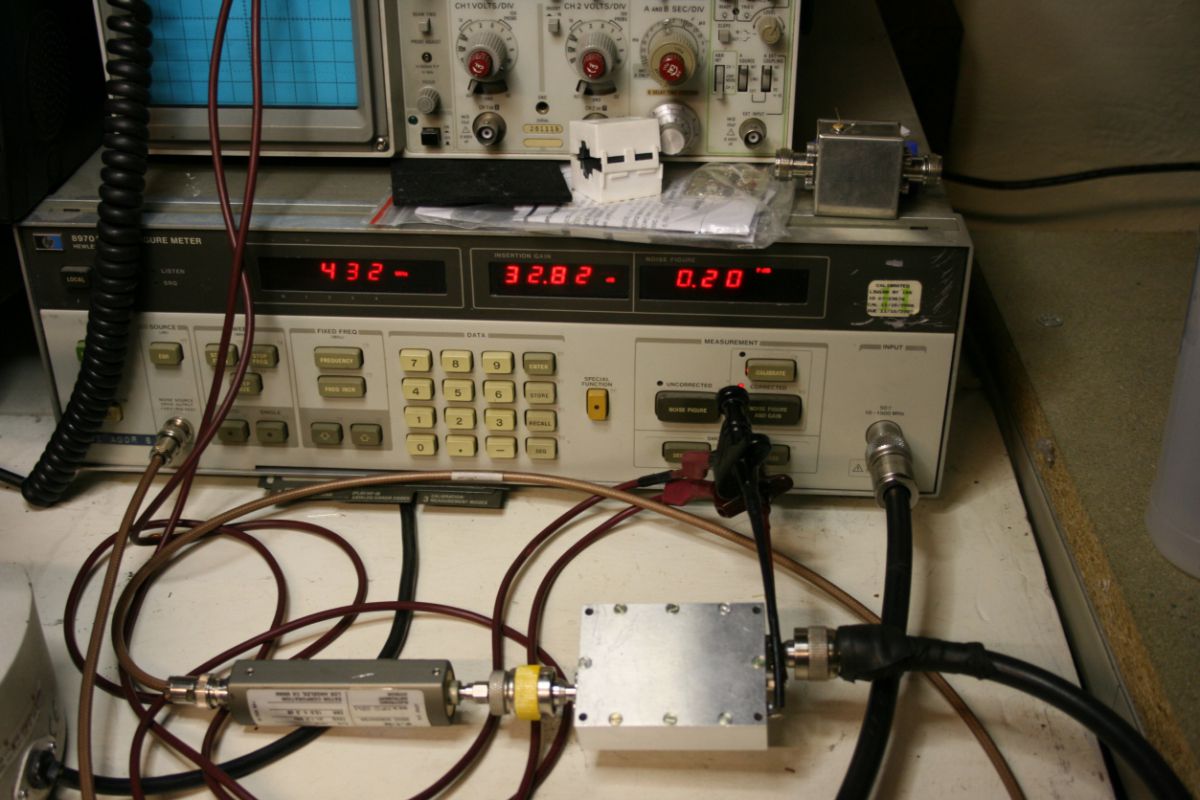

Maintenant avec le coaxial AVANT le préampli (préampli à la station) : le facteur de bruit est degradé ...on trouve la valeur de l'attenuation du coaxial qui s'additionne au facteur de bruit du preampli ! (0.19 + 1.31 de perte dans le coaxial)

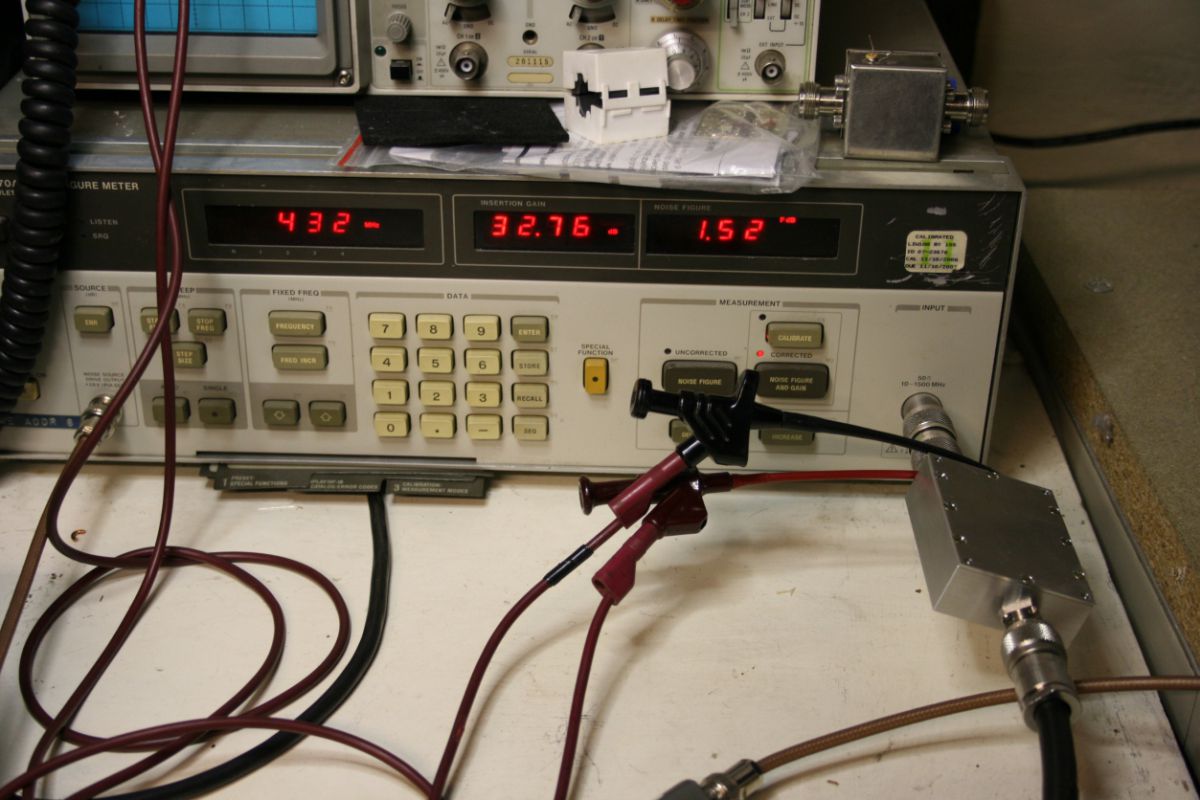

Mesure avec le préampli "en tête de mat", donc avec la bretelle APRES le préampli : Le facteur de bruit ne bouge pas, à la decimale près...Le gain baisse de la valeur de l'attenuation du coaxial....
Le gain du préampli est 34.18db et le facteur de bruit 0.19db (2 étages)
Mesures en 432 Mhz.
Maintenant avec le coaxial AVANT le préampli (préampli à la station) : le facteur de bruit est dégradé ...on trouve la valeur de l'attenuation du coaxial qui s'additionne au facteur de bruit du préampli ! (0.38 + 0.70db)
Mesure avec le préampli "en tête de mat", donc avec la bretelle APRES le préampli : Le facteur de bruit ne bouge pas, à la decimale près...Le gain baisse de la valeur de l'attenuation du coaxial....

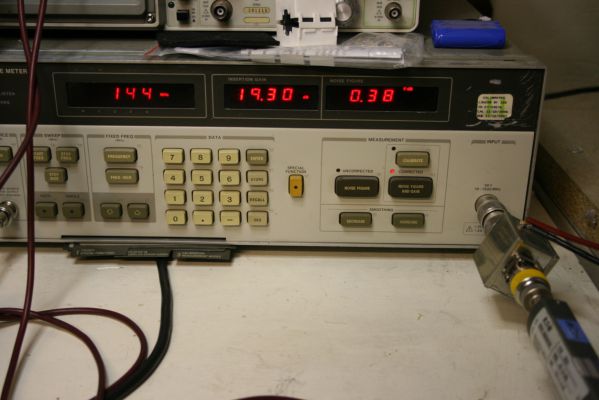

Le gain du préampli est 19.30db et le facteur de bruit 0.38db (F1OPA)
Mesures en 144Mhz.

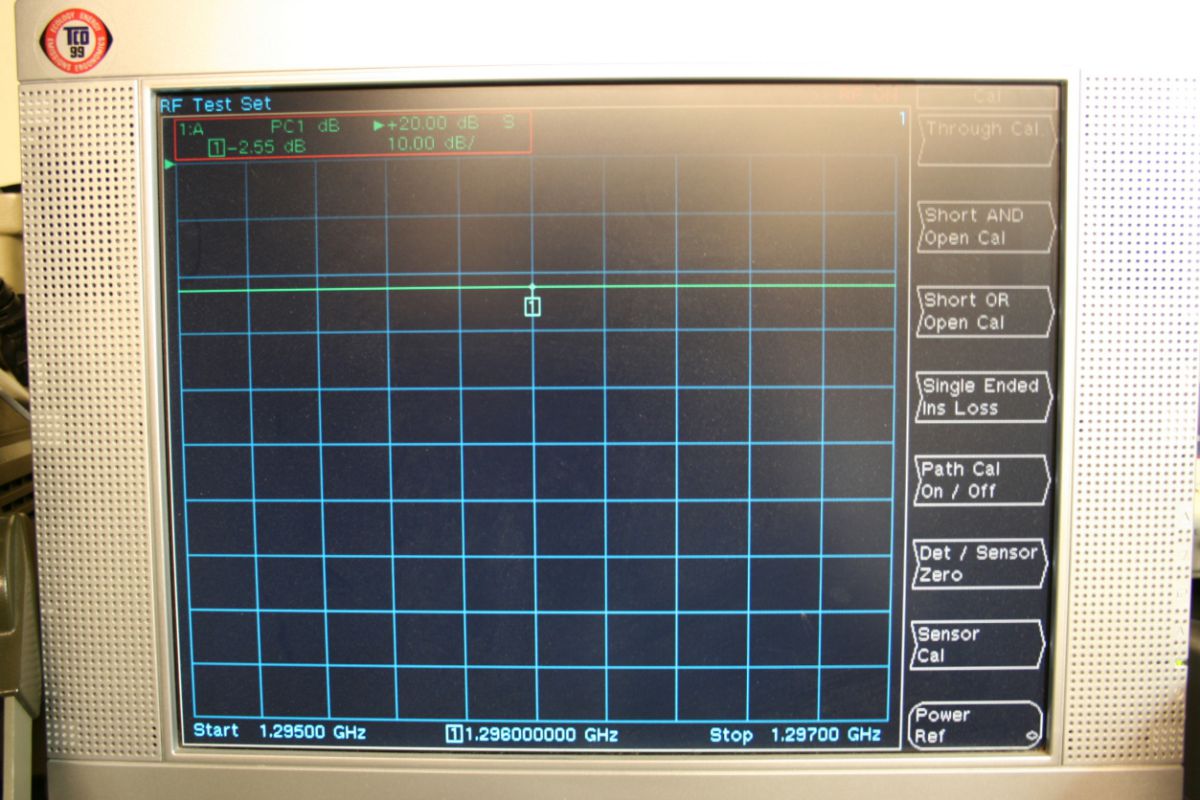

-2.55db de perte à 1296 Mhz (et oui...!)

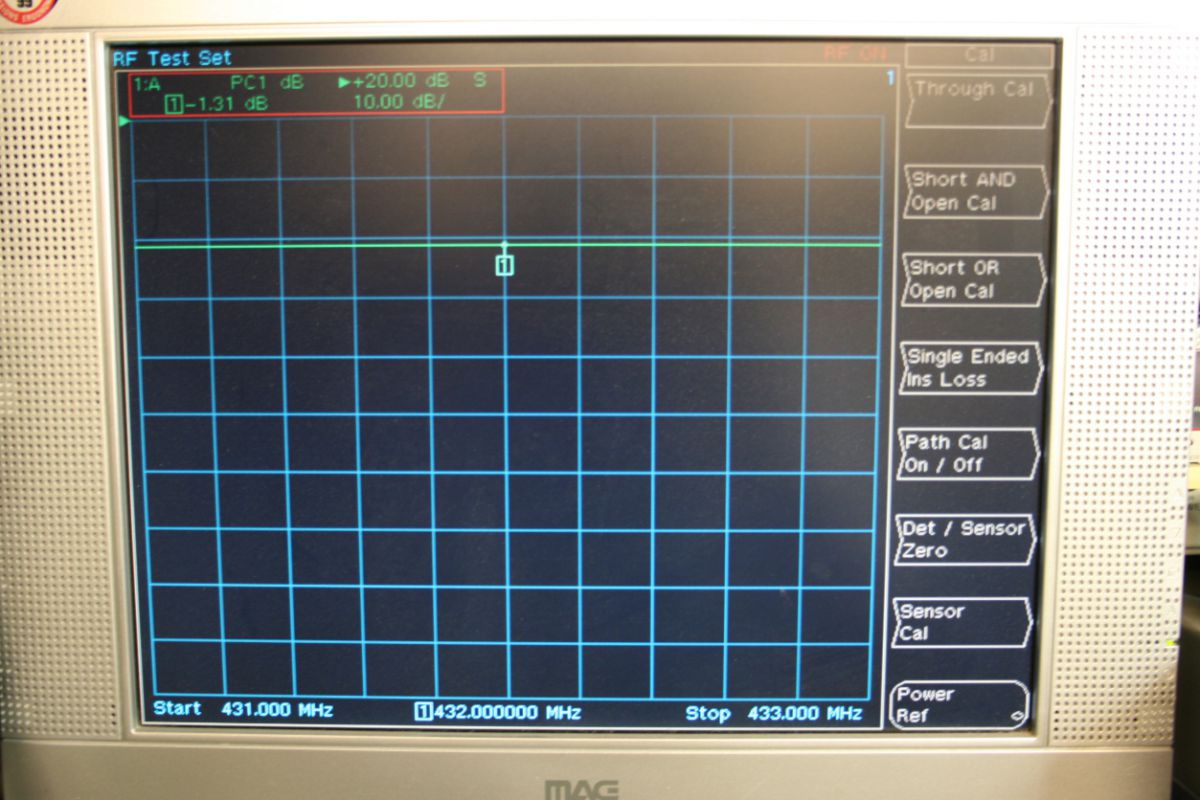

-1.31db de perte à 432 Mhz

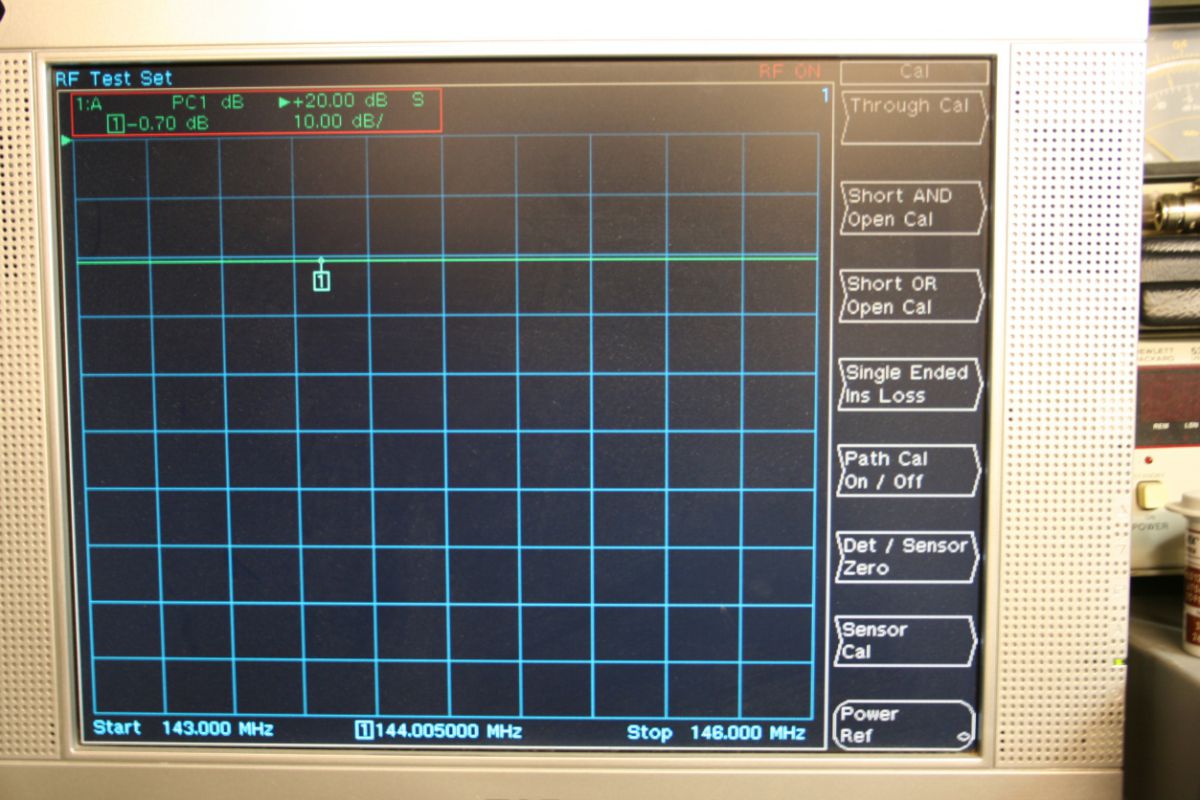

-0.70db de perte à 144 Mhz
Mesures de la bretelle aux trois frequences :
Quelques copains, dont j'ai réglé les préamplis, se posent la question de savoir si cela "vaut le coup" de monter ces préamplis au raz des antennes...
J'ai donc mis en place une petite manip simple, et fait quelques mesures à 144, 432 et 1296 avec trois préamplis et une longueur d'environ 8 metres de RG-214U.
La premiere mesure consiste à determiner la perte de cette longueur de coaxial aux trois frequences à l'aide d'un analyseur de réseau. (Marconi 6202B)
La deuxieme de faire une mesure en gain et bruit des trois preamplis. (HP8970, source 8db d'ENR )
Enfin, je vais refaire la mesure en gain et bruit des préamplis avec la bretelle AVANT le préampli (simulation du preampli à la station), et ensuite APRES le préampli (simulation du preampli dans les antennes).
Je vous laisse decouvrir les resultats...
