C'est propre en sortie...
(30db à l'entrée de l'analyseur)
Plus qu'à tout mettre en coffret !
Le PA est prêt pour les éssais. Les 7w sont obtenus avec....5mW !
Il va falloir atténuer la sortie du transverter !

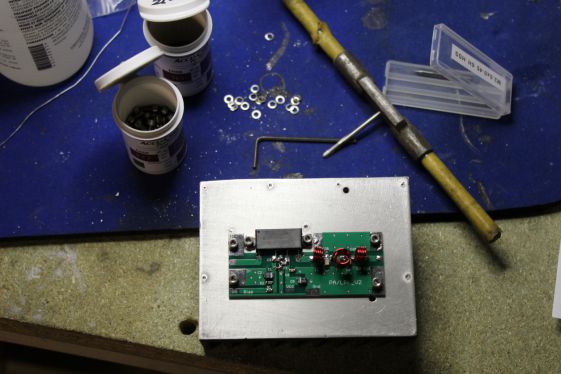

Montage "mécanique" du PA. Perçage et taraudage à 2.5mm.

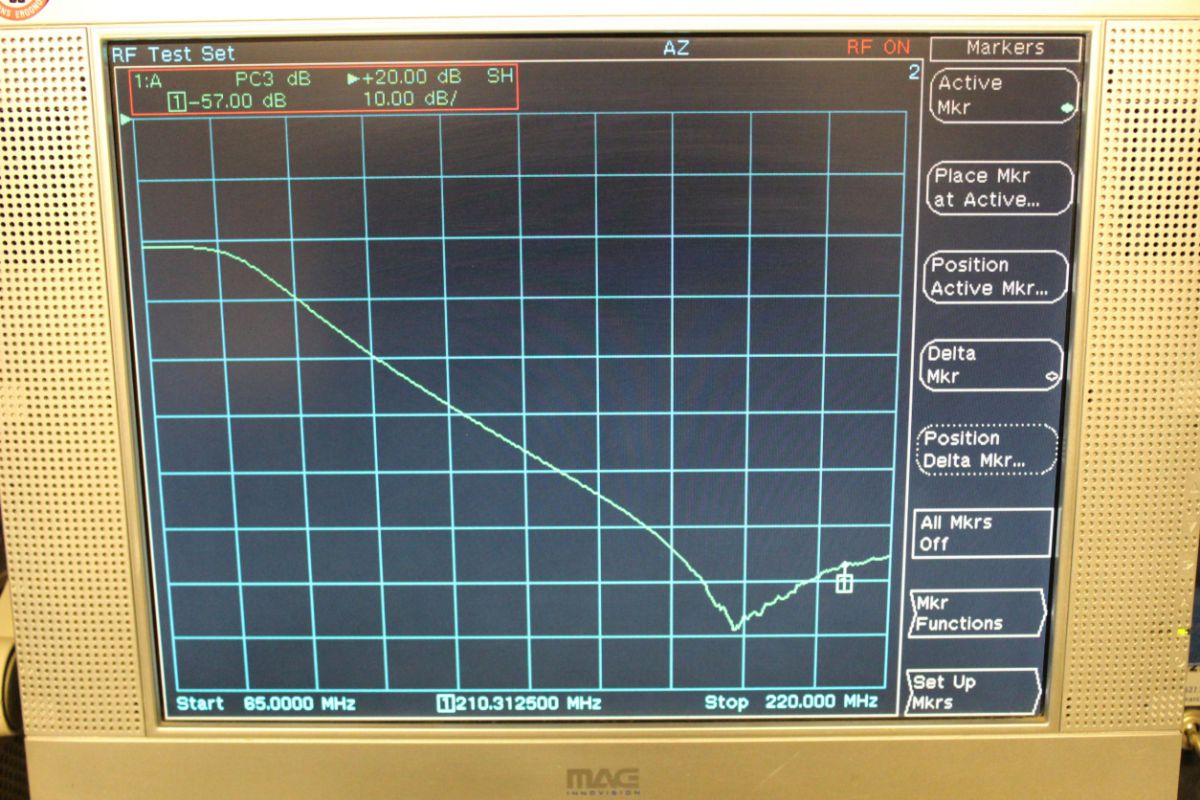

harmonique 3

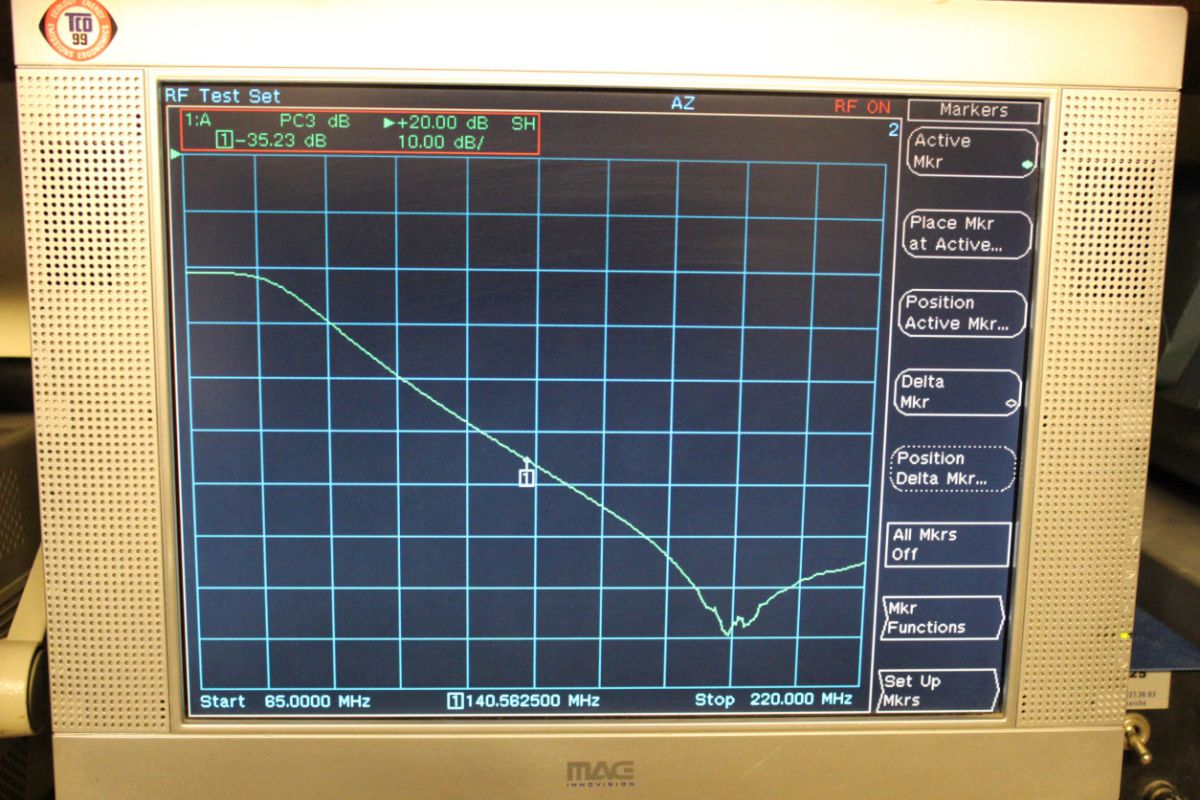

harmonique 2

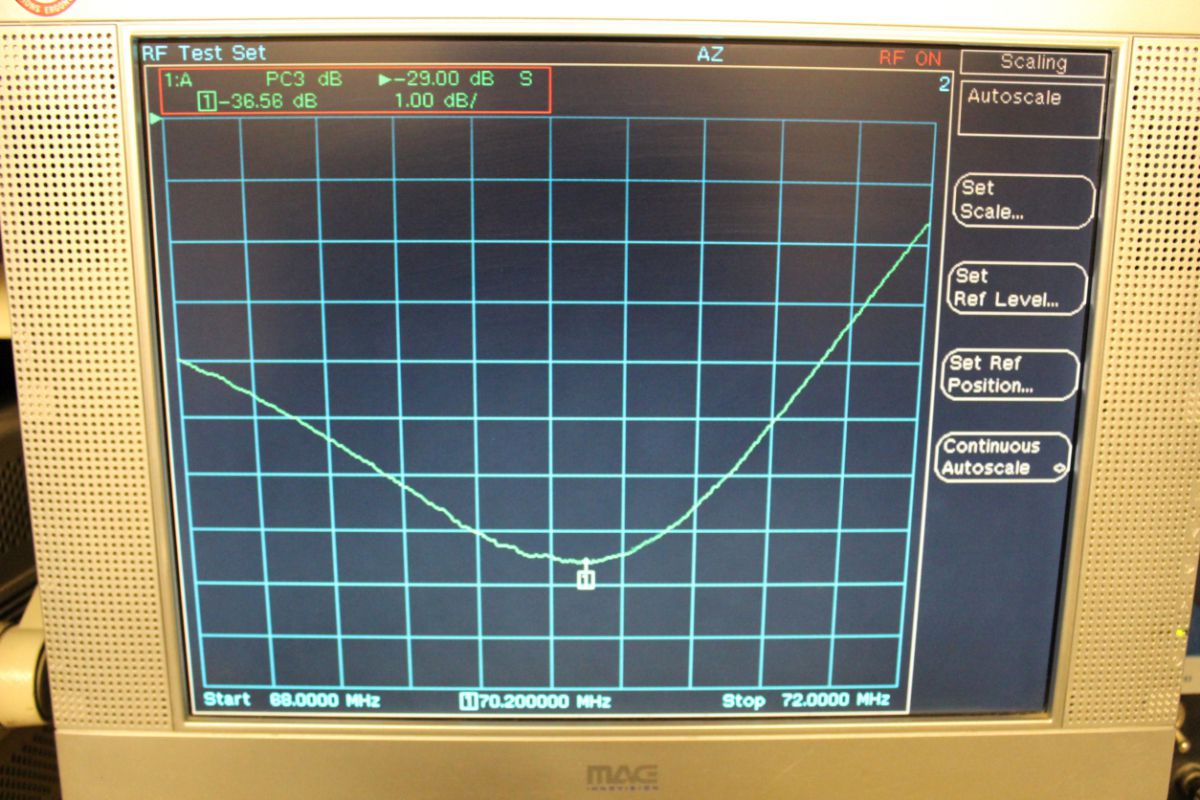

return loss
Insertion
Le filtre, et les resultats des mesures (cliquez pour agrandir)
25/02/2015
J'ai decidé de "mettre en boite" ce transverter...
Au cas ou notre administration nous donne cette bande des 70Mhz, j'ai decidé de construire un petit ampli pour ce transverter.
Mon choix s'est fixé sur le petit PA de G4DDK, voir ICI
Premiere réalisation le filtre de bande du PA.Voici les resultats :
30/01/2014
Réglage de la partie emission ce jour.

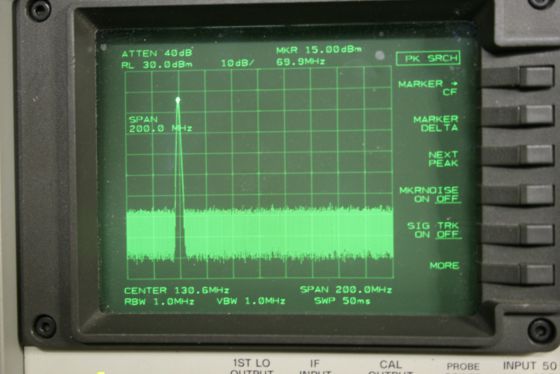

C'est tres propre.Mesure à 50mW de sortie.
Bon pour le service...dés que nous aurons l'autorisation d'emettre sur la bande des 4m !!!
Le 27/01/2014

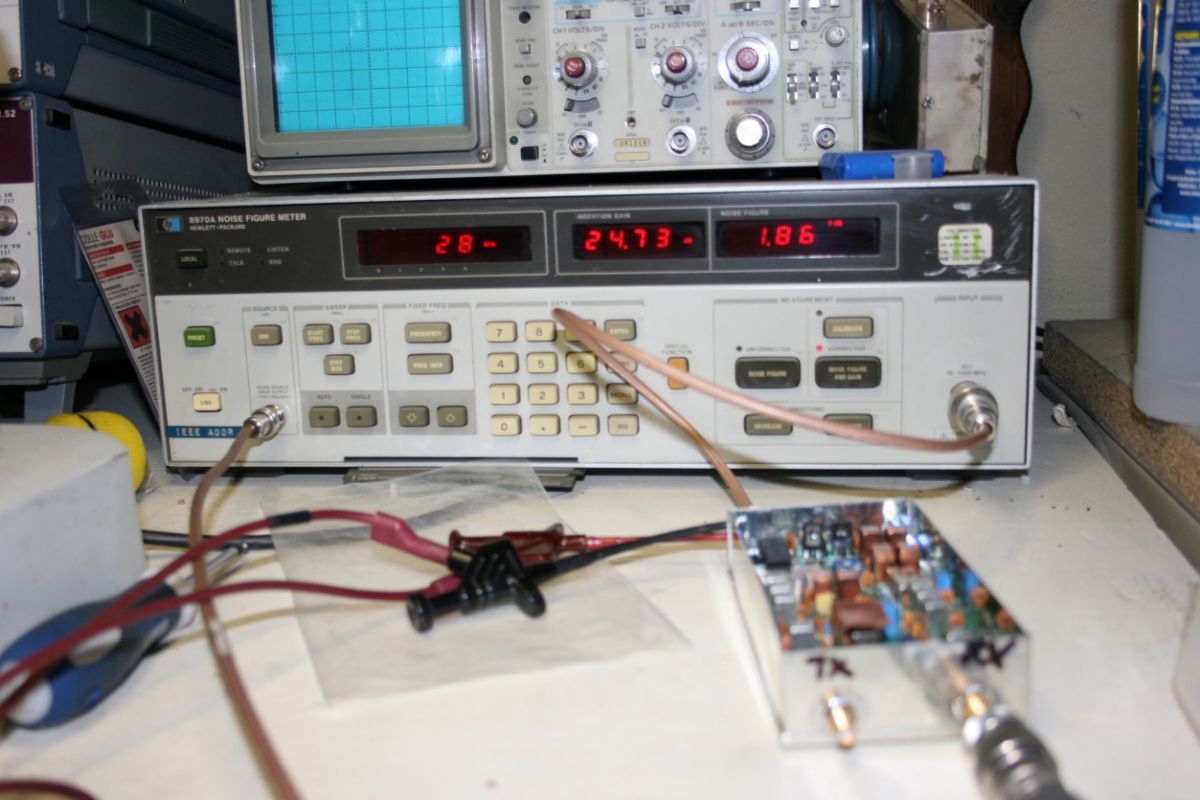

Mesure en gain et bruit, après quelques frayeurs...
Au début, mesures impossibles...!
Merci à Marcel F5DQK pour les conseils...
Apres quelques recherches, le niveau de l'OL était trop faible...
Apres réglage, voici les mesures obtenues :
Gain : 27.43db
NF: 1.86db
Le facteur de bruit était annoncé <2.5db, la mesure est donc correcte.

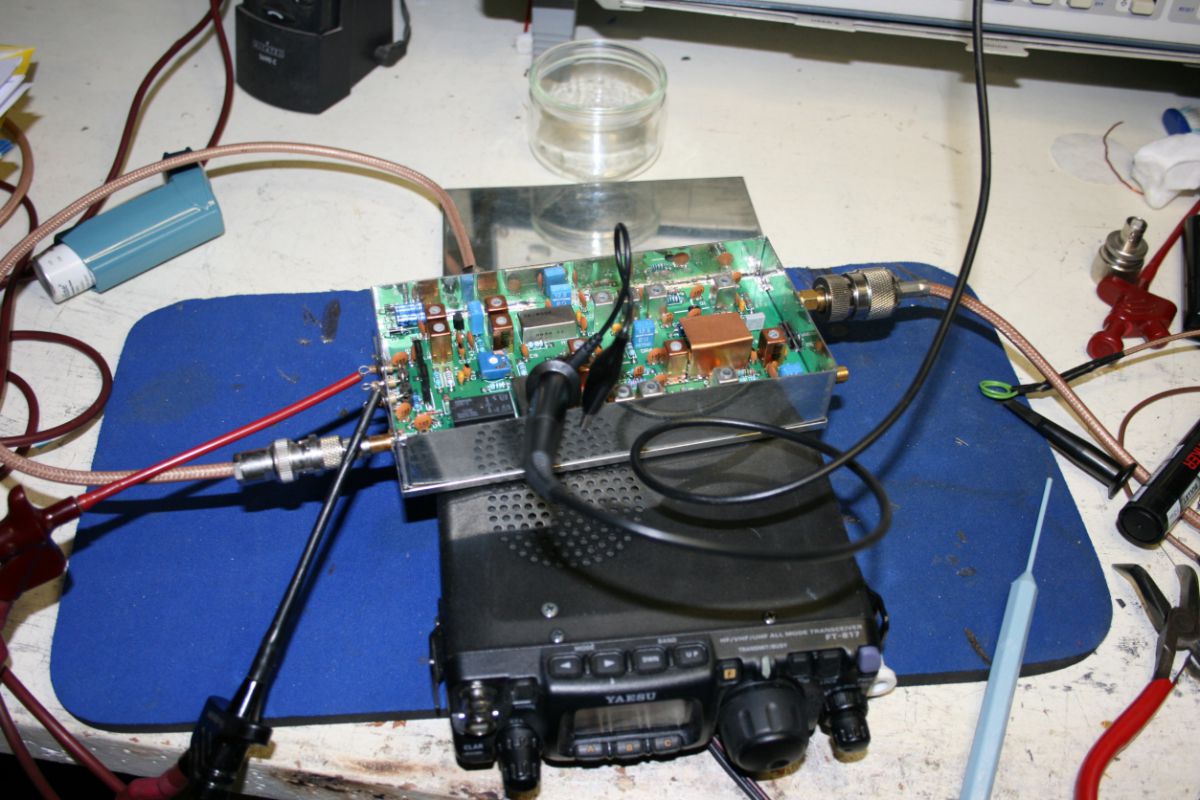

Apres réglage de l'OL, réglage pour dégrossir la réception, à l'aide du FT-817 sur 28Mhz, et d'un générateur.
Le transverter semble assez sensible.
A vérifier avec le mesureur Gain/Bruit.
A suivre...
Le 26/01/14.
Apres presque 24h00 de chauffe, réglage de l'oscillateur local.
Malheureusement, impossible de le caller pilepoil sur 42Mhz...
Je suis un peu en dessous.
180hz.
Je pensais chauffer le quartz avec un système DB6NT, malheureusement il descend en fréquence quand on le chauffe...
(essai au fer à souder...hi ! )
25/01/14 : Première mise sous tension....sans fumée ! hi...
L'oscillateur local démarre sans problème, à l'aide de L11..
Une fois les selfs L9 et L10 réglées, à l'aide de l'analyseur de spectre, la rejection des harmoniques est supérieure à 50db...
Pour le moment tout va bien...!
Je vais laisser tourner l'oscillateur toute la nuit, et je le callerai sur 42.000Mhz demain . (fréquencemètre + source 10Mhz rubidium)
A suivre...

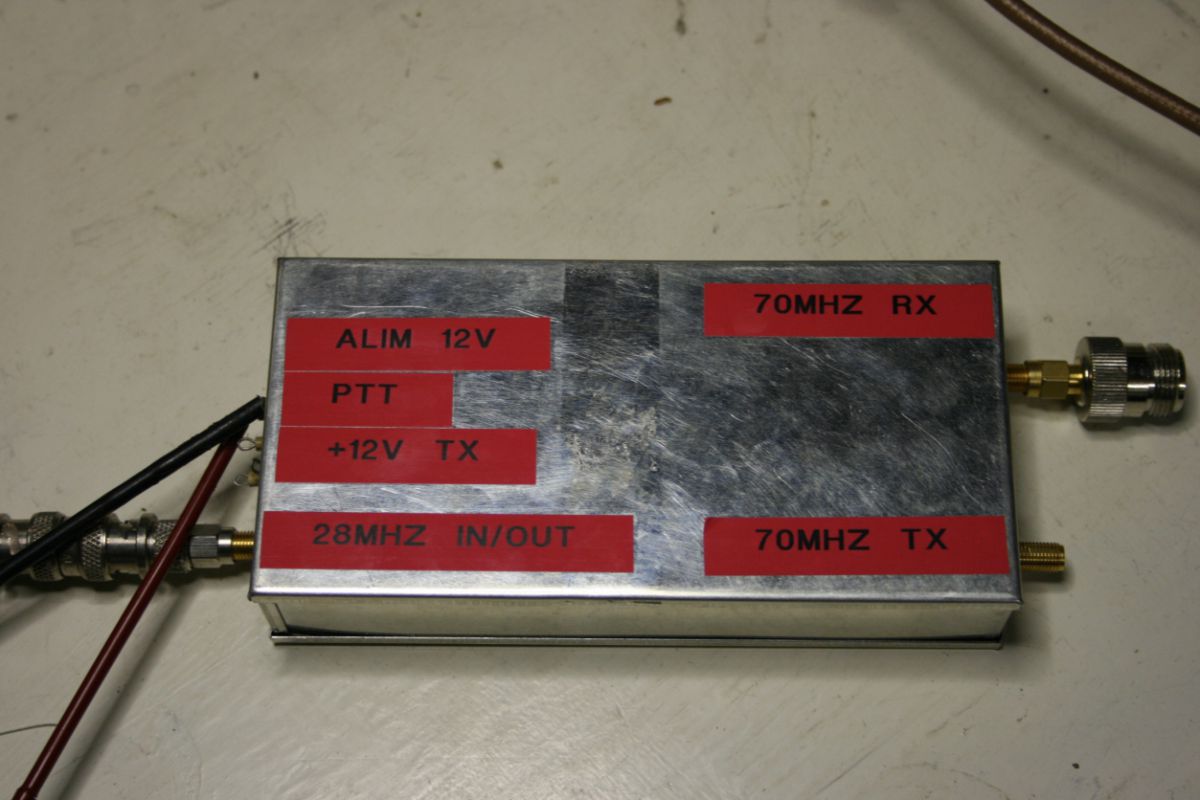

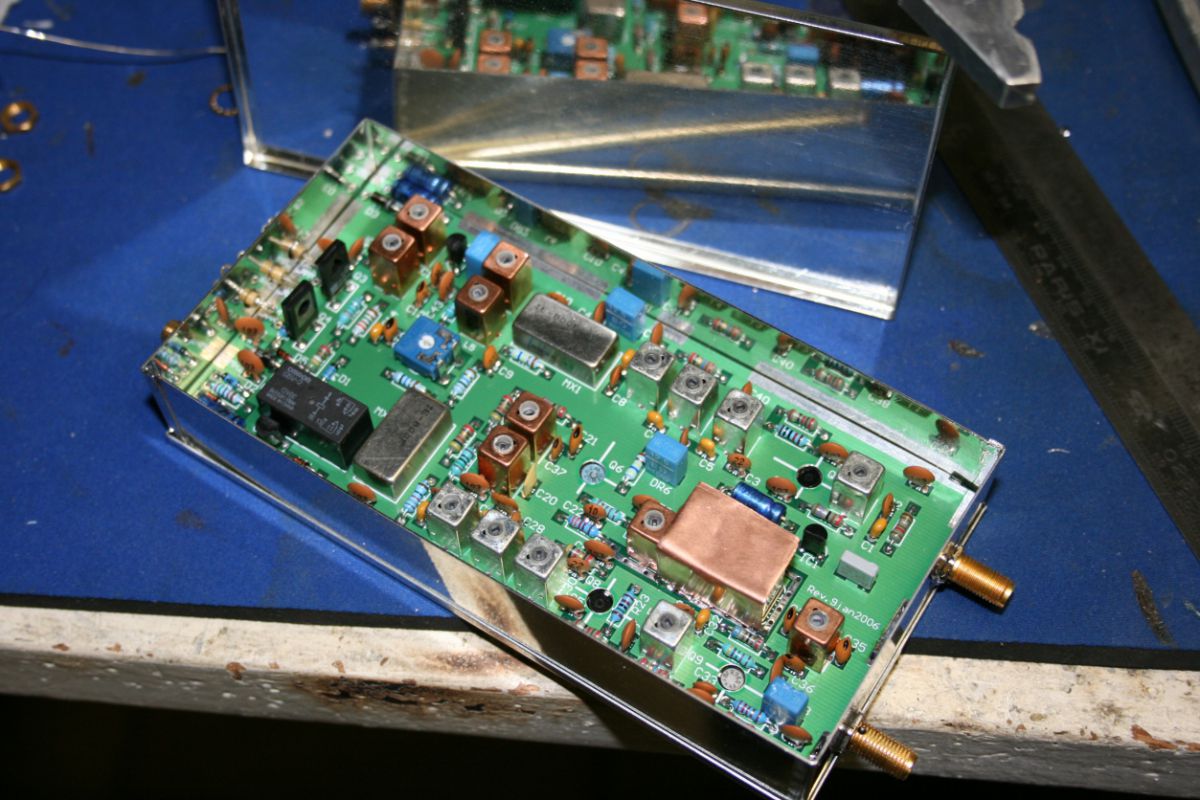

La "mise en boîte" du transverter en cours, bientôt les premieres mesures !
Désirant écouter la bande 70Mhz (un peu de nostalgie de la bande EDF/GDF ? ), j'ai trouvé sur le net un transverter en kit interessant, sur le site de Bo, OZ2M.
Voir ICI

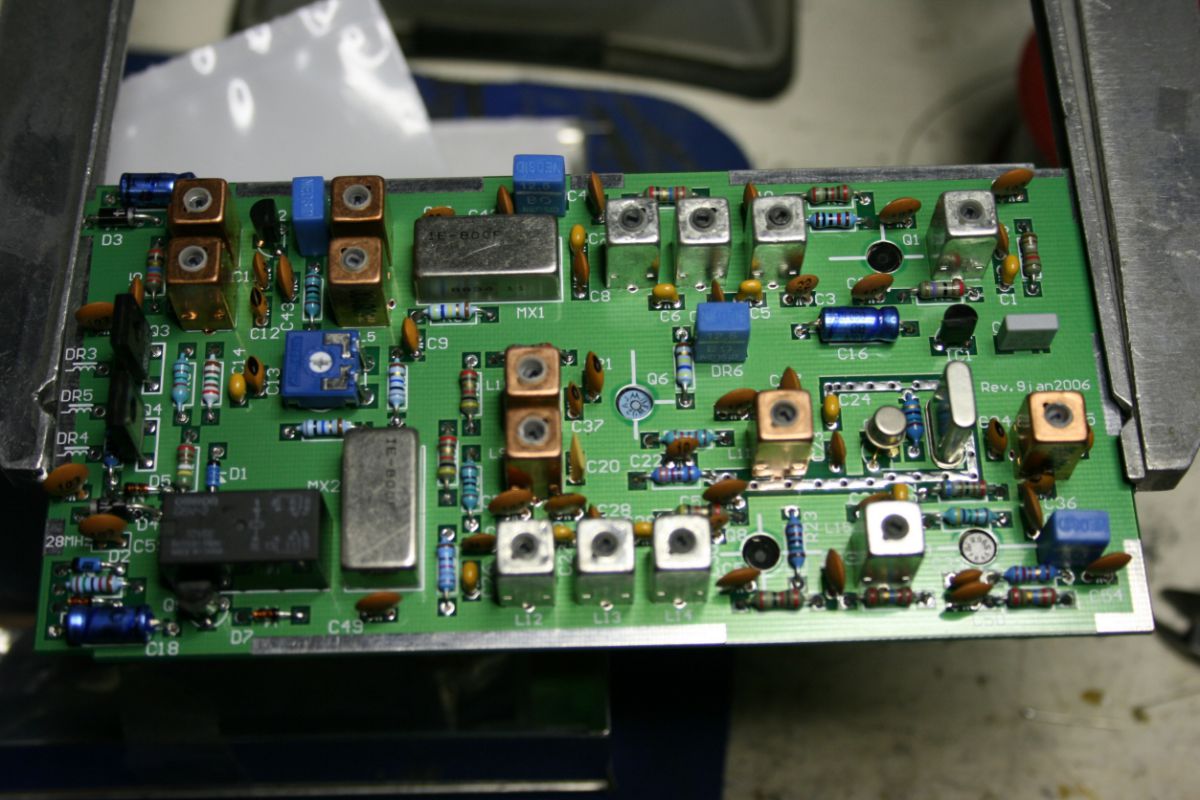

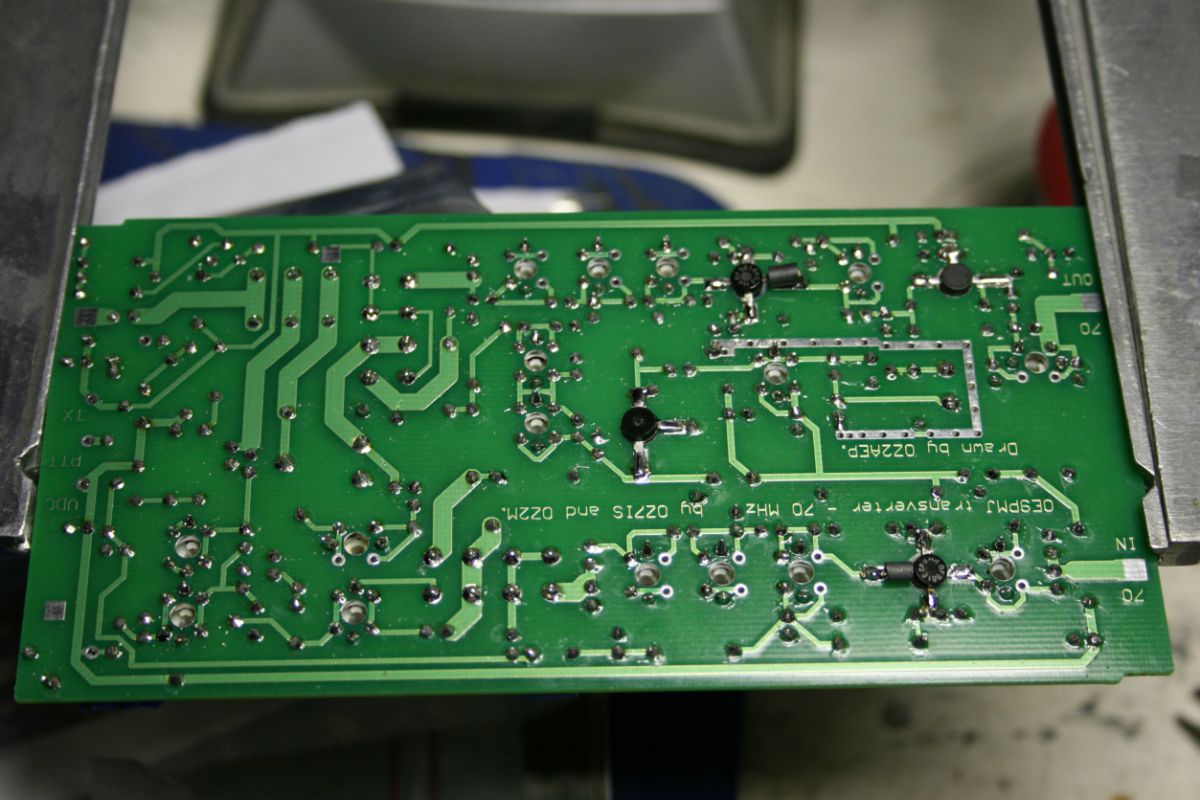

J'ai reçu le kit cette semaine, et la construction est en cours...
Resultats à suivre...
